毕业设计：基于PLC的自动门系统控制简介本文档旨在描述一个基于可编程逻辑控制器（PLC）的自动门系统控制的毕业设计项目。

该项目旨在设计和实现一个自动门系统，利用PLC来控制门的开关和安全功能。

目标该项目的主要目标是设计一个可靠且安全的自动门系统，能够根据用户的需求自动打开和关闭。

同时，系统也应该具备以下功能：- 检测门的位置和状态，以确保门在正确的位置关闭和打开。

- 检测门口的人员，以便根据需要自动打开门。

- 在门口检测到障碍物时自动停止门的运动，并提供警报通知。

- 集成安全开关和传感器，以确保门在安全条件下操作。

系统设计以下是该自动门系统的基本设计要点：1. PLC控制器：使用PLC作为控制器，负责接收和处理来自传感器和开关的输入信号，并控制门的运动和安全功能。

2. 传感器：使用适当的传感器来检测门的位置、状态和门口的人员。

这可以包括门位传感器、门状态传感器和人员检测传感器。

3. 电机驱动：使用合适的电机驱动装置控制门的开关运动。

电机驱动装置应能够提供足够的动力和控制门的速度。

4. 安全功能：集成安全开关和传感器，以便在检测到障碍物或其他危险情况时停止门的运动，并提供警报通知。

实施计划以下是该项目的实施计划：1. 确定需求：详细了解用户对自动门系统的需求和功能要求。

2. 设计系统：根据需求，设计自动门系统的整体架构和功能模块。

3. 采购设备：购买所需的PLC控制器、传感器、电机驱动装置和其他必要的组件。

4. 系统集成：将PLC控制器、传感器和电机驱动装置进行集成，并进行必要的配置和编程。

5. 测试和调试：对系统进行全面测试，确保各功能正常运行，并进行必要的调试和修复。

6. 文档撰写：编写毕业设计报告，详细记录整个项目的设计、实施和测试过程。

7. 演示和评估：进行系统演示，并接受指导教师和评委的评估和反馈。

预期成果通过完成该毕业设计项目，预期将获得以下成果：1. 设计并实施一个基于PLC的自动门系统，能够按需打开和关闭，并具备安全功能。

毕业设计：自动门的PLC控制系统1. 项目背景随着科技的发展和城市化进程的加快，自动化技术在各个领域得到了广泛应用。

自动门作为一种常见的自动化设备，不仅提高了人们的生活质量，还降低了人工成本，增强了工作效率。

可编程逻辑控制器（PLC）作为自动门控制系统的重要组成部分，具有可靠性高、灵活性强、易于扩展等优点。

本毕业设计旨在研究和设计一种基于PLC的自动门控制系统，以满足现代社会对智能化、自动化设备的需求。

2. 系统功能与要求2.1 系统功能自动门控制系统的主要功能包括：1. 门的开关控制：根据输入信号（如红外线、按钮等）实现门的开关。

2. 门的状态检测：实时检测门的开关状态，以确保系统的正常运行。

3. 异常情况处理：当发生异常情况（如门卡住、电压波动等）时，系统能自动采取措施，避免设备损坏。

4. 运行数据记录：记录门的运行数据（如开关次数、运行时间等），便于后期分析和维护。

2.2 系统要求自动门控制系统应满足以下要求：1. 可靠性：系统运行稳定，故障率低。

2. 安全性：确保人员和设备的安全。

3. 灵活性：可适应不同场景和需求，易于扩展和升级。

4. 经济性：降低运行成本，提高设备利用率。

3. PLC选型及系统硬件设计3.1 PLC选型根据系统功能与要求，选择合适的PLC作为自动门控制系统的核心控制器。

在本设计中，我们选择西门子S7-200系列PLC，该系列PLC具有性能稳定、性价比高、易于编程和维护等特点。

3.2 系统硬件设计自动门控制系统的硬件部分主要包括：PLC、输入/输出模块、传感器、执行器等。

1. PLC：西门子S7-200系列PLC。

2. 输入模块：用于接收各种开关信号，如红外线、按钮等。

3. 输出模块：用于控制执行器，如电动机、电磁阀等。

4. 传感器：用于检测门的状态，如红外线传感器、霍尔传感器等。

5. 执行器：用于实现门的开关，如电动机、电磁阀等。

4. 系统软件设计系统软件设计主要包括以下几个方面：1. 输入/输出信号分配：根据实际需求，合理分配输入/输出信号。

1.实验目的通过一个实验，实现以下内容的熟练操作和使用。

●逻辑控制的方法●定时器的作用及使用方法●程序编译及调试2.实验地点及设备9B-301 西门子S7-1200PLC实验平台3.实验内容及要求（1）背景及I/O分配某大酒店自动门，在门内侧和外侧各装有—个超声波探测器。

探测器探测到有人后0.5秒，自动门打开；探测到无人后1秒，自动门关闭。

该任务中门的开、关用一个执行电机控制，电机正转时开门，电机反转时关门。

因此，共有两个输出。

探测器探测到有人后0.5秒，自动门开始打开。

若一直探测到有人，则打开到全开为止；若打开过程中又探测到无人，则停止打开。

探测器探到无人后1秒，自动门开始关闭。

若一直探测到无人，则关闭到全关闭为止；若关闭过程中又探测到有人，则停止关闭。

两个超声波探测器采用输出开关式探测器，探测到有人时开关闭合，无人时开关断开。

除两个探测器外，该任务中还应有开门限位和关门限位，故该任务中共有4个输入信号。

输入信号：内探测器I0.0 用带自锁按键模拟外探测器I0.1 用带自锁按键模拟开限位I0.2 用带自锁按键模拟关限位I0.3 用带自锁按键模拟输出信号：开门Q0.6 用信号灯模拟关门Q0.7 用信号灯模拟内部信号：开门延时关门延时（2）编写正确的PLC程序，实现自动门的控制，编写程序并调试。

4.实验步骤（1）首先，先根据要求在草稿纸上画出符合要求的电路图；（2）根据电路图在TIA Portal v11 组态软件中画出电路图；（3）在西门子S7-1200PLC实验平台上链接电路；（4）下载并验证。

5.实验记录（分析）及讨论分析：当I0.0或者I0.1任意一个或两个都按动时，表示内外探测器至少有一个探测到有人。

经过定时器延迟0.5S后，Q0.6工作驱动一个LED灯亮，表示自动门打开。

同时Q0.6常闭触点断开，防止Q0.7工作，即防止触发关门。

、当I0.0与I0.1均没有按动时，表示内外探测器均没有探测到人。

自动门控制系统的PLC实现：毕业设计
简介
本文档旨在探讨自动门控制系统的PLC实现，为毕业设计提供指导。

自动门控制系统是一种常见的设备控制系统，通过PLC （可编程逻辑控制器）来实现自动门的开启和关闭。

本文将介绍自动门控制系统的基本原理、PLC的选择与配置，以及系统的实现和测试。

自动门控制系统的基本原理
自动门控制系统的基本原理是通过感应器检测门周围的人员和物体，以确定门是否应该开启或关闭。

常见的感应器包括红外线传感器、超声波传感器和微波传感器等。

当感应器检测到有人员或物体靠近门时，PLC会接收到信号，并根据预设的逻辑进行门的控制操作。

PLC的选择与配置
选择合适的PLC对于自动门控制系统的实现至关重要。

PLC 应具备足够的输入输出端口以接收感应器信号和控制门的开启与关
闭。

此外，PLC的编程软件应易于使用，并且具备足够的功能以实现自动门的逻辑控制。

系统的实现和测试
结论
通过PLC实现自动门控制系统是一种简单且可靠的方法。

本文介绍了自动门控制系统的基本原理、PLC的选择与配置，以及系统的实现和测试。

希望本文对于进行自动门控制系统的PLC实现的毕业设计提供了一定的指导和帮助。

参考文献
- 张三, 李四. 自动门控制系统的PLC实现方法研究. 《自动化技术与应用》, 20xx, 10(2): 50-60.。

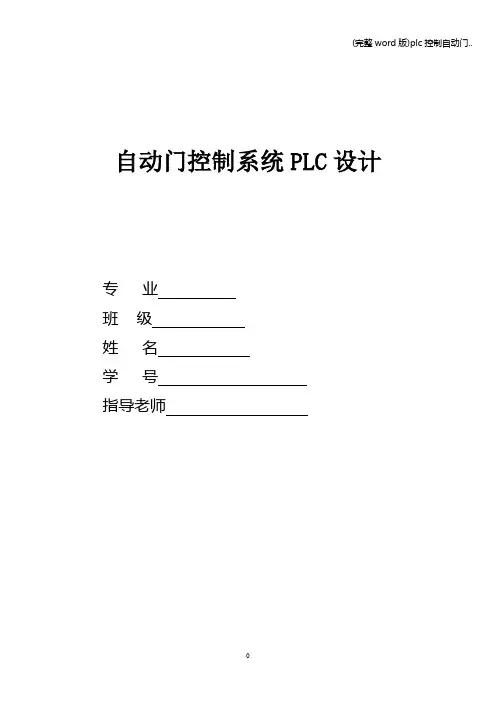

自动门控制系统PLC设计专业班级姓名学号指导老师目录引言 (2)一、自动门控制系统总体方案设计 (3)1.1自动门的功能要求分析 (3)1.2系统设计的基本步骤 (3)二、控制系统结构设计 (4)三、功能器件的工作原理 (4)3.1自动感应门机的基本工作原理 (4)3.2行程开关(限位开关)的工作原理 (5)3.3光电开关介绍 (5)四、自动门控制软件设计 (6)4.1自动门控制软件设计 (6)4.2 plc自动门控制软件设计 (7)4.3程序流程图 (8)4.4梯形图 (9)4.5I/O分配表 (10)4.6指令表 (10)4.7过程分析 (11)结束语 (12)引言在经济飞速发展的中国，高楼耸立的大都市里的大厦、宾馆、酒店、银行、商场、写字楼，自动门以经是随处可见。

自动门的工作方式是通过自动门内外两侧的感应开关来感应人的出入，当人走进自动门时，感应开关感应到人的存在，给控制器一个开门信号，控制器通过驱动装置将门打开。

将人通过之后，再将门关闭。

由于自动门在通电后可以实现无人管理，不但能给我们带来人员进出方便、节约空调能源、防尘、防风、降低噪音等好处，更令我们的大门增添了不少高贵典雅的气息。

自动门在国外早以得到普遍应用，在我国也以优异的性能逐步得到大家的认同，中国已经迎来了自动门发展的黄金时期。

自动门的性能优劣主要取决于它的控制装置，早期的自动门控制系统采用继电器逻辑控制，造成安装繁琐、体积大、不稳定、不易维修的缺点已逐步被淘汰。

目前自动门及其自动化行业最稳定的控制装置是可编程控制器（简称PLC），PLC是一种专门为工业环境下应用而设计的数字运算操作的电子装置。

它采用可编程控制器的储存器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数、算数运算等操作的指令，并能通过数字式或逻辑式和开关量的逻辑控制的输入和输出，控制个种类型的机械或生产过程。

PLC可靠性高，抗干扰能力强，功能完善，实用性强，系统的设计、建造工作量小，维护方便，容易改造，体积小，重量轻，能耗低等优点。

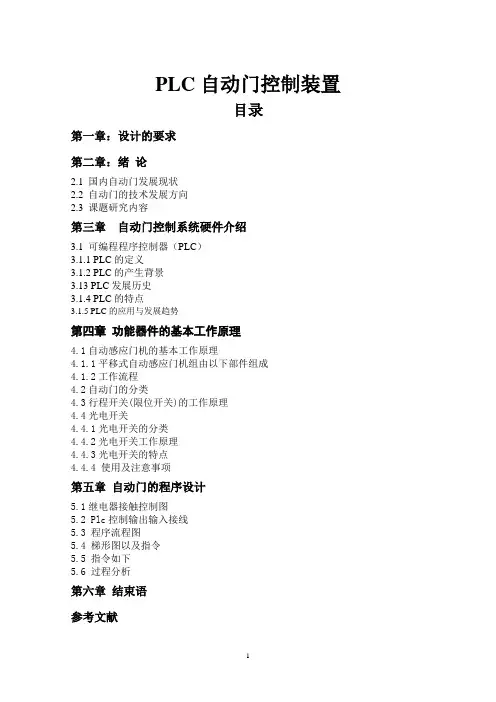

PLC自动门控制装置目录第一章：设计的要求第二章：绪论2.1 国内自动门发展现状2.2 自动门的技术发展方向2.3 课题研究内容第三章自动门控制系统硬件介绍3.1 可编程程序控制器（PLC）3.1.1 PLC的定义3.1.2 PLC的产生背景3.13 PLC发展历史3.1.4 PLC的特点3.1.5 PLC的应用与发展趋势第四章功能器件的基本工作原理4.1自动感应门机的基本工作原理4.1.1平移式自动感应门机组由以下部件组成4.1.2工作流程4.2自动门的分类4.3行程开关(限位开关)的工作原理4.4光电开关4.4.1光电开关的分类4.4.2光电开关工作原理4.4.3光电开关的特点4.4.4 使用及注意事项第五章自动门的程序设计5.1继电器接触控制图5.2 Plc控制输出输入接线5.3 程序流程图5.4 梯形图以及指令5.5 指令如下5.6 过程分析第六章结束语参考文献第一章毕业设计要求一设计题目:PLC自动门的控制装置系统二设计要求：经分析设计任务，可知完成任务的实质就是控制电机的正反转。

要实现自动控制首先要具备以下功能部件：光电检测开关，限位开关，超载保护开关，直流电机。

现确定电机与门扇轨道组成的系统，要实现电机正转——开门，电机反转——关门。

1）当有人由内到外或由外到内通过光电检测开关时，开关上有电流通过（光电检测开关是脉冲触发须对其自锁）由于开门限位开关常闭，所以线圈上有电通过，电动机正转，到达开门限位开关位置时，电机停止运行。

2）当自动门到开门限位开关位置时启动延时定时器8秒后，自动进入关门过程，电动机反转，当门移动到关门限位开关时，电机停止运行。

3）在关门过程中，当有人员由外到内或由内到外通过光电检测开关，应立即停止关门，并自动进入开门程序。

4）在门打开后的8秒等待时间内，若有人员由外至内或由内至外通过光电检测开关时，必须重新开始等待8秒后，再自动进入关门过程，以保证人员安全通过。

5）考虑到自动门在出现故障或在维修的时候，用自动控制从在一定问题，最后决定加增手动开门和关门开关。

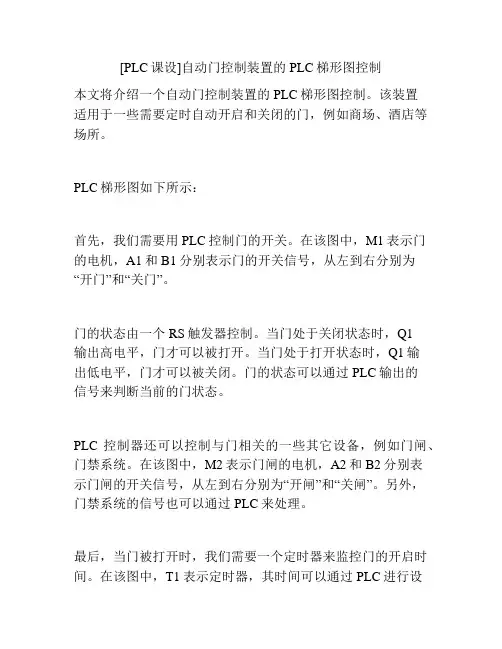

[PLC课设]自动门控制装置的PLC梯形图控制
本文将介绍一个自动门控制装置的PLC梯形图控制。

该装置
适用于一些需要定时自动开启和关闭的门，例如商场、酒店等场所。

PLC梯形图如下所示：
首先，我们需要用PLC控制门的开关。

在该图中，M1表示门的电机，A1和B1分别表示门的开关信号，从左到右分别为“开门”和“关门”。

门的状态由一个RS触发器控制。

当门处于关闭状态时，Q1
输出高电平，门才可以被打开。

当门处于打开状态时，Q1输
出低电平，门才可以被关闭。

门的状态可以通过PLC输出的
信号来判断当前的门状态。

PLC控制器还可以控制与门相关的一些其它设备，例如门闸、门禁系统。

在该图中，M2表示门闸的电机，A2和B2分别表
示门闸的开关信号，从左到右分别为“开闸”和“关闸”。

另外，
门禁系统的信号也可以通过PLC来处理。

最后，当门被打开时，我们需要一个定时器来监控门的开启时间。

在该图中，T1表示定时器，其时间可以通过PLC进行设
置。

当门被打开时，T1开始计时。

当时间达到预设值时，T1输出一个信号告知PLC，PLC将自动关闭门并清除定时器。

另外需要注意的是，在该图中还设置了一个紧急停止按钮（Estop）。

当按下该按钮时，PLC将立即停止门的运动，并将门停止在当前位置。

以上就是自动门控制装置的PLC梯形图控制的详细介绍。

plc控制自动门的课程设计一、课程目标知识目标：1. 学生能够理解PLC（可编程逻辑控制器）的基本原理和功能，掌握自动门的控制逻辑。

2. 学生能够掌握PLC编程的基本指令，并运用这些指令完成自动门的控制程序编写。

3. 学生能够了解传感器在自动门控制系统中的作用，并掌握其工作原理。

技能目标：1. 学生能够运用PLC进行自动门的控制程序设计，具备实际操作能力。

2. 学生能够通过PLC编程软件进行程序编写、调试和优化，提高解决问题的能力。

3. 学生能够运用所学的知识，分析并解决自动门控制系统中的常见问题。

情感态度价值观目标：1. 学生通过学习PLC控制自动门，培养对自动化技术的兴趣和热情，增强科技创新意识。

2. 学生在学习过程中，能够树立团队协作意识，培养沟通与交流的能力。

3. 学生能够认识到PLC技术在工业生产中的重要性，增强对工程技术专业学习的信心。

课程性质：本课程为实践性较强的课程，旨在让学生通过动手实践，掌握PLC 控制自动门的技术。

学生特点：学生具备一定的电子技术基础，具有较强的学习兴趣和动手能力，但PLC编程经验尚浅。

教学要求：结合学生特点，注重理论与实践相结合，以项目为导向，培养学生的实际操作能力和问题解决能力。

通过课程目标分解，使学生在完成具体学习成果的过程中，逐步达到课程目标。

二、教学内容1. PLC基础知识：介绍PLC的基本结构、工作原理、性能指标，使学生了解PLC的组成和功能。

教材章节：第一章 PLC概述2. PLC编程指令：讲解PLC编程的基本指令，如逻辑运算指令、定时器指令、计数器指令等，为学生编写自动门控制程序打下基础。

教材章节：第二章 PLC编程指令与逻辑设计3. 自动门控制系统设计：分析自动门控制系统的需求，讲解控制逻辑和程序设计方法。

教材章节：第三章 自动控制系统设计4. 传感器及其应用：介绍传感器在自动门控制系统中的作用，如红外传感器、光电传感器等，并讲解其工作原理。

PLC驱动的自动门控制系统毕业设计1. 项目背景随着社会的发展和科技的进步，自动化控制系统在各个领域得到了广泛的应用。

在公共场所，自动门系统不仅可以提高门的通行效率，还可以节约能源，降低噪音，提高建筑物的整体品质。

PLC （可编程逻辑控制器）作为一种工业控制设备，具有可靠性高、抗干扰能力强、易于扩展等优点，是自动门控制系统理想的选择。

2. 系统功能自动门控制系统主要实现以下功能：1. 门的开关控制：根据输入信号（如红外线、地感线圈等）判断是否有人接近门，并控制门的开关。

2. 门的状态监测：实时监测门的开关状态，如遇异常情况（如卡滞、故障等）及时报警。

3. 运行模式切换：根据实际需求，可实现手动与自动运行模式的切换。

4. 安全保护：通过传感器检测门附近是否有障碍物，确保门的开关过程中不会对人造成伤害。

3. 系统架构自动门控制系统主要由以下几部分组成：1. PLC控制器：作为系统的核心，负责逻辑判断、控制指令输出等。

2. 输入模块：接收各种传感器信号，如红外线、地感线圈、门位置传感器等。

3. 输出模块：控制门的开关、报警等。

4. 驱动模块：驱动门的开关，如电机、电磁锁等。

5. 通信模块：实现与其他系统（如安防系统、楼宇自控系统等）的互联互通。

4. 硬件选型1. PLC控制器：选用某知名品牌可编程逻辑控制器，具备足够的输入输出点，满足系统需求。

2. 输入模块：选用继电器式输入模块，具备隔离功能，提高系统可靠性。

3. 输出模块：选用继电器式输出模块，驱动能力强，可满足各类负载。

4. 驱动模块：选用直流电机作为门的驱动装置，具备调速功能，实现平滑开关。

5. 传感器：选用红外线传感器、地感线圈、门位置传感器等，确保门的开关准确可靠。

5. 软件设计1. 编程软件：选用某知名品牌PLC编程软件，具备良好的用户界面，方便编程与调试。

2. 控制逻辑：根据系统功能需求，设计相应的PLC控制逻辑，实现门的开关控制、状态监测、运行模式切换等。

毕业设计：自动门的PLC控制系统简介本文档旨在介绍毕业设计的主题：自动门的PLC控制系统。

自动门是现代建筑中常见的设备，其自动化控制系统对门的开关、安全性和用户体验具有重要作用。

本设计将利用PLC（可编程逻辑控制器）来实现自动门的控制，以提高门的操作效率和安全性。

设计目标本设计的目标是开发一个稳定可靠的自动门控制系统，具备以下特点：- 自动门的开关控制：能够准确控制自动门的开启和关闭，通过PLC编程实现灵活的控制逻辑。

- 安全性保护功能：通过传感器监测门周围的环境，实时判断门是否能够安全开启或关闭，并采取相应的措施保护使用者的安全。

- 用户友好的操作界面：设计一个简单直观的操作界面，方便用户进行参数设置和监控。

设计方案本设计将采用以下步骤来实现自动门的PLC控制系统：1. 硬件选择：选择适合的PLC设备，具备足够的输入输出接口和处理能力，以满足自动门控制的需求。

2. 传感器选择：选择合适的传感器，如红外线传感器、光电开关等，用于检测门周围的环境和门的状态。

3. PLC编程：使用PLC编程软件，编写控制逻辑，实现自动门的开关控制和安全性保护功能。

编程过程中，应考虑各种情况下的异常处理和错误处理。

4. 操作界面设计：设计一个用户友好的操作界面，通过触摸屏或按钮等方式，实现参数设置和监控功能。

界面应简洁明了，易于操作。

5. 硬件连接和调试：将PLC设备、传感器和执行机构等硬件组件进行连接，并进行相应的调试和测试，确保系统能够正常工作。

6. 系统优化：对系统进行优化，如增加响应速度、提高安全性等方面的改进，确保系统的稳定性和可靠性。

预期成果通过本设计，预期可以实现一个功能完善的自动门的PLC控制系统。

该系统具备灵活的开关控制、安全性保护功能和用户友好的操作界面。

设计完成后，可进行系统测试和验证，确保系统的性能和可靠性达到预期要求。

时间计划本设计的时间计划如下：- 第1-2周：调研和文献综述- 第3-4周：硬件选择和采购- 第5-6周：传感器选择和PLC编程- 第7-8周：操作界面设计和系统连接- 第9-10周：系统调试和优化- 第11周：系统测试和性能验证- 第12周：撰写毕业设计报告预期挑战在设计和实现自动门的PLC控制系统过程中，可能会面临以下挑战：- 硬件和软件兼容性问题：选择的PLC设备和传感器是否能够良好地兼容和协同工作。

基于PLC实现的自动门控制系统毕业设计1. 简介本文档旨在介绍基于PLC（可编程逻辑控制器）实现的自动门控制系统的毕业设计。

自动门控制系统是一种常见的门禁系统，它通过使用PLC控制门的开关状态，实现自动的门开关功能。

本毕业设计将重点研究自动门控制系统的设计和实现。

2. 设计目标本毕业设计的主要设计目标如下：- 设计一个基于PLC的自动门控制系统。

- 实现自动门的开关功能，包括自动开门和自动关门。

- 考虑安全性和可靠性，确保门在合适的时机开关。

- 通过PLC编程实现门的控制逻辑。

- 考虑门的各种状态和异常情况，并进行相应处理。

3. 设计方案本毕业设计的设计方案如下：- 使用PLC作为自动门控制系统的核心控制器。

- 连接传感器和执行器，通过传感器检测门的状态，并通过执行器控制门的开关。

- 使用PLC编程语言（如Ladder Diagram）编写门的控制逻辑。

- 考虑使用安全传感器和紧急停止按钮等组件，以确保门的安全性。

- 设计合适的用户界面，用于监控和手动控制门的状态。

4. 系统实现本毕业设计的系统实现步骤如下：1. 确定自动门的具体要求和功能。

2. 设计自动门的硬件电路，包括传感器、执行器和PLC的连接方式。

3. 编写PLC程序，实现门的自动开关功能。

4. 测试和调试自动门控制系统，确保其正常工作。

5. 设计用户界面，包括显示门的状态和提供手动控制的按钮等。

6. 完善系统的安全性和可靠性，添加安全传感器和紧急停止按钮等组件。

7. 进行系统整体测试，并对可能的异常情况进行处理和修复。

5. 结论本毕业设计将基于PLC实现一个自动门控制系统，通过PLC 控制门的开关状态，实现自动的门开关功能。

该系统将考虑安全性和可靠性，并提供用户界面用于监控和手动控制门的状态。

通过该毕业设计，将深入了解PLC的应用和自动控制系统的设计与实现过程。

基于PLC自动门控制系统设计PLC（可编程逻辑控制器）自动门控制系统是一种用于监控和控制自动门运行的系统。

该系统可根据预定条件和输入信号来控制门的打开和关闭，并确保门在适当的时间内打开和关闭。

本文将介绍基于PLC的自动门控制系统的设计和功能。

在设计自动门控制系统之前，首先需要了解自动门的工作原理。

自动门通常由门体、传感器、驱动装置和控制器等组成。

当传感器检测到有人或车辆接近门口时，控制器将信号发送给驱动装置，驱动装置通过电动机或液压系统来控制门的打开和关闭。

1.需求分析：首先需要了解用户对自动门的需求，例如门的开关速度、灵敏度和安全等级等。

还需考虑自动门的环境条件，如室内或室外、恶劣天气条件等。

2.硬件设计：根据需求分析的结果选择合适的PLC设备。

PLC通常具有模拟输入和输出、数字输入和输出接口以及通信接口等。

还需要选择合适的传感器和驱动装置等。

3.软件设计：根据自动门的逻辑控制流程设计PLC程序。

首先需要编写门的打开和关闭的逻辑控制代码。

然后根据传感器的信号，判断门是否需要打开或关闭。

还需考虑门的安全措施，例如如果门夹住了物体应该如何处理等。

4.系统调试：设计完成后，根据实际情况来调试系统。

首先需要检查PLC连接是否正常，确保PLC能够接收和发送信号。

然后需要模拟传感器信号，测试自动门的打开和关闭功能。

在调试过程中还需注意门的安全性和稳定性。

1.自动门打开和关闭：当传感器检测到有人或车辆接近门口时，PLC 将发送信号给驱动装置，门会自动打开。

当人或车辆通过后，如果没有其它信号触发，门会在设定的时间后自动关闭。

2.安全功能：基于PLC的自动门控制系统能够监测门的运行状态，如果门夹住了物体，PLC会立即停止门的运行，以确保人员的安全。

3.故障检测和报警：如果门的传感器或驱动装置出现故障，PLC会检测到并发送报警信号。

这样可以及时通知操作人员进行维修。

4.远程监控和控制：如果PLC具有通信接口，可以通过远程监控和控制系统来实现对自动门的远程监控和控制。

毕业设计：PLC在自动门控制系统中的应用简介自动门控制系统是一个广泛应用于商业和工业领域的系统，它能够自动感知人员的进入和离开，并相应地打开或关闭门。

本文档将探讨PLC（可编程逻辑控制器）在自动门控制系统中的应用，并提供一些简单的策略来实现自动门的控制。

PLC在自动门控制系统中的作用PLC在自动门控制系统中起到了关键作用。

它可以接收传感器的信号，并根据预设的逻辑进行判断和控制。

以下是PLC在自动门控制系统中的几个重要功能：1. 传感器信号处理：PLC可以接收传感器（如红外线、微波等）的信号，并根据信号的变化来判断人员的进入和离开。

通过编程，PLC可以根据传感器信号的状态来控制门的开启和关闭。

2. 门控制逻辑：PLC可以根据预设的逻辑判断门的开启和关闭条件。

例如，当有人靠近门时，PLC可以判断是否打开门；当人员通过门离开后，PLC可以判断是否关闭门。

这样可以确保门的开启和关闭符合安全和便利性的要求。

3. 故障检测和报警：PLC可以监测自动门控制系统的各个部件的状态，并在发生故障时进行检测和报警。

例如，当门的传感器故障时，PLC可以发出警报，提醒维修人员进行处理。

简单策略实现自动门控制为了实现简单的自动门控制，以下是一些基本策略可以采用：1. 基于红外线传感器的控制：使用红外线传感器来检测人员的进入和离开，当有人靠近门时，传感器会发出信号给PLC，PLC判断信号后控制门的开启。

当人员通过门离开后，传感器会再次发出信号给PLC，PLC判断信号后控制门的关闭。

2. 基于时间的控制：通过预设的时间控制逻辑，PLC可以根据特定的时间段来控制门的开启和关闭。

例如，在办公时间段内，门可以自动开启并保持开启状态，方便员工进出；而在非办公时间段内，门可以自动关闭，以提高安全性。

3. 故障检测和报警：PLC可以监测传感器和其他部件的状态，当检测到故障时，PLC可以及时发出警报并记录故障信息，以便进行维修和保养。

结论PLC在自动门控制系统中的应用可以提高门的安全性和便利性。

基于PLC的自动门控制系统的设计自动门控制系统是一种基于可编程逻辑控制器（PLC）的智能门禁系统，它利用传感器、电动机、接触器和其他相关设备，实现对门的自动开关控制。

在本文中，将详细介绍基于PLC的自动门控制系统的设计。

首先，PLC作为自动门控制系统的核心控制器，负责接收和处理各种输入信号，进行逻辑计算，并输出相应的控制信号。

PLC的输入信号主要包括门帘位置传感器、红外线传感器和门禁系统信号等。

门帘位置传感器用于检测门的开闭状态，一般采用磁性接近开关或光电开关。

红外线传感器则用于检测门口是否有人或物体，以确保安全。

门禁系统信号用于判断门的控制权限。

PLC的输出信号主要为门电机驱动信号和门禁系统信号。

门电机驱动系统是自动门控制系统的重要组成部分，它采用电机和电机驱动器来实现门的开闭动作。

电机驱动器接收PLC的输出信号，并通过控制电机的转速和方向，实现门的开闭操作。

电机可以选择直流电机或交流电机，根据门的大小和需要的开闭速度进行合理选择。

除了门电机驱动系统外，还需要配备安全保护系统，以确保门的使用安全。

安全保护系统一般包括避障系统和急停系统。

避障系统通过红外线传感器检测门口是否有人或物体，当检测到有遮挡物时，立即停止门的开闭动作，以避免对人员和物体的伤害。

急停系统是在紧急情况下，即刻停止门的运动，以保障人员的安全。

同时，还可以加入其他功能模块，如门口LED显示屏、声音报警器和语音播放器等。

LED显示屏可以用于显示门的运行状态和相关信息；声音报警器可以在门运行异常时发出警报，提示人员注意；语音播放器可以用于播放门的使用注意事项和提醒语。

在设计过程中，需要根据实际需求确定PLC的型号和输入输出点数，并设计合理的电路连接和布线。

同时，还需编写PLC的控制程序，并进行相关调试和测试，确保系统运行正常。

总结起来，基于PLC的自动门控制系统设计包括PLC的选择与布线、门电机驱动系统的设计、安全保护系统的设计、其他功能模块的加入以及控制程序的编写与调试。

基于PLC的自动门控制系统设计自动门控制系统是一个基于PLC（可编程逻辑控制器）的智能化门控制系统，它通过PLC控制自动门的开启和关闭，实现自动门的自动化管理。

本文将详细介绍基于PLC的自动门控制系统的设计原理、结构和功能。

一、设计原理自动门控制系统主要由三个部分组成：PLC控制器、传感器和执行机构。

PLC控制器是整个系统的核心控制设备，它负责接收传感器的信号，并根据预设的逻辑程序控制执行机构的运动。

传感器主要用于检测门的状态，如门的开关状态、门口的人流量等。

执行机构负责门的运动，包括门的开启和关闭。

设计原则上是通过PLC控制器来实现门的自动化控制。

PLC控制器根据传感器的信号，判断门的状态，并根据预设的逻辑程序控制执行机构的运动。

通过合理的编程和配置，能够实现对门的开启和关闭的控制。

同时，PLC控制器还可以与其他系统进行联动，如与楼宇管理系统、人脸识别系统等进行集成，实现更高级的功能。

二、系统结构1.传感器模块：传感器模块主要用于检测门的状态和环境变化，如门口的人流量、门的开关状态等。

常用的传感器包括红外线传感器、超声波传感器、光电开关等。

2.PLC控制器：PLC控制器是整个系统的核心，负责接收传感器模块的信号，并根据预设的逻辑程序进行控制。

PLC控制器具有较强的抗干扰能力和稳定性，能够实现对门的准确控制。

3.执行机构：执行机构主要用于实现门的开启和关闭。

常见的执行机构包括电机、气缸等。

4.通信模块：通信模块用于PLC控制器与其他系统进行数据交互，实现系统的联动和集成。

通信模块可以采用以太网、RS485等通信方式。

三、系统功能1.门的自动开关控制：根据传感器检测到的门口的状态和人流量，PLC控制器能够准确判断门的开关状态，并根据预设程序控制门的自动开启和关闭。

2.防夹功能：当有物体或人员被门夹住时，PLC能够感知到，并及时停止门的运动，以避免人员或物体的伤害。

3.时间调度功能：PLC控制器可以设置门的开启和关闭的时间，根据预设的时间表自动进行开关，实现门的定时控制。

毕业设计：自动门的PLC控制系统简介本文档旨在介绍毕业设计课题：自动门的PLC控制系统。

自动门是现代建筑中常见的设施之一，其具有便利、安全等优点。

为了实现自动门的自动化控制，我们将采用PLC（可编程逻辑控制器）技术。

设计目标本项目的设计目标如下：1. 实现自动门的开启和关闭功能；2. 能够根据人员进出情况自动感知门的开关；3. 具备安全保护机制，如防夹功能；4. 方便操作和维护。

设计方案为了实现上述设计目标，我们提出以下设计方案：1. 使用PLC作为自动门控制系统的核心。

PLC具备可编程性、稳定性和可靠性，适合用于控制自动门的开关操作。

2. 利用传感器实现门的自动感知功能。

我们将安装合适的传感器，如红外线传感器或微波传感器，用于检测人员的进出情况。

3. 设置合适的逻辑控制程序。

根据传感器的信号，PLC将根据预设的逻辑控制程序判断门的开关操作，并控制门的运动。

4. 添加安全保护机制。

在设计中考虑到安全性，我们将在门的运动过程中添加防夹功能，以避免人员受伤。

5. 提供人机界面。

为了方便操作和维护，我们将设计一个简洁直观的人机界面，用于设置参数和监控自动门的状态。

实施计划为了保证项目的顺利实施，我们将按照以下计划进行：1. 需求分析和系统设计：分析自动门的需求，确定系统设计方案，制定详细的设计文档。

2. 硬件采购和安装：根据设计文档，采购所需的PLC设备和传感器，并进行安装和调试。

3. 软件编程：编写PLC控制程序，实现门的自动感知和控制功能。

4. 安全测试和优化：进行安全性测试，修复潜在的安全问题，并对系统进行优化。

5. 用户界面设计和实现：设计并实现人机界面，以方便操作和维护。

6. 系统集成和调试：将各个模块进行集成，并进行整体系统调试和优化。

7. 文档编写和答辩准备：编写毕业设计报告和答辩PPT，准备毕业答辩。

预期成果通过以上实施计划，我们预期可以实现以下成果：1. 完成一个稳定、可靠的自动门PLC控制系统，能够满足自动门的开启和关闭需求。

摘要随着科学技术的不断发展，在超级市场、公共建筑、银行、医院等入口，经常使用自动门控制系统。

早期的自动门控制系统采用继电器逻辑控制，已逐渐被淘汰。

PLC 控制自动门由于具有故障率低、可靠性高、维修方便等优点，因而得到广泛的应用。

由于直流电动机的调速范围宽广，调速特性平滑。

直流电动机过载能力较强，热动和制动转矩较大，所以执行机构使用直流电动机.本文主要介绍一种用三菱FX设计控制平移自动门的方法。

当人或无有内到外或由外到内时，通过光电检测开关检测到信号并传输到控制机构使电机运转。

自动门会在开门的位置停留8秒，再进入自动关门过程。

按照课程设计的要求，设计了相应的梯形图文件，实现了自动门有检测到开启、等待、关闭的全过程，并对其实施实时监控。

关键词: PLC 可编程控制器；光电开关；限位开关目录摘要……………………………………………………………………………第I章系统结构1. 1、自动门控制装置的硬件组成 (1)1. 2、功能器件的基本工作原理 (1)第2章控制要求 (2)第3章I/O分配表 (2)第4章 P LC与变频器控制输出输入接线图 (3)第5章变频器参数表 (3)第6章程序流程图 (4)第7章PLC控制梯形图 (5)第8章工作原理 (6)1.1硬件的工作原理 (6)2.2功能器件的基本工作原理 (7)总结 (8)参考文献 (8)第1章自动门的简介人类文明的产物，自动门已经经过了数十年的漫漫发展，至今为止，通过应用PLC 控制系统及其他各种科技产品，已经具备了及其完善的控制技术，形成了具有庞大规模的自动门家族。

并且根据不同的需求制定了一系列的标准。

标准内容主要有：规定了建筑用各种自动门的分类、规格、代号、材料、要求、试验方法、检验规则和标志、包装、运输、贮存。

1.1 自动门的发展在经济飞速发展的中国，自动门已经随处可见。

自动门的工作方式是通过自动门内外两侧的感应开关来感应人的出入。

当人走近自动门时，感应开关感应到人的存在，给控制开关一个开门信号，控制器通过驱动装置将门打开。

PLC驱动的自动门控制系统毕业设计1. 引言本文档旨在介绍一个基于PLC（可编程逻辑控制器）驱动的自动门控制系统的毕业设计方案。

该设计旨在实现自动门的可靠控制和安全性，以满足现代建筑物的需求。

本文档将介绍系统的设计目标、硬件配置、软件编程以及测试方案。

2. 设计目标本设计的主要目标是开发一个自动门控制系统，具有以下特点：- 自动感知行人并准确判断其通过的意图- 可靠地控制门的开启和关闭操作- 提供安全性保障，避免意外发生- 具备灵活性，可根据实际需求进行调整和扩展3. 硬件配置自动门控制系统的硬件配置如下：- PLC控制器：选用可编程逻辑控制器作为系统的核心控制设备，用于处理输入信号、执行逻辑判断和控制输出动作。

- 门控制装置：由电机、齿轮和链条等组成，用于实现门的开启和关闭操作。

- 电源和电路：为系统提供稳定的电源供应，并确保电路连接正确可靠。

4. 软件编程为了实现自动门控制系统的各项功能，需要进行相应的软件编程。

编程可使用PLC编程语言（如Ladder Diagram）来描述系统的逻辑控制流程，包括以下部分：- 输入信号处理：读取传感器信号，通过逻辑判断行人的状态和通过意图。

- 输出动作控制：根据判断结果，控制门的开启和关闭动作。

- 安全性保障：设置安全措施，如反复验证行人状态、避免门夹人等。

5. 测试方案为确保自动门控制系统的功能和性能达到设计要求，需要进行一系列测试。

测试方案包括以下内容：- 硬件测试：检验传感器、门控制装置和电路的正确性和可靠性。

- 功能测试：模拟行人通过场景，测试系统对不同情况的判断和响应能力。

- 安全性测试：验证系统的安全措施是否有效，避免任何可能的安全隐患。

6. 结论本文档介绍了一个基于PLC驱动的自动门控制系统的毕业设计方案。

通过合理的硬件配置、软件编程和测试方案，该设计旨在实现自动门的可靠控制和安全性。

希望本设计能为现代建筑物提供一种高效、智能的门控制解决方案。

PLC的自动门控制系统设计自动门控制系统是一种广泛应用于商业建筑、医院、学校和其他公共场所的系统，通过PLC（可编程逻辑控制器）来实现门的自动开启和关闭。

本文将介绍一个基于PLC的自动门控制系统设计，以实现门的自动控制和监控。

一、系统概述自动门控制系统主要由传感器、PLC、执行器、电源和控制面板等组成。

传感器用于检测门口的人员，PLC负责控制门的开启和关闭，执行器用于驱动门的运动，电源为系统提供电力，控制面板用于操作和监控系统。

二、系统设计1.传感器选择：系统可以选择红外传感器或是超声波传感器来检测门口的人员。

当有人员靠近门口时，传感器将发送信号给PLC，PLC将判断是否开启门。

2.PLC选型：在选择PLC时，需要考虑系统的需求，包括输入输出点数、通信接口、处理速度等。

通常推荐选择功能完备、性能稳定的知名品牌PLC，如西门子、三菱等。

3.执行器选择：系统可以选择电动门开启器或气动门开启器作为执行器，用于驱动门的运动。

需要根据门的大小和重量来选择合适的执行器。

4.控制面板设计：控制面板应包括开关、指示灯、显示屏等，用于操作和监控系统的运行状态。

同时，还可以设计报警器，用于提醒系统异常或故障。

5.软件编程：PLC的软件编程是系统设计的关键部分，需要根据系统要求编写逻辑控制程序。

程序应包括门的开启和关闭逻辑、传感器信号处理、故障检测和处理等功能。

6.系统集成测试：在完成硬件搭建和软件编程后，需要进行系统集成测试，验证系统的功能和性能是否符合需求。

测试内容包括传感器检测、PLC控制、执行器驱动等。

7.系统安装和调试：在测试通过后，可以进行系统的安装和调试工作。

安装需要按照设计要求进行，包括定位传感器、安装执行器、连接PLC等。

调试则是检查系统是否工作正常，需调整参数或程序。

8.系统运行和维护：系统投入使用后，需要定期检查和维护，确保系统长期稳定运行。

维护工作包括清洁传感器、检查接线、更新软件等。

总之，基于PLC的自动门控制系统设计可以实现门的自动开启和关闭，提高了门的使用便利性和安全性。

PLC自动门的使用流程1. 安全准备工作在使用PLC自动门前，必须确保以下几个安全准备工作已经完成：•紧急停止按钮已安装并正常工作。

•安全光幕或红外线传感器已正确设置并校准。

•门把手或开关已处于手动操作模式，并且能够正常打开和关闭门。

2. 切换至自动模式确保PLC自动门处于自动模式下，以便门能够根据预设的参数和控制程序自动打开和关闭。

3. 检查门的状态在开启自动模式后，进行以下检查以确保PLC自动门的状态正常：•检查门的开闭状态，确保门在关闭时完全密封。

•检查门的运行是否平稳，没有异常噪音或震动。

•检查门的平衡性，确保门没有偏离轨道或过多的摇摆。

•检查检测装置是否正常工作，如光幕或红外线传感器是否能够准确检测到人员或障碍物。

4. 打开自动门在确保PLC自动门状态正常后，可以进行以下步骤打开门：•等待门打开指示灯亮起或听到门打开的声音。

•当门完全打开并且可以通过时，可以安全地通过门。

5. 关闭自动门在通过门后，确保PLC自动门的关闭步骤正确执行：•等待门关闭指示灯亮起或听到门关闭的声音。

•不要逗留在门附近，以防止门夹住行人。

•当门完全关闭时，自动门将重新进入待机状态。

6. 应对紧急情况对于可能发生的紧急情况，如火灾或其他危险事件，PLC自动门应满足以下要求：•紧急停止按钮应易于识别并方便到达，以便能够立即停止门的运行。

•紧急停止按钮应明确标记，以确保人员能够快速找到并按下按钮。

•紧急停止按钮的触发应立即停止门的运行，以保障人员的安全。

7. 预防维护保持PLC自动门的正常运行非常重要，预防维护是确保门始终处于良好状态的关键。

•定期清洁门的外表面和内部接触区域，以确保门的传感器和控制设备能够正常工作。

•定期检查门的轨道和滑轮系统，确保门的运行平稳无阻碍。

•检查和更换门的密封条和隔板，以确保门在关闭时能够完全密封。

8. 培训操作人员为了保障PLC自动门的正常使用和安全性，必须对操作人员进行培训。

•培训操作人员了解PLC自动门的使用流程和操作要点。
