离心式冷水机组系统介绍 目前用于中央空调的离心式冷水机组主要由离心制冷压缩机、主电动机、蒸发器（满液式卧式壳管式）、冷凝器（水冷式满液式卧式壳管式）、节流装置、压缩机入口能量调节机构、抽气回收装置、润滑油系统、安全保护装置、主电动机喷液 蒸发冷却系统、油回收装置及微电脑控制系统等组成，并共用底座。其外形和系 1．离心式冷水机组特点 离心式冷水机组属大冷量的冷水机组，它有以下主要优点： （1）压缩机输气量大，单机制冷量大，结构紧凑，重量轻，单位制冷量重量小，相同制冷量下比活塞式机组轻80％以上，占地面积小； （2）性能系数高； （3）叶轮作旋转运动，运转平稳，振动小，噪声较低； （4）调节方便，在较大的冷量范围内能较经济地实现无级调节； （5）无气阀、填料、活塞环等易损件，工作比较可靠。 离心式冷水机组的缺点主要是： （1）由于转速高，对材料强度、加工精度和制造质量要求严格； （2）单级压缩机在低负荷时易发生喘振； （3）当运行工况偏离设计工况时，效率下降较快； （4）制冷量随蒸发温度降低而减少的幅度比活塞式快，制冷量随转数降低而急剧下降。 2．离心式冷水机组的组成 构成离心式冷水机组的部件中，区别于活塞式、螺杆式冷水机组的主要部件是离心压缩机，此外，其他主要辅助设备比如换热设备、润滑油系统、抽气回收装置 等均有自己特点，在这进行简单介绍。 1）压缩机 空调用离心式冷水机组，通常都采用单级压缩，除非单机制冷量特别大(例如4500kW以上)，或者刻意追求压缩机的效率，才采用2级或3级压缩。单级离心制冷压缩机由进口调节装置、叶轮、扩压器、蜗室组成；多级离心制冷压缩机除 了末级外，在每级的扩压器后面还有弯道和回流界，以引导气流进入下一 级。由于离心式冷水机组在实际使用中的一些特殊要求，使得离心式制冷压 缩机在结构上有其一些特点： ①离心式冷水机组采用的制冷剂的分子量都很大，音速低，在压缩机流道中 的马赫数M比较高(特别是在叶轮进口的相对速度马赫数和叶轮出口的绝对速度 马赫数一般都达到亚音速甚至跨音速)，这就要求在叶轮构型时特别注意气流组织，避免或减少气流在叶轮流遭中产生激波损失，同时适应制冷剂气体的容积流量在叶轮内变化很大的特点。 ②冷水机组在实际使用中，由于气候和热负荷的变化，需要的制冷量变化很 大，并且要求在冷负荷变化时，机组的效率也尽可能高。作为制造厂来说，对于 不同规格的系列产品，希望零部件的通用化程度越高越好。对于离心制冷压缩机，其叶轮的出口角小，则压缩机的性能曲线比较平坦，绝热效率较高，还能减少因采用同一蜗室而造成的匹配失当和效率降低，有利于变工况运行。 ③离心式压缩机是通过旋转的叶轮叶片肘制冷剂蒸气做功而提高其压力的。
空调压缩机的工作原理 1、空调压缩机是在空调制冷剂回路中起压缩驱动制冷剂的 作用。工作回路中分蒸发区和冷凝区，室内机和室外机分别属于高压或低压区。压缩机一般装在室外中，压缩机把制冷剂从低压区抽取来经压缩机后送到高压区冷却凝结，通过散热片散发出热能到空气中，制冷剂也从气态变成液态，压力升高。制冷剂再从高压区流向低压区，经过毛细管喷射到蒸发器中，压力骤降，液态制冷剂立即变成气态，通过散热片吸收空气中大量的热量。这样，机器不断工作，就不断把低压区一端的热能吸收到制冷剂中再送到高压区散发到空气中，起到调节气温的作用。 2、空调在作制冷运行时，低温低压的制冷剂气体被压缩机吸 入后加压变成高温高压的制冷剂气体，高温高压的制冷剂气体在室外换热气中放热变成中温高压的液体，中温高压的液体再经过节流部件节流降压后变成低温低压的液体，低温低压的液体制冷剂在室内换热气中吸热蒸发后变成低温低压的气体，然后进入压缩机压缩，往复循环。 3、压缩机是制冷系统的心脏，无论是空调、冷库、化工制冷 工艺等等工况都要空压缩机这个重要的环节来做保障！ 制冷压缩机种类和形式很多，根据原理可分为容积型和速度型两类，其中容积式是最为普遍的。 那压缩机又是如何压缩空气的呢？
简单而说就是通过改变气体的容积来完成气体的压缩和输送过程！任何动力设备都需要一个动力来做功完成，压缩机也是一样，它需要一个电动机来带动。 容积型压缩机又分为往复活塞式和回转式两种。 往复活塞式是通过活塞在气缸内做往复运动改变气体工作容积；活塞式压缩机历史悠久，生产技术成熟。 回转式压缩机包括刮片旋转式压缩机 螺杆式压缩机，目前国内生产的空调器多采用旋转式压缩机； 蜗杆式压缩机主要用于大型制冷设备，现在一些大型商场办公楼内也有很多采用蜗杆式压缩机。 空调的基本原理是这样的，压缩机将冷冻剂压缩成高压饱和气体，这种气态冷冻剂再经过冷凝器冷凝。 通过节流装置节流之后，通入到蒸发器中，将所需要冷却的媒介冷却换热。例如将蒸发器连接到楼里的各个房间，蒸发器的蛇形管将同空气进行换热，再通过鼓风将冷气吹向空气洞中。 而蒸发器蛇形管内的冷冻剂换热后变成低压蒸气回到压缩机，在被压缩机压缩，这样循环利用就完成了制冷系统。 4、分析空调图
空调压缩机的工作原理 1、空调压缩机就是在空调制冷剂回路中起压缩驱动制冷剂 的作用。工作回路中分蒸发区与冷凝区,室内机与室外机分别属于高压或低压区。压缩机一般装在室外中,压缩机把制冷剂从低压区抽取来经压缩机后送到高压区冷却凝结,通过散热片散发出热能到空气中,制冷剂也从气态变成液态,压力升高。制冷剂再从高压区流向低压区,经过毛细管喷射到蒸发器中,压力骤降,液态制冷剂立即变成气态,通过散热片吸收空气中大量的热量。这样,机器不断工作,就不断把低压区一端的热能吸收到制冷剂中再送到高压区散发到空气中,起到调节气温的作用。 2、空调在作制冷运行时,低温低压的制冷剂气体被压缩机吸 入后加压变成高温高压的制冷剂气体,高温高压的制冷剂气体在室外换热气中放热变成中温高压的液体,中温高压的液体再经过节流部件节流降压后变成低温低压的液体,低温低压的液体制冷剂在室内换热气中吸热蒸发后变成低温低压的气体,然后进入压缩机压缩,往复循环。 3、压缩机就是制冷系统的心脏,无论就是空调、冷库、化工制 冷工艺等等工况都要空压缩机这个重要的环节来做保障！ 制冷压缩机种类与形式很多,根据原理可分为容积型与速度型两类,其中容积式就是最为普遍的。 那压缩机又就是如何压缩空气的呢？
简单而说就就是通过改变气体的容积来完成气体的压缩与输送过程！任何动力设备都需要一个动力来做功完成,压缩机也就是一样,它需要一个电动机来带动。 容积型压缩机又分为往复活塞式与回转式两种。 往复活塞式就是通过活塞在气缸内做往复运动改变气体工作容积;活塞式压缩机历史悠久,生产技术成熟。 回转式压缩机包括刮片旋转式压缩机 螺杆式压缩机,目前国内生产的空调器多采用旋转式压缩机; 蜗杆式压缩机主要用于大型制冷设备,现在一些大型商场办公楼内也有很多采用蜗杆式压缩机。 空调的基本原理就是这样的,压缩机将冷冻剂压缩成高压饱与气体,这种气态冷冻剂再经过冷凝器冷凝。 通过节流装置节流之后,通入到蒸发器中,将所需要冷却的媒介冷却换热。例如将蒸发器连接到楼里的各个房间,蒸发器的蛇形管将同空气进行换热,再通过鼓风将冷气吹向空气洞中。 而蒸发器蛇形管内的冷冻剂换热后变成低压蒸气回到压缩机,在被压缩机压缩,这样循环利用就完成了制冷系统。 4、分析空调图
离心式压缩机工作原理及结构图 2016-04-21 zyfznb转自老姚书馆馆 修改分享到微信 一、工作原理 汽轮机(或电动机)带动压缩机主轴叶轮转动，在离心力作用下，气体被甩到工作轮后面的扩压器中去。而在工作轮中间形成稀薄地带，前面的气体从工作轮中间的进汽部份进入叶轮，由于工作轮不断旋转，气体能连续不断地被甩出去，从而保持了气压机中气体的连续流动。气体因离心作用增加了压力，还可以很大的速度离开工作轮，气体经扩压器逐渐降低了速度，动能转变为静压能，进一步增加了压力。如果一个工作叶轮得到的压力还不够，可通过使多级叶轮串联起来工作的办法来达到对出口压力的要求。级间的串联通过弯通，回流器来实现。这就是离心式压缩机的工作原理。二、基本结构 离心式压缩机由转子及定子两大部分组成，结构如图1所示。转子包括转轴，固定在轴上的叶轮、轴套、平衡盘、推力盘及联轴节等零部件。定子则有气缸，定位于缸体上的各种隔板以及轴承等零部件。在转子与定子之间需要密封气体之处还设有密封元件。各个部件的作用介绍如下。
1、叶轮 叶轮是离心式压缩机中最重要的一个部件，驱动机的机械功即通过此高速回转的叶轮对气体作功而使气体获得能量，它是压缩机中唯一的作功部件，亦称工作轮。叶轮一般是由轮盖、轮盘和叶片组成的闭式叶轮，也有没有轮盖的半开式叶轮。 2、主轴 主轴是起支持旋转零件及传递扭矩作用的。根据其结构形式。有阶梯轴及光轴两种，光轴有形状简单，加工方便的特点。 3、平衡盘 在多级离心式压缩机中因每级叶轮两侧的气体作用力大小不等，使转子受到一个指向低压端的合力，这个合力即称为轴向力。轴向力对于压缩机的正常运行是有害的，容易引起止推轴承损坏，使转子向一端窜动，导致动件偏移与固定元件之间失去正确的相对位置，情况严重时，转子可能与固定部件碰撞造成事故。平衡盘是利用它两边气体压力差来平衡轴向力的零件。它的一侧压力是末级叶轮盘侧间隙中的压力，另一侧通向大气或进气管，通常平衡盘只平衡一部分轴向力，剩余轴向力由止推轴承承受，
制冷压缩机在系统中的作用 为了能连续不断地制冷，需用压缩机将已汽化的低压蒸气从蒸发器中吸出并对其做功，压缩成为高压的过热蒸气，再排入冷凝器中(提高压力是为了使制冷剂蒸气容易在常温下放出热量而冷凝成液体)。在冷凝器中利用冷却水或空气将高压的过热蒸气冷凝成为液体并带走热量，制冷剂液体又从冷凝器底部排出。如此周而复始，实现连续制冷。 概括地说,这种制冷方法是使制冷剂在低温低压的条件下汽化而吸取周围介质的热量，并在常温高压的条件下冷凝液化而放出热量并由冷却水(或空气)带走。欲使制冷剂实现这样的热量转移，必须提供与蒸发温度和液化温度相对应的低压和高压条件，而这一条件正是由压缩机创造的。因此，在蒸气压缩式制冷循环中，只有有了压缩机，制冷机才能将低温物体的热量不断地转移给常温介质，从而达到制冷的目的。 目前各类压缩机的大致应用范围及制冷量大小： 制冷压缩机的种类与分类 制冷压缩机按其工作原理可以分为: 容积型和速度型 1.压缩机的种类 （1）容积型压缩机：用机械的方法使密闭容器的容积变小,使气体压缩而增加其压力的机器。 它有两种结构型式：往复活塞式(简称活塞式)和回转式
（2）速度型压缩机：用机械的方法使流动的气体获得很高的流速，然后在扩张的通道内使气体流速减小，使气体的动能转化为压力能，从而达到提高气体压力的目的，这种机器称为速度型压缩机。属于这一类的有离心式制冷压缩机。 这种压缩机工作时，气体在高速旋转的叶轮推动下，不但获得了很高的速度，并且在离心力的作用下，沿着叶轮半径方向被甩出，然后进入截面积逐渐扩大的扩压，在那里气体的速度逐渐下降而压力则随之提高。 压缩机种类图： 2 .压缩机的分类 (1) 按工作蒸发温度范围分类单级制冷压缩机一般可按其工作蒸发温度的范围分为高温、中温和低温压缩机三种，但在具体蒸发温度区域的划分上并不统一。下面列举一种著名压缩机的大致工作蒸发温度的分类范围。 高温制冷压缩机(-10 ~ 0 )℃ 中温制冷压缩机(-15 ~ 0 )℃ 低温制冷压缩机(- 40 ~ -15 )℃ (2) 按制冷量的大小分类： 大型≥550kW 中型（25~550）kW
压缩机是怎么制冷的工作原理是什么 我们日常使用的电冰箱，正好由这四要件加上箱体组成，箱体就好像冷库。不过电冰箱上的③节流阀在技术上由相同作用的毛细管替代。首先讲讲什么叫制冷。制冷两字只能说是技术上的术语，严格讲是错误的，世界上没有那国的科学家能制造出“冷”来。那到底什么是冷，例：在寒冬腊月，气温降到－5℃，我们说今天天气真冷，可东北人说不冷；在大伏天，气温在＋32℃时，我们会说不算热，但气温突然降到＋25℃，我们会说太冷了；这冷是随着人的常识来定的，在物理学中没有冷的定义。在工程中冷是跟着生产需要而定的。如老总问，冷库打冷了吗？你说打冷了，这个冷是指－18℃；老总问，水果库温度稳定吗？你说很稳定，这回答的含义是水果库温度稳定在±0℃了，这是我们这个行业对冷的定义。但是我们还是把这种利用机械设备把降温对象降到所需温度的方法叫制冷，这就是术语。什么叫制冷，比如我们将装有一公斤20℃冷水的水壶放到一块烧到500℃的铁板上，没有多久水就开了，如果不拿开水壶，不多久水就干了。大家和说钢板在对水加热，反过来也可以说水在对钢板降温。而且，降了多少度，都可计算出来，因为一公斤水从20℃升到100℃，它需要外界提供它80大卡热量，水从100℃到烧干，它需要外界提供539大卡热量，也就是说一公斤20℃冷水烧到干，要外界提供619大卡热量。如果按制冷的角度它从外界或钢板中提取了619大卡热量而变成了水蒸汽，使钢板降温了，这就是制冷，是利用水对钢板制冷。如果将水倒在钢板上，那就更直观了。 在上述的制冷过程中，如果钢板的大小一定，并排除外界空气的降温因素，那么钢板降了多少度，是可以精确计算出来的。在这里所述及到的‘热量’、‘温度’、‘大卡’、‘℃’等物理量，我想学过物理的人都能理解。初中物理就讲到，热量总是通过传导、对流、辐射，从温度高的物体转移到温度低的物体，绝不可能反过来进行。一个物体失去一些热量后，它的温度也会降低一些。我们的目的就是通过制冷系统，将商品中和空气中的热量向比商品温度更低的制冷剂传递，达到降低商品温度的目的。 我们的制冷系统与锅炉的制热系统在热力学上来讲是完全一样的，它们的热传导公式也完全一样，我们先以锅炉作比拟，进一步讲讲制冷剂在制冷时的作用。上面讲的烧水壶也可算是一只锅炉，不过水烧开了，我们就灌热水瓶了，如果我们在壶嘴上套根管子，通到浴室，那就可以洗桑拿了，水壶就成小锅炉了。要注意的是这时水壶中的水永远是100℃，水壶出口处的蒸汽温度也是100℃，为什么不是110℃，不是90℃？这是因为在一个大气压下水的沸腾温度是100℃，这是水的物理性能所决定了的。在青藏高原，大气压力较低，水70℃左右就开了，没有高压锅就只能吃夹生饭，而在高压锅里，温度可达到110℃，因为高压锅排气阀的重量，刚好使锅内压力保持在1Kg/CM2表压力（实际是2个大气压）。一般小型锅炉可烧4Kg/CM2表压力蒸汽，蒸汽温度也接近140℃，锅炉中的水温也与蒸汽温度一样也是140℃。煤气炉的火头温度可达1000℃左右，火头将热量传递给水，使水的温度上升直达沸点，一公斤水从沸点到烧干（全部变成蒸汽），将从煤气火头中带走的热量与上面所讲水壶给钢板降温是一样的，接近壶底的火焰是一个降温过程。锅炉中的煤燃烧温度在1200℃左右，没有锅炉中水的降温，锅炉中的排管将被烧塌。

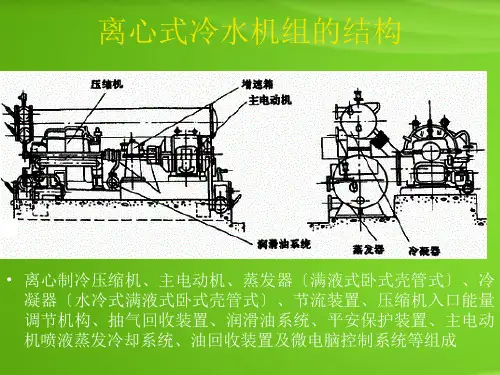

离心式冷水机组的结构及原理 目前，用于中央空调的离心式冷水机组，主要由离心制冷压缩机、主电动机、蒸发器（满液式卧式壳管式）、冷凝器（水冷式满液式卧式壳管式）、节流装置、压缩机入口能量调节机构、抽气回收装置、润滑油系统、安全保护装置、主电动机喷液蒸发冷却系统、油回收装置及微电脑控制系统等组成，并共用底座。其外形和系统组成如图4.13及图4.14所示。
1．离心式冷水机组特点 离心式冷水机组属大冷量的冷水机组，它有以下主要优点： （1）压缩机输气量大，单机制冷量大，结构紧凑，重量轻，单位制冷量重量小，相同制冷量下比活塞式机组轻80％以上，占地面积小； （2）性能系数高； （3）叶轮作旋转运动，运转平稳，振动小，噪声较低； （4）调节方便，在较大的冷量范围内能较经济地实现无级调节； （5）无气阀、填料、活塞环等易损件，工作比较可靠。 离心式冷水机组的缺点主要是： （1）由于转速高，对材料强度、加工精度和制造质量要求严格； （2）单级压缩机在低负荷时易发生喘振； （3）当运行工况偏离设计工况时，效率下降较快； （4）制冷量随蒸发温度降低而减少的幅度比活塞式快，制冷量随转数降低而急剧下降。 2．离心式冷水机组的组成 构成离心式冷水机组的部件中，区别于活塞式、螺杆式冷水机组的主要部件是离心压缩机，此外，其他主要辅助设备比如换热设备、润滑油系统、抽气回收装置等均有自己特点，在这进行简单介绍。 1）压缩机 空调用离心式冷水机组，通常都采用单级压缩，除非单机制冷量特别大(例如4500kW以上)，或者刻意追求压缩机的效率，才采用2级或3级压缩。单级离心制冷压缩机由进口调节装置、叶轮、扩压器、蜗室组成；多级离心制冷压缩机除了末级外，在每级的扩压器后面还有弯道和回流界，以引导气流进入下一级。图4.15示出了离心式制冷压缩机的典型结构。 图4.15 离心式制冷压缩机的典型结构 (a)单级离心式制冷压缩机；(b)多级离心制冷压缩机的中间级 1一齿轮箱体；2一机壳门；3一轮盖密封座；1一叶轮；2一扩压器； 4一叶轮；5一叶片调节机构；6—进口壳体；3一弯道；4一回流器； 7一轮盖密封；8一轮盘密封；9一右轴承；5一级内密封；6一中间加气孔 10一左轴承；11一推力盘；12—后壳体 由于离心式冷水机组在实际使用中的一些特殊要求，使得离心式制冷压缩机在结构上有其一些特点： ①离心式冷水机组采用的制冷剂的分子量都很大，音速低，在压缩机流道中的马赫数M比较高(特别是在叶轮进口的相对速度马赫数和叶轮出口的绝对速度马赫数一般都达到亚音速甚至跨音速)，这就要求在叶轮构型时特别注意气流组织，避免或减少气流在叶轮流遭中产生激波损失，同时适应制冷剂气体的容积流量在叶轮内变化很大的特点。
冷冻机工作原理 冷冻机工作原理1.单级制冷循环系统 单级制冷机是应用比较广泛的一类制冷机，它可以应用于制冰、空调、食品冷藏及工业生产过程等方面。单级制冷循环是指制冷剂在制冷系统内相继经过压缩、冷凝、节流、蒸发四个过程，便完成了单级制冷机的循环，即达到了制冷的目的。 制冷系统由蒸发器、单级压缩机、油分离器、冷凝器、贮氨器、氨液分离器、节流阀及其它附属设备等组成，相互间通过管子联接成一个封闭系统。其中，蒸发器是输送冷量的设备，液态制冷剂蒸发后吸收被冷却物体的热量实现制冷；压缩机是系统的心脏，起着吸入、压缩、输送制冷剂蒸汽的作用；油分离器用于沉降分离压缩后的制冷剂蒸汽中的油；冷凝器将压缩机排出的高温制冷剂蒸汽冷凝成为饱和液体；贮氨器用来贮存冷凝器里冷凝的制冷剂氨液，调节冷凝器和蒸发器之间制冷剂氨液的供需关系；氨液分离器是氨重力供液系统中的重要附属设备；节流阀对制冷剂起节流降压作用同时控制和调节流入蒸发器中制冷剂液体的流量，并将系统分为高压侧和低压侧两部分。 单级流程示意图 相关图片
2.双级制冷循环系统 双级制冷循环是在单级制冷循环的基础上发展起来的，其压缩过程分两个阶段进行，来自蒸发器的制冷剂蒸汽先进入低压级汽缸压缩到中间压力，经过中间冷却后再进入高压级汽缸，压缩到冷凝压力进入冷凝器中。一般蒸发温度在-25℃~-50℃时，应采用双级压缩机进行制冷。制冷系统由蒸发器、双级压缩机、油分离器、冷凝器、中间冷却器、贮氨器、氨液分离器、节流阀及其它附属设备等组成，相互间通过管子
联接成一个封闭系统。其中，中间冷却器利用少量液态制冷工质在中间压力下汽化吸热，使低压级排出的过热蒸汽得到冷却，降低高压级的吸气温度，同时还使高压液态制冷工质得到冷却。 双级流程示意图 相关图片: 3.蒸发式冷凝器运行原理 进入冷凝盘管的高温气态制冷剂通过盘管壁与盘管外侧喷淋水和空气进行热交换，制冷剂气体的温度随着在管内的时间加长而下降，由气态逐渐变成液态。用风机超强风力，使喷淋水充分覆盖在盘管外表面上，从而提高了换热效率。喷淋水和空气吸收盘管壁的热量后温度升高，部分水由液态变成气态，带走管壁上大量热量，湿热空气中的水份被挡水板截住引入PVC热交换层中，热空气排出。PVC热交换层中的水被流过的新风冷却，温度降低，流入集水槽中，再由水泵送入喷淋系统中，继续循环。散失到空气中的水份由水位控制装置自动调节补充。 运行原理图 相关图片:
螺杆式制冷压缩机的工作原理 发布时间：2012年4月20日 螺杆式制冷压缩机的工作原理 1、螺杆式制冷压缩机的特点 与活塞压缩机的往复容积式不同，螺杆式压缩机是一种回转容积式压缩机。与活塞压缩机相比，螺杆式制冷压缩机有以下优点： a．体积小重量轻，结构简单，零部件少，只相当于活塞压缩机的1/3～1/2； b．转速高，单机制冷量大； c．易损件少，使用维护方便； d．运转平稳，振动小； e．单级压比大，可以在较低蒸发温度下使用； f．排气温度低，可以在高压比下工作； g．对湿行程不敏感； h．制冷量可以在10%～100%之间无级调节； i．操作方便，便于实现自动控制； j．体积小，便于实现机组化。 缺点： 转子、机体等部件加工精度要求高，装配要求比较严格； 油路系统及辅助设备比较复杂；因为转速高，所以噪声比较大。 2、螺杆式制冷压缩机工作原理 双螺杆（压缩机）是由一对相互啮合、旋向相反的阴、阳转子，阴转子为凹型，阳转子为凸型。随着转子按照一定的传动比旋转，转子基元容积由于阴阳转子相继侵入而发生改变。侵入段（啮合线）向排气端推移，于是封闭在沟槽内的气体容积逐渐缩小，压力逐渐升高，压力升高到一定值（或者说转子旋转到一定位置）时，齿槽（密闭容积）与排气孔相通，高压气体排出压缩机，进入油分离器。吸气、压缩、排气过程见示意图。 3、内压比与螺杆压缩机经济性的关系 螺杆压缩机是没有气阀的容积型回转式压缩机，吸、排气孔的打开和关闭完全为几何结构决定的，即吸气终了的体积和压缩结束时的体积是固定的，即内容积比是固定的。而活塞压缩机的吸、排气阀片的打开是由吸、排气腔的压力决定的。 内容积比：Vi＝VS/Vd VS—吸气终了时的容积，Vd—压缩终了时的容积 内压力比：Za ＝Pd / P0 Pd—压缩终了压力，P0—吸入压力 可见，内压比是由内容积比决定的。所以，压缩终了压力Pd是由吸气压力和内容
离心式压缩机的工作原理是什么，为什么离心式压缩机要有那么高的转速? 答：离心式压缩机用于压缩气体的主要工作部件是高速旋转的叶轮和通流面积逐渐增加的扩压器。简而言之，离心式压缩机的工作原理是通过叶轮对气体作功，在叶轮和扩压器的流道内，利用离心升压作用和降速扩压作用，将机械能转换为气体压力能的。 更通俗地说，气体在流过离心式压缩机的叶轮时，高速旋转的叶轮使气体在离心力的作用下，一方面压力有所提高，另一方面速度也极大增加，即离心式压缩机通过叶轮首先将原动机的机械能转变为气体的静压能和动能。此后，气体在流经扩压器的通道时，流道截面逐渐增大，前面的气体分子流速降低，后面的气体分子不断涌流向前，使气体的绝大部分动能又转变为静压能，也就是进一步起到增压的作用。 显然，叶轮对气体作功是气体压力得以升高的根本原因，而叶轮在单位时间内对单位质量气体作功的多少是与叶轮外缘的圆周速度u2密切相关的：u2数值越大，叶轮对气体所作的功就越大。而u2与叶轮转速和叶轮的外径尺寸有如下关系： 式中 D2--叶轮外缘直径，m； n--叶轮转速，r/min。 因此，离心式压缩机之所以要有很高的转速，是因为： 1)对于尺寸一定的叶轮来说，转速n越高，气体获得的能量就越多，压力的提高也就越大； 2)对于相同的圆周速度(亦可谓相同的叶轮作功能力)来说，转速n越高，叶轮的直径就可以越小，从而压缩机的体积和重量也就越小； 3)由于离心式压缩机通过一个叶轮所能使气体提高的压力是有限的，单级压比(出口压力与进口压力之比)一般仅为1.3～2.0。如果生产工艺所要求的气体压力较高，例如全低压空分设备中离心式空气压缩机需要将空气压力由0.1MPa提高到0.6～0.7MPa，这就需要采用多级压缩。那么，在叶轮尺寸确定之后，压缩机的转速越高，每一级的压比相应就越大，从而对于一定的总压比来说，压缩机的级数就可以减少。所以，在进行离心式压缩机的设计时，常常采用较高的转速。但是，随着转速的提高，叶轮的强度便成了一个突出的矛盾。目前，采用一般合金钢制造的闭式叶轮，其圆周速度多在300m/s以下。 另外，对于容量较小的离心式压缩机而言，由于风量较小，叶轮直径也较小，可采用较高的转速；而容量较大的压缩机，由于叶轮直径较大，相应地转速也应低一些。例如，为国产3200m3/h
◎冷冻式干燥机工作原理 喷涂的原材料是否干净（可现场试验） 喷枪是否有问题（可现场操作） 清洗喷枪的清洗剂是否的问题（可现场操作） 现场喷漆人员的操作是否有问题（可向用户了解） 一、工况条件与技术指标 Working condition and technical data 进气温度（Inlet temperature): ≤80℃ 冷却方式（Cooling method): 风冷(Air-cooling) 进气压力（Inlet pressure): 0.4～1.0MPa 压力损失（Pressure drop): ≤0.03MPa 压力露点（Dew point): 2～10℃ 制冷剂（Refrigerant): R22 二、伽利略冷冻式干燥机产品特点： 1）人性化设计：科学合理结构设计，外型新颖，美观大方，操作、维护、保养方便，安装简便（无基础）。2）机器制冷系统及空气系统经专家结合全国各地不同工况的差异性进行综合准确计算，设计参数留20%以上的裕量。 3）制冷压缩机：采用国际知名品牌，如：松下、谷轮、泰康、美优乐公司等高性能制冷压缩机，低震动、低噪音、性能可靠、节能高效，确保整机的使用寿命长。压缩机防护等级为IP54级。 4）特殊热交换设计，可降低入口温度，并提高出口空气温度，可避免管路产生水滴，影响生产环境。5）多种形式（单、集、联控、PLC、变频等）的控制线路。适合不同用户的选用。 6）完善的智能保护装置：特设冷媒高低压保护、相序缺相保护、过低温保护以及自动融霜、故障自动停机、自动报警、电机过热保护等保护功能。 7）自动排水器按需设置，除水效率高。浮球式、电子定时可根据机器工况选择设置。 8）本机组采用独特的旋风式分离器。可将冷凝水从空气中彻底分离出来，并在各种气流条件下防止液态水份随压缩空气带出，保持高效的运行，达到最佳之干燥除水目的。 三、型号规格与性能参数 Model,size & technical data
往复式压缩机的工作原理 什么是压缩 往复式压缩机都有气缸、活塞和气阀。压缩气体的工作过程可分成膨胀、吸入、压缩和排气四个过程。 例：单吸式压缩机的气缸，这种压缩机只在气缸的一段有吸入气阀和排除气阀，活塞每往复一次只吸一次气和排一次气。 1 ,膨胀：当活塞向左边移动时，缸的容积增大，压力下降，原先残留在气缸中的余气不断膨胀。 2, 吸入：当压力降到稍小于进气管中的气体压力时，进气管中的气体便推开吸入气阀进入气缸。随着活塞向左移动，气体继续进入缸内，直到活塞移至左边的末端（又称左死点）为止。 3 ,压缩：当活塞调转方向向右移动时，缸的容积逐渐缩小，这样便开始了压缩气体的过程。由于吸入气阀有止逆作用，故缸内气体不能倒回进口管中，而出口管中气体压力又高于气缸内部的气体压力，缸内的气体也无法从排气阀跑到缸外。出口管中的气体因排出气阀有止逆作用,也不能流入缸内。因此缸内的气体数量保持一定，只因活塞继续向右移动，缩小了缸内的容气空间（容积），使气体的压力不断升高。 4 ,排出：随着活塞右移，压缩气体的压力升高到稍大于出口管中的气体压力时，缸内气体便顶开排除气阀的弹簧进入出口管中，并不断排出，直到活塞移至右边的末端（又称右死点为止。然后，活塞右开始向左移动，重复上述动作。活塞在缸内不断的往复运动，使气缸往复循环的吸入和排出气体。活塞的每一次往复成为一个工作循环，活塞每来或回一次所经过的距离叫做冲程。< 什么是压缩气体的三种热过程？ 气体在压缩过程中的能量变化与气体状态（即温度、压力、体积等）有关。在压缩气体时产生大量的热，导致压缩后气体温度升高。气体受压缩的程度越大，其受热的程度也越大，温度也就升得越高。压缩气体时所产生的热量，除了大部分留在气体中使气体温度升高外，还有一部分传给气缸，使气缸温度升高，并有少部分热量通过缸壁散失于空气中。 压缩气体所需的压缩功，决定于气体状态的改变。说通缩点，压缩机耗功的大小与除去压缩气体所产生的热量有直接关系。一般来说，压缩气体的过程有以下三种：等温压缩过程：在压缩过程中，把与压缩功相当的热量全部移除，使缸内气体的温度保持不变，这种压缩成为等温压缩。在等温压缩过程中所消耗的压缩功最小。但这一过程是一种理想过程，实际生产中是很难办到的。 绝热压缩过程：在压缩过程中，与外界没有丝毫的热交换，结果使缸内气体的温度升高。这种不向外界散热也不从外界吸热的压缩成为绝热压缩。这种压缩过程的耗功最大，也是一种理想压缩。因为实际生产中，无伦何种情况要想避免热量的散失，是很难做到的。 多变压缩过程：在压缩气体过程中，既不完全等温，也不完全绝热的过程，成为多变压缩过程。这种压缩过程介于等温过程和绝热过程之间。实际生产中气体的压缩过程均属于多变压缩过程。 什么是多级压缩？ 所谓多级压缩，即根据所需的压力，将压缩机的气缸分成若干级，逐级提高压力。并在每级压缩之后设立中间冷却器，冷却每级压缩后的高温气体。这样便能降低每级的排气温度。
压缩机制冷原理 点击次数：2295 发布时间：2009-12-1 17:00:08 压缩机制冷原理 作者：admin 最简单的制冷由四大要件组成：①压缩机；②冷凝器；③节流阀；④蒸发器； 首先讲讲什么叫制冷。制冷两字只能说是技术上的术语，严格讲是错误的，世界上没有那国的科学家能制造出“冷”来。那到底什么是冷，先举例说明：在寒冬腊月，气温降到－5℃，我们说今天天气真冷，可东北人说不冷；在大伏天，气温在＋32℃时，我们会说不算热，但气温突然降到＋25℃，我们会说太冷了；这冷是随着人的常识来定的，在物理学中没有冷的定义。在工程中冷是跟着生产需要而定的。如老总问，冷库打冷了吗？你说打冷了，这个冷是指－18℃；老总问，水果库温度稳定吗？你说很稳定，这回答的含义是水果库温度稳定在±0℃了，这是我们这个行业对冷的定义。但是我们还是把这种利用机械设备把降温对象降到所需温度的方法叫制冷，这就是术语。什么叫制冷，比如我们将装有一公斤20℃冷水的水壶放到一块烧到500℃的铁板上，没有多久水就开了，如果不拿开水壶，不多久水就干了。大家和说钢板在对水加热，反过来也可以说水在对钢板降温。而且，降了多少度，都可计算出来，因为一公斤水从20℃升到100℃，它需要外界提供它80大卡热量，水从100℃到烧干，它需要外界提供539大卡热量，也就是说一公斤20℃冷水烧到干，要外界提供619大卡热量。如果按制冷的角度它从外界或钢板中提取了619大卡热量而变成了水蒸汽，使钢板降温了，这就是制冷，是利用水对钢板制冷。如果将水倒在钢板上，那就更直观了。 在上述的制冷过程中，如果钢板的大小一定，并排除外界空气的降温因素，那么钢板降了多少度，是可以精确计算出来的。在这里所述及到的‘热量’、‘温度’、‘大卡’、‘℃’等物理量，我想学过物理的人都能理解。初中物理就讲到，热量总是通过传导、对流、辐射，从温度高的物体转移到温度低的物体，绝不可能反过来进行。一个物体失去一些热量后，它的温度也会降低一些。我们的目的就是通过制冷系统，将商品中和空气中的热量向比商品温度更低的制冷剂传递，达到降低商品温度的目的。 我们的制冷系统与锅炉的制热系统在热力学上来讲是完全一样的，它们的热传导公式也完全一样，我们先以锅炉作比拟，进一步讲讲制冷剂在制冷时的作用。上面讲的烧水壶也可算是一只锅炉，不过水烧开了，我们就灌热水瓶了，如果我们在壶嘴上套根管子，通到浴室，那就可以洗桑拿了，水壶就成小锅炉了。要注意的是这时水壶中的水永远是100℃，水壶出口处的蒸汽温度也是100℃，为什么不是110℃，不是90℃？这是因为在一个大气压下水的沸腾温度是100℃，这是水的物理性能所决定了的。在青藏高原，大气压力较低，水70℃左右就开了，没有高压锅就只能吃夹生饭，而在高压锅里，温度可达到110℃，因为高压锅排气阀的重量，刚好使锅内压力保持在1Kg/CM2表压力（实际是2个大气压）。一般小型锅炉可烧4Kg/CM2表压力蒸汽，蒸汽温度也接近140℃，锅炉中的水温也与蒸汽温度一样也是140℃。煤气炉的火头温度可达1000℃左右，火头将热量传递给水，使水的温度上升直达沸点，一公斤水从沸点到烧干（全部变成蒸汽），将从煤气火头中带走的热量与上面所讲水壶给钢板降温是一样的，接近壶底的火焰是一个降温过程。锅炉中的煤燃烧温度在1200℃左右，没有锅炉中水的降温，锅炉中的排管将被烧塌。从我们的角度来讲，在这里的水就是制
磁悬浮离心式冷水机组节能原理 1.采用磁悬浮无油压缩机 磁悬浮离心式冷水机组的核 心部件磁悬浮无油压缩机。磁悬 浮压缩机大致可分为压缩部分、 电机部分、磁悬浮轴承及控制器、 变频控制部分如图1所示。其中 压缩部分由两级离心叶轮和进口 导叶组成，两级叶轮中间预留补气口，可实现中间补气的两级压缩。压缩机采用永磁电机，结合集成在压缩机上的变频器设计，可实现0~48000r／min的宽广转速变化。叶轮直径小，磁悬浮轴承悬浮运转，启动转矩相应减小，结合变频和软启动模块，压缩机启动电流只需２A。磁悬浮轴承及其控制是该型压缩机的核心。 图2 磁悬浮轴承结构示意图 如图2所示，该压缩机设有２组径向和１组轴向磁悬浮轴承，在控制器的控制下，运行过程中可始终保证主轴与轴承座之间有约7μｍ的间隙由于无机械摩擦，相对于传统机组，减少了电机损耗，变频损耗，轴承损耗，轴承损耗。使输出能量损耗只有%，相比传统机组%，磁悬浮离心机组具有明显的节能优势，如图3所示 图1 磁悬浮压缩机图3 磁悬浮机组与其他机组能量损失对比
2.部分负荷优化节能 机组绝大部分时间是在部分负荷下运行的，当机组在部分负荷情况下，压缩机的部分节能优势来自于2个方面；第一是压缩机流量的减少而降低转速；第二是由于蒸发温度的提高和冷凝温度的降低带来的压力比下降从而降低转速。 当环境温度发生变化时，建筑冷负荷也相应变化。若冷水出水温度设定值不变，冷负荷降低。使得相应的冷水回水温度降低，对应的冷机蒸发温度上升。同时负荷小，冷却水进回水温度也会降低，冷凝温度相应降低。综合蒸发温度和冷凝温度变化，不难发现，部分负荷时冷机的工作压力比减小。传统离心机采用进口导叶调节，也只能在一定范围内适应这种压力比变化。只有采用变频技术的离心机才可以通过调节转速以适应压力比的变化。通过降低转速，降低压缩机功耗。而在实际工作中，普通变频离心机由于回油等技术限制，只能在一定范围内进行变频，因此获得的节能效果有限。只有采用磁悬浮变频冷水机组才能根据实际负荷和压力比调节转速，比传统技术的冷水机在部分负荷下表现出了极高的性能，如图4所示。从而获得最大的节能效果。 图4 磁悬浮机组与其他机组性能曲线对比
主要工作原理 螺杆压缩机是利用一对相互啮合的阴阳转子来实现空气的持续吸气、压缩、排气等过程，主动转子为5纹螺旋，从动转子为6条齿槽，采用独特齿形，可产生高压缩效率。 1.空气从进气口吸入，充满封闭的齿轮间。 2.转子通过旋转的啮合使封闭的齿形的容积缩小，从而使空气得到压缩。 3.空气从敞开的齿间排出 以上过程随着转子不停的旋转啮合，不断产生脉动空气。 压缩空气中的水份来自何处？ 一般大气中的水份皆呈气态，不易察觉其存在，但若经空气压缩机压缩及管路冷却后，则会凝结成液态水滴。举例说明：在大气温度30°c，相对湿度75％状况下，一台空气压缩机，吐出量3nm3/min,工作压力为0.7Mpa,运转24小时压缩空气中约含100l的水份。 为何须要干燥的空气？ 假如没有使用任何可以除去水气的方法，立即可见的影响是造成产品品质不良，设备发生故障，严重影响生产流程，增加生产成本等不良后果，损失甚巨。 什么是露点温度？ 即是一种检测压缩空气系统干燥度的温度，换句话说，就是空气中水份凝结成水滴的温度。露点温度愈低，压缩空气中所含的水份就愈少。 冷冻式压缩空气干燥机根据空气冷冻干燥原理，利用制冷设备将压缩空气冷却到一定的露点温度后析出相应所含的水分，并通过分离器进行气液分离，再由自动排水器将水排出，从而使压缩空气获得干燥。 离心压缩机：指气体在压缩机中的运动是沿垂直于压缩机轴的径向进行的。离心压缩机排气均匀，气流无脉冲，无油，性能曲线平坦，操作围较宽。 压缩和压缩比 1、压缩 绝热压缩是一种在压缩过程中气体热量不产生明显传入或传出的压缩过程。在一个完全隔热的气缸上述过程可成为现实。等温压缩是一种在压缩过程中气体保持温度不变的压缩过程。 2、压缩比：（R）
节流机构 节流是压缩式制冷循环不可缺少的四个主意过程之一。节流机构的作用有两点：一是对从冷凝器中出来的高压液体制冷剂进行节流降压为蒸发压力；二是根据系统负荷变化，调整进入蒸发器的制冷剂液体的数量。 常用的节流机构有手动膨胀阀、浮球式膨胀阀、热力膨胀阀以及阻流式膨胀阀(毛细管)等。它们的基本原理都是使高压液态制冷剂受迫流过一个小过流截面，产生合适的局部阻力损失(或沿程损失)，使制冷剂压力骤降，与此同时一部分液态制冷剂汽化，吸收潜热，使节流后的制冷剂成为低压低温状态。 一、手动节流阀手动膨胀阀和普通的截止阀在结构上的不同之处主要是阀芯的结构与阀杆的螺纹形式。通常截止阀的阀芯为一平头，阀杆为普通螺纹，所以它只能控制管路的通断和粗略地调节流量，难以调整在一个适当的过流截面积上以产生恰当的节流作用。而节流阀的阀芯为针型锥体或带缺口的锥体，阀杆为细牙螺纹，所以当转动手轮时，阀芯移动的距离不大，过流截面积可以较准确、方便地调整。 节流阀的开启度的大小是根据蒸发器负荷的变化而调节，通常开启度为手轮的1/8至1 /4周，不能超过一周。否则，开启度过大，会失去膨胀作用。因此它不能随蒸发器热负荷的变动而灵敏地自动适应调节，几乎全凭经验结合系统中的反应进行手工操作。 目前它只装设于氨制冷装置中，在氟利昂制冷装置中，广泛使用热力膨胀阀进行自动调节。 二、浮球节流阀 1、浮球节流阀的工作原理浮球节流阀是一种自动调节的节流阀。其工作原理是利用一钢制浮球为启闭阀门的动力，*浮球随液面高低在浮球室中升降，控制一小阀门开启度的大小变化而自动调节供液量，同时起节流作用的。当容器内液面降低时，浮球下降，节流孔自行开大，供液量增加；反之，当容器内液面上升时，浮球上升，节流孔自行关小，供液量减少。待液面升至规定高度时，节流孔被关闭，保证容器不会发生超液或缺液的现象。 2、浮球节流阀的结构型式与安装要求浮球节流阀是用于具有自由液面的蒸发器，液体分离器和中间冷却器供液量的自动调节。在氨制冷系统中广泛应用的是一种低压浮球阀。低压浮球阀按液体在其中流通的方式，有直通式和非直通式两种。直通浮球节流阀的特点是，进入容器的全部液体制冷剂首先通过阀孔进入浮球室，然后再进入容器。因此，结构和安装比较简单，但浮球室的液面波动大。非直通式浮球节流阀的特点是，阀座装在浮球室外，经节流后的制冷剂不需要通过浮球室而沿管道直接进入容器。因此，浮球室的液面较平稳，但其结构与安装均较复杂。 目前我国冷冻机厂生产的浮球节流阀都是这种非直通式的。这种浮球节流阀的结构是由壳体、浮球、杠杆、阀座、平衡管、阀芯和盖等组成。 浮球节流阀在安装时的要求是浮球室的气体平衡管应接在筒身上，而不应接在液体分离器的吸气管上。液体平衡管不应接在液体分离器与蒸发器之间的供液管上，也不应接在低
空气压缩机工作原理及使用 第一章空气压缩机工作原理及使用 第一节工作原理 驱动机启动后，经三角胶带，带动压缩机曲轴旋转，通过曲柄杆机构转化为活塞在气缸内作往复运动。当活塞由盖侧向轴运动时，气缸容积增大，缸内压力低于大气压力，外界空气经滤清器，吸气阀进入气缸；到达下止点后，活塞由轴侧向盖侧运动，吸气阀关闭，气缸容积逐渐变小，缸内空气被压缩，压力升高，当压力达到一定值时，排气阀被顶开，压缩空气经管路进入储气罐内，如此压缩机周而复始地工作不断地向储气罐内输送压缩空气，使罐内压力逐渐增大，从而获得所需的压缩空气。 第二节空压机的安装、起动、运转和停车 （一）机器的安放 空压机应安放在空气流通、光线充足、四周平坦的地方，以便操作管理和保证风冷效果。 （二）开机前的检查和准备 1、检查机器各部位是否处于正常状态，紧固件有否松动等。 2、加注润滑油：空压机冬季用13号、夏季用19号压缩机油，加油至视油窗2/3处为宜。注意：在气温较低地区，应防止润滑油凝结。 3、用手盘动空压机风扇2-3转，检查有无障碍感或异常声响。 4、打开储气罐上的输气闸阀，使其处于全开状态。 5、对电动空压机，由电工决定起动方式，接线后先作点起动，检查曲轴旋转方向是否如安全罩上的箭头所示；对柴动空压机，还要按柴油机说明书对柴油机进行检查、准备。 （三）起动 （1）起动电动机，并注意电动机的转向是否正确； （2）待电动机运转正常后勤工作，逐渐打开减荷阀，使空压机投入正常运转。 （四）运转中注意事项 （1）注意各部声响和震动情况； （2）注意检查注油器油室的油量是否足够，机身油池内的油面是否在油标尺规定的范围内，各部供油情况是否良好； （3）注意检查电气仪表的读数和电动机的温度； （4）空压机每工作两小时，将中间冷却器、后冷却器内的油水排放一次；每班将风包内的油水排放一次。 （5）注意检查各部温度和压力表的读数； ①润滑油压力在（1.47~2.45）×105N/m2, 但不低于0.981×105N/m2; ②冷却水最高排水温度不超过40℃;
制冷压缩机的工作原理及结构 第一节螺杆式制冷压缩机的工作原理 1、螺杆式制冷压缩机的特点 与活塞压缩机的往复容积式不同，螺杆式压缩机是一种回转容积式压缩机。与活塞压缩机相比，螺杆式制冷压缩机有以下优点： a.体积小重量轻，结构简单，零部件少，只相当于活塞压缩机的1/3～1/2； b.转速高，单机制冷量大； c.易损件少，使用维护方便； d.运转平稳，振动小； e.单级压比大，可以在较低蒸发温度下使用； f. g.对湿行程不敏感； h. 制冷量可以在10%～ 100%之间无级调节； i.操作方便，便于实现自动控制； j.体积小，便于实现机组化。 缺点： 转子、机体等部件加工精度要求高，装配要求比较严格；
油路系统及辅助设备比较复杂；因为转速高，所以噪声比较大。2、螺杆式制冷压缩机工作原理 双螺杆（压缩机）是由一对相互啮合、旋向相反的阴、阳转子，阴转子为凹型，阳转子为凸型。随着转子按照一定的传动比旋转，转子基元容积由于阴阳转子相继侵入而发生改变。侵入段（啮合线）向排气端推移，于是封闭在沟槽内的气体容积逐渐缩小，压力逐渐升高，压力升高到一定值（或者说转子旋转到一定位置）时，齿槽（密闭容积）与排气孔相通，高压气体排出压缩机，进入油分离器。吸气、压缩、排气过程见示意图。 3、内压比与螺杆压缩机经济性的关系 螺杆压缩机是没有气阀的容积型回转式压缩机，吸、排气孔的打开和关闭完全为几何结构决定的，即吸气终了的体积和压缩结束时的体积是固定的，即内容积比是固定的。而活塞压缩机的吸、排气阀片的打开是由吸、排气腔的压力决定的。 内容积比：Vi=VS/Vd VS—吸气终了时的容积，Vd—压缩终了时的容积 内压力比：Za = Pd / P0 Pd—压缩终了压力，P0—吸入压力 可见，内压比是由内容积比决定的。所以，压缩终了压力Pd是由吸气压力和内容积比决定的。 外压力比：Zy = Py / P0 Py—排气背压力，或者说冷凝压力
