隧道⼆次衬砌⾸件⼯程施⼯⼯艺总结报告⼆次衬砌⾸件⼯程施⼯⼯艺总结报告⼀、⼯程概况陈⽥坑隧道为连拱（岩质）隧道，隧道屯溪端桩号为K68+555，设计标⾼为184.392m；景德镇端桩号为K68+740，设计标⾼为183.490m；隧道长185m，最⼤埋深为52.1m。
隧道纵坡为1.10%和-2.100%，变坡点为K68+650，隧道平⾯上均呈直线展布，总体⾛向为260°。
隧道设计净宽2×10.25m、净⾼5.0m，设计时速80K/h。
⼆、施⼯⼯艺总结1、⼯程测量对每模⼆次衬砌，都将在模板台车就位后⽤经纬仪测量其轴线偏位，⽤⽔准仪测量其⾼程偏差；拆模后也将复测⼀次。
2、地表⽔与地下⽔防治按照“以排为主，防排结合，综合治理”的原则进⾏。
防、截、排、堵相结合，形成完整的房排⽔系统，使隧道防⽔可靠，排⽔畅通。
隧道洞⾝采⽤⼟⼯布加防⽔板防护，Φ50打孔波纹管及引⽔经纵向排⽔管、横向引⽔管将⽔排到中⼼⽔沟中。
3、排⽔盲沟管的施⼯⼯艺纵向排⽔盲沟在衬砌施⼯前连接好，严格按照图纸盲沟布置图的位置将三通管与横向泄⽔管连接。
最后在防⽔板施⼯时⼀并将环向和纵向排⽔盲管半包围4、防⽔层、⽌⽔带、⽌⽔条施⼯4.1防⽔层的铺设防⽔板利⽤多功能作业平台车⽤吊环法整幅式挂设，采⽤⽆钉挂设⼯艺施⼯，使⽤强⼒钉及热融衬垫将⼟⼯布固定在喷射砼基⾯上，⽤压焊器使热融衬垫与防⽔板热融焊接，铺设在⼟⼯布表⾯。
施⼯中使⽤两个作业平台车，每个长6m。
⼀个⽤作基⾯处理，⼀个⽤作挂防⽔层，基⾯处理通常超前于防⽔层作业两个循环。
防⽔板多功能作业平台⽰意如下：防⽔板铺设作业台车(正⾯)两防⽔层搭接宽度不⼩于10cm，接缝采⽤热合机进⾏双缝焊接。
焊接时，其焊接温度和速度根据材质由试验确定。
焊接完成后，对焊缝进⾏⽓密性检查。
（⼀）防⽔层铺设前的准备⼯作1.测量隧道坑道开挖断⾯，对⽋挖部位应加以凿除，对喷射混凝⼟表⾯凹凸显著部位应分层喷射找平；外露的锚杆头及钢筋⽹应头齐根切除，并⽤⽔泥砂浆抹平，使混凝⼟表⾯平顺。
XX高速公路XX合同段隧道二衬首件工程施工总结一、工程施工概况我项目部选取具有代表性的望江寺隧道右线YK33+415~YK33+406作为首件工程。
二、施工机具及人员1、机具：2、劳动力投入总数对于首件工程施工我公司施工难度、技术复杂的特点、我段在人员配置上特为严谨，由从事连年隧道施工有丰硕施工经验的高素质人材组建项目领导部，下设总工办、工程科、实验室、财务科、安全办、综合办、机料科等各科室，均配备专业人员，施工现场主要人员安排现场施工负责人：现场技术负责人：现场技术员：质量查验负责人：焊工3人、钢筋工10人、架管工5人、杂工6人材料员：电工：现场实验员：三、钢筋工程(1)衬砌结构钢筋在工地加工厂配料、切断、弯制、加工成形后运到现场安装。
(2)依照设计图及有关规范施工，做到钢筋安装位置准确，搭接符合规范、结构尺寸符合设计、绑扎牢固不变形等。
(3)钢筋安装施工误差及焊接质量符合规范要求。
(4)钢筋采用铁丝绑扎，也可用电焊点焊，所有钢筋间的接触点进行绑扎及点焊。
(5)按规范要求的数量和频度进行钢筋实验。
四、模板工程二次衬砌采用正规厂家生产的模板台车施工，台车要按照本隧道的施工特点和隧道尺寸进行加工，而且通过有关技术鉴定和受力计算，符合要求方可用于施工。
台车长度9米，共利用2台，左右洞各一台。
(1)模板台车结构模板台车结构示用意如下：衬砌台车示用意(2)模板台车衬砌施工工艺流程模板台车衬砌工艺流程图(3)主要技术办法①砼原材料：粗骨料最大粒径不大于 4 cm，砂采用中粗砂，水泥标号不低于；②砼塌落度8~12cm，为了降低水灰比，可在砼中加入减水剂，禁止利用已经初凝的砼；③灌注砼时应注意对称灌注，左右高差不该大于1.5米；④浇筑砼必需对称分层浇筑，振捣密实又不超振；⑤砼灌注封顶时，要注意观察砼是不是到位，灌满后必需停止输送砼，不然会致使压坏模板台车；⑥脱模时间选择：夏日12~15小时，冬季15~24小时，脱模时间过早，可能会拉坏砼；过晚脱模困难。

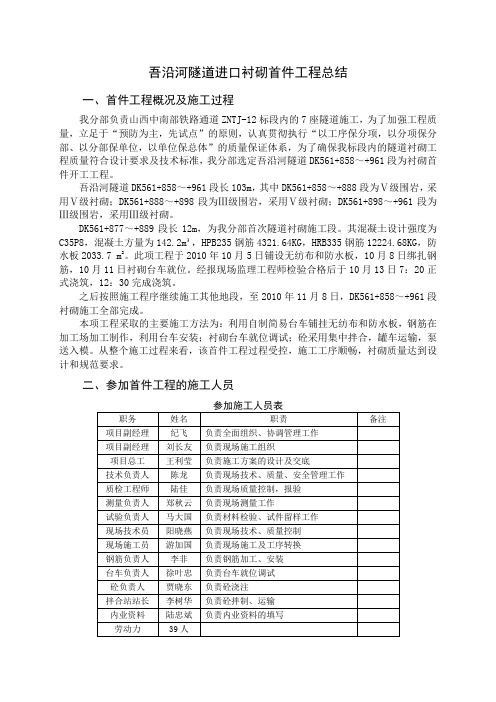

吾沿河隧道进口衬砌首件工程总结一、首件工程概况及施工过程我分部负责山西中南部铁路通道ZNTJ-12标段内的7座隧道施工，为了加强工程质量，立足于“预防为主，先试点”的原则，认真贯彻执行“以工序保分项，以分项保分部、以分部保单位，以单位保总体”的质量保证体系，为了确保我标段内的隧道衬砌工程质量符合设计要求及技术标准，我分部选定吾沿河隧道DK561+858～+961段为衬砌首件开工工程。
吾沿河隧道DK561+858～+961段长103m，其中DK561+858～+888段为Ⅴ级围岩，采用Ⅴ级衬砌；DK561+888～+898段为Ⅲ级围岩，采用Ⅴ级衬砌；DK561+898～+961段为Ⅲ级围岩，采用Ⅲ级衬砌。
DK561+877～+889段长12m，为我分部首次隧道衬砌施工段。
其混凝土设计强度为C35P8，混凝土方量为142.2m³，HPB235钢筋4321.64KG，HRB335钢筋12224.68KG，防水板2033.7 m2。
此项工程于2010年10月5日铺设无纺布和防水板，10月8日绑扎钢筋，10月11日衬砌台车就位。
经报现场监理工程师检验合格后于10月13日7：20正式浇筑，12：30完成浇筑。
之后按照施工程序继续施工其他地段，至2010年11月8日，DK561+858～+961段衬砌施工全部完成。
本项工程采取的主要施工方法为：利用自制简易台车铺挂无纺布和防水板，钢筋在加工场加工制作，利用台车安装；衬砌台车就位调试；砼采用集中拌合，罐车运输，泵送入模。
从整个施工过程来看，该首件工程过程受控，施工工序顺畅，衬砌质量达到设计和规范要求。
二、参加首件工程的施工人员三、衬砌施工方案及工艺流程1、衬砌施工方案利用自制简易台车铺挂无纺布和防水板，钢筋在加工场加工制作，利用台车安装；衬砌台车就位调试；砼采用集中拌合，罐车运输，泵送入模，矮边墙与拱墙一次浇筑成型。
2、衬砌施工工艺流程衬砌施工工艺流程见下图。
隧道工程二次衬砌首件工程施工总结一、工程背景随着城市化进程的加速和交通基础设施的不断完善，隧道工程作为连接城市各区域的重要通道，其施工质量直接关系到工程的安全性和使用寿命。
二次衬砌作为隧道工程中的关键环节，其施工质量对隧道结构的稳定性和耐久性具有重要影响。
二、工程概述本隧道工程全长5公里，设计为双向四车道，二次衬砌首件工程作为整个隧道工程的重要组成部分，其施工质量对后续工程具有重要的示范和指导作用。
三、施工准备施工方案设计根据隧道工程的具体情况，设计了详细的二次衬砌施工方案，包括施工流程、施工方法、材料选择等。
施工团队组建组建了一支由经验丰富的工程师和技术人员组成的施工团队，并进行了严格的安全和技术培训。
施工设备准备根据施工方案，准备了模板、钢筋加工设备、混凝土搅拌站、运输设备等必要的施工机械。
材料供应保障确保了施工所需的各类材料，如混凝土、钢筋、模板等的及时供应。
四、施工过程一次衬砌施工在二次衬砌施工前，完成了一次衬砌的施工，确保了隧道的初步稳定性。
测量放线对二次衬砌的位置进行了精确的测量和放线，确保施工的准确性。
钢筋加工与安装根据设计要求，进行了钢筋的加工和安装，确保了钢筋结构的稳定性。
模板安装安装了符合设计要求的模板，为混凝土浇筑提供了良好的成型条件。
混凝土浇筑采用高性能混凝土进行二次衬砌的浇筑，严格控制混凝土的质量。
养护与拆模浇筑完成后，对混凝土进行了适当的养护，确保了混凝土的强度和耐久性。
五、施工质量控制原材料检验对所有进场的原材料进行了严格的检验，确保材料质量符合施工要求。
施工过程监控在施工过程中，实施了严格的质量监控，对施工质量进行了实时的检查和控制。
施工质量检测施工完成后，对二次衬砌的混凝土强度、钢筋保护层厚度等进行了全面的检测。
六、施工问题与解决施工进度问题在施工过程中，遇到了一些影响施工进度的问题，如设备故障、材料供应不及时等。
通过及时的调整和优化，解决了这些问题。
施工质量问题在施工过程中，也发现了一些质量问题，如混凝土浇筑不均匀、钢筋安装不到位等。
隧道二次衬砌首件工程工艺总结一、首件工程概况毕生高速公路第8合同段为了加强工程质量，立足于“预防为主，先试点”的原则，认真贯彻执行“以工序保分项，以分项保分部、以分部保单位，以单位保总体”的质量保证体系，为了确保我合同段内的隧道二次衬砌工程质量符合设计要求及技术标准，我部在艾门坳隧道ZK76+561.8～ZK76+571.8处施工二次衬砌为首件工程，ZK76+561.8～ZK76+571.8属于S-Va围岩支护，二衬厚度50cm，采用C25混凝土浇注，共计108.54立方米；所需要原材主要有防水板218.16m2；无纺土工布218.16m2；Ⅰ级钢筋710.64kg；Ⅱ级钢筋7773.03kg。
二、参加首件工程的施工人员三、机械设备配臵横石梁隧道二次衬砌主要机械设备表四、隧道二衬施工的方案1、二次衬砌施工时间确定二次衬砌施工时间应符合以下条件：（1）、围岩和初期支护变形基本稳定后进行；（2）、拱脚处水平收敛速度＜0.2mm/天；拱部下沉速度＜0.15mm/天；（3）、施作二次衬砌前的累计位移值，已达到极限相对位移值80%以上；（4）、初期支护表面的裂隙不在继续发展。
2、施工准备①、将初期支护侵入二次衬砌设计范围内的锚杆头、小导管头等影响防水板铺设的杂物清理干净、并喷射混凝土找平。
②、衬砌台车拼装完成，并检查好模板的刚度、液压系统、模板表面平整度、模板接缝错台情况处理，并刷好脱模剂。
③、选定配合比，砂、石、水泥、无纺土工布、防水板等原材料进场，并验收合格待用。
④、浇筑混凝土前将基底表面的积水、杂物、泥浆等松散物清除干净。
⑤、2台搅拌站、4台混凝土运输罐车、4台插入式振捣棒、混凝土输送泵等机械设备检修后待用。
⑥、二次衬砌施工前，驻地办总监组织项目部技术人员、施工队现场作业人员对二衬钢筋绑扎、台车就位及混凝土浇筑做现场技术交底。
3、初支检测及围岩稳定检测项目部组织试验室、工程部、质安部进行自检，监理抽检合格，初期支护资料完善；断面检测合格，净高、净宽几何尺寸符合图纸要求。
隧道衬砌首件工程施工总结一、工程概况本项目隧道衬砌首件工程位于某山脉中，隧道全长约3公里，隧道衬砌采用二次衬砌结构，主要包括初期衬砌和二次衬砌。
初期衬砌采用喷射混凝土支护，二次衬砌采用钢筋混凝土衬砌，厚度为50cm。
隧道穿越地层主要为泥岩、砂岩和页岩，地质条件复杂，施工过程中存在较大的安全风险。
二、施工准备1. 技术准备：在施工前，我们组织技术人员对隧道衬砌施工方案进行了深入研究，明确了施工工艺、施工顺序和质量标准。
同时，我们还针对地质条件，制定了相应的施工措施，确保施工安全。
2. 材料准备：我们严格把控原材料质量，选择了具有良好力学性能的混凝土和钢筋，确保衬砌结构的稳定性和耐久性。
3. 机械设备准备：我们投入了足够数量的搅拌站、混凝土输送泵、混凝土搅拌车等设备，确保混凝土的供应。
4. 人员组织：我们组织了专业的施工队伍，对施工人员进行技术培训和安全教育，确保施工过程中的安全和质量。
三、施工过程1. 初期衬砌施工：根据地质条件，我们采用喷射混凝土进行初期衬砌，喷射混凝土层厚度根据围岩情况调整。
在喷射混凝土过程中，我们严格控制喷射速度和喷射压力，确保混凝土与围岩紧密结合。
2. 二次衬砌施工：在初期衬砌完成后，我们立即进行二次衬砌施工。
首先进行钢筋绑扎，然后进行模板安装，最后进行混凝土浇筑。
在混凝土浇筑过程中，我们采用一次性浇筑完成，确保混凝土的整体性。
3. 施工质量控制：在施工过程中，我们严格遵循施工方案和质量标准，对每个施工环节进行质量控制。
同时，我们加强施工过程中的监测，及时发现和解决问题。
四、施工成果通过全体施工人员的努力，本项目隧道衬砌首件工程顺利完工。
经检测，衬砌结构质量符合设计要求，混凝土强度达到设计值，隧道衬砌外观平整、密实，无裂缝、蜂窝等质量问题。
同时，施工过程中未发生安全事故，确保了施工人员的生命安全和工程的顺利进行。
五、总结本项目隧道衬砌首件工程施工过程中，我们严格遵循施工方案和质量标准，加强施工过程中的控制和监测，确保了施工质量和安全。
新建玉溪至磨憨铁路站前工程YMZQ-10标麻栗寨隧道二次衬砌首件工程施工总结编制：中铁二十一局集团有限公司玉磨铁路项目经理部2016年10月麻栗寨隧道二次衬砌首件工程施工总结为了加强麻栗寨隧道二次衬砌工程质量管理，确保工程质量优质，质量目标明确，减少盲目施工，施工前确定标准的施工工艺，施工工艺通过首件试验确定。
为了确保我标段内的二次衬砌工程质量符合设计要求及技术标准，麻栗寨隧道DK202+985～DK205+117进口工区为我标段二次衬砌首件工程。
一、首件工程概况麻栗寨隧道DK203+010～DK203+022衬砌类型为V c，本次施工长度为12m，二次衬砌采用C40钢筋混凝土，其中拱墙厚度为50cm，仰拱厚度为50cm，环向主筋为Φ22螺纹钢，纵向间距为20cm；纵向分布筋采用Φ12螺纹钢，环向间距为25cm，箍筋采用φ8钢筋。
首件二次衬砌设计C40混凝土量为139m3（不含仰拱）。
二、首件工程目的通过首件工程的技术经验，全面、客观的分析影响工程质量的各种因素，对各项工艺、技术和质量指标进行综合评价，从而得到更加科学、合理的施工工艺，为后续的批量生产建立质量控制目标和措施，避免技术、工艺等各种原因造成的各种隐患。
三、资源配置1、人员安排具体安排四个作业工班负责施工，其工作内容如下：钢筋班：负责钢筋加工安装。
混凝土班：负责混凝土灌注、振捣、养护、拆模。
机械班：负责施工机械正常工作、维修及保养。
杂工班：负责配合其它班组现场施工及水电维修。
2、机械安排四、施工时间2016年10月11日贴土工布及防水板，2016年10月12日～2016年10月14日钢筋绑扎，2016年10月15日台车就位及挡头模板安装，2016年10月16日～2016年10月17日混凝土浇筑。
五、施工工艺及控制参数1、混凝土原材料的质量控制对砂、碎石原材料进行严格挑选，砂、碎石的各项指标均符合相关规范要求。
2、混凝土拌合物的质量控制（1）严格按照混凝土设计配合比施工在总监办、监理组实验室指导下，由我部工地实验室按有关技术规范进行试配完成施工配合比设计。
宣宁高速公路路基工程第四合同段洞身衬砌首件施工总结报告在隧道施工中，初支完成后进行仰拱衬砌、回填、防排水和衬砌施工。
仰拱一般采用钢支撑，钢筋网，连接钢筋等，衬砌用C25钢筋混凝土，回填用C15片石混凝土，二衬用C25钢筋混凝土。
仰拱初支属于隐蔽工程，由于影响支护施工质量的因素很多，仰拱二衬钢筋及衬砌钢筋施工对其施工过程每一环节都必须要严格按施工规范实施。
本段作为衬砌支护首件工程,更对以后的衬砌支护施工起着样板引路的作用,因此对各种影响因素都必须有详细的考虑，施工前周密计划、合理安排,施工过程中严加控制,施工后及时总结，最终达到首件工程资料实、工程实体美、工程成品优良。
一、工程概况本标段xx隧道位于整体式路基段，为连拱隧道，起讫桩号为K26+933-K27+123,全长190m.xx隧道全部贯穿V级围岩段。
隧道最大埋深约35m。
根据目前现场情况初步选定xx隧道xx端右幅K27+110~K27+101为试验段。
本隧道衬砌支护主要包含Ф22、Ф12、Ф8钢筋、仰拱初支包含C25早强喷射混凝土、Ф8钢筋网、连接钢筋及I20a的工字钢钢拱架。
二、施工准备1 .收集完整的施工资料在正式施工前具备了下列工程资料：(1). 建筑物场地工程地质和水位地质资料；(2). 洞身衬砌施工图及图纸会审纪要；(3). 主要施工机械及其配套设备的技术性能资料；(4). 洞身衬砌支护的施工组织设计；(5). 洞身衬砌支护所用建材（水泥、砂、石、钢筋）的质检报告；2.编制了施工计划(1). 制定了施工作业计划和劳动力组织计划；(2). 制定了机械设备、工具、材料供应计划；三、施工时间2011年3月10 日开工，2011 年3 月15 日完工。
四、施工工艺控制及参数总结仰拱开挖按5m控制的，工字钢按0.75m每榀安装。
仰拱二衬，边墙和拱部用ɸ8、Φ12、Φ22的钢筋和C25防水混凝土浇筑。
仰拱回填用C15的片石混凝土回填。
主筋按间距25±1cm控制，纵向筋按间距25±2cm控制.箍筋按25cm梅花布置。
云南香格里拉至丽江高速公路土建施工第七项目部XX隧道二次衬砌首件制施工总结编制：审核：审批：云南香丽高速公路土建施工第七项目部二〇一六年七月二十日目录一、“首件制”实施的目的 (1)二、混凝土衬砌首件工程概况 (1)三、混凝土衬砌首件工程质量目标、施工工艺及控制要点 (1)1、仰拱施工 (1)1.1、质量目标 (1)1.2、仰拱施工工艺 (1)1.3仰拱施工工艺控制要点 (3)2、二衬钢筋混凝土施工 (5)2.1、质量目标 (5)2.2、二衬施工工艺 (5)2.3、二衬施工工艺控制要点 (16)四、混凝土衬砌首件工程总结评价 (16)五、二衬首件制工艺用于指导后续施工应注意的问题 (18)XX隧道二次衬砌首件制施工总结一、“首件制”实施的目的为认真贯彻落实《关于实施首件工程认可制和审批制的通知》文件要求，通过首件制，大力推进标准化工地建设，规范施工工艺和工序，提高各级技术人员和劳务人员施工的技术水平及工艺控制水平，消除质量通病，提升工程质量。
首件工程验收合格后，有效地指导同类型工程施工。
二、混凝土衬砌首件工程概况XX隧道二次衬砌首件工程为 ZK59+185～ZK59+197段，长度12米。
二次衬砌为50cm防水钢筋混凝土支护，混凝土强度C30，抗渗等级：P8；钢筋环向主筋为Φ22 ，间距20cm，分布筋为Φ16间距20cm，箍筋Φ8，间距20cm。
二次衬砌采用整体式台车一次浇筑成型。
首件二次衬砌设计需要C30防水混凝土130.32m³。
三、混凝土衬砌首件工程质量目标、施工工艺及控制要点1、仰拱施工1.1、质量目标根据《公路工程质量检验评定标准》（JTGF80/1—2004）仰拱实测项目要求，确保混凝土强度、仰拱厚度、钢筋保护层厚度各项指标满足规范要求。
1.2、仰拱施工工艺仰拱施工时，采用18m栈桥保证隧道施工运输的畅通，为仰拱连续施工创造条件。
栈桥采用工字钢制作，一端支撑在枕木垛上，另一端支撑在已浇筑完的砼上，下面设橡胶垫对砼面进行保护。
隧道衬砌首件工程施工总结一、工程概况隧道衬砌首件工程是隧道施工的第一步，也是保隧道施工安全、高效的关键环节。
本次工程位于某地区，全长500米，设计标准为双线双车道，采用混凝土预制隧道衬砌。
施工过程中，遇到了一些挑战和困难，但通过全体参与者的努力和合作，顺利完成了首件工程。
二、施工准备在施工前期，组织方制定了详细的施工方案和作业流程，确定了施工人员配备和作业区域划分，保证施工的顺利进行。
同时，对各项施工设备进行检查和维护，确保设备的正常运转。
在选材方面，选择了优质的混凝土和钢筋，以保证隧道衬砌的质量和耐久性。
三、施工过程1. 地面准备：在进行隧道衬砌之前，首先需要进行地面的准备工作。
清理现场、铺设防护网、搭建支架等工作需由专业工人进行，确保施工环境的安全和整洁。
2. 钢筋加工：隧道衬砌的主体是钢筋混凝土结构，因此需要进行钢筋的加工和连接。
在这个过程中，需要严格按照设计图纸和施工标准进行操作，确保衬砌的结构牢固。
3. 混凝土浇筑：在进行混凝土浇筑时，需要注意控制浇筑速度和浇筑厚度，以避免出现浇筑不均匀或浇筑过量的情况。
同时，对混凝土的配合比和质量进行监控，确保混凝土的强度和耐久性。
4. 整体拼装：在完成每段隧道衬砌后，需要将其整体拼装成完整的衬砌结构。
这个过程需要严格按照设计图纸进行操作，确保每一段衬砌的连接紧密、整体结构稳固。
5. 质量检验：在隧道衬砌施工完成后，需要进行质量检验。
检验内容包括衬砌的结构是否完整、尺寸是否符合设计要求、混凝土是否均匀、钢筋是否牢固等。
只有通过了质量检验的隧道衬砌才能投入使用。
四、施工总结通过本次隧道衬砌首件工程的施工，我们深刻体会到了团队合作的重要性。
只有全体员工齐心协力、各司其职、互相配合，才能顺利完成这项工程。
同时，本次工程也让我们认识到了隧道施工的复杂性和挑战性，需要我们不断学习和提高，才能更好地应对各种突发情况。
在今后的工作中，我们将进一步加强对隧道衬砌施工技术的研究和应用，提高施工质量和效率，为隧道建设贡献自己的力量。
新建织金至纳雍铁路站前工程Ⅱ标隧道衬砌首件工程施工总结编制:审核:审批:中铁十一局集团织金至纳雍铁路工程指挥部二〇一三年八月目录一、工程概况 (1)二、施工总结 (1)2.1 施工准备 (1)2.1.1 资料准备 (1)2.2.2 编制施工计划 (1)2.2 施工时间 (1)2.3 施工工艺控制及参数总结 (1)2.4 施工质量控制 (2)2.4.1 原材料质量控制 (2)2.4.2 混凝土拌合物的质量控制 (2)2.4.3 混凝土拌合时间的控制 (3)2.4.4 施工工艺过程质量控制 (3)三、首件成品检查情况 (11)四、质量改进措施 (12)五、文明施工及环境保护 (12)六、结束语 (12)隧道衬砌首件工程总结报告一、工程概况本合同段选取挖银子隧道D1K29+948.5-D1K29+956衬砌作为隧道衬砌首件工程，长度7.5m，设计围岩级别为D段IV级围岩复合（b2=830cm）。
挖银子隧道为中铁十一局集团织纳铁路工程指挥部一分部管段内唯一三线变双线大断面隧道，隧道全长范围内断面变化19次，隧道位于大龙场车站至乐治车站区间，设计为平坡，线路位于直线上，进口里程为D1K29+920，出口里程为D1K30+400，全长480米，隧道进口采用双耳墙明洞门，出口采用台阶式洞门，洞身范围内均采用车站段衬砌，隧道地处中山地貌，地势起伏较大，穿越III级围岩345米，IV级围岩50米，V级围岩67米，主要工程量有隧道各级围岩开挖7.99万方，喷射混凝土3343方，衬砌混凝土2万方，各类钢材1295吨，计划开工日期为2013年4月15日，计划竣工日期2014年3月15日。
二、施工总结2.1 施工准备2.1.1 资料准备在正式施工前具备了下列工程资料：1、建筑物场地工程地质和水位地质资料；2、洞身衬砌施工图及图纸会审纪要；3、主要施工机械及其配套设备的技术性能资料；4、洞身衬砌支护的施工组织设计；5、洞身衬砌支护所用建材（水泥、砂、石、钢筋）的质检报告；2.2.2 编制施工计划1、确定施工过程施工作业计划以及劳动力组织计划；2、确定施工过程中机械设备、工具、材料供应计划；2.2 施工时间实际施工时间为2013.8.15-2013.8.262.3 施工工艺控制及参数总结隧道衬砌包括仰拱、仰拱回填、二衬，首件隧道衬砌选择里程为D1K29+948.5-D1K29+956，设计围岩等级为D段IV级围岩复合（b2=830cm），属于软弱围岩地段，仰拱开挖按照原铁道部【2010】120文件要求，开挖长度为3m，二衬采用C35钢筋混凝土，拱顶二衬厚度60㎝，混凝土抗渗等级不小于P12。
仰拱及二衬主筋采用Φ25钢筋分上下层环向布置，钢筋纵向间距25㎝，仰拱主筋上下层间距50cm，二衬拱顶主筋上下层间距50㎝，钢筋保护层厚度为5cm，纵向连接筋采用φ12，上下层钢筋采用φ8钢筋梅花形布置连接。
施工时遵循的施工顺序为：仰拱及矮边墙→仰拱填充→二衬防水板铺设→二衬钢筋绑扎→二衬混凝土浇筑，矮边墙浇筑至水沟盖板底面以下10cm。
2.4 施工质量控制2.4.1 原材料质量控制对砂、碎石原料进行严格挑选和水洗，中砂含泥量控制在2%以内，同时加强碎石筛分检查，确保良好级配。
对每批次进场钢筋按照铁路隧道工程验收标准要求进行力学试验（屈服强度、抗拉强度、延伸率）及工艺性（冷弯）试验，保证所有使用的钢材质量符合现行国家标准《钢筋混凝土用热轧光圆钢筋》（GB13013）和《钢筋混凝土用热轧带肋钢筋》（GB1499）等的规定和设计要求。
对每批次进场的水泥按照铁路隧道工程质量验收标准要求进行验收，并对其强度、凝结时间、安定性进行试验，其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》（GB175）等的规定。
2.4.2 混凝土拌合物的质量控制（1）、严格控制混凝土配合比设计在监理组、中心试验室的具体指导下，由工地试验室按有关技术规范进行计算和试验，完成配合比设计，并在施工过程中经常检查。
（2）、拌和站原材料计量的控制施工前，拌和站的电子计量装置经过了计量部门的核准和标定，并进行了计量测试（试拌），确保计量精度。
（3）、严格控制混凝土坍落度混凝土坍落度控制在100mm-140mm，在拌和地点和浇注现场均进行坍落度检查，不符合要求时，即时调整配合比。
2.4.3 混凝土拌合时间的控制每盘混凝土拌合时间不小于2min。
2.4.4 施工工艺过程质量控制（1）、二次衬砌施工时间的确定二次衬砌施工时间应符合以下条件：①隧道周边变形速率明显趋于减缓；②.拱脚附近水平收敛速度＜0.2mm/d或拱顶下沉速度＜0.15mm/d：③.施作二次衬砌前的累计位移值，已达极限相对位移值80%以上；④.初期支护表面的裂隙不再继续发展；位移值与位移速率是以采用收敛计实测数据为依据的，水平收敛与拱顶下沉速度，从安全考虑，是指至少7d的平均值，总位移量可由回归分析计算取得。
（2）、净空检查在二次衬砌施工前，我部技术人员对隧道净空进行检查，以确保二次衬砌厚度。
对于侵入二次衬砌的初期支护或围岩视其大小进行处理：当围岩完整、石质坚硬时，允许岩石个别突出部分（每1m2不大于0.1㎡）侵入衬砌，侵入厚度不应大于5cm。
拱脚和墙脚以上1m 内断面严禁欠；（3）、施工放样：在模筑施工前，按设计尺寸现场放样出预浇筑段两端的以下几何要素：隧道中线、隧道两边的边线、隧道中线处高程及两边台车要抬高的高度，以利于台车就位；（4）、二次衬砌台车的准备工作：①二次衬砌台车的组装、调试、加固、验收二次衬砌台车在洞口平整场地上组装，通过细心的组装试拼消除潜在的不平整和错台。
使拼接缝及错台在2mm之内。
台车模板安装稳固牢靠，接缝严密，无错台，无突出和凹陷，确保不漏浆。
二次衬砌台车在安装完成以后进行了严格的调试检验，主要调试二衬台车的液压系统；调试竖向主油顶的行程是否可以满足施工需要；调试丝杆千斤顶的伸缩性能及行程是否满足施工需要；调试液压油缸自动脱模是否灵活及最大行程是否满足施工需要；调试台车油缸步进式自动行走能力，确保台车行走灵活；调试台车弧形模板的开合，确保模板完全闭合时与顶部弧形模板与两侧弧形模板连接紧密无错台。
二次衬砌台车在调试结束以后，对调试过程中发现的问题归纳总结，针对每个问题逐一进行解决。
对达不到设计要求及不能满足施工需要之处进行调整，对受力大、易对台车稳固性造成影响的地方及时进行补焊、加强；对易出现错台问题的振捣窗口进行了重新制作、重新安装。
二次衬砌台车的调试加固以后，对照图纸，认真核对量测，对台车中心线、模板的平整度、模板接口的连接、弧形模板的开合，液压系统的开启与关闭及工作行程等关键部位、关键项目进行了认真检核，确保台车结构、材料、整体安装质量和细部处理满足要求，验收合格，同意投入使用。
同时，在使用过程中加强维护，特别是在初期使用过程中，对行走系统和固定连接的部件加大检查力度，确保隧道二次衬砌质量。
② .严格控制二衬台车模板清洁二衬台车是从专业生产二衬台车的模板厂定做。
台车使用前，进行了严格的打磨（共进行了2次）并涂抹两次油，提高模板面的光洁度和防锈性能，使其具有镜面的感观。
③.脱模剂脱模采用新机油，严格做到涂刷均匀，不漏刷，不多刷。
二衬台车打磨刷油后效果如下图所示；（5）、防水层施工二次衬砌施工前，首先检查初期支护，补喷混凝土使其表面平整圆顺、割断突起的钢筋网、铆平凸出的管道、截断凸出的锚杆并用砂浆磨平（截断凸起的锚杆须预留5mm，用塑料帽处理），施工防水层，并对其进行检测，检测合格后，方可施工二次衬砌。
筑模二次衬砌施工前，应清除防水层表面灰尘。
二衬台车打磨刷油后效果二衬防水板铺设后效果钢筋混凝土浇注前，应按设计数量和要求安设衬砌钢筋。
钢筋与模板间采用与二次衬砌混凝土相同配合比的细石混凝土或砂浆制作垫块，以确保钢筋保护层厚度；二次衬砌结构两侧面和底面的垫块应至少4个/m2，绑扎垫块和钢筋的铁丝头不得伸入保护层内。
隧道二衬钢筋安装1隧道二衬钢筋安装2台车就位前，须找平基底，铺设走行轨。
走行轨应从中线桩向左右两侧量出其位置。
走行轨应铺设在仰拱填充（或铺底、或基岩）上，走行轨面的高程应符合下列要求：（走行轨轨面高程）=（该处衬砌拱顶设计高程）—（轨面至台车拱顶高度）—（1/2伸降油缸的行程）。
台车就位后，启动微调机构，用仪器校正模板外轮廓与设计净空相吻合，并锁定台车。
校正模板外轮廓时，应注意复核台车中线是否与隧道中线重合、台车拱顶高程是否考虑预留沉落量（我标段二次衬砌台车按5cm预留沉落量设计）、边墙和中隔墙出的高程及隧道净宽是否符合设计要求。
模板安装必须稳固牢靠，接缝严密，不得漏浆；接缝大于2mm处采用腻子修补严实；模板与混凝土的接触面必须清理干净并涂刷隔剂；浇筑混凝土前，模板内的积水和杂物应清理干净。
衬砌模板台车就位后模板尺寸其允许偏差见下表：（8）、混凝土的浇注与捣固①.二次衬砌混凝土采用混凝土输送泵、输送管末端采用软管连接入模，混凝土入模的自由倾落高度保证其不发生离析，现场施工中不超过2m。
输送管严禁接触模板，以免混凝土压出时对管口产生的强烈冲击使模板发生小位移及局部变形；防止振捣器直接冲击模板和预埋件，以免造成模板损坏和埋件移位。
衬砌混凝土应左右两侧对称分层进行，两侧灌筑高差最大不超过100cm；灌筑砼不宜间断进行，若必须终止则不应超过混凝土初凝时间，否则应作间歇灌筑处理。
边墙及墙顶部分采用插入式软轴振捣器振捣，拱顶部分采用附着式振捣器振捣。
采用插入式软轴振捣器振捣时，分层厚度控制在在30cm，振捣时间宜为10~30s。
拱顶部分振捣时附注式振捣器应单个启动，使用时，应根据需振捣的部位开启振捣器振动约30~50s。
混凝土振捣应确保密实。
插入式振动棒需变换其在混凝土中的位置时，应竖向缓慢拔出，不得在混凝土浇注仓内平拖。
泵送下料口应及时移动，不得用插入式振动棒平拖以驱赶下料口处堆积的拌合物分振捣，待混凝土充分下沉后再浇注拱部，以防因边墙混凝土下沉而造成拱部开裂。
②.混凝土的入模温度应视洞内温度而调整。
冬期施工时，混凝土的入模温度不应低于5℃；夏期施工时，混凝土的入模温度不宜高于洞内温度且不宜超过30℃。
施工过程中要实际测定关键截面的中部点温度和离表面约5cm深处的表层温度（包括仰拱和底板），实行严格的温度控制。
二次衬砌结构任一截面在任一时间内的内部最高温度与表层温度之差一般不大于20℃，新浇混凝土与上一区段二次衬砌混凝土或围岩之间的温度差不大于20℃，洒水混凝土表面的养护水温度低于混凝土表面温度的差值不大于15℃，混凝土的降温速度不大于3℃/d。
二衬混凝土端头模板装模③.封顶：⑴.当拱部混凝土浇注至台车最上层窗口时，应将泵送管接至拱顶圆形进浆口。
