九年级物理欧姆定律题20套(带答案)含解析一、欧姆定律选择题1．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。

若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则下列说法不正确的是（）A. R1和R2的阻值之比是2：1B. R2的阻值是20ΩC. 电压表示数仍是6VD. R2消耗的功率为0.4W【答案】 B【解析】【解答】当S1、S2同时闭合时，等效电路图如图所示：由图可知，电源电压为6V，即R1两端的电压为6V，则R1的阻值：R1===20Ω当S2闭合S1断开时等效电路如图所示：由图可知两电阻串联，电压表仍测电源的电压，所以电压表示数为6V，故C正确；电路中的总电阻R总===30Ω，R2的阻值R2=R总-R1=30Ω-20Ω=10Ω，故B错误所以R1：R2=20Ω：10Ω=2：1，故A正确；R2消耗的电功率P=I′2R2=（0.2A）2×10Ω=0.4W，故D正确；故选B．【分析】先画出等效电路图；当S1、S2同时闭合时，两电阻并联，电压表测量电源两端的电压，电流表测量通过R1的电流；由欧姆定律可得出R1的阻值；两表位置互换，当S2闭合S1断开时，两表串联，电压表测量的仍为电源电压，电流表测电路中的总电流；则由欧姆定律可得出电路中的总电阻，由串联电路的规律可得出R2的阻值；由P=I2R可求R2消耗的功率．2．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．3．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

初三物理欧姆定律试题经典及解析一、欧姆定律选择题1．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1：5．闭合S后，R1与R2的阻值之比和电功率之比分别是（）A. 4：1；1：4B. 1：4；4：1C. 1：5；5：1D. 5：1；1：5【答案】 A【解析】【解答】解：当开关断开时，由欧姆定律可得：I1＝；当开关闭合时，通过R2的电流I2＝；则电流表的示数I＝I1+I2＝；由题意知：＝＝＝；则解得：5R2＝R1+R2；即＝；由功率公式P＝得：R1消耗的电功率P1＝；R2消耗的电功率P2＝；则功率之比：＝＝；故答案为：A【分析】当开关断开时，电路中只有R1接入，则由欧姆定律可得出电流与电阻的关系；当开关闭合后，两电阻并联，因电源电压不变，则可由欧姆定律可求得通过R2的电流，由并联电路的电流的规律可求得总电流与两电阻的关系；两电阻并联，则由功率公式P＝可求得功率关系。

2．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．3．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。

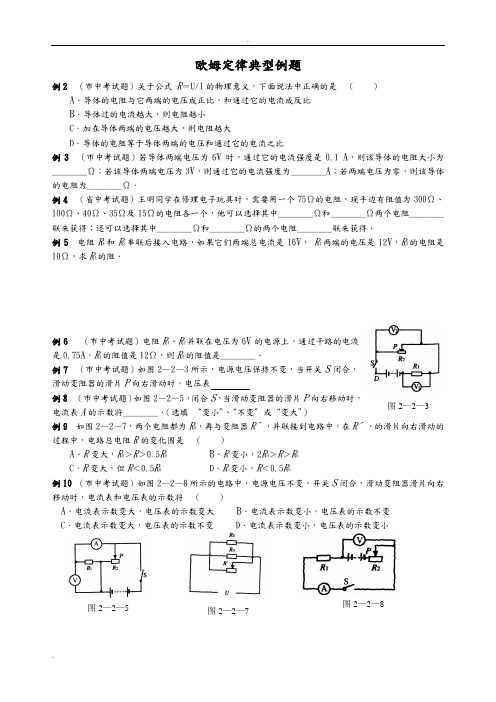

图2—2—3欧姆定律典型例题例2 （市中考试题）关于公式 R ＝U/I 的物理意义，下面说法中正确的是 （ ） A ．导体的电阻与它两端的电压成正比，和通过它的电流成反比 B ．导体过的电流越大，则电阻越小 C ．加在导体两端的电压越大，则电阻越大D ．导体的电阻等于导体两端的电压和通过它的电流之比例3 （市中考试题）若导体两端电压为6V 时，通过它的电流强度是0.1 A ，则该导体的电阻大小为________Ω；若该导体两端电压为3V ，则通过它的电流强度为________A ；若两端电压为零，则该导体的电阻为________Ω．例4 （省中考试题）王明同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、40Ω、35Ω及15Ω的电阻各一个，他可以选择其中________Ω和________Ω两个电阻________联来获得；还可以选择其中________Ω和________Ω的两个电阻________联来获得．例5 电阻R 1和R 2串联后接入电路，如果它们两端总电流是16V ， R 1两端的电压是12V ，R 2的电阻是10Ω，求R 1的阻．例6 （市中考试题）电阻R 1、R 2并联在电压为6V 的电源上，通过干路的电流是0.75A ，R 1的阻值是12Ω，则R 2的阻值是________．例7 （市中考试题）如图2—2—3所示，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右滑动时，电压表例8 （市中考试题）如图2—2—5，闭合S ，当滑动变阻器的滑片P 向右移动时，电流表A 的示数将________．（选填 “变小”、“不变”或“变大”） 例9 如图2—2—7，两个电阻都为R 0，再与变阻器R ′，并联接到电路中，在R ′，的滑片向右滑动的过程中，电路总电阻R 的变化围是 （ ） A ．R 变大，R 0＞R ＞0.5R 0B ．R 变小，2R 0＞R ＞R 0C ．R 变大，但R ＜0.5R 0D ．R 变小，R ＜0.5R 0例10 （市中考试题）如图2—2—8所示的电路中，电源电压不变，开关S 闭合，滑动变阻器滑片向右移动时，电流表和电压表的示数将 （ ）A ．电流表示数变大，电压表的示数变大B ．电流表示数变小，电压表的示数不变C ．电流表示数变大，电压表的示数不变D ．电流表示数变小，电压表的示数变小图2—2—5图2—2—7图2—2—8图2—2—9 图2—2—10 图2—2—11图2—2—12图2—2—14图2—2—15例11如图2—2—9所示电路，电源电压U不变．将开关S闭合，电流表A1的读数将________，电流表A2的读数将________，电压表V的读数将_________．（填“变大”、“变小”或“不变”）例13 （省中考试题）如图 2—2—10，电阻R1＝2Ω，某同学在实验过程中记录了三只电表的读数，但漏记了单位，记下的一组数据是1、2、3（电流单位是A，电压单位是V），则这位同学所用的电源电压为________V，R2的阻值为________Ω．例14（省中考试题）如图2—2—11所示电路，已知电源电压为6V，电阻R l＝10Ω，滑动变阻器R2的最大值是20Ω，当滑动片P从a向b移动的过程中，电压表的最大示数是________V，电流表最小示数是________A．例15如图2—2—12（a）的电路中，电源电压U＝15V不变，R1＝4Ω．当变阻器的滑片P从一端滑动到另一端的过程中，电压表示数从2V变化到6V．求：（1）电阻R2的阻值；（2）变阻器R，的最大阻值例16（省中考试题）如图2—2—13（a）电路，电源电压保持不变，当开关S闭合时，电流表示数为0.8A；开关S断开后，电流表的示数改变了0.5A．则R1与R2的阻值之比为（）A．13∶5 B．3∶5 C．5∶3 D．5∶8例17 （市中考试题）如图2—2—14所示，电源两极间电压不变，R1＝8Ω，R2＝12Ω．当S1闭合S2断开，①②都是电流表时，两表示数之比为________．当S1、S2都闭合，①②都是电夺表时，两表示数之比为________．a 图2—2—13b c图2—2—17图2—2—19例18 （省中考试题）如图2—2—15所示电路，电源电压保持不变．当S 闭合时，R 1和R 3两端电压之比为U 1∶U 2＝1∶4，电流表的示数为I ；当S 断开时，R 1、R 2、R 3两端电压分别为U 1′、U 2′、U 3′，且U 1′∶U 2′＝1∶2，电流表的示数为I ′．则下列判断正确的是 （ ） A ．I ∶I ′＝2∶5 B ．I ∶I ′＝5∶2 C ．U 1∶U 1′＝5∶7 D ．U 3∶U 3′＝7∶5例19 （天津市中考试题）如图2—2—17，滑动变阻器的最大阻值R 为定值电阻R 0的3倍．当将滑动变阻器的滑片由最大值调到中点位置时，则 （ ）（设电源电压不变） A ．R 0中的电流为原来的8/5 B ．R 0中的电流为原来的8/3 C ．变阻器两端的电压为原来的4/5 D ．变阻器两端的电压为原来的8/9例20 （区中考试题）如图2—2—18电路，R 1∶R 2∶R 3＝1∶2∶1，开关S 闭合后，电流表A 、A 1及A 2的示分别为I 、I 1和I 2，它们之间的数量关系正确的是 （ ） A ．I ＝I 1＋I 2B ．I ∶I 1＝5∶3C ．I ∶I 2＝4∶3D ．I 1＝I 2例21 （市1999年中考试题）在图2—2—19所示电路中，电源电压不变，闭合开关S ，电压表V 1与V 2的示数之比为3∶5，电流表A 的示数为1A ；若将电压表V 1换成电流表A 1，则电流表A 1的示数为2A ，那么R 1∶R 3＝________． 例22 如图2—2—20（a ）的电路，当开关S 断开，滑动变阻器的滑片P 位于b 端时，电流表示数为0.2A ；当开关S 闭合，滑动变阻器的滑片p 位于a 端时，电流表示数为l A ，且小灯泡正常发光．若不计温度对灯丝电阻的影响，电源电压不变且大于8V ，R 1＝15Ω，滑动变阻器R 的最大阻值为20Ω,求：小灯泡的电阻和小灯泡的额定电压．图2—2—18a 图2—2—20b c答案例1 一根电阻丝，将其对折后，它的电阻是多大? 解 不考虑温度的影响，对折后，长度为原来的21，横截面积为原来的2倍，材料不变． 电阻R ′＝ρS l '＝ρS l221＝41ρS l为原来的41答案 电阻是原来的41例2 （市中考试题）关于公式 R ＝IU的物理意义，下面说法中正确的是 （ ）A ．导体的电阻与它两端的电压成正比，和通过它的电流成反比B ．导体过的电流越大，则电阻越小C ．加在导体两端的电压越大，则电阻越大D ．导体的电阻等于导体两端的电压和通过它的电流之比（精析）考查一个电阻的大小是否随电压和电流大小而变化． 精析 公式R ＝IU可用来测量和计算电阻大小，但是导体的电阻并不是由加在它两端的电压和通过电阻的电流大小决定的．一个电阻两端的电压增大为原来的几倍，通过它的电流也增大到同样的倍数，而比值是一个定值．只是由电压和电流比值．．决定的量． 当一个电阻两端的电压为零时，这个电阻也不为零．因此，不能说“电阻和电压成正比，和电流成反比”． 答案 D例3 （市中考试题）若导体两端电压为6V 时，通过它的电流强度是0.1 A ，则该导体的电阻大小为________Ω；若该导体两端电压为3V ，则通过它的电流强度为________A ；若两端电压为零，则该导体的电阻为________Ω．精析 考查电阻的计算及电阻是否随电压大小而变化． 解 当U 1=6V I 1=0.1A 时电阻 R ＝11I U ＝AV1.06＝60Ω当U 2＝3V R 不变R ＝60Ω电流 I 2＝R U 2＝Ω603V＝0.05A 当U 3＝0时，R 仍不变，R ＝60Ω答案60Ω，0.05A ，60Ω例4 （省中考试题）王明同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、40Ω、35Ω及15Ω的电阻各一个，他可以选择其中________Ω和________Ω两个电阻________联来获得；还可以选择其中________Ω和________Ω的两个电阻________联来获得． 精析 考查是否能熟练计算串、并联电阻．第（1）种选择：很容易看出：40Ω＋35Ω＝75Ω第（2）种选择：设总电阻为75Ω，其中一个分电阻为300Ω，利用Ω751＝Ω3001＋21R 求出R 2＝100Ω．可知Ω751＝Ω3001＋Ω1001 答案 45Ω和35Ω串联可得75电阻；300和100 电阻并联，也可得75Ω电阻．例5 电阻R 1和R 2串联后接入电路，如果它们两端总电流是16V ， R 1两端的电压是12V ，R 2的电阻是10Ω，求R 1的阻．精析 考查串联电路的电乙、电压特点，并进行计算。

一、选择题1．在如图所示的四个电路中，电源电压U为已知且恒定，R0为已知阻值的定值电阻，不能测出未知电阻R x的阻值的电路是（）A．B．C．D． C解析：CA．由电路图知，定值电阻R0与电阻R x串联在电路中，电压表测R x两端的电压，而电源电压已知，则可求R0两端的电压，据欧姆定律可求通过电路的电流，从而求出R x的阻值，故A不符合题意；B．由电路图知，定值电阻R0与电阻R x串联在电路中，电压表测R0两端的电压，而电源电压已知，据欧姆定律可求通过电路的电流，R x两端的电压U x=U-U0则R x的阻值可求，故B不符合题意；C．由电路图知，定值电阻R0与电阻R x并联在电路中，电流表测R0支路的电流，电源电压已知，则两个电阻两端的电压已知，但通过R x的电流无法求，那么无法求出R x的阻值，故C符合题意；D．由电路图知，定值电阻R0与电阻R x并联在电路中，电流表测R x支路的电流，电源电压已知，则R x两端的电压已知，据欧姆定律可求出R x的阻值，故D不符合题意。

故选C。

2．如图所示，把电阻R接入电源电压为6V的电路中，电流表示数是0.3A，如果需要让电路中的电流增大到0.8A，可以采取的方法是（）A．用一个20Ω的电阻与R串联B．用一个20Ω的电阻与R并联C．用一个12Ω的电阻与R串联D．用一个12Ω的电阻与R并联D解析：D据并联电路的分压特点知，要让电路的电流增大，则需要将电阻并联在电路中，据题意知，并联电阻分去的电流I =0.8A-0.3A=0.5A则并联的电阻 6V 12Ω0.5AU R I === 故ABC 不符合题意，D 符合题意。

故选D 。

3．如图所示的电路中，电源两端的电压保持不变，当开关S 闭合后，灯L 不发光，电压表指针有明显偏转。

若电路中只有一处故障，对于此电路可能故障的判断，下列说法中正确的是（ ）A ．灯L 断路B ．灯L 短路C ．R 1短路D ．R 2短路B解析：B A ．如果灯泡L 断路，整个电路断路，灯泡不亮，电压表指针不偏转。

欧姆定律计算题(典型--带答案)一、串联电路1.根据题意，可列出欧姆定律的式子：0.3 = (电源电压 - 12) / R10.5 = (电源电压 - 12 - R2) / R1解得电源电压为 18V，电阻R2的阻值为 6欧姆。

2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.24 = (20 - R1) * I7.2 = (20 - R1) * 0.24 + R1 * I解得电阻R1为 30欧姆，电源电压为 12V。

当滑动变阻器移到右端时，电流表的读数为 0A，电压表的读数为 4.8V。

3.根据题意，可列出欧姆定律的式子：0.2 = (6 - 10) / R1解得电阻R1为 20欧姆。

当滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数无法计算。

二、并联电路1.根据题意，可列出基尔霍夫电流定律和欧姆定律的式子：12 / (10 + R2) = I112 / (L1 + R2) = I2I1 + I2 = 12 / 7.5解得灯泡L2的电阻为 5欧姆，灯泡L1和L2中通过的电流为 0.8A，干路电流为 1.6A。

2.根据题意，可列出欧姆定律的式子：6 / R1 = 14.5 / (R1 + R2) = 1.5解得灯泡L1的电阻为6欧姆，灯泡L2的电阻为3欧姆。

三、取值范围1.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.5 = 36 / (R1 + 24)R1 = 48欧姆电流表最大读数为 0.6A，故 R2 最小为 6欧姆。

当 R2 取最小值时，电压表的读数为 9V。

2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.6 = (4.5 - R1) / R23 = 4.5 - R1 - 3R2解得滑动变阻器R2的变化范围为 0~3.5欧姆，当R2为8欧时，电流表的示数为 0.3A，电压表的示数为 2.4V。

四、电路变化题题目中未给出具体的电路图和问题，无法进行改写和解答。

欧姆定律分类题型汇编题型一：串联分压和并联分流1、如图所示的电路中，电压表V 1的示数为9伏,电压表V 2的示数为3伏，那么R 1与R 2的阻值之比为（ ） A ．2：1 B ．1：2 C ．3：1 D ．1:32、如图所示的电路中，R 1=10Ω,R 2=20Ω。

闭合开关S 后，电压表V 1与V 2示数之比为( ） A ．3：1 B ．3：2 C ．2：1 D ．1：13、如图所示，V 1和V 2是完全相同的两个电压表，都有最大测量值是3V 和15V 两个量程，闭合开关后,发现两个电压表指针的偏转角度相同，则（ )A ．R 1∶R 2＝1∶4B ．R 1∶R 2＝4：lC ．R 1∶R 2＝1∶5D ．R 1∶R 2＝5∶l4、在如图所示的电路中,两只电流表的规格相同，电流表有两个量程（0～0. 6A 以及0～3A ）.闭合开关S ，电阻R 1与R 2均有电流流 过,两只电流表的指针偏转角度相同，则R 1与R 2的比值为（ ）A 。

1∶5B 。

5∶1 C.1∶4 D.4∶15、如图所示电路，电源电压恒定不变．当S 1闭合、S 2断开时，电压表的示数为3 V;当S 1断开、S 2闭合时,电压表的示数9 V ，则R 1︰R 2为( )A. 1︰2B. 2︰1 C 。

1︰3 D. 3︰16、如图所示，电源电压保持不变,开关S 断开时,电压表示数为2V ；开关S 闭合时，电压表示数为6V ，那么电阻R 1:R 2= 。

7、如图电路,若甲、乙均为电流表时，断开开关Ｓ,两电流表读数为Ｉ甲︰Ｉ乙＝２︰３，若甲、乙均为电压表时,闭合开关S ，则两电压表的读数Ｕ甲︰Ｕ乙＝ . 8、电阻甲、乙的电流与电压关系图像如图所示，①若现在将甲和乙串联后接在电压为3V 的电源两端，则甲电阻两端的电压多大? ②若现在将甲和乙并联后接在电压为3V 的电源两端，则干路中电流多大？(第8题) 第1题 第2题 第3题 第4题 第5题 第6题 第7题题型二：动态电路分析1、如图，当滑片P 向下滑的过程中，电流表和电压表的变化情况是（ ） A.电流表的读数变大, 电压表的读数变大 B.电流表的读数变大， 电压表的读数变小 C 。

一、欧姆定律的计算问题难题易错题1．如图甲所示是灯泡L的电流与其两端电压关系的图像。

现将L与阻值为10Ω的电阻R 连入图乙所示电路。

闭合开关S，L的实际功率为1.8W，下列说法正确的是（）A．由图像可知不同电压下灯泡灯丝的电阻是定值B．电源电压是3VC．通过R的电流是0.4AD．电阻R的实际电功率是3.6W【答案】D【解析】【分析】【详解】A．这个图像是一条曲线，不是直线，可知斜率1IkU R==斜率在变化，则电阻在变化，所以不同电压下灯泡灯丝的电阻不是定值，A错误；B．由于L的实际功率为1.8W，从图甲可以看到，这时灯泡的电压是6V，流过灯泡的电流是0.3A，从图乙可以看到，这是一个并联电路，电源电压的大小等于灯泡的电压大小，即电源电压是6V，B错误；C．根据欧姆定律可知，通过R的电流是6V 10Ω0.6AUIR===C错误；D．根据P UI=可知，电阻R的实际电功率是6V0.6A 3.6WP UI==⨯=D正确；故选D。

2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V ，在10s 内定值电阻1R 产生的热量为36J ；当滑片P 置于变阻器的中点时，电压表的示数变化了2V 。

下列结果正确的是（ ）A ．1R 先后两次消耗的电功率之比为9∶16B ．滑动变阻器2R 的最大阻值为10ΩC ．电源电压为12VD ．1R 的阻值为10Ω 【答案】ABCD 【解析】 【分析】 【详解】由电路分析可知，定值电阻R 1与滑动变阻器R 2串联，电压表测R 2两端的电压，因串联电路中各处的电流相等，所以当滑片滑到B 端时，电路中电流为11226V U I R R == 因串联电路中总电压等于各分电压之和，则电源电压为111126V6V U I R U R R =+=⨯+ 当滑片滑到中点时，R 2接入电路的电阻变小，电压表示数应减小，即滑片滑到中点时，滑动变阻器两端电压为216V 2V 4V U U U =-∆=-=此时电路中的电流为2222222224V 8V2U U I R R R R ⨯==== 则电源电压为212128V4V U I R U R R =+=⨯+ 因电源的电压不变，则11226V 8V 6V 4V R R R R ⨯+=⨯+ 解得：R 1=R 2，则电源的电压为11111216V 6V 6V 6V 12V U I R U R R R R =+=⨯+=⨯+= 当滑片滑到B 点时，R 1两端电压为3112V 6V 6V U U U =-=-=由2U Q t R=可得，R 1的阻值为 2231(6V)10s 10Ω36JU R t Q ==⨯=因R 1=R 2，故R 2的最大阻值为10Ω，滑片在B 点时和滑片在中点时，电路中的电流之比为12226V 38V 4I R I R == R 1先后两次消耗的电功率之比为22211112221239()416P I R I P I R I ====() 故选ABCD 。

欧姆定律典型题一、串联电路1．如图所示，电阻R 1=12欧。

电键SA 断开时， 通过的电流为0.3安；电键SA 闭合时，电流表的示数为 0.5安。

问：电源电压为多大？电阻R 2的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P 在中点时，电流表读数为0.24安，电压表读数为7.2伏，求： （1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。

3．在如图所示的电路中，电源电压为6伏且不变。

电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表。

闭合电键S ，电流表示数为0.2安。

求：（1）电压表的示数；（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。

R 1SR 2 P V A二、并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：1)泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2、如图2所示电路,当K6伏, 电流表的示数为1A； K闭合时，电流表的读数为1.5安,⑴灯泡L1的电阻⑵灯泡L2的电阻3．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？三、取值范围1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是24Ω时，电流表的示数是0.5A，现通过调节R2来改变通过R1的电流，但必须保证电流表不超过其量程，问：（1）R1的阻值是多大？（2）R2接入电路的阻值最小不能小于多少？（3）R2取最小值时，电压表的读数是多大？2、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。

欧姆定律1. 欧姆定律●导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。

用公式表示为I =UR●对于一个导体，只要知道电流、电压、电阻这三个物理量中的两个，就可以利用欧姆定律求出第三个量。

2. 电阻的测量●根据R =U，可以通过电流和电压的测量计算出电阻，这种测量电阻的方法叫做伏安法。

I考查内容：欧姆定律的探究实验、欧姆定律的公式应用、欧姆定律的图像分析、动态电路分析、“伏安法”测量电阻实验等。

探究电流与电压和电阻关系的实验 1．在“探究电阻上的电流跟两端电压的关系”实验中，定值电阻R ＝50Ω，电源电压保持不变． （1）小明根据电路图连接了如图甲所示的实验电路，检查时发现有一根导线连接有误．请在这根导线上打“×”，并用笔画线代替导线，画出正确的连线（导线不得交叉）（2）电路改正后，开始进行实验，小明根据测出的数据，画出了电阻的U-I 关系图像，如图乙所示，由图象可以得出结论： ；为了使结论更具有普遍性，小明还应该___ ．2．为探究电流与电压、电阻的关系，小星将实物连接成如下图甲所示． （1）请你指出下图甲中连接的错误之处：① ；② ． （2）请你将正确的电路图画在答题卡虚线框内．（3）电路连接正确后，在研究电流与电阻的关系时，更换阻值不同的定值电阻后，应调节__________________，使定值电阻两端的电压____________．（4）图乙是实验中电流表的某次示数，则电流是_______A ．要使电路中的电流增大，根据你所画的电路图，滑动变阻器的滑片应向_______移动．甲乙3．在探究“通过电阻的电流与电压的关系”时，同学们进行了下列实验．（1）闭合开关前，滑动变阻器的滑片P应处于____________________．（2）当滑片P移到某一位置时，电压表和电流表的示数分别如下图所示，则电压表的读数为__________V，电流表的读数为__________A．（3）移动滑片P，读取了多组电压值和电流值，分析实验数据得出，通过定值电阻的电流与其两端的电压成正比．实验中滑动变阻器的作用是______________________________。

初三物理欧姆定律（经典）学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示，电源电压不变，闭合开关S ，当滑动变阻器滑片P 向左移动时（假设灯泡的电阻不随温度改变），下列判断正确的是（ ）A ．电流表的示数变大，L 1变亮B ．电压表的示数变大，L 2变亮C ．电压表的示数变小，电流表的示数变大D ．电压表的示数变小，电流表的示数变小2．在图所示的电路中，电源电压保持不变。

闭合开关S 后，移动滑动变阻器R 1的滑片P 时，一定不变的是（ ）A ．电压表V 示数与电流表A 1示数的比值B ．电压表V 示数与电流表A 示数的比值C ．电流表A 示数与电流表A 1示数的比值D ．电流表A 示数与电流表A 1示数的差值3．在如图所示的电路中，AD 为一支长40cm 的粗细均匀的镍铬合金丝（其他条件不变时，合金丝电阻与长度成正比），当两只电流表的量程为时00.6A ～时，为保护电路安全，滑片P 的滑动范围为BC 20cm ；若将两只电流表的量程改为03A ～，则滑片P 的滑动范围和两电表的读数之比的最大值分别是（ ）A ．38cm 191；：B ．36cm 201；：C ．38cm 201；：D ．36cm 191；：4．如图1所示，R 1是电阻箱，R 2是定值电阻。

闭合开关S ，改变R 1的阻值，两电流表示数与R 1关系图像如图2所示。

则U 与R 1关系图像正确的是（ ）A ．B ．C ．D ．5．如图所示电路，电源两端电压为U =4.5V 且保持不变，电阻R 1=10Ω，滑动变阻器R 2上标有“20Ω 1A”的字样，电流表的量程为0~0.6A ，两个电压表的量程均为0~3V ，在保证电路安全的条件下，下列说法中正确的是（ ）A ．电流表A 的示数范围为0.15~0.3AB ．电压表V 2示数范围为0~3VC ．电压表V 1示数范围为0~3VD ．滑动变阻器R 2的阻值取值范围为0~20Ω6．某同学利用如图甲所示的电路进行探究“电流与电阻关系”的实验，电源电压恒为3V ，更换5个定值电阻R x ，得到如图乙所示的图像，以下叙述正确的是（ ）A ．该实验过程，R x 两端电压不断减小B．实验中电压表的示数保持0.5V不变C．将R x从5Ω换成10Ω后，应将滑片P向右移D．滑动变阻器阻值变化范围为5~25Ω7．如图甲所示电路，电源电压保持不变。

欧姆定律练习题30道第一部分串联电路15道1.有两个灯泡串联在电路中,电路中的电流是0.2安培,电源电压是9伏特,灯泡L1的电阻是20欧姆,求:(1)电路中的总电阻(2)灯泡L2的电阻(3)灯泡L1和L2两端的电压2.有两个灯泡串联在电路中,电路中的电流是0.3安培,电源电压是12伏特,灯泡L1两端的电压是6伏特,求:(1)电路中的总电(2)灯泡L2两端的电压(3)两个灯泡的电阻分别为多大3.有两个灯泡串联在电路中,电路中的电流是0.1安培,灯泡L1两端的电压是3伏特,灯泡L2两端的电压是9伏特,求:(1)两个灯泡的电阻分别为多大(2)电路中的总电阻(3)电源电压4.有两个灯泡串联在电路中,电路中的电流是0.2安培,灯泡L1两端的电压是4伏特,电路的总电阻为60欧姆,求:(1)电源电压(2)灯泡L2两端的电压(3)两个灯泡的电阻分别为多大5.有两个灯泡串联在电路中,电路中的电流是0.5安培,灯泡L1两端的电压是9伏特,灯泡L2为的电阻6欧姆,求:(1)灯泡L1的电阻(2)灯泡L2两端的电压(3)电源电压6.有两个灯泡串联在电路中,电路中的电流是0.2安培,电路中的总电阻为20欧姆,灯泡L2为的电阻15欧姆,求:(1)L1的电阻(2)灯泡L1和灯泡L2两端的电压(3)电源电压7.有两个灯泡串联在电路中,电路中的电流是0.2安培,灯泡L1的电阻为45欧姆,灯泡L2为的电阻15欧姆,求:(1)灯泡L1和灯泡L2两端的电压(2)电源电压(3)电路中的总电阻8.有两个灯泡串联在电路中,电源电压是12V,灯泡L1两端的电压为9V,电路中的总电阻为30欧姆,求:(1)灯泡L2两端的电压(2)电路中的电流(3)两个灯泡的电阻9.有两个灯泡串联在电路中,电源电压是12V,灯泡L1两端的电压为9V,灯泡L1的电阻为30欧姆,求:(1)灯泡L2两端的电压(2)电路中的电流(3)灯泡L2的电阻(4)该电路的总电阻10.有两个灯泡串联在电路中,电源电压是24V,灯泡L1两端的电压为15V,灯泡L2的电阻为20欧姆,求:(1)灯泡L2两端的电压(2)电路中的电流(3)灯泡L1的电阻(4)该电路的总电阻11.有两个灯泡串联在电路中,电源电压是6V,电路的总电阻为30欧姆,灯泡L2的电阻为20欧姆,求:(1)灯泡L1的电阻1(2)电路中的电流(3)灯泡L1和L2两端的电压12.有两个灯泡串联在电路中,电源电压是12V,灯泡L1的电阻为5欧姆,灯泡L2的电阻为25欧姆,求:(1)电路的总电阻(2)电路中的电流(3)灯泡L1和L2两端的电压13.有两个灯泡串联在电路中,灯泡L1两端的电压3V,电路的总电阻为10欧姆,灯泡L1的电阻为5欧姆,求:(1)灯泡L2的电阻(2)电路中的电流(3)灯泡L2两端的电压(4)电源电压14.有两个灯泡串联在电路中,灯泡L1两端的电压3V,电路的总电阻为12欧姆,灯泡L2的电阻为8欧姆,求:(1)灯泡L1的电阻(2)电路中的电流(3)灯泡L2两端的电压(4)电源电压15.有两个灯泡串联在电路中,灯泡L1两端的电压3V,灯泡L1的电阻为30欧姆,灯泡L2的电阻为20欧姆,求:(1)电路的总电阻(2)电路中的电流(3)灯泡L2两端的电压(4)电源电压第二部分并联电路15道1.两个灯泡并联在电路中,电源电压为12伏特,总电阻为7.5欧姆,灯泡L1的电阻为10欧姆,求:1)灯泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2.两个灯泡并联在电路中,电源电压为12伏特,总电阻为15欧姆,灯泡L1中通过的电流为0.6安培,求:1)干路电流2)灯泡L2中通过的电流3)灯泡L1和L2的电阻3.两个灯泡并联在电路中,电源电压为3伏特,L1的电阻为20欧姆,L2的电阻为10欧姆,求:1)L1和L2并联后的等效电阻2)灯泡L1和L2中通过的电流3)干路电流4.两个灯泡并联在电路中,电源电压为6伏特,L1的电阻为20欧姆,干路电流为0.5安培,求:1)L1和L2并联后的等效电阻2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)L2的电阻5.两个灯泡并联在电路中,电源电压为6伏特,L1的电阻为30欧姆,L2中通过的电流为0.4安培,求:1)L2的电阻2)灯泡L1中通过的电流3)两灯并联后的等效电阻4)干路总电流6.两个灯泡并联在电路中,电源电压为24伏特,干路总电流为0.5安培,L2中通过的电流为0.4安培,求:1)两灯并联后的等效电阻2)L2的电阻3)灯泡L1中通过的电流4)L1的电阻7.两个灯泡并联在电路中,电源电压为24伏特,灯泡L1中通过的电流为0.2安培,L2中通过的电流为0.4安培,求:1)两灯的电阻2)两灯并联后的总电阻3)干路总电流8.两个灯泡并联在电路中,两灯并联后的总电阻为8欧姆,灯泡L1的电阻为40欧姆,干路总电流为0.75安培,求:1)电源电压2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)灯泡L2的电阻9.两个灯泡并联在电路中,两灯并联后的总电阻为1.6欧姆,灯泡L1的电阻为8欧姆,灯泡L1中通过的电流为0.4安培,求:1)电源电压2)干路中通过的电流3)灯泡L2中通过的电流4)L2的电阻10.两个灯泡并联在电路中,两灯并联后的总电阻为2.4欧姆,灯泡L1的电阻为6欧姆,灯泡L2中通过的电流为0.75安培,求:1)L2的电阻2)电源电压3)灯泡L1中通过的电流4)干路总电流11.两个灯泡并联在电路中,灯泡L1的电阻为20欧姆,L2的电阻灯泡为30欧姆,干路总电流为0.5安培,求:1)两灯并联后的总电阻2)电源电压3)灯泡L1和L2中通过的电流12.两个灯泡并联在电路中,灯泡L1的电阻为15欧姆,L2的电阻灯泡为30欧姆,灯泡L1中通过的电流为0.2安培,求:1)两灯并联后的总电阻2)电源电压3)灯泡L2中通过的电流4)干路总电流13.两个灯泡并联在电路中,灯泡L1的电阻为10欧姆,灯泡L2中通过的电流为0.3安培,干路总电流为0.6安培,求:1)灯泡L1中通过的电流2)电源电压3)L2的电阻4)两灯并联后的总电阻14.两个灯泡并联在电路中,灯泡L2的电阻为20欧姆,通过它的电流为0.3安培,干路总电流为0.5安培,求:1)电源电压2)灯泡L1中通过的电流3)L1的电阻4)两灯并联后的总电阻15.两个灯泡并联在电路中,灯泡L2的电阻为40欧姆,通过它的电流为0.15安培,灯泡L1中通过的电流为0.1安培,求:(1)电源电压(2)干路总电流(3)L1的电阻(4)两灯并联后的总电阻16、两个灯泡并联在电路中,电源电压为12伏特,总电阻为7.5欧姆,灯泡L1的电阻为10欧姆,求:1)泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流17、有两个灯泡串联在电路中,电路中的电流是0.2安培,灯泡L1的电阻为45欧姆,灯泡L2为的电阻15欧姆,求:(1)灯泡L1和灯泡L2两端的电压(2)电源电压(3)电路中的总电阻18、有一电阻为20Ω的电灯,在正常工作时它两端的电压为12V。

可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。

初三物理欧姆定律解题技巧及经典题型及练习题(含答案)含解析一、欧姆定律选择题1．如图所示，N是悬挂在弹簧测力计下的条形磁铁，B是螺线管。

闭合开关S，待弹簧测力计示数稳定后，将变阻器尺的滑片缓慢向右滑动，在此过程中下列说法正确的是（）A. V表示数变大，A表示数变大B. V表示数变大，A表示数变小C. 弹簧测力计示数变小D. 弹簧测力计示数变大【答案】 C【解析】【解答】A、由电路图可知,R0与R串联,电压表测R两端的电压,电流表测电路中的电流,将变阻器R的滑片缓慢向右移动时,变阻器接入电路中的电阻变小,电路中的总电阻变小由I=U/R 可知,电路中的电流变大,即电流表的示数变大,A不符合题意；B、由U=IR可知,R0两端的电压变大,因串联电路中总电压等于各分电压之和,所以,R两端的电压变小,即电压表的示数变小,B不符合题意；C、由图可知,电流由螺线管的下方流入,则由右手螺旋定则可知螺线管上端为N极,下端为S 极,因螺线管的上端与磁铁的下端为同名磁极,相互排斥,且电路中的电流增大,所以,螺线管与磁铁之间的斥力增大,弹簧测力计示数变小,C符合题意；D、由C的分析可知，D不符合题意；故答案为：C【分析】（1）当变阻器R的滑片缓慢向右移动,滑动变阻器接入电路的电阻变小,根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化；（2）影响电磁铁磁性强弱的因素有:电流的大小、线圈的匝数、有无铁芯.线圈的匝数一定,电流越大磁性越强；（3）运用安培定则判断通电螺线管的极性；（4）磁极间的相互作用:同名磁极相互排斥,异名磁极相互吸引；2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．3．如图所示电路，电源电压恒为4.5V，定值电阻R0的阻值为10Ω，滑动变阻器的最大阻值为30Ω，电阻箱R x最大阻值为999.9Ω，电流表量程为0～0.6A，电压表量程为0～3V．闭合开关S，下列说法正确的是（）A. S1、S2均向左闭合，R x允许接入电路的最大阻值为20ΩB. S1、S2均向右闭合，电路允许消耗的最大功率为2.7WC. S1向左、S2向右闭合，R x允许接入电路的最大阻值为60ΩD. S1向右、S2向左闭合，只调R x使电流表示数减半后其阻值一定大于原来的2倍【答案】 D【解析】【解答】解：⑴闭合开关S，S1、S2均向左闭合时，R0、R x、滑动变阻器串联，电压表测R x两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数U x＝3V时，电阻箱R x接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，R0和滑动变阻器两端的电压之和：U0滑＝U﹣U x＝4.5V﹣3V＝1.5V，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I1＝＝＝0.0375A，R x允许接入电路的最大阻值：R x大＝＝＝80Ω，A不符合题意；⑵闭合开关S，S1、S2均向右闭合时，R0、R x、滑动变阻器串联，电压表测R0两端的电压，电流表测电路中的电流，当电压表的示数U0＝3V时，电路中的电流：I2＝＝＝0.3A，因串联电路中各处的电流相等，且电流表量程为0～0.6A，所以，电路中的最大电流为0.3A，则电路允许消耗的最大功率：P大＝UI2＝4.5V×0.3A＝1.35W，B不符合题意；⑶闭合开关S，S1向左、S2向右闭合时，R0、R x、滑动变阻器串联，电压表测R0和R x两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数U0x＝3V时，电阻箱R x接入电路中的电阻最大，此时滑动变阻器两端的电压：U滑＝U﹣U0x＝4.5V﹣3V＝1.5V，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I3＝＝＝0.05A，则R0和R x的最大总阻值：R总＝＝＝60Ω，所以，R x允许接入电路的最大阻值：R x大′＝R总﹣R0＝60Ω﹣10Ω＝50Ω，C不符合题意；⑷闭合开关S，S1向右、S2向左闭合，R0、R x、滑动变阻器串联，电压表被短路，电流表测电路中的电流，设此时电路的总电阻为R总′＝R x+R0+R滑，即R x＝R总′﹣R0﹣R滑，只调R x使电流表示数减半时，电路的总电阻R总″＝R x′+R0+R滑，即R x′＝R总″﹣R0﹣R滑，由R＝可知，只调R x使电流表示数减半时，电路的总电阻R总″＝2（R x+R0+R滑），则R x′﹣R x＝（R总″﹣R0﹣R滑）﹣（R总′﹣R0﹣R滑）＝R总″﹣R总′＝2（R x+R0+R滑）﹣（R x+R0+R滑）＝R x+R0+R滑＞R x，所以，R x′＞2R x，即只调R x使电流表示数减半后其阻值一定大于原来的2倍，D符合题意。

初中欧姆定律经典题型
1. 电路中有一个电阻为R的电阻器，其电压为U，则通过电
阻器的电流为多少？
答案：I=U/R
2. 一个电路中有三个电阻分别为R1、R2、R3，它们连接后串
联在一起。

如果R1的电阻值为2欧姆，R2的电阻值为4欧姆，R3的电阻值为6欧姆，则总电阻为多少？
答案：R=R1+R2+R3=2+4+6=12欧姆
3. 一个电路中有两个电阻分别为R1和R2，它们连接后并联
在一起。

如果R1的电阻值为6欧姆，R2的电阻值为3欧姆，
则总电阻为多少？
答案：R=1/((1/R1)+(1/R2))=1/((1/6)+(1/3))=2欧姆
4. 一个电路中有一个电压为12伏特的电源，连接着一个电阻
为3欧姆的电阻器。

求通过电阻器的电流？
答案：I=U/R=12/3=4安培
5. 一个电路中有两个电阻分别为3欧姆和6欧姆，它们连接后并联在一起，接到一个电压为9伏特的电源上。

求电路中的总电流？
答案：I=U/R=9/(3+6)=1安培。

中考物理总复习《欧姆定律》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题的理解，下列说法中正确的是（）1．对于公式R=UIA．导体的电阻与加在导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与加在导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻与加在导体两端的电压、通过导体的电流都无关2．图所示的电路中，电源两端电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A．电流表示数变小，电压表示数不变B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变大D．电压表与电流表的示数之比保持不变3．如图为标有“2V”字样的小灯泡 L 与定值电阻 R 的 U-I 图像，若将它们串联接入电路，小灯泡 L 恰好正常发光，由图可知（）A．电源电压为 5V B．定值电阻的阻值为 20ΩC．小灯泡正常发光时的阻值比定值电阻大D．若将它们并联接入 0.5V 的电路中，干路电流为 0.25A 4．如图是一种自动测定油箱内油面高度的装置。

其中R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆连接，滑杆可以绕固定点转动，则下列说法正确的是（）A．电路中R和R0是并联连接的B．油量表是由电流表改装而成的C．油位越高，通过R0的电流越小D．油位越低，R两端的电压越大5．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V6．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。

下列判断正确的是（）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶47．用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。

一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，滑动变阻器的最大阻值为R。

若只闭合开关S1，将滑动变阻器的滑片P 置于A端时，电压表V1示数为U1，电压表V2示数为U2；若此时将滑动变阻器的滑片P移至B端，电压表V1示数为U1′，电压表V2的示数为U2′，电流表A1的示数为0.4A。

已知：U1:U1′＝1:2，U2:U2′＝3:1，R2＝3Ω。

以下说法错误的是（）A．R1的电阻为2ΩB．电源电压为6VC．当开关都闭合，电路消耗的最小功率为30WD．只闭合开关S1时，电路消耗的最大功率为7.2 W【答案】C【解析】【分析】【详解】若只闭合开关 S1时，电路如下图甲所示，将滑动变阻器的滑片P 置于A端时，变阻器连入电路的电阻为0，简化后的电路如下图乙所示。

此时，R1、R2两端电压分别为U1、U2。

将滑动变阻器的滑片 P 移至 B端时，电路如下图所示此时，R2两端电压为U2′，变阻器和R1两端的总电压为U1′。

可知，R2两端电压U2′为1.2V。

此时，电流表示数为I丙=0.4A，R2＝3Ω，据U IR根据U 2:U 2′＝3:1结合U 2′为1.2V ，可以推得U 2为3.6V乙图中，电流表示数I 乙为22 3.6V 1.2A 3U I R ===Ω乙 已知 U 1:U 1′＝1:2根据欧姆定律，有111()2I R I R R =+乙丙 即111.2A 10.4A ()2R R R ⨯=⨯+ 整理得15R R =乙图中，电流表示数为1.2A ，根据欧姆定律有21U I R R =+乙 即 11.2A 3U R =Ω+……① 丙图中，电流表示数为0.4A ，根据欧姆定律有 21U I R R R =++丙 即110.4A 35U R R =Ω++……② 结合①②，有 16V 2U R ==Ω则1510R R ==Ω只闭合开关S 1时，当变阻器滑片在A 端时，电路中电阻最小，电路总功率最大，为6V 1.2A 7.2W P UI ==⨯=当所有开关都闭合时，电路为三个用电器并联，当变阻器连入电路中电阻为其最大阻值时，电路的总功率最小，为2222221212(6V)(6V)(6V)=33.6W 3102U U U P P P P R R R =++=++++=ΩΩΩ滑滑 故选项A 、B 、D 正确，不符合题意；选项C 错误，符合题意。

欧姆定律难题及答案经典一、欧姆定律选择题1．如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），由图象可知）（10Ω的电阻值是R的电流成正比 B. RA. 电阻R两端电压与通过0000.45W﹣R的电功率变化范围0C. 该电路最小功率0.05WD. 滑动变阻器D 【答案】【解析】【解答】解：（1）因为电流随电压的变化图象为正比例函数图象，且呈一条直线，所以通过R的电流与R两端的电压成正比，由电压是产生电流的原因可知，不能说00电阻R两端电压与通过R的电流成正比，故A错误；（2）当滑片位于b端时，电路为R000的简单电路，电压表测电源的电压，电路中的电流最大，由图乙可知，电源的电压==5Ω=，故BI= 可得，R的阻值：R错IU=3.0V，电路中的最大电流=0.6A，由00大误；（3）当滑片位于a端时接入电路中的电阻最大，电路中的电流最小，由图乙可知，电== =30ΩR路中的最小电流I=0.1A，电路中的总电阻：，因串联电路中总电阻等总小于各分电阻之和，所以，滑动变阻器的最大阻值：R=R﹣R=30Ω﹣5Ω=25Ω，电路的最小0总大=3.0V×0.1A=0.3W，故C错误；（4）滑动变阻器接入电路中的电阻为0Ω功率：P=UI小小I=R时，电路中的电流：=时，消耗的功率为0W；当变阻器接入电路的电阻为22R= ）R=（=：耗变，阻器消电功率P=I R= =，=0.45WP ，则当R=5Ω，变阻器消耗的电功率最大，=R大．D正确．故选D，故0.45W～0的电功率变化范围R所以，滑动变阻器．【分析】（1）由图象可知，R两端的电压和电流关系是一个正比例函数图象，要注意电0压是电流产生的原因；（2），当滑片位于b端时，电路为R的简单电路，电压表测电源0的电压，此时电路中的电流最大，根据图象读出电表的示数，利用欧姆定律求出R的电阻0值；（3）当滑片位于a端时，滑动变阻器的电阻完全接入电路中，电路中的电流最小，由图象读出电表的示数，根据P=UI求出电路中的最小功率；（4）滑动变阻器接入电路中的电阻为0Ω时，消耗的功率为0W；根据电阻的串联和欧姆定律表示出电路中的电流，根据2RP=I表示出滑动变阻器消耗的电功率，然后根据数学知识确定滑动变阻器消耗的最大功率，进一步得出滑动变阻器消耗电功率的变化．2．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1。
