第6课《智能路灯》说课稿今夕复何夕,共此灯烛光。
各位评委老师,大家好!今天我说课的题目是重庆出版社《小学编程》上册中开源硬件的第二单元第6课《智能路灯》。
接下来我将从设计理念、教材分析、学情分析、教学方法和教学过程五个方面展开我的说课。
一、设计理念新课程注重以生为本。
本课的设计理念主要是“促进学生发展”,本课教学情境紧密联系学生的生活环境,重在解决生活中的问题,开拓学生思维,教学过程中从学生的经验和已有知识出发,注重学生的交流讨论,发挥学生在学习过程中的能动性。
二、教材分析(一)教学内容本册主要学习图形化软硬件编程,结合软硬件制作智能化设备,本单元主要学习喵比特主板上的传感器,第6课学习光线传感器,利用图形化编程设计一款智能路灯。
学生在上节课已经学习循环语句和条件语句的编写,本课对智能路灯的学习为后面设计其他智能设备奠定基础。
本课的主要知识点是掌握光线传感器的功能及使用方法,能使用光线强度指令检测光值,知道光线强度与光值的关系,理清编程的思路,设计制作一款简易智能路灯。
(二)教学目标:1.知识与技能(1)了解光线传感器的功能及使用方法,能使用光线强度指令检测外界光值。
(2)学会使用条件和循环语句编写程序,制作简易智能路灯。
2.过程与方法(1)培养学生观察生活,分析现象的能力,利用实验动手探究光线强度与光值之间的关系。
3.思想政治目标(1)让学生感受社会的发展进步,体会祖国的逐步强大,提升民族自豪感。
(2)通过设计智能路灯,让学生增强节约能源的意识,创建环保社会及绿色地球。
(三)教学重难点:1.教学重点(1)能够利用光线强度和光值设计出智能路灯控制程序,结合硬件制作一款简易智能路灯。
2.教学难点(1)理解“天黑”光值只是对周围环境中光线强弱的判断检测。
因为本课内容是利用光线传感器设计智能路灯,通过传感器感知外界环境光线的强弱,所以本节课的教学重点是能够利用光线强度和光值指令设计出智能路灯控制程序,结合硬件制作一款简易智能路灯。
课时:2课时教学目标:1. 了解智能路灯系统的基本组成和工作原理。
2. 掌握基于单片机的智能路灯控制系统设计方法。
3. 学会使用Altium Designer19、Protues8.7和KEIL5等软件进行仿真和程序设计。
4. 培养学生的团队合作能力和创新意识。
教学重点:1. 智能路灯系统的硬件设计。
2. 单片机控制程序编写与调试。
教学难点:1. 系统硬件电路设计。
2. 单片机控制程序编写。
教学准备:1. 教学课件、实验设备、实验材料。
2. Altium Designer19、Protues8.7和KEIL5等软件。
教学过程:第一课时:一、导入新课1. 提问:同学们,你们知道路灯系统吗?它有什么作用?2. 引入智能路灯系统,介绍其背景和意义。
二、讲解智能路灯系统组成1. 硬件组成:单片机控制模块、光控元件、驱动电路、LED照明模块、电源模块等。
2. 软件组成:初始化设置、数据采集与处理、控制算法实现、人机交互等。
三、硬件设计1. 介绍光控元件、驱动电路、LED照明模块、电源模块等硬件元件的选择和连接。
2. 讲解电路图绘制和PCB设计方法。
四、软件设计1. 介绍Altium Designer19、Protues8.7和KEIL5等软件的使用。
2. 讲解单片机控制程序编写方法。
五、实验指导1. 学生分组进行实验,教师巡回指导。
2. 学生完成硬件电路搭建和程序编写。
第二课时:一、实验总结1. 学生展示实验成果,分享设计心得。
2. 教师点评实验过程和成果。
二、拓展应用1. 介绍智能路灯系统的其他功能,如定时开关、人体感应等。
2. 讲解如何将智能路灯系统与其他智能设备进行联动。
三、课后作业1. 查阅资料,了解智能路灯系统的最新技术和发展趋势。
2. 设计一款具有创新功能的智能路灯系统。
教学评价:1. 课堂表现:学生参与课堂讨论、提问和实验操作的积极性。
2. 实验成果:学生完成实验任务的情况,包括硬件电路搭建、程序编写和系统功能实现。
智能路灯教案一、教学目标1.让学生了解智能路灯的基本概念和功能。
2.掌握智能路灯的控制原理和应用场景。
3.培养学生的逻辑思维和创新能力。
二、教学内容1.智能路灯的组成和特点智能路灯系统包括灯杆、LED灯具、控制器、传感器、网关等组成部分。
智能路灯具有节能、环保、智能化等特点,可以通过传感器采集环境光线、车流量等信息,实现精细化的照明控制,同时能够节省人力和维护成本。
2.智能路灯的控制原理智能路灯采用了物联网技术,通过无线通讯和传感器技术实现远程控制和实时监控。
控制中心可以根据传感器采集到的信息,对LED灯具进行实时调控,实现智能化照明。
3.智能路灯的应用场景智能路灯广泛应用于城市道路、公园、校园等公共场所。
通过智能化控制,可以有效地提高照明效果,减少能源浪费,降低环境污染。
同时,智能路灯还可以实现紧急情况下的应急照明和指示,提高公共安全。
三、教学方法1.多媒体教学利用多媒体课件和视频等多媒体教学资源,让学生更加生动地了解智能路灯系统的组成、原理和应用场景。
2.案例分析选取一些实际的智能路灯项目案例,让学生进行分析和讨论,培养学生的分析能力和创新思维能力。
3.实验教学通过实验室的智能路灯实验设备,让学生亲手操作和体验,加深对智能路灯系统的理解和掌握。
四、教学步骤1.导入新课(5分钟)通过展示一些智能路灯的应用场景和图片,引导学生思考智能路灯的优势和特点,激发学生的学习兴趣。
2.讲解理论知识(15分钟)通过讲解智能路灯的组成和特点、控制原理和应用场景等基本理论知识,让学生了解智能路灯系统的基本框架和功能。
3.分析案例(10分钟)选取一些实际应用的智能路灯案例,让学生了解智能路灯在不同场景中的应用方式和方法,引导学生深入思考智能路灯的应用价值和作用。
4.进行实验(30分钟)通过实验设备演示智能路灯系统的各个组成部分和功能,让学生亲手操作和体验,加深对智能路灯系统的理解和掌握。
同时也可以引导学生自己设计一些创新性的实验进行尝试。
智能路灯系统设计与实现第一章概述随着科技的不断发展,人们对周围环境的需求也越来越高。
智能路灯系统是一种能够自动感知周围环境并根据需要灯光亮度自动调节的路灯系统。
本文旨在介绍智能路灯系统的设计与实现,探讨其在城市照明中的应用。
第二章系统架构智能路灯系统的架构主要由三部分组成:传感器模块、控制模块和灯光控制模块。
传感器模块用于感知周围环境,包括光线、温度、湿度、人流等信息,传输给控制模块。
控制模块通过分析传感器模块的数据来判断当前环境状况以及根据需求制定相应策略,然后传输控制信号给灯光控制模块。
灯光控制模块根据控制信号来控制路灯亮度,实现智能路灯的自动调节。
第三章传感器模块光线传感器通过反射手段采集周围环境光照度,将采集到的信息传输给控制模块。
温度传感器和湿度传感器用于感知周围气温和湿度,为智能路灯系统的能耗控制和省电提供依据。
人流传感器能够检测周围行人流量,为城市照明运营管理部门提供精准的数据支持。
第四章控制模块控制模块采用嵌入式处理器,具有数据处理和通信功能。
控制模块通过处理传感器模块采集到的数据,实现基于环境和实时需求的路灯亮度控制,同时能够自适应地调整路灯的亮度。
在更高级的智能路灯系统中,控制模块还可以添加机器学习模块,利用深度学习算法来分析传感器模块的数据,学习环境和需求,同时优化路灯控制策略。
这样可以使智能路灯系统更加高效和实用。
第五章灯光控制模块灯光控制模块是整个系统中最核心的部分。
它通过接受控制信号,控制整个路灯系统的亮度选择和亮度变化效果。
在智能路灯系统中,灯光控制模块通常使用LED灯。
这些灯不仅耗电少,而且灵活,使得灯光亮度的调节更加精确。
第六章应用场景智能路灯系统在城市照明领域的应用非常广泛。
举几个例子:1. 道路照明:通过智能路灯系统,道路照明可以根据车流量和天气等因素自动调节亮度,优化能源使用和路灯的寿命。
2. 公园和广场照明:智能路灯系统允许公园、广场和其他城市绿地在夜间保持足够的照明亮度,同时消耗更少的能源。
智慧路灯控制系统说明书设计方案智慧路灯控制系统设计方案1. 引言智慧路灯控制系统是一种基于信息技术和通信技术的智能化路灯管理系统,旨在提高路灯的能效和管理效率,降低能源消耗,减少环境污染,并提供更便捷舒适的城市生活环境。
本设计方案将介绍智慧路灯控制系统的整体架构、功能模块、软硬件设备以及系统运行流程。
2. 系统架构智慧路灯控制系统的整体架构由多个模块组成,包括终端设备、网关设备、服务器以及管理平台。
终端设备安装在路灯上,负责灯光的控制和监测;网关设备用于与终端设备进行通信,并将数据发送到服务器;服务器负责数据存储和处理;管理平台提供对系统进行集中管理和监控的功能。
3. 功能模块智慧路灯控制系统包含以下功能模块:3.1 灯光控制模块:根据不同的时间和环境条件,智慧路灯系统可以自动调整灯光亮度和颜色,以达到节能和美化城市环境的效果。
3.2 远程监控模块:通过网络连接,管理平台可以实时监控系统中每个路灯的状态,包括灯光使用情况、电能消耗情况等。
3.3 维护管理模块:管理平台可以对系统进行远程管理和维护,包括故障检测、故障报警、远程升级等功能。
3.4 数据分析模块:系统可以对采集到的大量数据进行分析和统计,提供报表和图表展示,为城市规划和决策提供参考。
4. 软硬件设备智慧路灯控制系统使用的软硬件设备如下:4.1 路灯终端设备:包括LED灯、光感器、温湿度传感器、通信模块等。
4.2 网关设备:负责终端设备数据的收集和传输,包括通信模块、处理器、存储器等。
4.3 服务器:用于数据存储和处理,包括数据库、计算机服务器等。
4.4 管理平台:提供系统管理和监控功能的软件平台,可以通过电脑和手机等设备进行访问和操作。
5. 系统运行流程智慧路灯控制系统的运行流程如下:5.1 终端设备采集环境数据,并发送给网关设备。
5.2 网关设备将采集到的数据发送到服务器,并存储在数据库中。
5.3 服务器对数据进行处理和分析,生成报表和图表等可视化结果,并提供给管理平台使用。
路灯控制器课程设计一、课程目标知识目标:1. 理解路灯控制器的基本原理与功能,掌握其主要组成部分及工作流程。
2. 掌握路灯控制器的电路图识读及分析,了解电路中各元件的作用。
3. 学习路灯控制器的编程方法,能运用所学知识对路灯进行智能控制。
技能目标:1. 能够运用所学知识,设计简单的路灯控制器电路,并进行调试与优化。
2. 培养学生动手操作能力,学会使用相关工具和仪器进行电路搭建与测试。
3. 提高学生的编程能力,能够运用编程软件编写简单的路灯控制程序。
情感态度价值观目标:1. 培养学生热爱科学,积极探索的精神,激发他们对电子技术的兴趣。
2. 培养学生团队协作精神,学会与他人共同解决问题,提高沟通与表达能力。
3. 增强学生的环保意识,让他们认识到智能控制技术在节能减排方面的重要性。
课程性质:本课程属于电子技术实践课程,以理论教学与实践操作相结合的方式进行。
学生特点:学生为初中年级,具备一定的物理知识和电子技术基础,对新鲜事物充满好奇心,动手能力强。
教学要求:教师应注重理论与实践相结合,引导学生主动探究,关注学生个体差异,提高学生的实践操作能力和创新能力。
在教学过程中,将课程目标分解为具体的学习成果,以便进行教学设计和评估。
二、教学内容1. 理论知识:- 路灯控制器原理:介绍路灯控制器的基本工作原理,包括传感器、控制器、执行器等部分的功能。
- 电路分析:学习并分析路灯控制器的电路图,讲解各元件的作用及其相互关系。
- 编程基础:介绍简单的编程语言及逻辑控制,为编写路灯控制程序打下基础。
2. 实践操作:- 电路搭建:指导学生动手搭建简单的路灯控制器电路,熟悉各元件的使用方法。
- 程序编写:教授编程方法,引导学生编写简单的路灯控制程序。
- 调试优化:教授学生如何对电路和程序进行调试与优化,确保路灯控制器的稳定运行。
3. 教学大纲:- 第一阶段(1课时):介绍路灯控制器原理,分析电路图,了解各元件作用。
- 第二阶段(2课时):学习编程基础,编写简单的路灯控制程序。
硬件设计说明书
1设计
近年来,随着经济的高速发展和汽车的逐渐普及,城市的交通问题已经引起人们越来越多的关注,城市道路照明的重要性也日益增大。
目前,我国大部分城市的路灯照明都采用"全夜灯恒照度"的方式,控制方式仍然是简单的光控和时控等传统方式,这大大增加了城市的用电量,为此,政府承担着巨额的财政支出,而路灯照明设备的使用寿命也大大降低。
因此,引入智能交通系统(ITS)成为提高城市交通管理水平的一个重要途径。
本设计以低功耗单片机stm32f103cb为主控部件,采用红外对射传感器检测人体及车辆到达一定范围内灯由灭到亮根据人或车距灯的距离逐渐变化,运用光敏电阻检测背景光的强度,来判断是白天或者黑夜来控制LED灯的亮灭。
在规定范围内对移动物体进行检测,实现对路灯的智能化控制,提高了路灯照明的有效性,避免了电力资源的浪费。
2所用的资源
开发板:stm32f103cb 1个
光照强度传感器:BH1750 1个
红外对射 8个
温湿度传感器:DHT11 1个
LED灯3.3v 4个
软硬件交互设备:
WIFI400 1个
LPT100 1个
3控制系统硬件选择
(1)核心控制器
控制系统硬件组成以stm3f103cb为核心控制器,辅以外围电路如温湿度数据采集处理系统模块、红外传感器模块、背景光检测模块和LED灯等。
智能路灯系统设计第一章:引言路灯是城市道路和公共空间不可或缺的基础设施之一。
传统路灯通过定时开关或人工控制来工作,无法动态适应不同环境和用户的需求。
而随着人工智能技术的发展和智能化城市建设的不断深入,智能路灯系统应运而生。
本文旨在探究智能路灯系统的设计和实现。
第二章:智能路灯系统的基本原理和特点智能路灯系统是通过传感器感知周围环境,并控制灯光亮度和颜色的路灯。
智能路灯系统的特点包括以下几点:1)自动调节:智能路灯系统能够自动感知周围环境,根据不同时间和不同情况自动调节灯光亮度和颜色;2)节能减排:智能路灯系统能够自动调节灯光亮度,避免不必要的能源浪费,从而达到节能减排的目的;3)可靠性高:智能路灯系统通过传感器感知周围环境,具有高度可靠性,避免因为外界环境变化而出现异常情况。
第三章:智能路灯系统的技术实现智能路灯系统的实现主要包括传感器、终端、服务器和管理系统几个方面。
1)传感器:智能路灯系统采用多种传感器感知周围环境,包括温度传感器、湿度传感器、光线传感器、二氧化碳传感器等。
这些传感器能够实时感知环境变化,从而驱动路灯系统自动调节灯光亮度和颜色。
2)终端:智能路灯系统的终端设备负责接收传感器发送的数据,并根据数据驱动灯光调节。
终端设备还能够通过无线网络传输数据,方便管理和监控。
3)服务器:智能路灯系统的服务器接收到终端从传感器获取的数据,并根据数据进行处理。
服务器能够通过算法模型分析数据,并根据数据自动调节灯光亮度和颜色。
4)管理系统:智能路灯系统的管理系统通过互联网远程监控和管理路灯系统,实现对路灯的实时监控、管理和维护。
第四章:智能路灯系统的应用场景智能路灯系统的应用场景包括以下几个方面:1)城市道路:智能路灯系统能够根据城市道路不同的使用情况进行智能控制,提高道路的安全性和节能效果。
2)公共空间:智能路灯系统能够在公共空间内智能调节灯光亮度和颜色,为市民提供更加舒适的环境。
3)智能交通:智能路灯系统能够与智能交通系统进行联动,提高智能化交通管理效果,为市民提供更加舒适和安全的出行服务。
智能路灯操作手册第一章:概述 (2)1.1 产品简介 (2)1.2 功能特点 (3)第二章:安装与接线 (3)2.1 安装准备 (3)2.2 安装步骤 (4)2.3 接线方法 (4)第三章:系统配置 (4)3.1 系统结构 (4)3.2 系统参数配置 (5)3.3 系统升级与维护 (5)第四章:智能控制 (6)4.1 控制原理 (6)4.2 控制方式 (6)4.3 控制策略 (6)第五章:远程监控与管理 (7)5.1 监控平台介绍 (7)5.1.1 平台功能 (7)5.1.2 平台架构 (8)5.2 平台操作指南 (8)5.2.1 登录平台 (8)5.2.2 设备监控 (8)5.2.3 报警与预警 (8)5.2.4 远程控制 (8)5.2.5 数据分析 (8)5.3 故障排查与处理 (9)5.3.1 故障排查 (9)5.3.2 故障处理 (9)第六章:节能与环保 (9)6.1 节能原理 (9)6.2 节能措施 (9)6.3 环保效益 (10)第七章:安全防护 (10)7.1 安全措施 (10)7.2 防护等级 (11)7.3 应急处理 (11)第八章:维护与保养 (12)8.1 常规维护 (12)8.2 定期保养 (12)8.3 更换零部件 (12)第九章:故障诊断与处理 (13)9.1 故障分类 (13)9.2 故障诊断方法 (13)9.3 故障处理流程 (14)第十章:用户操作指南 (14)10.1 使用前的准备 (14)10.1.1 硬件要求 (14)10.1.2 软件要求 (14)10.1.3 系统权限 (14)10.2 基本操作 (15)10.2.1 登录系统 (15)10.2.2 主界面 (15)10.2.3 数据查询 (15)10.2.4 数据录入 (15)10.2.5 数据修改与删除 (15)10.3 高级功能 (15)10.3.1 数据导出 (15)10.3.2 数据备份与恢复 (15)10.3.3 权限管理 (15)10.3.4 系统设置 (16)10.3.5 帮助文档 (16)第十一章:技术支持与售后服务 (16)11.1 技术支持 (16)11.2 售后服务 (16)11.3 联系方式 (17)第十二章:附录 (17)12.1 常见问题解答 (17)12.1.1 页面加载过程相关问题 (17)12.1.2 功能优化相关问题 (17)12.1.3 安全相关问题 (18)12.2 技术参数 (18)12.2.1 页面加载功能参数 (18)12.2.2 功能优化参数 (18)12.2.3 安全功能参数 (18)12.3 相关标准与法规 (18)第一章:概述1.1 产品简介本书将向您详细介绍一款创新性的产品——【产品名称】。
《安装智能路灯建议》教学设计一、教学目标1、让学生了解智能路灯的基本概念和功能。
2、引导学生分析安装智能路灯的需求和意义。
3、培养学生提出合理的安装智能路灯建议的能力。
二、教学重难点1、重点(1)智能路灯的特点和优势。
(2)安装智能路灯的考虑因素。
2、难点(1)如何根据实际情况制定切实可行的安装建议。
(2)对相关技术和成本的理解与权衡。
三、教学方法1、讲授法讲解智能路灯的相关知识和概念。
2、讨论法组织学生讨论安装智能路灯的需求和可能遇到的问题。
3、案例分析法通过实际案例分析安装智能路灯的成功经验和不足之处。
四、教学过程1、课程导入(10 分钟)通过展示一些城市路灯的图片或视频,引导学生观察传统路灯存在的问题,如能源浪费、维护成本高、照明效果不佳等,从而引出智能路灯的概念。
2、知识讲解(20 分钟)(1)介绍智能路灯的定义和功能,如自动调光、远程监控、故障报警等。
(2)讲解智能路灯的工作原理,包括传感器技术、通信技术等的应用。
3、小组讨论(20 分钟)将学生分成小组,讨论以下问题:(1)所在地区是否有安装智能路灯的必要?(2)安装智能路灯可能会带来哪些好处和挑战?4、案例分析(20 分钟)展示一些城市安装智能路灯的案例,分析其成功之处和需要改进的地方,让学生从中汲取经验和教训。
5、建议生成(30 分钟)每个小组根据讨论和案例分析的结果,结合所在地区的实际情况,提出安装智能路灯的建议,包括安装位置、数量、类型、预算等方面。
6、成果展示与评价(20 分钟)各小组派代表展示其建议,其他小组进行评价和补充,教师进行总结和点评。
五、教学资源1、智能路灯的图片、视频资料。
2、相关案例的文字材料。
六、教学延伸1、让学生课后调研所在社区或学校周边的路灯情况,为进一步完善安装建议收集数据。
2、鼓励学生关注智能路灯的发展动态,了解最新的技术和应用。
七、注意事项1、确保学生对智能路灯的相关知识有基本的了解,以便更好地参与讨论和提出建议。
智能路灯控制系统设计方案设计方案:1. 系统结构设计:- 路灯感应模块:通过光敏传感器感知周围环境光照强度,根据设定的阈值来判断是否需要开启路灯。
- 控制模块:负责接收路灯感应模块的信号,并进行处理控制,控制路灯的开关状态。
- 通信模块:负责与中心服务器进行通信,接收服务器发送的控制指令,并将路灯的状态和数据上报给服务器。
- 中心服务器:负责接收和处理路灯控制模块上传的数据,根据数据分析统计路灯使用情况,向控制模块发送指令实现集中管理。
2. 功能设计:- 光敏感应控制:路灯感应模块根据光敏传感器感知到的环境光照强度来判断是否需要开启灯光。
- 定时控制:设定路灯的开关时间,根据时间自动开启或关闭路灯。
- 节能模式:根据路灯使用情况和环境光照强度动态调整灯光亮度,实现节能效果。
- 异常监测:监测路灯的工作状态,如灯泡是否损坏、线路是否有故障等,及时发出警报并通知维修人员。
3. 技术选型:- 光敏传感器:选择高灵敏度的光敏传感器,能够准确感知到周围的光照强度。
- 控制模块:选择高性能的嵌入式开发板,如Arduino、Raspberry Pi等,具备较强的计算和控制能力。
- 通信模块:选择网络通信模块,如GPRS、NB-IoT等,实现与中心服务器的数据传输。
- 中心服务器:选择稳定可靠的服务器,具备存储和处理大量数据的能力,能够实现对路灯系统的集中管理和控制。
4. 系统流程设计:- 路灯感应模块不断感知周围的环境光照强度。
- 当环境光照强度低于设定的阈值时,感应模块发送信号给控制模块。
- 控制模块接收到信号后判断是否需要开启灯光,并控制路灯的开关状态。
- 控制模块将路灯的状态和数据通过通信模块上传到中心服务器。
- 中心服务器接收到数据后进行分析统计,并根据需要发送控制指令给控制模块。
- 控制模块接收到指令后执行相应的操作,如调整灯光亮度。
- 中心服务器实时监测路灯的工作状态,发现异常情况时及时报警并通知维修人员。
小学信息技术智能路灯教学设计智能路灯是一种利用现代科技和信息技术为城市提供智能化照明服务的设备。
它不仅能够提供基本照明功能,还能通过感知环境、自动调节亮度和监控交通等智能化功能,为人们的出行带来更多的便利和安全。
因此,在小学信息技术课程中引入智能路灯设计教学,不仅可以让学生了解和掌握相关科技知识,还能培养学生的创新思维和动手能力。
下面,我将结合小学信息技术教学的特点和目标,设计一节针对智能路灯的教学内容。
一、教学目标1. 了解智能路灯的基本原理和构成;2. 掌握智能路灯的使用方法和操作技巧;3. 培养学生的动手能力和创新思维;4. 引导学生思考智能路灯在城市中的应用和意义。
二、教学内容1. 知识点介绍首先,我们将向学生介绍智能路灯的基本原理和构成。
讲解智能路灯是如何通过感知器件收集环境信息,并通过控制器自动调节亮度和工作时间的。
同时,还会向学生介绍智能路灯的构成,包括光源、感知器件、控制器和数据传输系统等。
2. 智能路灯实物展示为了让学生更直观地了解智能路灯的外观和结构,我们将准备一些智能路灯的实物展示。
学生可以观察和探索这些实物,了解它们的各个组成部分。
3. 智能路灯的安装与使用接下来,我们将引导学生进行智能路灯的安装和使用实践。
为了确保安全,我们将使用一些模拟的小型智能路灯来进行操作。
学生将分组进行安装,从打开包装到安装固定,再到进行简单的操作设置,全程实践。
在实践中,我们将培养学生的动手能力和合作精神。
4. 智能路灯的编程控制为了进一步培养学生的信息技术能力,我们将引导学生进行智能路灯的编程控制。
使用简单的编程软件,如Scratch,学生可以通过编写代码来实现智能路灯的光感控制、时间定时和报警等功能。
这一环节将激发学生的创新思维,培养他们对信息技术的兴趣和能力。
5. 智能路灯的应用与思考最后,我们将引导学生思考智能路灯在城市中的应用与意义。
通过课堂讨论和小组合作,学生可以分享他们对智能路灯的观察和想法。
交通与汽车工程学院课程设计说明书课程名称: 微机原理及应用课程设计课程代码: 8234570题目: 智能路灯控制年级/专业/班:学生姓名:学号:开始时间:20 年月日完成时间:20 年月日课程设计成绩:指导教师签名:年月日目录摘要 (1)1 引言 (2)1.1 问题的提出 (2)1.2任务与分析 (2)2 系统方案设计 (3)2.1 系统设计方案 (3)2.2 系统总体框图 (4)3 系统硬件电路设计 (5)3.1 AT89c51简介 (5)3.2 红外线传感器的介绍 (9)4 系统软件设计 (11)4.1 proteus软件环境介绍 (11)4.2 Protel软件环境介绍 (11)4.3 keil c51简介 (12)4.4系统软件分析 (13)4.5程序流程图 (13)5 系统调试过程 (17)5.1 Protel 99 SE中调试 (17)5.2 keil C51程序调试结果 (18)5.3 proteus调试 (19)总结 (21)参考文献 (22)摘要随着社会需求和单片机应用领域的不断扩展,各类智能产品、控制系统都是以单片机技术为核心来进行开发设计的。
本设计是基于89C51单片机为控制核心的走廊路灯控制。
本系统采用MSC-51系列单片机AT89C51和相关的传红外线感器智能路灯控制器,实现了能根据实际光线条件通过8951芯片的P1口控制路灯开关的功能。
本设计说明书对该系统的硬件电路,工作原理进行了详细的介绍。
同时给出了软件设计的流程图和主要源代码。
关键词:89C51单片机红外线传感器开关1 引言1.1 问题的提出随着夜晚的来临,城市里华灯初上,人们消除了白天的繁忙,漫步穿行于城市的街道上。
在那霓虹漫彩的灯光下,一个个孩子欢快的玩耍着,一对对男女漫步于小道里、花园中,一辆辆汽车奔驰于公路上。
路灯已经成为一个城市的照明系统不可分割更无可替代的一部分,在城市照明中发挥着举足轻重的作用,而其所依靠的就是路灯自动控制系统。
第五章详细设计5.1单片机最小系统模块5.1.1 模块描述本模块主要是完成单片机的最小系统设计,用来使单片机能正常工作,由电源电路、晶振电路、复位电路、单片机组成。
5.1.2 单片机元件介绍晶振电路:单片机内部有一个高增益、反相放大器,其输入端为芯片引脚XTAL1,其输出端为引脚XTAL2。
其中XYAL1接外部晶体的一个引脚,在单片机内部,它是一个反向放大器的输入端。
若采用外部振荡器,该引脚接收振荡器的信号,即八次信号直接接到内部时钟发生器的输入端;XTAL2节外部晶体的另一端,在单片机内部接到反向放大器的输入端,当采用外接晶体振荡器时,此引脚可以不接。
复位电路:复位操作有两种基本形式:一种是上电复位,另一种是按键复位。
按键复位具有上电复位功能外,若要复位,只要按图中的RESET键,电源VCC经电阻R1、R2分压,在RESET端产生一个复位高电平。
上电复位电路要求接通电源后,通过外部电容充电来实现单片机自动复位操作。
上电瞬间RESET引脚获得高电平,随着电容的充电,RERST引脚的高电平将逐渐下降。
RERST引脚的高电平只要能保持足够的时间(2个机器周期),单片机就可以进行复位操作。
单片机:各引脚功能说明VCC:供电电压。
GND:接地。
P0口:P0口为一个8位漏级开路双向I/O口,每脚可吸收8TTL门流。
当P1口的管脚第一次写1时,被定义为高阻输入。
P0能够用于外部程序数据存储器,它可以被定义为数据/地址的第八位。
在FIASH编程时,P0 口作为原码输入口,当FIASH进行。
校验时,P0输出原码,此时P0外部必须被拉高。
P1口:P1口是一个内部提供上拉电阻的8位双向I/O口,P1口缓冲器能接收输出4TTL门电流。
P1口管脚写入1后,被内部上拉为高,可用作输入,P1口被外部下拉为低电平时,将输出电流,这是由于内部上拉的缘故。
在FLASH编程和校验时,P1口作为第八位地址接收。
P2口:P2口为一个内部上拉电阻的8位双向I/O口,P2口缓冲器可接收,输出4个TTL门电流,当P2口被写“1”时,其管脚被内部上拉电阻拉高,且作为输入。
第五章详细设计5.1单片机最小系统模块5.1.1 模块描述本模块主要是完成单片机的最小系统设计,用来使单片机能正常工作,由电源电路、晶振电路、复位电路、单片机组成。
5.1.2 单片机元件介绍晶振电路:单片机内部有一个高增益、反相放大器,其输入端为芯片引脚XTAL1,其输出端为引脚XTAL2。
其中XYAL1接外部晶体的一个引脚,在单片机内部,它是一个反向放大器的输入端。
若采用外部振荡器,该引脚接收振荡器的信号,即八次信号直接接到内部时钟发生器的输入端;XTAL2节外部晶体的另一端,在单片机内部接到反向放大器的输入端,当采用外接晶体振荡器时,此引脚可以不接。
复位电路:复位操作有两种基本形式:一种是上电复位,另一种是按键复位。
按键复位具有上电复位功能外,若要复位,只要按图中的RESET键,电源VCC经电阻R1、R2分压,在RESET端产生一个复位高电平。
上电复位电路要求接通电源后,通过外部电容充电来实现单片机自动复位操作。
上电瞬间RESET引脚获得高电平,随着电容的充电,RERST引脚的高电平将逐渐下降。
RERST引脚的高电平只要能保持足够的时间(2个机器周期),单片机就可以进行复位操作。
单片机:各引脚功能说明VCC:供电电压。
GND:接地。
P0口:P0口为一个8位漏级开路双向I/O口,每脚可吸收8TTL门流。
当P1口的管脚第一次写1时,被定义为高阻输入。
P0能够用于外部程序数据存储器,它可以被定义为数据/地址的第八位。
在FIASH编程时,P0 口作为原码输入口,当FIASH进行。
校验时,P0输出原码,此时P0外部必须被拉高。
P1口:P1口是一个内部提供上拉电阻的8位双向I/O口,P1口缓冲器能接收输出4TTL门电流。
P1口管脚写入1后,被内部上拉为高,可用作输入,P1口被外部下拉为低电平时,将输出电流,这是由于内部上拉的缘故。
在FLASH编程和校验时,P1口作为第八位地址接收。
P2口:P2口为一个内部上拉电阻的8位双向I/O口,P2口缓冲器可接收,输出4个TTL门电流,当P2口被写“1”时,其管脚被内部上拉电阻拉高,且作为输入。

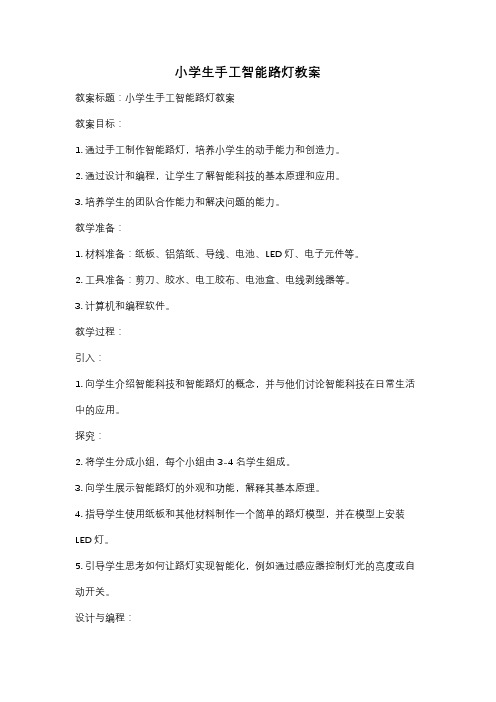

小学生手工智能路灯教案教案标题:小学生手工智能路灯教案教案目标:1. 通过手工制作智能路灯,培养小学生的动手能力和创造力。
2. 通过设计和编程,让学生了解智能科技的基本原理和应用。
3. 培养学生的团队合作能力和解决问题的能力。
教学准备:1. 材料准备:纸板、铝箔纸、导线、电池、LED灯、电子元件等。
2. 工具准备:剪刀、胶水、电工胶布、电池盒、电线剥线器等。
3. 计算机和编程软件。
教学过程:引入:1. 向学生介绍智能科技和智能路灯的概念,并与他们讨论智能科技在日常生活中的应用。
探究:2. 将学生分成小组,每个小组由3-4名学生组成。
3. 向学生展示智能路灯的外观和功能,解释其基本原理。
4. 指导学生使用纸板和其他材料制作一个简单的路灯模型,并在模型上安装LED灯。
5. 引导学生思考如何让路灯实现智能化,例如通过感应器控制灯光的亮度或自动开关。
设计与编程:6. 引导学生使用计算机和编程软件,设计一个简单的电路控制系统。
7. 教授学生如何编程,让他们控制LED灯的亮度或开关。
8. 鼓励学生进行创新,例如添加声音传感器或时间控制功能。
制作与调试:9. 指导学生根据设计和编程,使用导线、电池和电子元件将电路连接起来。
10. 引导学生进行调试,确保路灯能够按照设计要求正常工作。
展示与分享:11. 让每个小组展示他们制作的智能路灯,并向其他小组分享他们的设计和编程思路。
12. 引导学生互相评价和提出改进意见,促进学生之间的交流和学习。
总结与反思:13. 与学生一起总结制作智能路灯的过程和收获。
14. 鼓励学生思考智能科技的未来发展和应用,并提出自己的想法和观点。
拓展活动:- 鼓励学生自由设计和制作其他智能化的小工具或装置,如智能闹钟、智能门禁等。
评估方式:- 观察学生在制作过程中的参与程度和动手能力。
- 评估学生在设计和编程中的创造性和解决问题的能力。
- 评估学生在展示和分享中的表达能力和团队合作能力。
教案扩展:- 可以邀请专业人士或相关企业的代表来学校进行智能科技的讲座或展示,让学生更深入了解智能科技的应用和前景。
《安装智能路灯建议》教学设计一、教学目标1、让学生了解智能路灯的概念、功能和优势。
2、引导学生掌握安装智能路灯的基本流程和注意事项。
3、培养学生的观察能力、分析问题和解决问题的能力。
4、激发学生对科技创新在城市建设中应用的兴趣。
二、教学重难点1、重点(1)智能路灯的特点和工作原理。
(2)安装智能路灯的步骤和技术要求。
2、难点(1)如何根据实际环境选择合适的智能路灯型号和安装位置。
(2)解决安装过程中可能出现的技术问题和安全隐患。
三、教学方法1、讲授法:讲解智能路灯的相关知识和安装要点。
2、讨论法:组织学生讨论安装方案,激发学生的思维。
3、案例分析法:通过实际案例分析,让学生更好地理解安装过程中的问题及解决方法。
4、实践操作法:在模拟环境中让学生进行简单的安装操作,增强实际动手能力。
四、教学过程1、课程导入(5 分钟)通过展示城市夜景中普通路灯和智能路灯的对比图片,引导学生观察并思考两者的区别,从而引出智能路灯的话题。
提问学生对智能路灯的了解程度,激发学生的学习兴趣。
2、知识讲解(20 分钟)(1)介绍智能路灯的概念,包括其定义、组成部分和工作原理。
(2)讲解智能路灯的功能,如自动调光、远程监控、故障报警等,以及这些功能带来的优势,如节能、提高照明质量、降低维护成本等。
3、小组讨论(15 分钟)将学生分成小组,讨论以下问题:(1)在城市中哪些地方适合安装智能路灯?(2)安装智能路灯需要考虑哪些因素,如道路宽度、人流量、周边环境等?每个小组推选一名代表进行发言,教师进行总结和补充。
4、案例分析(15 分钟)展示一个实际的智能路灯安装案例,包括安装前的规划、安装过程中的问题及解决方法、安装后的效果评估。
让学生分析案例中的成功经验和不足之处,引导学生从中吸取教训。
5、安装流程讲解(20 分钟)(1)详细讲解智能路灯的安装流程,包括现场勘查、基础施工、灯具安装、线路连接、系统调试等步骤。
(2)强调每个步骤的技术要求和注意事项,如基础的深度和强度、灯具的安装高度和角度、线路的防护和连接质量等。
第五章详细设计5.1 单片机最小系统模块5.1.1 模块描述本模块主要是完成单片机的最小系统设计,用来使单片机能正常工作,由电源电路、晶振电路、复位电路、单片机组成。
5.1.2 单片机元件介绍晶振电路: 单片机内部有一个高增益、反相放大器,其输入端为芯片引脚XTAL1,其输出端为引脚XTAL2其中XYAL1接外部晶体的一个引脚,在单片机内部,它是一个反向放大器的输入端。
若采用外部振荡器,该引脚接收振荡器的信号,即八次信号直接接到内部时钟发生器的输入端;XTAL2节外部晶体的另一端,在单片机内部接到反向放大器的输入端,当采用外接晶体振荡器时,此引脚可以不接。
复位电路:复位操作有两种基本形式:一种是上电复位,另一种是按键复位。
按键复位具有上电复位功能外,若要复位,只要按图中的RESETS,电源VCC经电阻R1、R2分压,在RESET端产生一个复位高电平。
上电复位电路要求接通电源后,通过外部电容充电来实现单片机自动复位操作。
上电瞬间RESETS脚获得高电平,随着电容的充电,RERSTH脚的高电平将逐渐下降。
RERSTH脚的高电平只要能保持足够的时间(2个机器周期),单片机就可以进行复位操作。
单片机:各引脚功能说明VCC供电电压。
GND接地。
P0 口:P0 口为一个8位漏级开路双向I/O 口,每脚可吸收8TTL门流。
当P1 口的管脚第一次写1时,被定义为高阻输入。
P0能够用于外部程序数据存储器,它可以被定义为数据/地址的第八位。
在FIASH编程时,P0 口作为原码输入口,当FIASH进行。
校验时,P0输出原码,此时P0外部必须被拉高。
P1 口:P1 口是一个内部提供上拉电阻的8位双向I/O 口,P1 口缓冲器能接收输出4TTL门电流。
P1 口管脚写入1后,被内部上拉为高,可用作输入,P1 口被外部下拉为低电平时,将输出电流,这是由于内部上拉的缘故。
在FLASH编程和校验时,P1口作为第八位地址接收。
P2 口:P2 口为一个内部上拉电阻的8位双向I/O 口,P2 口缓冲器可接收,输出□ gQ二1 PC O <ADDJ二)PC i (AD-tJ Z)PC ? (AD2J PO 3- <A£>31 Z) ro 4 (ACM) □ PO.5 <AO5J □ PC & {^DBJ □ PO.7 <AD71 n E5R/VPP□ ALeyPffOO _j POTT3zi P2. r (A1&> P2.Gr <A1J I 二I P2 5-<A13) _ P2 ■* <-X12 tJ P2 3- <A11) ■: P2 2 <A1O> 「P2 1 □ F3 & (AB)4个TTL 门电流,当P2 口被写“ 1”时,其管脚被内部上拉电阻拉咼,且作为输入。
并因此作为输入时,P2口的管脚被外部拉低,将输出电流。
这是由于内部上拉的缘故。
P2 口当用于外部程序存储器或16位地址外部数据存储器进行存取时,P2 口输出地址 的高八位。
在给出地址“ 1”时,它利用内部上拉优势,当对外部八位地址数据存储 器进行读写时,P2 口输出其特殊功能寄存器的内容。
P2 口在FLASH 编程和校验时接 收高八位地址信号和控制信号。
P3 口: P3 口管脚是8个带内部上拉电阻的双向I/O 口,可接收输出4个TTL 门 电流。
当P3 口写入“1”后,它们被内部上拉为高电平,并用作输入。
作为输入,由 于外部下拉为低电平,P3 口将输出电流(ILL )这是由于上拉的缘故。
P3 口也可作为 AT89S52的一些特殊功能口, P3 口同时为闪烁编程和编程校验接收一些控制信号。
RST 复位输入。
当振荡器复位器件时,要保持 RST 脚两个机器周期的高电平时 间。
ALE/PROG 当访问外部存储器时,地址锁存允许的输出电平用于锁存地址的地位 字节。
/PSEN 外部程序存储器的选通信号。
在由外部程序存储器取指期间,每个机器周 期两次/PSEN 有效。
但在访问外部数据存储器时,这两次有效的/PSEN 信号将不出现。
/EA/VPP:当/EA 保持低电平时,则在此期间选择外部程序存储器(OOOOH-FFFFH , 不管是否有内部程序存储器。
XTAL1反向振荡放大器的输入及内部时钟工作电路的输入。
XTAL2来自反向振荡器的输出。
4.匸75.1.4 软件程序ORG0000HAJMPSTARTORG0030HSTART:MOVP1,#0FFHLCALL DELAYMOVP1,#00HLCALLDELAYSJMPSTART DELAY:MOV R5,#10 DEL:MOVR6,#2005.1.3硬件接线图C1X122PFC2C310UFD1最小系统硬件接线图U1卜 XTAL1P0.0/AD0 P0.1/AD1 P0.2/AD2 XTAL2P0.3/AD3 P0.4/AD4 P0.5/AD5P0.6/AD6 RSTP0.7/AD7P2.0/A8 P2.1/A9P2.2/A10 PSENP2.3/A11 ALEP2.4/A12 EAP2.5/A13 P2.6/A14P2.7/A15 P1 0/T2 P3 0/RXD P1.1/T2EX P3.1/TXD P1.2 P1 3 P3.2/INT0- P3 3/INT1 P1 4 P3 4/T0 P1.5 P3.5/T1 P1.6 P3.6/WR - P1.7 P3.7/RD12M22R3A10kR 1300LED-RED191891 7 8AT89C522 3 4 52930 3933733533333223"326328DEL1:MOVNOPR7,#123 DEL2:DJNZ R7,DEL2DJNZR6,DEL 1DJNZ R5,DELRETEND5.1.5 模块功能该模块就是为了单片机能够正常工作,要求:(1)晶振电路给单片机提供时钟工作源(2)复位电路可以上电复位,当单片机在工作过程中,可以人为手动复位(3)单片机可以装载程序,实现程序的功能5.2 行人检测模块5.2.1模块描述本模块由单片机、按钮、电阻(2K )组成完成对行人的检测。
在设计的时候,主要是用高电平来模拟红外传感器的检测信号,当有人通过为低电平,无人通过为高电平。
在开始时单片机就初始状态P1 口即为高电平,模拟情况下接了8个按钮。
在实际的电路中根本没有电源给传感器供电,为了提高电源给传感器,此处提供了上拉电源。
5.2.2所用元件介绍热释红外传感器:RE200B是传感器的一种,RE200B采用热释电材料极化随温度变化的特性探测红外辐射,并配合双灵敏元互补方法抑制温度变化产生的干扰,提高了传感器的工作稳定性。
参数包括:双元热释电红外传感器RE200B灵敏元面积2.0X 1.0mm2基片材料硅基片厚度0.5mm工作波长7-14卩m平均透过率>75%输出信号>2.5V(420° k黑体1Hz调制频率033.0Hz带宽72.5db增益)噪声 <200mV(mVp-p) (25 C ) 平衡度<20%工作电压2.2-15V工作电流 8.5-24卩 A(VD=10V ,Rs=47k Q ,25C ) 源极电压 0.4-1.1V(VD=10V,Rs=47k Q ,25C ) 工作温度-20C - +70 C 保存温度-35 C - +80 C 视场 139°X 126°说明:该传感器采用热释电材料极化随温度变化的特性探测红外辐射, 采用双灵 敏元互补方法抑制温度变化产生的干扰,提高了传感器的工作稳定性。
1、 上述特性指标是在源极电阻等于 47K Q 条件下测定的,用户使用传感器时,可根 据自己的需要调整R2的大小。
2、 注意灵敏元的位置及视场大小,以便得到最佳光学设计。
3、 所有电压信号的测量都是采用峰一峰值定标。
平衡度 B 中的EA 和EB 分别表示 两个灵敏元的电压输出信号的峰一峰值4、 使用传感时,管脚的弯曲或焊接部位应离开管脚基部 4mm 以上。
5、 使用传感器前,应先参考说明书,尤其要防止接错管脚 .5.2.3行人检测电路原理图山.R 瞞R14 R15i行人检测电路硬件接线图524模块功能(1) 高低电平模拟红外传感器信号能检测是否有行人通过AR9R12P2£,'A14 P2 7-A15UDPI.1P3.1/TXD PI 2 P3.2rNTD PI 3P3.3JINT1 Pl.4P34/RIP1.5 P3 mP16 R3 R 丽 P1 7P3 7JRD2K*「 R10<I —*FH1TN !:丄"2R -37610二(2) 有人通过为低电平,灯亮,(3) 无人通过为高电平,灯灭。
5.3手动控制模块5.3.1模块描述本模块可以实现对路灯的手动控制。
如果发生紧急情况或者路灯自动控制部分发生了故障,维修人员没有及时修复,致使路灯无法工作,为了不影响正常生活,人们可以自己开启路灯开关,实现对路灯的控制。
5.3.2电路设计原理图5.3.3模块功能通过手动部分可以处理紧急情况,让所有灯全亮。
在紧急的情况下,所有的路灯都要打开,此时通过手动开关打开路灯,紧急情况过后,关闭所有路灯。
系统恢复正常。
C1D1R1C2U14701918 I-GREENXTAL1XTAL2P0.0/A P0.1/A P0.2/AI P0.3/A DD222PFRSTR2470R17--- k10kP0.4/AD434 P0.5/AE533 P0.6/AE63; P0.7/AEZ 32 LED-GREEND3R3C329亦 31 P2.0/A3P2.1/A P2.2/A' 10uFPSENALEEAP2.3/A P2.4/A12 P2.5/A P2.6/A P2.7/A10SW1LED-GREEN470,R44』LED-GREENR5470R6100R7R9t ----2KR112kR12R13a 2kR142kR152kR16 a2kLED-GREEN470R8 -CD4705.4智能路灯模块5.4.1模块描述本模块将单片机、LED 显示灯、电阻(470)进行连接,进行路灯的开关控制。
连接LED 显示灯时采用共阳极连接的方法。
连接单片机时,用将LED 显示灯与P2口的连接方式,即按照顺序依次从 P2.0~P2.7—一对应连接。
在进行路灯控制程序设 计的时候,主要考虑传感器的获取信号,由于单片机高电平带负载能力很弱,采用低 电平控制LED 路灯。
5.4.2 电路设计原理图22PFX112M21D4LED-GREEND5SW-SPST|326427 528 9 220231?41SW-SPSTD6SW217AT89C512kP1.0 P1.1 P1.2 P1.3 P1.4 P1.5 P1.6 P1.7 1516 LED-GREEND7D11 ^T2 P3.0/RX P3.1/TX P3.2/INT。
