针对建筑给排水设计与工程实例的分析

《建筑给水排水工程的设计优化研究》篇一一、引言随着城市化进程的加快，建筑给水排水工程的设计与建设已成为城市基础设施的重要组成部分。

在保证建筑基本使用功能的同时，如何实现给水排水工程的高效、节能、环保，已成为当前研究的热点问题。

本文旨在探讨建筑给水排水工程的设计优化方法，以提升其性能与效率。

二、当前建筑给水排水工程设计存在的问题1. 资源浪费：部分建筑在给水排水设计时，未能充分考虑节能环保的理念，导致水资源浪费严重。

2. 效率低下：部分老旧建筑的给排水系统设计不合理，影响了供水效率，也增加了维修成本。

3. 设计落后：部分地区在给水排水设计时未能紧跟新技术、新理念的发展趋势，导致设计与现代建筑需求不匹配。

三、建筑给水排水工程设计优化的必要性优化建筑给水排水工程设计，不仅可以提高建筑的使用效率，还能有效节约水资源，减少环境污染。

同时，优化设计还能满足现代建筑对舒适性、安全性和节能性的更高要求。

四、建筑给水排水工程设计优化的策略1. 优化设计理念：引入节能环保、智能化的设计理念，以实现给水排水系统的可持续性发展。

2. 科学合理规划：根据建筑的实际需求和使用情况，科学规划给水管道和排水管道的布局和设计参数。

3. 应用新技术、新工艺：如采用高性能的管材、高效的供水设备等，以提高给水系统的运行效率和可靠性。

4. 智能监控系统：建立智能监控系统，实时监测给排水系统的运行状态，及时发现并解决问题。

5. 回收利用技术：采用雨水回收、中水回用等技术，实现水资源的循环利用。

五、实例分析以某大型住宅小区的给水排水工程设计为例，通过引入智能化的设计理念和先进的监控系统，实现了对给水排水系统的实时监控和智能管理。

同时，采用高性能的管材和高效的供水设备，提高了供水的可靠性和效率。

此外，还通过雨水收集系统和中水回用技术，实现了水资源的有效回收和再利用。

通过这些措施，该小区的给水排水系统在满足居民基本用水需求的同时，还实现了节能环保的目标。

厂房建筑给排水设计实践与探讨浅析摘要：近年来，随着厂房建筑设计方案的复杂化，在厂房建筑设计中如何合理规划建筑中的给排水设计已逐渐成为人们所关注的焦点，其给排水设计关系到生活给排水和消防给排水。

鉴于给排水设计在厂房建筑中的重要性，本文结合某厂房建筑给排水设计实例，探讨厂房建筑中如何进行既经济合理又技术可靠的给排水设计，同时提出设计人员在厂房建筑给排水设计中应重点关注的设计要点，旨在为同类工程的给排水设计提供指导性参考。

关键词：厂房建筑；生活给排水；消防给排水；管材选用工程概况本工程包括三幢车间、综合楼、宿舍楼、门卫，拟建成具有高技术特色、环境优雅、经济高效的现代化厂区。

本工程生活给水系统利用市政给水压力直供；室内消火栓给水系统采用加压消防泵给水。

室内排水系统采用污废合流，排水立管设升顶通气立管；屋面雨水采用外排系统，雨水经雨水立管收集后埋地引致临近雨水检查井。

给排水设计2.1用水量计算本工程的室内给水包括生活给水、消防给水；室内排水包括生活污废水，屋面雨水；室外给排水包括室外给水、室外排水及雨水系统。

经计算，本工程的主要用水量见表1.表1用水量计算统计结果（无含生产用水）2.2给排水系统本工程给水系统由市政给水管网上分别引入一路dn150/dn100给水管，室外消防管网和生活用水管分开设置及计量。

排水系统污水每日排放量按生活用水量的85%计；室内排水采用污废合流系统，室外排水采用雨污分流系统。

室内排水管道设伸顶通气管，污水经化粪池处理达标后排入市政污水系统。

屋面雨水采用外排系统，区间雨水经雨水口收集后排入市政雨水管网。

图1本工程中综合楼的给排水系统示意图2.3管材选用室内生活给水支管采用ppr给水塑料管，热熔连接；给水立管及敷设在屋面上部分采用钢塑复管，丝接。

室内排水及雨水管采用upvc塑料排水管，胶水粘接连接，出户管采用加厚塑料管；室外排水采用加筋upvc双壁波纹管。

室外消防管采用管径≥dn100的消防管，均采用给水pe管，热熔连接。

关于建筑给排水设计的分析摘要：本文作者主要对城市给排水设计施工中存在的问题进行了分析，同时就相关问题的解决措施做了阐述，以供同行参考。

关键词：建筑；给排水；设计；分析中图分类号：s276文献标识码：a文章编号：给排水系统作为现代住宅设备的重要组成部分，其系统设计是否合理，对今后住户的装修、日常使用与维护将产生重要影响。

当今城市建筑日益趋近高层化、大型化、多功能化。

这些建筑都具有人口密集、结构复杂等特点。

因此，要恰当、合理的设计给排水系统，这不仅可以使居民得到良好的生活环境，而且还能在有火灾等其他意外情况发生时及时扑救，保证人民的生民财产安全。

城市建筑给排水新理念的研究要符合能源可持续利用的要求。

节水节能是一个重要的课题，通过给水和排水新理念的研究设计，促进建筑给排水节能降耗工作，从而促进经济和社会的可持续发展方针。

城市建筑给排水新理念设计研究不仅可以满足人们高质量、高品质的生活环境需求，还可以进一步促进城市的经济建设和未来发展。

1 排水塑料管道噪音较大随着普通排水铸铁管道的淘汰，排水管道普遍使用塑料管道，但是普通upvc管道的排水噪音要比铸铁管高约10db，若排水立管靠近卧室，加上现浇楼板的隔音效果较差，住户能明显感觉到排水管道的噪音，降低了生活质量。

卫生器具布置时要尽量考虑使排水立管远离卧室和客厅，管材考虑新型降噪产品。

芯层发泡upvc管道和upvc螺旋管则能明显降低噪音，市场上新出现了一种超级静音排水管则加入了特殊吸声材料，噪音低于排水铸铁管。

通过对φ110mm排水管进行测试，得出各种管材噪声水平结果如下：upvc管58db；铸铁管46.5db；超级静音排水管45db.（测试条件：地点位于距离管道一米处，排水量为2.7l/s，环境噪声42db。

）2 吸气阀的应用设计中经常遇到排水立管无法穿越楼层伸出屋面的情况，此时只能加大排水管径增加排水能力，排水效果不理想，容易形成负压，破坏水封。

若在立管顶部设置吸气阀即可解决，该阀负压时开启吸气，正压时关闭，臭气无法逸进室内。

高层建筑给排水设计实例分析作者：徐进强， XU Jin-qiang作者单位：广东珠江建筑工程设计公司,广东,广州,510630刊名：山西建筑英文刊名：SHANXI ARCHITECTURE年，卷(期)：2009，35(12)被引用次数：0次1.GB 50015-2003.建筑给水排水设计规范2.GB 50045-1995.高层民用建筑设计防火规范(2005年版)3.GB 50140-2005.建筑灭火器配置设计规范4.GB 50084-2001.自动喷水灭火系统设计规范(2005年版)5.GB 50368-2005.住宅建筑规范6.GB 50370-2005.气体灭火系统设计规范1.期刊论文鄢潇.YAN Xiao高层综合楼给排水系统安装施工技术分析探讨-中外建筑2009,""(11)由于高层建筑专业系统多,管线复杂,给排水管道施工带来许多实际困难.本文结合工程实例,详细介绍了高层建筑工程机电管线布置原则,并就给排水系统安装与施工技术工艺及施工过程中的质量控制措施进行了详细探讨,并进行了总结.2.期刊论文王兴文.王莲花.张征合.张茹中国中医科学院望京医院门诊综合楼给排水及消防系统设计-给水排水2009,35(z2)中国中医科学院望京医院位于北京市望京地区,总建筑面积为27 903 m~2,其中地上为17 503 m~2,地下为10 400 m~2,建筑层数为地上9层(局部、电梯机房水箱间11层),地下3层,建筑高度45 m.介绍了门诊综合楼类高层建筑的给排水和消防给水设计的思路、设计参数等,供设计参考.3.会议论文李庆峰山东省电力工业局综合楼设计：空调、冷冻机房防火排烟19874.期刊论文李鸿凌浅议某商住小区给排水设计-城市建设2010,""(14)本文结合实际经验,介绍了住宅给排水设计的具体内容,针对本工程的建筑特点,采用合理的给排水系统,保证给排水系统的可靠性与经济性,并对当今给排水规范某些务例提出自己的看法,供同行参考.5.期刊论文黄国军某商住楼建筑给排水设计要点分析-中国高新技术企业2010,""(12)给排水系统作为建筑设备的重要组成部分,其系统设计是否合理对今后住户的装修、日常使用与维护将产生重要影响.文章以建筑为18层的商住综合楼给排水设计为例,分别阐述了设计中用水量的计算、管道敷设、管材的选择等几方面内容,探讨了现代住宅建筑给水排水未来的设计方向.本文链接：/Periodical_shanxjz200912116.aspx授权使用：同济大学图书馆(tjdxtsg)，授权号：3025f13b-8b86-4f0c-ba99-9e070121c4dd下载时间：2010年10月6日。

高层建筑给排水设计分析摘要：本文结合笔者实践经验，立足于高层建筑给排水的特点，通过具体的工程实例，来分析高层建筑给排水设计的要点，希望对同行有借鉴作用，针对论述不到之处望多多包涵。

关键词：高层建筑、给水、排水、消防、分区、设计中图分类号：[tu208.3] 文献标识码：a 文章编号：0引言高层建筑因其高度高、层数多、功能复杂的特性，就决定了其给排水的特点：给排水设备使用量多，用水量大，一旦停水或发生管道堵塞事故，对居民影响较大；高层建筑的用水排水量大，管道较长，管道中压力波动大；需要的竖向分区多，动力设备多；同时火灾隐患也较大。

因此,结合高层建筑给排水的特点，抓住设计的要点是每个设计者工作的重中之重。

以下本文就以某高层工程实例为对象,来分析给排水系统设计要点。

1工程实例分析举例某高层建筑是一座集商场、娱乐、餐饮、写字楼和住宅于一体的综合性地上24层大楼。

项目地下为车库和设备用房（水池、水磅房和冷冻机房等），项目地面以上首层为架空框架结构，用作小商铺和商场;2层到4层为商场、娱乐、餐饮及配套办公用地;5层到24 层为写字楼和住宅塔楼。

根据此建筑的用途、性质及要求，给排水设计需要室内有完善的给水排水设备，来满足居民日常生活和商用办公娱乐的需求，这就要求给水安全可靠及时，排水通畅顺利，同时应设独立的消火栓系统及自动喷水系统，以备不时之需。

2给水系统设计2.1给水方式选择。

通常建筑物采用城市给水管网作为水源，若市政外网提供的常年资用水头远不能满足高层建筑内部用水量需求时，就要考虑二次加压。

此时根据当地的具体情况,进行技术经济比较，室内给水系统拟采用分区减压变频调速供水方式，由水泵统一加压，下区供水利用减压阀减压，可根据泵后压力的变化来确定水泵的转速和多水泵时启泵台数的调配, 同时水泵的转速会随着用水量的变化而自动调节，不论水箱进水浮球阀开闭的大小如何,均可有效供水,灵活增加了供水的可靠性，也兼具了设备及管材投资少，设备集中布置，便于维护管理的优点。

建筑给排水设计要点及工程实例探讨0 引言随着高层建筑迅猛发展，由于其高度大，工程规模大，使得其与一般建筑有很大的不同，如给水与消防给水的压力分区、加压方式和系统形式，排水体制、通气方式，中水回用等方面都有其特点。

本文结合具体工程实例，就高层建筑给水排水工程设计进行探讨。

1 工程应用某住宅小区内共有18栋楼，其中18层的高层商住楼有5栋、10层的商住楼有5栋、其余8栋均为10层的住宅楼。

18层的高层商住楼建筑高度达到65m，而且设有二层地下室，底层局部为商业服务网点用房、物管用房，主要用作停车库。

2 高层建筑给水设计要点1）高层建筑给水系统竖向分区。

当建筑高度达某一高度时，给水系统需作竖向分区。

合理的确定给水系统的竖向分区，是进行高层建筑给水系统设计的前提。

分区压力值选定过高，仍会造成低层处配水点压力大、流量多、噪声大、用水器材损坏等后果。

分区压力值选定过小，又会使分区数量增多，势必增加给水设备、管道的工程造价及维修管理工作等。

因此，高层建筑给水系统竖向分区应根据使用要求、管材质量、卫生器具配件所能承受的工作压力，结合建筑层数合理划分。

当市政管网压力具有一定资用水头，其压力能满足高层建筑下面几层，如地下室、裙房及附属建筑用水需要，为节省能源和基建投资与运行管理费用，在对给水系统进行分区时，根据市政管网压力．建筑的下几层可采用市政给水管网直接供水；2）高层建筑给水方式。

在高层建筑竖向分区确定后，就要对给水方式进行选择。

高层建筑给水方式有：高位水箱给水方式、气压罐给水方式和无水箱给水方式。

给水方式选择应以经济合理、技术先近、供水安全可靠为原则；3）最高日用水量考虑。

对于综合性建筑，如建筑的上部为住宅、下层为商店的商住楼，办公、会场和宴会厅等组合在一起的大会堂，旅馆、商店和营业餐厅等在一起的大型宾馆等，应分别按不同建筑的用水量定额计算各自的最高日生活用水量，然后将同时用水量叠加，取最大一组用水量为整个建筑的最高日用水量。

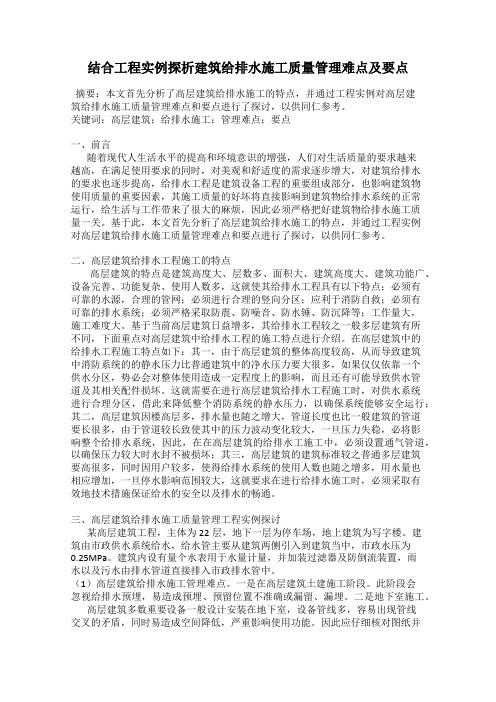

结合工程实例探析建筑给排水施工质量管理难点及要点摘要：本文首先分析了高层建筑给排水施工的特点，并通过工程实例对高层建筑给排水施工质量管理难点和要点进行了探讨，以供同仁参考。

关键词：高层建筑；给排水施工；管理难点；要点一、前言随着现代人生活水平的提高和环境意识的增强，人们对生活质量的要求越来越高，在满足使用要求的同时，对美观和舒适度的需求逐步增大，对建筑给排水的要求也逐步提高，给排水工程是建筑设备工程的重要组成部分，也影响建筑物使用质量的重要因素，其施工质量的好坏将直接影响到建筑物给排水系统的正常运行，给生活与工作带来了很大的麻烦，因此必须严格把好建筑物给排水施工质量一关。

基于此，本文首先分析了高层建筑给排水施工的特点，并通过工程实例对高层建筑给排水施工质量管理难点和要点进行了探讨，以供同仁参考。

二、高层建筑给排水工程施工的特点高层建筑的特点是建筑高度大、层数多、面积大、建筑高度大、建筑功能广、设备完善、功能复杂、使用人数多，这就使其给排水工程具有以下特点；必须有可靠的水源，合理的管网；必须进行合理的竖向分区；应利于消防自救；必须有可靠的排水系统；必须严格采取防震、防噪音、防水锤、防沉降等；工作量大，施工难度大。

基于当前高层建筑日益增多，其给排水工程较之一般多层建筑有所不同，下面重点对高层建筑中给排水工程的施工特点进行介绍。

在高层建筑中的给排水工程施工特点如下：其一，由于高层建筑的整体高度较高，从而导致建筑中消防系统的的静水压力比普通建筑中的净水压力要大很多，如果仅仅依靠一个供水分区，势必会对整体使用造成一定程度上的影响，而且还有可能导致供水管道及其相关配件损坏。

这就需要在进行高层建筑给排水工程施工时，对供水系统进行合理分区，借此来降低整个消防系统的静水压力，以确保系统能够安全运行；其二，高层建筑因楼高层多，排水量也随之增大，管道长度也比一般建筑的管道要长很多，由于管道较长致使其中的压力波动变化较大，一旦压力失稳，必将影响整个给排水系统，因此，在在高层建筑的给排水工施工中，必须设置通气管道，以确保压力较大时水封不被损坏；其三，高层建筑的建筑标准较之普通多层建筑要高很多，同时因用户较多，使得给排水系统的使用人数也随之增多，用水量也相应增加，一旦停水影响范围较大，这就要求在进行给排水施工时，必须采取有效地技术措施保证给水的安全以及排水的畅通。

某住宅小区给水排水工程设计分析摘要:本文结合某小区给排水工程设计实例,简述了生活给水系统、中水给水系统、自动喷水灭火给水系统及排水系统的水力计算方法及介绍了自动喷水灭火系统在设计中应考虑的问题。

关键词:住宅小区；给水系统;湿式喷水系统;设计秒流量该小区工程建筑面积约10万m2,由4栋16层的单体建筑及连通的地下室组成，给排水工程设计包括生活给水系统,中水给水系统,消火栓给水系统,自动喷水灭火系统,生活排水系统,中水排水系统,雨水排水系统，是比较典型的一个设计示例。

1生活给水系统1.1生活给水源由室外引入市政自来水,地下室设有400m3生活储水池,高低区共设有4台生活给水泵,分别为一用一备,向高、低区供水，供水系统的设置通常有两种方法:一是水泵水箱联合供水的系统,二是水泵由微机控制供水的系统。

本工程采用的是第二种方法。

微机供水是通过变频调速改变电机本身的转速,变频调速既适用于同步电机也适用于异步电动机,本工程采用的是异步电动机,异步电动机转速公式如下:式中,n为电动机转数(r/min);f为交流电源的频率(Hz);P为电动机的极对数;S为电动机运行的转差率。

其调速性能曲线如图1所示。

从图1中可以看出:（1）电源频率f值改变时,电机的转速也相应改变。

当某一负载转矩为M2时,可得到不同的转速n。

若f1>f′1>f′′1>f′′′1时,则n′′1>n′′2>n′′3>n′′4。

故调节f即调节了n值。

（2）调速过程中电动机转差损耗很小,电动机可以在很小转差率情况下正常运行,效率很高。

（3）属于无级调速,调速范围很宽,基本上可以从零赫兹（Hz）平滑调到额定转数,且只要电动机结构条件等允许,还可以从额定转速值上调。

微机变频调速供水的优点是：实现变流量恒压供水,供水安全,节能。

图1变频调速n-M特性水泵选择计算,当采用水泵水箱联合供水时,采用每小时最大设计流量计算水泵的流量和扬程,本工程由微机变频调速供水,应采用最大设计秒流量计算水泵的流量和扬程。

结合某工程实例谈建筑给排水设计摘要：本文结合一工程实例，分析了建筑给水排水的设计要点，从管道的敷设，地漏的安装等方面，就给排水设计的常见问题进行了探讨，优化设计思想，提高建筑给排水的功能，为以后同行设计提供参考。

关键字：给水排水，节能，bim，优化设计中图分类号： tb495 文献标识码： a 文章编号：1 引言改革开放以来，我国社会经济出现了快速发展的局面，人们的生活水平日益提高，物质文化生活日益丰富，对于高品质生活的追求，我国城镇化水平再在逐年提高，城市建筑业也在这样的浪潮中迅速发展，但是在城镇化发展的同时，也会给城市的社会环境带来一些污染现象。

建筑物受到土地资源的限制逐渐向更高的方向发展，人口的密度逐渐提高，这就给建筑工程带来麻烦，而建筑给水排水质量的好坏，直接影响人们的日常生活。

我国虽然在建筑给水排水的设计研究方面起步比较早，有关建筑给水排水的设计思想也是相对完善的，但是随着现代建筑业的发展，我国的给水排水设计理论已逐渐暴露出了一些问题，比如：消防设备的布置不当、下水管道臭气、给水高度不够等等。

本文结合工程实例和目前给水排水新技术、新理念、新的社会需求详细分析了建筑给排水设计要点，对建筑给水排水设计时容易出现的问题进行优化设计，提高建筑给排水的效率。

2 工程实例合肥某高层地处包河区，建筑面积为59860m2，总层数是20层，其中地下室有2层，面积为15862m2，分为停车部分和配电部分，主要是设备房、商业运营的地下停车场、局部设置了人防。

地面以上的三层到四层是办公及餐饮用房，5—20层是一般的办公用房和商住房，其中。

3 给水排水的设计要点3.1 地敷设管道的设置随着经济实力的发展，人们对于城市住宅的要求越来越高，因而建筑市场对于建筑的户型、安全、环境的设计也逐渐严格，在推动建筑业整体发展的同时，在一定程度上促进了建筑给水排水的发展。

为了达到美观的设计理念，目前的建筑一般采用地敷设置给水管道，充分考虑到新管材的利用，根据建筑物的整体使用功能、房屋结构形式、户型及室内环境等进行管道的敷设。

高层建筑给排水设计分析摘要随着我国人口数日益庞大，人均土地面积日益稀缺，集约化的高层建筑越来越适应发展潮流。

而高层建筑的节能和优化设计也已经成为亟待研究的课题，本篇结合工程实例略谈一些高层建筑当中合理划分及利用水压保证水量的问题。

解决如何在充分满足用户用水量、水质及水压要求的前提下合理节约水资源、降低给排水系统的日常运行能耗。

关键词给排水节能对策中图分类号：tu732 文献标识码：a1 生活给水系统的细节问题及节能对策居住小区的给水系统，应尽量利用城市市政给水管网的水压直接供水。

当市政给水管网的水压、水量不足时，应设置贮水调节和加压装置。

从实际设计及施工的案例来看，比较普遍的有以下几个问题：（1）没有充分利用市政管道水管压力，直接采用水箱（池）+水泵加压供水。

这样经过空气间隙后市政压力就浪费了，还得需要水泵再提升。

如果市政管网管径及水压足够，在征得市政相关部门许可，不影响周边用户水压情况下，当尽量利用无负压供水，充分利用市政压力减少水泵能耗。

但无负压在城市水厂供水不足，城市建设速度快而供水厂建设速度跟不上的情况下不适宜采用，因为此种情况目前无负压对周边用户不影响，但随着城市的日益扩大，供水能力不足时，无负压就会严重影响高峰期周边用户的用水保证率。

（2）室内给水压力过高，造成用水浪费，且大大降低了管材及卫生器具的使用寿命。

例如某些水压高的用户用水器具与给水管件连接的软管经常爆管的问题。

高层建筑分区时一般以静水压力不超过0.45mpa划分，卫生器具正常使用的最佳水压宜为0.20～0.30mpa，而分区内下部楼层的水压大于0.35mpa的入户管（或配水横管），宜设减压或测压设备，居住建筑入户管给水压力不应大于0.35mpa，且应保证各分区最不利配水点的水压。

统筹考虑建筑物或小区的供水方案，确保系统的安全、高效、节能。

（3）多层住宅用水高峰期时常出现顶层住户不出水的情况，因高峰期水压降低不能保证最高层住户室内给水系统的正常使用。

建筑给排水系统的工程实例分享1. 引言建筑给排水系统是建筑工程中不可或缺的一部分，它包括供水系统和排水系统，负责为建筑物提供安全可靠的饮用水和处理废水的设施。

本文将分享一个建筑给排水系统的工程实例，以展示其在实际工程中的应用和重要性。

2. 项目概述该工程实例是一座多功能综合商业中心的建筑给排水系统设计与施工。

商业中心包括办公楼、购物中心和餐饮区，因此对供水、排水和排污系统提出了严格的要求。

该工程的目标是通过合理的设计和高效的施工，为商业中心提供可靠的给排水系统。

3. 供水系统设计与施工供水系统的设计和施工在保证水源安全和水质合格的前提下，还要考虑供水量的保障和系统的稳定性。

首先，工程团队对商业中心的用水需求进行了详细分析，确定了合理的供水量。

然后，他们选择了符合国家标准的供水设备和管道材料，确保系统的可靠性和耐用性。

最后，他们根据建筑布局和消防安全要求，进行了管线布置和防水处理。

4. 排水系统设计与施工排水系统的设计和施工涵盖了废水排放、污水处理和雨水排放。

在这个工程实例中，工程团队采用了分散式排水系统设计。

他们将废水、污水和雨水分开收集和处理，减少了管道的负荷和维护成本。

另外，他们还采用了一些先进的处理技术，如生物滤池和雨水收集系统，以提高系统的效率和环境友好性。

5. 实施过程和挑战在工程实施过程中，工程团队面临了一些挑战。

首先，建筑施工期限紧张，要求他们在有限的时间内完成供水和排水系统的设计和施工。

其次，商业中心的复杂布局和多样化用途增加了设计和施工的难度。

为了应对这些挑战，工程团队采用了合理的工作流程和提前预备方案，并与其他相关部门和专业人员密切合作。

6. 结果和效益经过工程团队的努力和科学的设计，该商业中心的给排水系统成功完成并投入使用。

供水系统稳定可靠，能够满足商业中心的用水需求，并且达到了国家饮用水卫生标准。

排水系统有效收集和处理废水和污水，保障了商业中心的环境卫生和公共安全。

此外，采用的先进处理技术还降低了对环境的影响，提高了可持续发展的效益。
