永大日立NTVF 技术培训之二-----主控板菜单操作一、按键布局ANN KEY 有以下功能：1、电梯运转状态操作；2、电梯的试运转、调整功能、及DATE 的设定；3、安装、保养用的阶高测试运转（楼层自学习）；4、DA TE 检索。

按键的布局如下图：二、LED 指示器及定义三、ANN 模式详解MODE SET（MODE ** SET）RESET 备注0 回复平常状态1 运行时间显示（小时）2 故障代码查看3 机房检修运行4 最底层呼梯5 中间层呼梯6 任意层呼梯7 最顶层呼梯891011 阶高设定运转（楼层自学习）12 *改由轿厢内直接操作*13 WD110% CUT 载重110% 检测无效14 SDS 试验15161718192021 记忆呼梯登记运转22 主MICON 资料读出2324 运行时间改写25 电梯运行次数26 运行次数改写27 显示目前电梯运行速度2829303233 从MICON 资料更改及读取34 负载0% 设定35 负载100% 设定3637383940 最高限制速度显示41424344 烧录主MICON EEPROM45 烧录从MICON EEPROM46 读取烧录主MICON EEPROM 资料47 读取烧录从MICON EEPROM 资料484950 ACD 运转方式许可码515253 上行平层参数调整54 下行平层参数调整555657585960 时间显示61 日期显示62 时间调整63 日期调整6465 运行时间清除66 运行次数清除67 DIGITAL FLOOR 显示16 进制686970717274757677 楼层参数清除7879EE 主MICON 参数修改F0 读取HLAN 显示字型烧录详解：MODE 1：意义：电梯运行时间显示操作步骤：1、按MODE 键2、按1 键3、按SET 键MODE 2：意义：电梯故障代码显示操作步骤：1、按MODE 键2、按2 键3、按SET 键，此时已显示故障代码4、可按INC 键，显示下一个故障代码5、清除故障代码的方法：按INC，一直显示到99，再按RESET 三秒，故障代码既全部被清除掉。

详细的故障代码请看我的另外一篇资料。

MODE 3：意义：机房检修运行操作步骤：1、按MODE 键2、按3 键3、按SET 键，此时电梯已处于机房检修运行状态4、可按“7 ”，电梯检修上行；按“4”，电梯检修下行；5、返回正常运转的方法，按MODE 键，再按0 键，再按SET 键，电梯既返回正常运行。

备注：需要所有安全回路有效时才有效。

MODE 4 意义：登记最底层呼梯信号操作步骤：1、按MODE 键2、按4 键3、按SET 键。

MODE5 意义：登记中间层呼梯信号操作步骤：1、按MODE 键2、按5 键3、按SET 键。

MODE 6 意义：登记某一层呼梯信号操作步骤：1、按MODE 键2、按6 键3、按SET 键。

4、输入需要选定的楼层数5、按SET 键MODE 7 意义：登记最顶层呼梯信号操作步骤：1、按MODE 键2、按7 键3、按SET 键。

MODE 11：意义：测定层高（楼层自学习）操作步骤：1、确定DLS 、XFML 、XSDSD1 信号正常2、DIP SWITCH 1，PIN 1 置于ON3、按MODE 键4、输入115、按START 键，直至电梯启动6、层高测定完毕后，按RESET7、DIP SWITCH 1，PIN 1 置于OFFMODE 13 意义：载重110% 检测无效操作步骤：1、按MODE 键2、按13 键3、按SET 键。

备注：1、轿厢内保守SW 处于正常时才有效；2、一次启动后自动RESET；MODE 14 意义：SDS ON 测试操作步骤：1、按MODE 键2、按14 键3、按SET 键。

备注：1、SDS ON 测试；2、一次启动后自动RESET；MODE 21 意义：记忆呼梯登记运转，连续运转用操作步骤：1、按MODE 键2、按21 键3、按SET 键。

4、可重复操作MODE 4 、MODE 5 、MODE6 、MODE 7 之功能MODE 24 意义：运行时间改写操作步骤：1、将DIP SW1 之PIN1 转换到ON 位置2、按MODE 键3、按2、4 键4、按SET 键。

5、输入欲更改的运行时间******（十进制）6、按SET 键7、再按MODE ，RESET 键，电梯恢复正常8、将DIP SW1 之PIN1 转换到OFF 位置备注：INC/DEC 之间的转换，按SHIFT 键；MODE 25 意义：运行次数读出操作步骤：1、按MODE 键2、按25 键MODE 26 意义：运行次数改写操作步骤：、将DIP SW1 之PIN1 转换到ON 位置、按MODE 键、按2、6 键、按SET 键。

、输入欲更改的运行次数******（十进制）、按SET 键、再按MODE ，RESET 键，电梯恢复正常、将DIP SW1 之PIN1 转换到OFF 位置MODE 27 意义：速度（SPEED）显示操作步骤：1、按MODE 键3、按2、7 键4、按SET 键。

MODE 34 意义：启动补偿操作步骤：1、将轿厢内载重设定为0%2、将DIP SW1 之PIN1 转换到ON 位置，将E。

STOP 打断3、按MODE 键4、按3、4 键4、按SET 键。

5、将DIP SW1 之PIN1 转换到OFF 位置，将E。

STOP 恢复。

MODE 35 意义：启动补偿操作步骤：1、将轿厢内载重设定为100%2、将DIP SW1 之PIN1 转换到ON 位置，将E。

STOP 打断3、按MODE 键4、按3、5 键4、按SET 键。

5、将DIP SW1 之PIN1 转换到OFF 位置，将E。

STOP 恢复。

MODE 40 意义：限速显示操作步骤：1、按MODE 键2、按4、0 键4、按SET 键。

显示的值分别对应以下参数：DA TE 03 04 05 06 07M/MIN 45 60 75 90 105更改方法：MODE ---EE ------SET，ADDRESS 2332H，更改其值。

MODE 44操作步骤：意义：烧录主MICON EEPROM1、将DIP SW1 之PIN1 转换到ON 位置2、按MODE 键3、按4、4 键5、PC 开始执行DOWNLOAD 主MICON6、将DIP SW1 之PIN1 转换到OFF 位置EEPROM 程序MODE 45操作步骤：意义：烧录从MICON EEPROM1、将DIP SW1 之PIN1 转换到ON 位置2、按MODE 键3、按4、5 键4、按SET 键。

5、PC 开始执行DOWNLOAD 从MICON6、将DIP SW1 之PIN1 转换到OFF 位置EEPROM 程序MODE 46 意义：读取主MICON EEPROM 资料操作步骤：1、按MODE 键2、按4、6 键3、按SET 键。

4、PC 开始执行接收主MICON EEPROM 资料MODE 47 意义：读取从MICON EEPROM 资料操作步骤：1、按MODE 键2、按4、7 键3、按SET 键。

4、PC 开始执行接收从MICON EEPROM 资料MODE 50 意义：ACD 运转方式许可码显示操作步骤：1、按MODE 键2、按5、0 键3、按SET 键。

ACD 运转方式许可码定义：ACD DATE 运转方式内容03 STOP34 保守06 地震管制08 救出09 层高校正0A 层高测定1A 火灾管制1B 火灾受信管制22 停止24 点检专用27 自动MODE 53操作步骤：意义：上行平层参数调整（每增加0020H，CAGE 侧升高1mm）1、将DIP SW1 之PIN1 转换到ON 位置2、按MODE 键3、按5、3 键4、按SET 键。

5、输入欲更改参数****H6、按SET 键7、再按MODE 、RESET 键8、将DIP SW1 之PIN1 转换到OFF 位置MODE 54操作步骤：意义：下行平层参数调整（每增加0020H，CAGE 侧下降1mm）1、将DIP SW1 之PIN1 转换到ON 位置2、按MODE 键3、按5、4 键4、按SET 键。

5、输入欲更改参数****H6、按SET 键7、再按MODE 、RESET 键8、将DIP SW1 之PIN1 转换到OFF 位置MODE 60 意义：时间显示操作步骤：1、按MODE 键2、按6、0 键3、按SET 键。

备注：第一、二位LED 为小时，第三、四位LED 为分，第五、六位LED 为秒例如显示123456，意义为：12 时34 分56 秒MODE 61 意义：日期显示操作步骤：1、按MODE 键2、按6、1 键3、按SET 键。

备注：第一、二位LED 为年，第三、四位LED 为月，第五、六位LED 为日例如显示020105，意义为：02 年01 月05 日MODE 62 意义：标准时间设定操作步骤：1、将DIP SW1 之PIN1 转换到ON 位置2、按MODE 键3、按6、2 键4、按SET 键。

5、输入欲更改之标准时间******H（十进制）6、按SET 键7、再按MODE 、RESET 键8、将DIP SW1 之PIN1 转换到OFF 位置MODE 63 意义：标准日期设定操作步骤：1、将DIP SW1 之PIN1 转换到ON 位置2、按MODE 键3、按6、3 键4、按SET 键。

5、输入欲更改之标准日期******H（十进制）6、按SET 键7、再按MODE 、RESET 键8、将DIP SW1 之PIN1 转换到OFF 位置MODE 65 意义：运行时间清除操作步骤：1、按MODE 键2、按6、5 键3、按RESET 键5 秒MODE 66 意义：运行次数清除操作步骤：1、按MODE 键2、按6、6 键3、按RESET 键5 秒MODE 77 意义：层高TABLE 资料清除操作步骤：1、将S。

STOP 打断2、DIP SW1 之PIN1 转换到ON 位置3、按MODE 键4、按7、7 键5、按RESET 键5 秒6、将DIP SW1 之PIN1 转换到OFF 位置7、将S。

STOP 恢复MODE F0 意义：HLAN 字型烧录操作步骤：1、按MODE 键2、按F、0 键3、按SET 键4、主MICON 开始传送显示字型到HLAN5、电源开关要OFF/ON 一次本章节完毕，下一章将介绍主MICON DEVICE 一览表，。

合集下载

日立YPVF电梯培训教程

日立YPVF电梯培训教程

日立YPVF电梯培训教程教案：日立YPVF电梯培训教程一、教学内容本节课将介绍日立YPVF电梯的基本原理、组成部分和操作方法。

教材的章节包括：1. 第一章：日立YPVF电梯概述2. 第二章：电梯的组成部分3. 第三章：电梯的操作与维护二、教学目标1. 学生能够理解日立YPVF电梯的基本原理和组成部分。

2. 学生能够掌握电梯的操作方法和维护技巧。

3. 学生能够了解电梯的安全注意事项。

三、教学难点与重点重点：日立YPVF电梯的基本原理、组成部分和操作方法。

难点：电梯的维护技巧和安全注意事项。

四、教具与学具准备教具：日立YPVF电梯模型、操作面板、维护工具。

学具：笔记本、笔、教材。

五、教学过程1. 实践情景引入：介绍日立YPVF电梯的实际应用场景，引发学生的兴趣。

2. 教材讲解：a. 第一章：介绍日立YPVF电梯的基本原理和特点。

b. 第二章：讲解电梯的组成部分，包括主机、导轨、轿厢等。

c. 第三章：讲解电梯的操作方法和维护技巧。

3. 例题讲解：通过具体的例题，讲解电梯的操作和维护方法。

4. 随堂练习：学生分组进行实践操作，巩固所学知识。

5. 板书设计：电梯的组成部分、操作方法和维护技巧。

6. 作业设计：a. 题目一：请简述日立YPVF电梯的基本原理。

b. 题目二：请列出电梯的组成部分及其功能。

c. 题目三：请说明电梯的操作步骤。

d. 答案：a. 日立YPVF电梯的基本原理是利用电动机驱动轿厢在导轨上运行，实现垂直运输。

b. 电梯的组成部分包括主机、导轨、轿厢、对重、控制柜等。

c. 电梯的操作步骤包括：1. 按下呼叫按钮，等待电梯到达。

2. 进入电梯，按下目的楼层按钮。

3. 电梯启动，到达目的楼层后，按下开门按钮。

4. 出电梯，按下开门按钮。

六、板书设计电梯的组成部分：主机、导轨、轿厢、对重、控制柜电梯的操作方法：1. 按下呼叫按钮2. 进入电梯，按下目的楼层按钮3. 电梯启动，到达目的楼层后，按下开门按钮4. 出电梯，按下开门按钮电梯的维护技巧：1. 定期检查电梯的运行状态2. 检查电梯的零部件是否完好3. 及时更换损坏的零部件4. 保持电梯的清洁和卫生七、作业设计题目一：请简述日立YPVF电梯的基本原理。

日立电梯培训教材

日立电梯培训教材

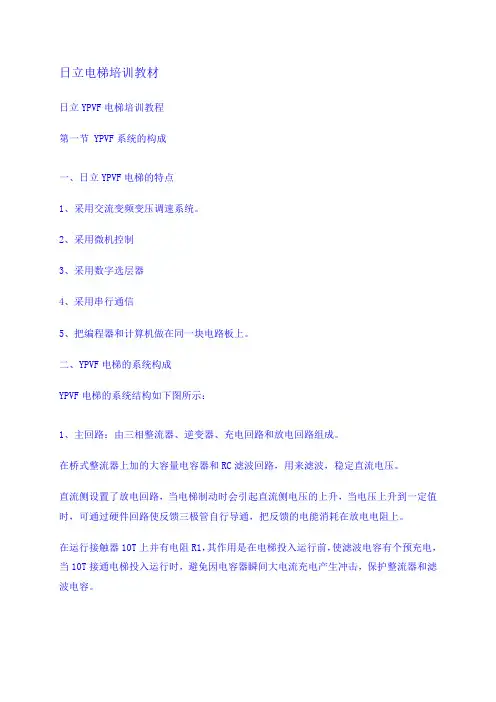

日立电梯培训教材日立YPVF电梯培训教程第一节 YPVF系统的构成一、日立YPVF电梯的特点1、采用交流变频变压调速系统。
