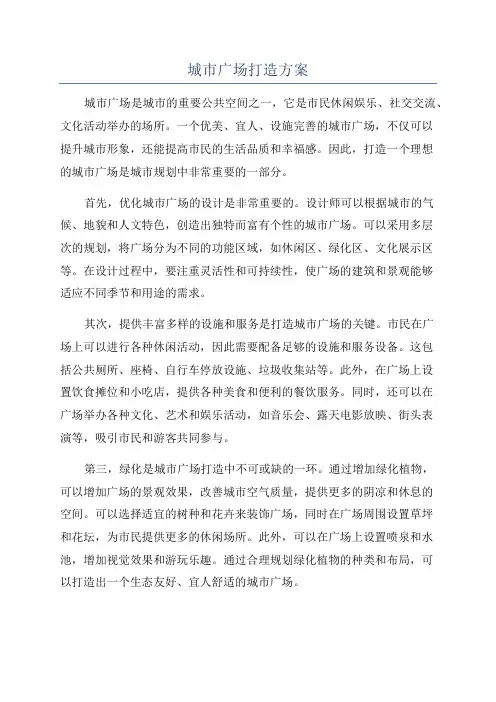

城市广场打造方案城市广场是城市的重要公共空间之一，它是市民休闲娱乐、社交交流、文化活动举办的场所。
一个优美、宜人、设施完善的城市广场，不仅可以提升城市形象，还能提高市民的生活品质和幸福感。
因此，打造一个理想的城市广场是城市规划中非常重要的一部分。
首先，优化城市广场的设计是非常重要的。
设计师可以根据城市的气候、地貌和人文特色，创造出独特而富有个性的城市广场。
可以采用多层次的规划，将广场分为不同的功能区域，如休闲区、绿化区、文化展示区等。
在设计过程中，要注重灵活性和可持续性，使广场的建筑和景观能够适应不同季节和用途的需求。
其次，提供丰富多样的设施和服务是打造城市广场的关键。
市民在广场上可以进行各种休闲活动，因此需要配备足够的设施和服务设备。
这包括公共厕所、座椅、自行车停放设施、垃圾收集站等。
此外，在广场上设置饮食摊位和小吃店，提供各种美食和便利的餐饮服务。
同时，还可以在广场举办各种文化、艺术和娱乐活动，如音乐会、露天电影放映、街头表演等，吸引市民和游客共同参与。
第三，绿化是城市广场打造中不可或缺的一环。
通过增加绿化植物，可以增加广场的景观效果，改善城市空气质量，提供更多的阴凉和休息的空间。
可以选择适宜的树种和花卉来装饰广场，同时在广场周围设置草坪和花坛，为市民提供更多的休闲场所。
此外，可以在广场上设置喷泉和水池，增加视觉效果和游玩乐趣。
通过合理规划绿化植物的种类和布局，可以打造出一个生态友好、宜人舒适的城市广场。
第四，安全和便利的交通是城市广场打造中必须考虑的问题。
广场的交通设计应该方便市民的出行，同时保证交通的安全和畅通。
可以设置步行道和自行车道，鼓励市民选择步行和骑车出行。
同时，广场周围可以设置停车场和公共交通站点，方便市民和游客的交通需求。
在交通规划过程中，要注重行人和非机动车的优先级，提高广场的可达性和便利性。
最后，城市广场应该具有良好的管理和维护机制。
市政府应该制定相关的管理规定，确保广场的正常运营和管理。
城市广场设计案例城市广场是城市的重要组成部分，不仅是人们休闲娱乐的场所，也是城市形象的窗口。
一个优秀的城市广场设计，不仅要考虑功能性和实用性，更要注重美学和人文关怀，给人们带来美好的体验。
下面我们将介绍一个成功的城市广场设计案例，希望能给大家一些启发和借鉴。

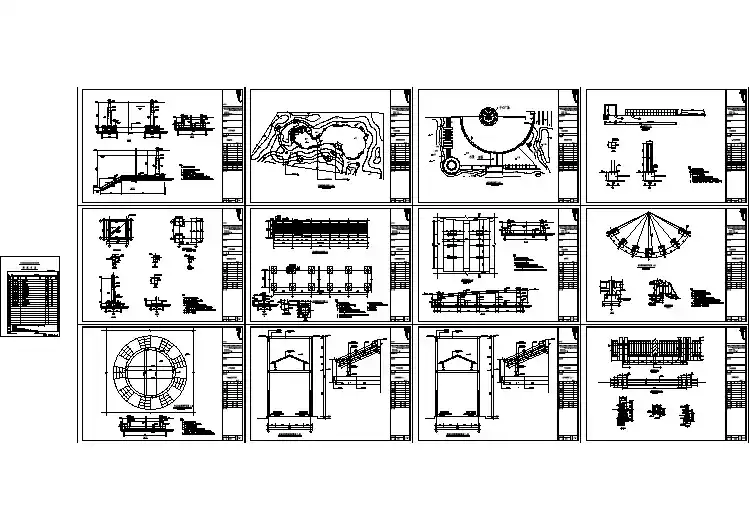

该城市广场位于某大都市的市中心，占地面积较大，周围环境复杂多变。
设计师在规划时充分考虑了广场的使用需求和周边环境，力求打造一个既有活力又有文化底蕴的城市空间。
首先，广场的设计充分考虑了人们的活动需求。
在广场的中心设置了一个宽阔的草坪，周围配备了休息座椅和遮阳设施，供人们休憩、聊天、阅读等。
草坪的周边还设置了儿童游乐区和健身器材区，满足了不同年龄段人群的活动需求。
此外，广场的边缘设置了休闲餐饮区和文化展示区，为人们提供了丰富多彩的活动选择。
其次，设计师在广场的绿化和景观设计上下足了功夫。
在广场的四周种植了大量的乔木和灌木，形成了丰富多样的植被景观，不仅美化了环境，还起到了一定的隔离和遮挡作用。
同时，设计师还在广场的一侧设置了喷泉和水池，增加了水景元素，为广场增添了一份清凉和生机。
夜晚，灯光璀璨的喷泉更是成为了广场的一大亮点，吸引了众多市民前来观赏。
最后，设计师还在广场的地面铺装和雕塑装饰上下足了功夫。
广场的地面铺装选用了防滑耐磨的材料，不仅耐用，而且美观大方，给人一种整洁明快的视觉感受。
此外，设计师还在广场的多个角落设置了艺术雕塑，丰富了广场的文化氛围，让人们在休闲娱乐的同时能够感受到艺术的魅力。
综上所述，该城市广场设计案例充分考虑了人们的活动需求、绿化景观和艺术装饰，成功地打造了一个集休闲娱乐、文化展示和生态环保于一体的城市空间。
这个案例为我们提供了很好的借鉴，希望能够启发更多城市广场的设计者，为城市居民打造更多美好的休闲场所。
第十八章城市广场平面效果图制作1、教案头2学情分析（1）按照工学结合课程安排要求和工作流程，前段时间主要时学习平面设计和三维建模软件，从上章开始进入效果图后期处理；（2）遵循由简单到复杂，循序渐进，逐步深入的原则，后期处理内容先开始主要时城市广场平面效果图的制作。
3教学重点、难点（1）AutoCAD图形输出和Photoshop图形导入方法；（2）掌握建筑立面效果图墙体、玻璃和城市广场平面效果图制作方法。
4教学内容及教学方法、手段（1）教学内容如下；（2）教学方法：讲解、演示、上机操作、讨论。
5 教学过程、步骤设计（1）、教师演示城市广场平面效果图绘制（2）学生上机绘制；（3）师生讨论效果。
6教学总结（成效、得失分析）教学内容18.1 Photoshop后期制作园林图概述18.1.1 AutoCAD图形输出在AutoCAD中完成园林平面图的绘制后，要仔细地推敲，确定各部分不再改动，再进行下一步导入Photoshop中的工作。
AutoCAD图形文件完成后，图形的输出主要有以下两种：1)直接输出法在AutoCAD 2005软件中，单击【文件】／【输出】选项，在打开的“输出数据”对话框中，在【文件类型：】下拉框中选择“封装PS*.eps”，在【文件名：】中输入文件名后，再通过【保存于：】选择指定图形输出的位置，然后单击【确定】按钮，返回图形界面。
在前面的章节中已经介绍了这种方法，其特点是使用方便、快捷，实用。
用Photoshop 打开此格式文件时，可通过调整分辨率和图像的长、宽数值，确定图像文件的大小。
用这种方法可以打印出需要的任何大小图幅的图像。
2)虚拟打印法通过设置虚拟打印机，进行图形的打印输出，把输出的模型导入Photoshop进行后期制作处理。
虚拟打印法有JPG、BMP两种输出格式。
●输出JPG格式：单击【文件】／【打印】，打开“打印一模型”对话框，如图9-la所示。
在“打印／绘图仪”区域，打开【名称】下拉表框，选择“PublishToWeb.JPG.pc3”，如图9-Ia所示。
单击打印机名称后的【特性】按钮，打开“绘图仪配置编辑器”对话框，如图9-lb所示。
在【设备和文档设置】选项卡的窗口中，单击【自定义图纸尺寸】，而后在下面的【自定义图纸尺寸】框中单击【添加】按钮，出现“自定义图纸尺寸一开始”对话框，如图9-2a所示。
在“自定义图纸尺寸一开始”对话框中，选择【创建新图纸】，单击【下一步】按钮，在出现的“自定义图纸尺寸一介质边界”对话框中，输入需要的图纸尺寸，如图9-2b 所示。
再单击【下一步】按钮，出现“图纸尺寸名”对话框，界面上提示所设定的图纸为“用户1（2 500.00×1 800.00像素）”，再单击【下一步】按钮，完成图纸尺寸的设定。
系统返回“绘图仪配置编辑器”对话框，在下面的【自定义图纸尺寸】框中选择刚刚设置的“用户1（2 500.00×1 800.00像素）”，单击图框下面的【另存为】，在打开的窗口中输入文件名为“USER1”，确定后返回“绘图仪配置编辑器”对话框，确定后回到“打印一模型”对话框，在【图纸尺寸】下拉表框，选择“用户1（2 500.00×1 800.00像素）”，如图9-3a所示，确定后出现“浏览打印文件”对话框，如图9-3b所示，确定【文件名：】和【保存于：】选项内容后单击【保存】按钮，虚拟打印设置结束。
●输出BMP格式：选择【文件】，【绘图仪管理器】命令，执行该命令后，会弹出一个“Plotters”窗口，在窗口中双击“添加绘图仪向导”图标。
双击“添加绘图仪向导”图标后，会弹出一个“添加绘图仪一简介”对话框，直接单击【下一步】按钮。
在弹出的“添加绘图仪一开始”对话框中，将要配置新打印机选择为“我的电脑”，然后点击【下一步】按钮，系统会弹出“添加绘图仪一绘图仪型号”对话框。
在对话框中将生产商选择为光栅文件格式，型号选择为“MS-Windows BMP(非压缩DIB)”，确定后点击【下一步】按钮。
系统在弹出的对话框中询问是否引入打印机特性信息，在此不需引入，直接单击【下一步】按钮，系统会提示您选择绘图仪名称，再单击【下一步】按钮，在出现的对话框中直接单击【完成】按钮，结束操作。
选择【文件】／【绘图仪管理器】命令，弹出“Plotters”窗口，在窗口中会发现新增加了一个“MS. Windows BMP（非压缩DIB）”打印机。
确定打印机已添加完毕后，选择【文件】／【打印】命令。
在弹出的“打印一模型”对话框中，单击【名称：】右侧三角按钮，在下拉列表中选择新添的打印机名称。
确定打印机名称后操作与上述的“输出JPG格式”部分相同。
18.1.2 Photoshop图形导入1)打开文件双击Windows“桌面”上“Photoshop 7.0”图标，打开Photoshop 7.0的操作程序。
单击【文件】／【打开或按<Ctrl+0>键，在打开的对话框中查找上面的AutoCAD输出的文件，双击打开，就可以进行图像的后期制作处理了。
2)文件保存最好在图像的制作处理前先进行文件的保存，以便在绘制处理过程时进行文件的保存。
单击【文件】／【另存为】，指定位置和文件名，以*.psd格式保存，可以保留程序操作过程中的内容，便于处理后图像的修改和调整。
18.2建筑立面效果图绘制建筑立面效果图是设计人员在方案投标中最常用的形式之一，因为它具有制作快速与效果明显两大优点。
在建筑立面效果图中包含的因素很多，例如真实的建筑材质、配景素材，与逼真的受光投影等因素。
18.2.1墙体的处理制作墙体常用到填充命令，在填充过程中还要注意把握墙体的整体色调。
首先在AutoCAD中绘制出立面的线框图（见本书第一篇第5章内容），如图9-4所示。
在AutoCAD中将不必要的图层关闭，然后将线框图输出为18.1节介绍的任意格式均可，此例为位图格式。
双击Windows“桌面”上的“Photoshop 7.0”快捷图标，在Photoshop 7.0程序中打开输出的位图，再打开菜单【图像】／【调整】／【色相／饱和度】或按<Ctrl+U>快捷键。
把【饱和度】调整至“-100”，结果如图9-5所示。
在【图层】调板中双击背景层，出现“新图层”对话框，在【名称】栏中填入“建筑线框”，然后单击【好】按钮。
使用工具箱中的“魔棒工具”，将图纸中的白色背景选中。
然后按下键盘上的<Delete>键删除，再按<Ctrl+D>键取消选择，结果如图9-6所示。
执行上步操作后，同样使用工具箱中的“魔棒工具”，将图纸中的钟楼檐枋部分选中，然后按下<Delete>键删除。
打开“檐枋jpg”文件（在本书所附光盘相应文件夹中），全选并拷贝；执行【粘贴入】，将图片粘贴到选取的檐坊中，按<Ctrl+T>键调整大小，结果如图9-7所示。
回到“建筑线框”图层，使用工具箱中的“魔棒工具”，分别将钟楼的斗拱各部分选中；打开“斗拱木1．jpg”和“斗拱木2．jpg”文件，分别使用快捷键<Ctrl+A>将图像全部选择，然后选择【编辑】／【定义图案】命令，将所选图像定义成图案。
定义图案后，选择【编辑】／【填充】命令，在弹出的“填充”对话框中选择新定义的图案进行填充操作，按<CtrI+D>键取消选择。
分别对不同的填充图层，执行【图层】／【图层样式】／【投影】命令，结果斗拱各部分效果如图9-8所示。
分别打开“钟楼墙l.tif"、“钟楼墙2.tif”和“钟楼墙3.jpg”文件，用上述同样方法进行填充操作，结果如图9-9所示。
分别打开“栏杆1．jpg”、“栏杆2.jpg”和“栏杆柱jpg”文件，在【图层】调板中新建3个图层，分别命名为“栏杆1”、“栏杆2”和“栏杆柱”，然后进行填充，并分别做投影操作，结果如图9-10所示。
继续使用工具箱中的“魔棒工具”，在“建筑线框”层将钟楼中的其他部分墙体选中。
分别打开“钟楼墙4.tif"、“钟楼墙5.jpg”、“钟楼墙6.jpg”和“钟楼墙浮雕．jpg”文件，用上述同样方法进行填充和投影操作，结果如图9-11所示。
在“建筑线框”层选择浮雕部分，用上述方法填充“浮雕.bmp”文件。
调整“浮雕”层位置，降低亮度，结果如图9-12所示。
在“建筑线框”层选择楼梯的一个台阶，新建一图层并填充图案如图9-13所示。
在【图层】菜单中，选择【图层样式】／【投影】选项，打开“图层样式”对话框，在“样式”区中选择“内阴影”，并设置各项参数如图9-14所示。
然后，按<Alt>键同时用鼠标向下复制；合并图层后再整体向右侧复制。
结果如图9-15所示。
在“建筑线框”层选择钟的区域，新建一图层，填充暗灰色，然后在【图层】菜单中打开“图层样式”对话框中的“斜面和浮雕”对话框设置参数，如图9-16所示。
结果如图9-17所示。
18.2.2玻璃的处理使用工具箱中的“矩形选框工具”将一个窗户部分选中，然后分别用“单行选框工具”和“单列选框工具”选择窗框内线条，如图9-18所示。
对窗框部分进行描边操作。
打开“sky.jpg”文件，进行【全选】、【复制】操作，再进行【粘贴入】操作，将天空贴到窗框中同时更改混合模式为【正片叠底】，结果如图9-19所示。
再与“描边”图层合并，按<Alt>键同时用鼠标向其他窗框位置复制，结果如图9-19所示。
按住<Ctrl>键，在【图层】调板中单击“建筑线框”图层。
得到全部钟楼的选择区域后，在图层顶部新建一图层；在工具箱单击“默认前景色和背景色”按钮或按<D>键，然后从左到右进行渐变操作，使钟楼有明暗变化，结果如图9-20所示。
最后，合并可见图层，完成了整个建筑的立面渲染制作。
接下来进行后期背景和配景制作（制作方法见第10章内容），最终效果如图9-21所示。
提示：本节所使用的材质和结果图可在本书所附光盘中“第二篇＼钟楼制作案例”中找到。
18.3城市广场平面效果图制作18.3.1 使用AutoCAD输出位图首先双击Windows“桌面”上的“AutoCAD2005”快捷图标，运行AutoCAD 2005软件，然后打开“广场总平面.dwg”文件（在本书所附光盘相应的文件夹中），如图9-22a 所示（制作过程见本书第一篇第5章内容）。
这是一个政府楼前广场的规划设计图。
首先在AutoCAD 2005中，将那些辅助的标注、文字、图框、树木模块等所在的图层关闭。
新建一图层，把所有内容放到这个图层中，这样有利于后面的操作。
结果如图9-22b 所示。
然后，按照前述方法，使用AutoCAD输出位图。
18.3.2调整输出的图纸首先双击Windows“桌面”上的“Photoshop 7.0”快捷图标，打开Photoshop 7.0程序后，打开在AutoCAD中输出的位图，如图9-23a所示。
