流体机械习题2.1压缩机设计昆明理工大学(新)

一、填空（本大题15 分，每空 0.5 分）1、按工作介质的不一样，流体机械可分为（压缩机）、（泵）和（分别机）。

2、平面填料的典型构造是三六瓣构造，即朝向气缸的一侧由（三瓣）构成，背叛气缸的一侧由（六瓣）构成，每一块平面填料外缘绕有螺旋弹簧，起（预紧）作用。

3、来去生塞泵由（液力端）和（动力端）构成。

4、防备离心压缩机的转子因受其重力下沉需要两个（径向）轴承，防备转子因受轴向推力窜动需要（轴向止推）轴承。

5、压缩机中的惯性力可分为（来去）惯性力和（旋转）惯性力。

6、来去式压缩机的工作腔部分主要由（气阀）、（气缸）和（活塞）构成。

7、离心泵的过流零件是（吸入室）、（叶轮）和（蜗壳）。

8、泵的运转工况点是（泵特征曲线）和（装置特征曲线）的交点。

9、离心压缩机级内的能量损失主要包含：（流动）损失、（漏气）损失和（轮阻）损失。

10、来去式压缩机的传动部分是把电动机的（旋转）运动转变为活塞的（来去）运动。

11、由比转数的定义式可知，比转数大反应泵的流量（大）、扬程（低）。

12、离心压缩机中，在每个转速下，每条压力比与流量关系曲线的左端点为（喘振点）。

各喘振点联成（喘振线），压缩机只好在喘振线的（右边）性能曲线上正常工作。

二、（本大题 10 分，每题 1 分）判断1、（×）采纳多级压缩能够节俭功的主要原由是进行中间冷却。

2、（×）压缩机的冷却方式主要分为（风冷）和（水冷）。

3、（×）管网特征曲线决定于（管网自己的构造）和用户的要求。

4、（×）按级数可将离心泵分为（单级泵）和（多级泵）。

5、（×）活塞与气缸之间需采纳（活塞环）密封，活塞杆与气缸之间需采纳（填料）密封。

6、（×）来去式压缩机的传动部分是把电动机的旋转运动转变为活塞的来去直线运动。

7、（×）气阀中弹簧的作用是帮助阀片封闭和减少阀片开启时与（升程限制器）的撞击。

8、（×）在双作用气缸中，为利于填料密封，在曲轴一侧配置（较低）压力级。

设计一台往复式天然气压缩机，结构见图2-114。

已知数据：吸气 压力0.3MPa(G)，排气压力25MPa(G)，行程95mm ，转速980r/min,排气量1.53/min m ，并要求一级气缸直径175mm ，活塞杆直径d=35mm 。

一级进气温度为25℃，若用户要求排气压力为31MPa(G)，则各级压力如何变化？一、设计条件吸气压力：0.3MPa(G)=0.4MPa （绝压） 排气压力：25MPa(G)=25.1 MPa （绝压） 要求排气压力：31MPa(G)=31.1 MPa （绝压） 由题意知： P S1=0.4MPa P d4=25.1MPa 行程s=95mm=0.095m125s T ℃=298.15K转速n=980r/min D 1=175mm=0.175m d=35mm=0.035m 天然气：k=1.32二、确定各级直径总压比d4s125.1===62.750.4P P ξ总按等压比分配：ξ=假设此压缩机冷却完善，所以123425s s s s T T T T ====℃=298.15K由图2-114可得：()()221122222332444444s s s s V D d s V D d sV D sV D sππππ=-=-==有已知条件带入（1）式得()221122334(0.1750.035)0.09542.19310s V D d sm ππ-=-=-⨯=⨯又有公式（2-38）111111111(=1=1)i ci v s si si si si i ci v v p t l si s vi s s q p T Z Z V n p T Z Z ϕϕλλλληλλλλη=⨯⨯⨯⨯=其中、、 所以131 1.50.698980 2.19310v v s q nV η-===⨯⨯ 容积系数计算： (1)压力系数取10.97p λ= 20.99p λ= 30.99p λ= 4 1.0p λ= (2)温度系数取10.95t λ= 20.96t λ= 30.97t λ= 40.98t λ= (3)泄露系数（无油润滑）10.95l λ= 20.96l λ= 30.97l λ= 40.98l λ=(4)膨胀指数（由表2-1得）由公式11111111111(1)v v p t l m v ηλλλλλαξ==--则111110.6980.7970.970.950.95v v p t l ηλλλλ===⨯⨯ 111111.2251110.7970.1522.814611v m λαξ--===--分别取20.130α=、30.135α=、40.145α= 确定各级气缸直径： (Ⅱ)级直径()222224s p V A s D d s π==-1222122221v s s s s s v p t l q p T V n p T λλλλ=⨯⨯⨯ 联立以上两式可得：1222212221v s s p v s s p t l q p T A n p T sλλλλ=⨯⨯⨯ 带入数据可得：122221222311.50.411980 1.12580.990.960.960.0956.27410v s s p v s s p t l q p T A n p T sλλλλ-=⨯⨯⨯=⨯⨯⨯⨯⨯⨯=⨯ 212221(1)m v λαξ=-- ()22224p A D d π=-联立以上三式得：()2122222221(1)4m p v A D d πλαξ⎡⎤=---⎢⎥⎢⎥⎣⎦即13221.30826.27410(0.035)10.130(2.81461)4D π-⎡⎤⨯=---⎢⎥⎣⎦解之得2D =0.103m=103mm 查表取气缸直径2D =105mm 。

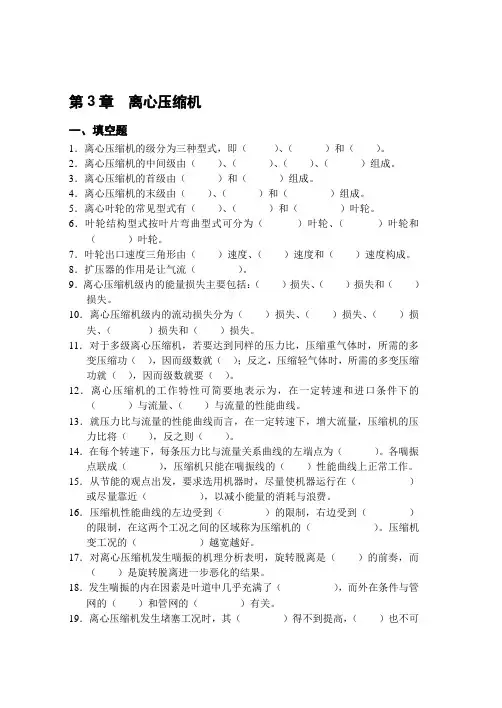

第3章离心压缩机一、填空题1．离心压缩机的级分为三种型式，即（）、（）和（）。

2．离心压缩机的中间级由（）、（）、（）、（）组成。

3．离心压缩机的首级由（）和（）组成。

4．离心压缩机的末级由（）、（）和（）组成。

5．离心叶轮的常见型式有（）、（）和（）叶轮。

6．叶轮结构型式按叶片弯曲型式可分为（）叶轮、（）叶轮和（）叶轮。

7．叶轮出口速度三角形由（）速度、（）速度和（）速度构成。

8．扩压器的作用是让气流（）。

9．离心压缩机级内的能量损失主要包括：（）损失、（）损失和（）损失。

10．离心压缩机级内的流动损失分为（）损失、（）损失、（）损失、（）损失和（）损失。

11．对于多级离心压缩机，若要达到同样的压力比，压缩重气体时，所需的多变压缩功（），因而级数就（）；反之，压缩轻气体时，所需的多变压缩功就（），因而级数就要（）。

12．离心压缩机的工作特性可简要地表示为，在一定转速和进口条件下的（）与流量、（）与流量的性能曲线。

13．就压力比与流量的性能曲线而言，在一定转速下，增大流量，压缩机的压力比将（），反之则（）。

14．在每个转速下，每条压力比与流量关系曲线的左端点为（）。

各喘振点联成（），压缩机只能在喘振线的（）性能曲线上正常工作。

15．从节能的观点出发，要求选用机器时，尽量使机器运行在（）或尽量靠近（），以减小能量的消耗与浪费。

16．压缩机性能曲线的左边受到（）的限制，右边受到（）的限制，在这两个工况之间的区域称为压缩机的（）。

压缩机变工况的（）越宽越好。

17．对离心压缩机发生喘振的机理分析表明，旋转脱离是（）的前奏，而（）是旋转脱离进一步恶化的结果。

18．发生喘振的内在因素是叶道中几乎充满了（），而外在条件与管网的（）和管网的（）有关。

19．离心压缩机发生堵塞工况时，其（）得不到提高，（）也不可过程流体机械习题及课程设计指能再增大，故压缩机性能曲线的（）受到堵塞工况的限制。

20．在离心压缩机中，往往对小流量的不稳定工况通称为（）。

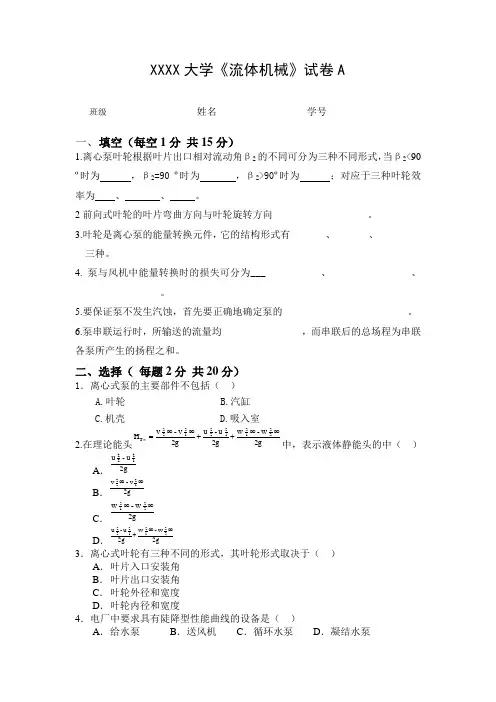

XXXX 大学《流体机械》试卷A班级________________ 姓名________________ 学号________________一、 填空（每空1分 共15分）1.离心泵叶轮根据叶片出口相对流动角β2的不同可分为三种不同形式，当β2<90 º时为 ，β2=90 º时为 ，β2>90º时为 ；对应于三种叶轮效率为 、 、 。

2前向式叶轮的叶片弯曲方向与叶轮旋转方向___________________。

3.叶轮是离心泵的能量转换元件，它的结构形式有_______、_______、_________三种。

4. 泵与风机中能量转换时的损失可分为______________、________________、_______________。

5.要保证泵不发生汽蚀，首先要正确地确定泵的_________________________。

6.泵串联运行时，所输送的流量均________________，而串联后的总场程为串联各泵所产生的扬程之和。

二、选择（ 每题2分 共20分）1．离心式泵的主要部件不包括（ ） A.叶轮 B.汽缸 C.机壳 D.吸入室 2.在理论能头2gw -w2gu-u2gv -vH 221212221222T ∞∞++∞∞=∞中，表示液体静能头的中（ ）A ．2gu -u1222B ．2gv -v1222∞∞C ．2gw -w2212∞∞D ．2g w-w2g u-u22121222∞∞+3．离心式叶轮有三种不同的形式，其叶轮形式取决于（ ）A ．叶片入口安装角B ． 叶片出口安装角C ． 叶轮外径和宽度D ．叶轮内径和宽度4．电厂中要求具有陡降型性能曲线的设备是（ ）A ．给水泵B ．送风机C ．循环水泵D ．凝结水泵5．下列各项中与有效汽蚀余量NPSHa值无关的是（）A．吸入管路参数B．管路中流量C．泵的结构D.泵入口压力6．两台风机并联运行的主要目的是（）A．增加流量B．增加扬程C．增加全压D．既增加扬程也增加全压7．为了保证串联运行时泵都工作在高效区，选择设备时，应使各泵在最佳工况点有相等或相近的（）A．扬程B．流量C．比转数D．功率8．目前电厂大型机组的离心式送、引风机常采用的调节方式是（）A．导流器调节B．进口端节流调节C．回流调节D．出口端节流调节9.某台水泵在转速不变时，当输送的水温度增加时，其轴功率( )A.增加B.降低C.不变D.先降低，后增加10.当流体以α1=90°的方向进入叶轮时，离心式泵的无限多叶片的理论扬程为( )Hug Tu ,∞=22υC. HwgTu,,∞∞=22υD.HwgTu,∞=22υ三、简答（每题5分共15分）1．泵与风机的效率是如何定义的？它有哪几种效率组成？2．降低泵必需汽蚀余量的措施有哪些？3. 泵与风机的工况调节的方法有很多种，以节流调节和变速调节为例分析其优缺点。

第1-2章习题绪论及容积式压缩机思考题：1．什么是原动机、工作机、压缩机、泵？并举例说明．2．按排气压力压缩机又分为哪几类？3．流体机械按结构分为哪几类？并举例说明．4．容积式压缩机的工作原理是什么？5．容积式压缩机按其结构可分为哪几类？6．容积式压缩机的特点是什么？7．简述往复压缩机的工作过程．8．往复压缩机的理论压缩循环与实际压缩循环的区别是什么？（或往复压缩机的理论压缩循环与实际压缩循环的特点是什么？）9．简述采用多级压缩的理由．10．若不按等压比分配原则分配压比，但仍需要按照什么原则？写出表达式．11．简述气阀的工作过程．12．活塞环密封、填料密封和迷宫密封的密封原理是什么？13．压缩机辅助设备包括哪些部分？14．压缩机润滑方式按照润滑由到达工作表面的方式可以分为哪几种？15．什么叫容积式压缩机的容积流量、供气量？16．什么叫容积式压缩机的机械效率、等温指示效率、等温轴效率？17．往复压缩机所受作用力有哪几种？产生的原因分别是什么？18．为什么要进行惯性力平衡？19．往复压缩机上的惯性力有哪几种？分别使用什么方法进行惯性力的平衡？20．单列压缩机中的一、二阶往复惯性力能否平衡？为什么？21．压缩机驱动力矩、阻力矩不能平衡时，会导致什么后果？应采取什么措施？答案：1．什么是原动机、工作机、压缩机、泵？并举例说明．原动机是将流体的能量转变为机械能，用来输入轴功率，如汽轮机、燃气轮机、水轮机等。

工作机是将机械能转变为流体的能量，用来改变流体的状态（提高流体的压力、使流体分离等）与传送流体，如压缩机、泵、分离机等。

将机械能转变为气体的能量，用来给气体增压与输送气体的机械称为压缩机。

将机械能转变为液体的能量，用来给液体增压与输送液体的机械称为泵。

2．按排气压力压缩机又分为哪几类？按照气体压力升高的程度，又区分为压缩机，鼓风机和通风机等。

3．流体机械按结构分为哪几类？并举例说明．流体机械按结构可分为两大类，一类是往复式结构的流体机械，另一类是旋转式结构的流体机械。

过程流体机械考试题文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）一、填空（本大题15分，每空分）1、按工作介质的不同，流体机械可分为（压缩机）、（泵）和（分离机）。

2、平面填料的典型结构是三六瓣结构，即朝向气缸的一侧由（三瓣）组成，背离气缸的一侧由（六瓣）组成，每一块平面填料外缘绕有螺旋弹簧，起（预紧）作用。

3、往复活塞泵由（液力端）和（动力端）组成。

4、防止离心压缩机的转子因受其重力下沉需要两个（径向）轴承，防止转子因受轴向推力窜动需要（轴向止推）轴承。

5、压缩机中的惯性力可分为（往复）惯性力和（旋转）惯性力。

6、往复式压缩机的工作腔部分主要由（气阀）、（气缸）和（活塞）构成。

7、离心泵的过流部件是（吸入室）、（叶轮）和（蜗壳）。

8、泵的运行工况点是（泵特性曲线）和（装置特性曲线）的交点。

9、离心压缩机级内的能量损失主要包括：（流动）损失、（漏气）损失和（轮阻）损失。

10、往复式压缩机的传动部分是把电动机的（旋转）运动转化为活塞的（往复）运动。

11、由比转数的定义式可知，比转数大反映泵的流量（大）、扬程（低）。

12、离心压缩机中，在每个转速下，每条压力比与流量关系曲线的左端点为（喘振点）。

各喘振点联成（喘振线），压缩机只能在喘振线的（右面）性能曲线上正常工作。

二、（本大题10分，每小题1分）判断1、（×）采用多级压缩可以节省功的主要原因是进行中间冷却。

2、（×）压缩机的冷却方式主要分为（风冷）和（水冷）。

3、（×）管网特性曲线决定于（管网本身的结构）和用户的要求。

4、（×）按级数可将离心泵分为（单级泵）和（多级泵）。

5、（×）活塞与气缸之间需采用（活塞环）密封，活塞杆与气缸之间需采用（填料）密封。

6、（×）往复式压缩机的传动部分是把电动机的旋转运动转化为活塞的往复直线运动。

7、（×）气阀中弹簧的作用是帮助阀片关闭和减轻阀片开启时与（升程限制器）的撞击。

过程流体机械试题第四组1.往复式压缩机为什么要采用多级压缩？2.往复式压缩机调节方式有哪些？3.往复式压缩机液体润滑剂的主要促进作用就是什么？4.回转式压缩机存有哪些类型？5.离心压缩机的特点有哪些及其适用场合。

6.喘振的危害？7.Vergt压缩机的调节方法存有哪些？8.示意画出离心泵的性能曲线，并说明每种特性曲线个有什么用途？9.容积式压缩机的主要特点是什么？10.什么是压缩机的压力比？11.离心泵启动前为啥需要灌泵？12.往复式压缩机进出口需要装缓冲罐13.往复式压缩机中的工作腔和工作容积的区别14.与往复式压缩机比较，回转式压缩机的优缺点？15.压缩机正常运转时，其中的主要作用力有哪三类？16.气阀的组成以及选用要求。

17.如何正确的启动离心泵？18.启动轴流泵前必须并使出口管道的阀门爆棚的原因？19.对气阀的主要评价指标就是？20.改变泵的特性曲线调节方式有哪些？第三组1、余隙容积包含哪几个部分？2、压缩机实际循环与理论循环的差别：3、为什么必须设置飞轮？4、往复式压缩机密封有哪些基本方式？主要在什么部位？5、压缩机中需要润滑的部位有哪些，分别以什么方式？6、离心压缩机和活塞压缩机相比较的优点及缺点？7、什么是颤振现象及颤振的害处。

8、比较飞溅润滑与压力润滑的优缺点。

9、离心式压缩机常用的调节方法10、详述离心式压缩机的优缺点。

11、严防火星塞的措施：12、压缩机的理论循环基于什么假设？13、多级压缩的好处是什么？14、何谓Vergt压缩机的级？它由哪些部分共同组成？各部件有何促进作用？15、什么叫做过程流体机械？什么就是过程工业？16、什么是分离因数？写出其表达式，并提出提高分离因数的措施。

17、离心泵存有哪些性能参数？其中扬程就是如何定义的？它的单位就是什么？18、两泵和两离心式压缩机流动相近，应当满足用户的条件存有什么相同？19、起身图画出来离心泵的特性曲线，并表明每种特性曲线各存有什么用途20、泵启动之前灌泵的目的就是什么？轴流泵与离心泵启动有何相同？第五组一、简述喘振的危害？二、详述Vergt压缩机常用的调节方法？三、简述防止滑动轴承油膜振荡的常用方法？？四、泵存有哪几种选型分类？为何按流量选型？为何按结构分类？五、往复压缩机对气阀的建议存有哪些？六、往复压缩机的调节从哪几个方面抓起？七、Vergt压缩机存有什么优点与缺点？八、干气密封与机械密封、液膜密封相比有哪些特点？九、容积式压缩机的工作原理及分类十、压缩机多级压缩的好处？十一、多级压缩机为何必须使用分段与中间加热？十二、详述气蚀现象，并表明气蚀的危害？十三、汽缸的余隙容积存有那几个部分？十四、气阀存有哪些共同组成，促进作用就是什么十五、密封的基本方式存有几种十六、气缸杀菌存有几种？十七、简述离心泵汽蚀的机理及危害？十八、发生改变泵的运转工况，可以实行哪些调节,先行具体内容表明其中一种调节措施十九、离心泵发生不稳定工作原因是什么？如何判别稳定工作点和不稳定工作点？二十、有哪些其他类型的泵？试任简要例举一种类型泵的特点和用途。

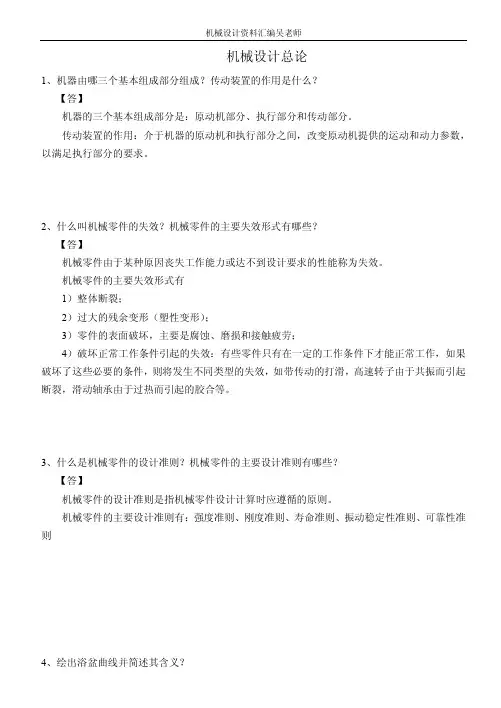

机械设计总论1、机器由哪三个基本组成部分组成？传动装置的作用是什么？【答】机器的三个基本组成部分是：原动机部分、执行部分和传动部分。

传动装置的作用：介于机器的原动机和执行部分之间，改变原动机提供的运动和动力参数，以满足执行部分的要求。

2、什么叫机械零件的失效？机械零件的主要失效形式有哪些？【答】机械零件由于某种原因丧失工作能力或达不到设计要求的性能称为失效。

机械零件的主要失效形式有1）整体断裂；2）过大的残余变形（塑性变形）；3）零件的表面破坏，主要是腐蚀、磨损和接触疲劳；4）破坏正常工作条件引起的失效：有些零件只有在一定的工作条件下才能正常工作，如果破坏了这些必要的条件，则将发生不同类型的失效，如带传动的打滑，高速转子由于共振而引起断裂，滑动轴承由于过热而引起的胶合等。

3、什么是机械零件的设计准则？机械零件的主要设计准则有哪些？【答】机械零件的设计准则是指机械零件设计计算时应遵循的原则。

机械零件的主要设计准则有：强度准则、刚度准则、寿命准则、振动稳定性准则、可靠性准则4、绘出浴盆曲线并简述其含义？【答】浴盆曲线是失效率曲线的形象化称呼，表示了零件或部件的失效率与时间的关系，一般用实验方法求得。

浴盆曲线分为三段：第Ⅰ段代表早期失效阶段，失效率由开始时很高的数值急剧地下降到某一稳定的数值；第Ⅱ段代表正常使用阶段，失效率数值缓慢增长；第Ⅲ段代表损坏阶段，失效率数值由稳定的数值逐渐急剧上升。

5、设计机械零件时应满足哪些基本要求？【答】机械零件的基本设计要求有：避免在预定寿命期内失效的要求；结构工艺性要求；经济性要求；质量小要求；可靠性要求。

6、简述机械零件的一般设计步骤？【答】机械零件的一般设计步骤是：（1）选择零件的类型和结构；（2）计算作用载荷；（3）选择材料；（4）确定基本尺寸；（5）结构设计；（6）校核计算；（7）绘图和编写技术文件。

7、机械零件的常规设计方法有哪些？计算机辅助设计、可靠性设计、优化设计、并行设计属于常规设计方法吗？【答】机械零件的常规设计方法有：（1）理论设计：根据长期总结出来的设计理论和实验数据所进行的设计称为理论设计。

过程流体机械习题及参考答案过程流体机械习题及答案第1章绪论一、填空2、流体机械按其能量的转换形式可分为（）和（）二大类。

3、按工作介质的不同，流体机械可分为（）、（）和（）。

5、将机械能转变为（）的能量，用来给（）增压与输送的机械称为压缩机。

6、将机械能转变为（）的能量，用来给（）增压与输送的机械称为泵。

7、用机械能将（）分离开来的机械称为分离机。

二、名词解释5. 压缩机6. 泵7. 分离机第2章容积式压缩机一、填空题2、往复式压缩机由（）、（）、（）和（）四部分组成。

3、往复式压缩机的工作腔部分主要由（）、（）和（）构成。

4、活塞通过（）由传动部分驱动，活塞上设有（）以密封活塞与气缸的间隙。

6、往复式压缩机的传动部分是把电动机的（）运动转化为活塞的（）运动。

10．理论上讲，级数越（），压缩气体所消耗的功就越（）等温循环所消耗的功。

14．气阀主要由（）、（）、（）和（）四部分组成。

16．活塞环和填料的密封原理基本相同，都是利用（）和（）的作用以达到密封的目的。

19．压缩机正常运转时，产生的作用力主要有三类：（1）（）；（2）（）；（3）（）。

22．压缩机中的惯性力可分为（）惯性力和（）惯性力。

23．一阶往复惯性力的变化周期为（）；二阶往复惯性力的变化周期为（）。

25．旋转惯性力的作用方向始终沿曲柄半径方向（），故其方向随曲轴旋转而（），而大小（）。

36．理论工作循环包括（）、（）、（）三个过程。

37．实际工作循环包括（）、（）、（）和（）四个过程。

38．活塞运动到达主轴侧的极限位置称为（）；活塞运动到达远离主轴侧的极限位置称为（）。

39．活塞从一个止点到另一个止点的距离为（）。

40．第一级吸入管道处的气体压力称为活塞压缩机的（）；末级排出接管处的气体压力称为活塞压缩机的（）。

二、选择题2．活塞式压缩机的理论工作循环由______个过程组成。

A．一 B．二 C．三 D．四3．活塞压缩机的实际工作循环由______个过程组成。

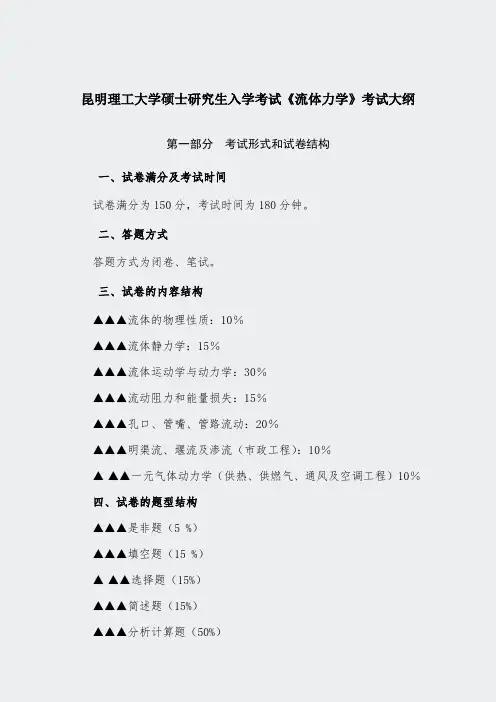

昆明理工大学硕士研究生入学考试《流体力学》考试大纲第一部分考试形式和试卷结构一、试卷满分及考试时间试卷满分为150分，考试时间为180分钟。

二、答题方式答题方式为闭卷、笔试。

三、试卷的内容结构▲▲▲流体的物理性质：10％▲▲▲流体静力学：15％▲▲▲流体运动学与动力学：30％▲▲▲流动阻力和能量损失：15％▲▲▲孔口、管嘴、管路流动：20％▲▲▲明渠流、堰流及渗流（市政工程）：10％▲▲▲一元气体动力学（供热、供燃气、通风及空调工程）10％四、试卷的题型结构▲▲▲是非题（5 %）▲▲▲填空题（15 %）▲▲▲选择题（15%）▲▲▲简述题（15%）▲▲▲分析计算题（50%）第二部分考察的知识及范围▲一、流体的物理性质1、掌握流体的主要物理性质(密度、粘性、可压缩性与热膨胀性、表面张力与毛细现象、汽化压强等)，特别是粘性和牛顿内摩擦定律。

2、理解作用在流体上的力。

3、理解连续介质、不可压缩流体及理想流体的概念。

▲二、流体静力学1、理解流体静压强的概念及其性质。

2、掌握流体平衡微分方程及其在相对平衡中的应用。

3、掌握流体中的压强和作用在平面、曲面上的流体总压力。

▲三、流体运动学与动力学j 1、了解描述流体运动的两种方法，建立以流场为对象的描述流体运动的概念；了解流体微团运动的基本形式，能判别有涡流动和无涡流动。

理解速度势函数、流函数和流网，了解势流迭加原理。

2、理解一元流动模型的有关概念。

3、掌握不可压缩理想流体运动微分方程，掌握不可压缩流体一维恒定总流的能量方程及其物理意义与几何意义，掌握总水头线和测压管水头线的相关计算。

掌握不可压缩流体一维恒定总流的动量方程，并能熟练地运用这些方程求解一般的流体力学问题。

4、掌握量纲的基本概念、物理量的量纲表达式及量纲分析法；掌握相似的基本概念和相似准则，对简单的流体流动问题能设计模型。

▲四、流动阻力和能量损失1、掌握流体运动的两种流态及其判别。

2、理解圆管中层流的运动规律。

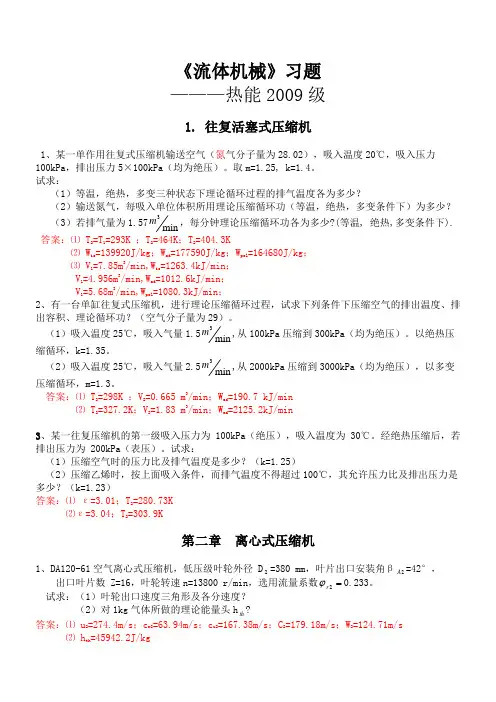

《流体机械》习题———热能2009级1. 往复活塞式压缩机1、某一单作用往复式压缩机输送空气（氮气分子量为28.02），吸入温度20℃，吸入压力100kPa，排出压力5×100kPa（均为绝压）。

取m=1.25, k=1.4。

试求：（1）等温，绝热，多变三种状态下理论循环过程的排气温度各为多少？（2）输送氮气，每吸入单位体积所用理论压缩循环功（等温，绝热，多变条件下）为多少？（3）若排气量为1.57m3min，每分钟理论压缩循环功各为多少?(等温, 绝热,多变条件下).答案：⑴ T2=T1=293K ；T2=464K；T2=404.3K⑵ Wis =139920J/kg；Wad=177590J/kg；Wpol=164680J/kg；⑶ V1=7.85m3/min,Wis=1263.4kJ/min；V 1=4.956m3/min,Wad=1012.6kJ/min；V 1=5.68m3/min,Wpol=1080.3kJ/min；2、有一台单缸往复式压缩机，进行理论压缩循环过程，试求下列条件下压缩空气的排出温度、排出容积、理论循环功？（空气分子量为29）。

（1）吸入温度25℃，吸入气量1.5m3min,从100kPa压缩到300kPa（均为绝压）。

以绝热压缩循环，k=1.35。

（2）吸入温度25℃，吸入气量2.5m3min,从2000kPa压缩到3000kPa（均为绝压），以多变压缩循环，m=1.3。

答案：⑴ T2=298K ；V2=0.665 m3/min；Wad=190.7 kJ/min⑵ T2=327.2K；V2=1.83 m3/min；Wad=2125.2kJ/min3、某一往复压缩机的第一级吸入压力为 100kPa（绝压），吸入温度为 30℃。

经绝热压缩后，若排出压力为 200kPa（表压）。

试求：（1）压缩空气时的压力比及排气温度是多少？（k=1.25）（2）压缩乙烯时，按上面吸入条件，而排气温度不得超过100℃，其允许压力比及排出压力是多少？（k=1.23）答案：⑴ε=3.01；T2=280.73K⑵ε=3.04；T2=303.9K第二章离心式压缩机1、DA120-61空气离心式压缩机，低压级叶轮外径 D2=380 mm，叶片出口安装角βA2=42°，出口叶片数 Z=16，叶轮转速n=13800 r/min，选用流量系数ϕr2=0.233。

2.以下哪些是正位移泵的特点？（）
A.流量稳定
B.压力波动小
C.适用于高压场合
D.效率较高
3.气体压缩过程中可能出现的冷却方式有哪些？（）
A.空气冷却
B.水冷却
C.油冷却
D.电子冷却
4.压缩机的排气温度过高可能导致的后果有？（）
A.降低压缩机效率
B.增加能耗
C.损坏压缩机内部结构
D.提高压缩机寿命
5.以下哪些情况下，流体流动可能会转变为湍流？（）
5.通常情况下，泵的效率是由泵的_______和_______决定的。（）
6.在流体系统中，流体的流速和压力之间的关系可以通过_______方程来描述。（）
7.压缩机的性能曲线中，表示压缩机和系统匹配工作点的是_______点。（）
8.在流体动力学中，当流体流过障碍物时，在障碍物后部形成的低速区称为_______区。（）
A.氮气
B.氧气
C.氩气
D.二氧化碳
2.在流体动力学中，描述流体运动的基本守恒定律是？（）
A.牛顿第二定律
B.质量守恒定律
C.能量守恒定律
D.纳维-斯托克斯方程
3.气体压缩机械中，压缩比是指？（）
A.气体在压缩机入口和出口的压力之比
B.气体在压缩机入口和出口的体积之比
C.气体在压缩机入口和出口的密度之比
9.为了防止泵的气蚀现象，设计时需要保证泵的_______压力不小于流体的蒸汽压力。（）
10.在层流条件下，流体在圆形管道中的流速分布遵循_______分布规律。
四、判断题（本题共10小题，每题1分，共10分，正确的请在答题括号中画√，错误的画×）
1.在流体力学中，伯努利方程只适用于不可压缩流体。（）

大庆石油学院试题封面大庆石油学院考试命题审批表考试科目：过程流体机械考试时间：2006年1 月6注：1、请在“教研室意见”栏或“院系部意见”栏签署选用“A”卷或“B”卷得意见。

2、本登记表同试卷一并归档保存。

3、本表要求必须用计算机打印。

专业班级：装备2002-1～4班课程名称：过程流体机械第1 页共3 页专业班级： 装备2002-1～4班 课程名称： 过程流体机械 第 2 页共 3 页四、（本大题30分，每小题3分）1．活塞压缩机得理论循环有哪些特征？2．采用多级压缩得原因就是什么？3．活塞式压缩机往复运动部分质量与旋转部分质量各由哪几部分组成?4．容积式压缩机得特点？5．分析2VY-6/7型空气压缩机名称中各代号得意义?6．离心泵发生不稳定工作得原因就是什么？如何判别稳定工作点与不稳定工作点？7．防止离心泵发生汽蚀得措施有哪些？8．简述泵得选用步骤。

9．写出欧拉方程与第二欧拉方程，并简述其物理意义。

10．离心压缩机防喘振得主要措施有哪些？五、（本大题12分）1、图1为离心压缩机单级总能量头分配示意图，请写出A-G 所代表得能量头或损失得名称及符号，并在图上标出A-G 得位置。

（7分）A ： ；B ： ；C ： ；D ： ；E ： ；F ： ；G ： 。

2．图2为某压缩机结构简图，试写出图中标号代表得构件名称。

（5分）1＿＿＿＿＿，2＿＿＿＿＿＿，3＿＿＿＿＿＿，4＿＿＿＿＿＿，5＿＿＿＿＿，6＿＿＿＿＿＿，7＿＿＿＿＿＿，8＿＿＿＿＿，9＿＿＿＿＿＿，1P ＿＿＿＿＿，2P＿＿＿＿＿。

六、（本大题13分） 1、某单级活塞式空压机吸入温度为40℃，进气压力为0、1MPa （绝），排气压力为0、3MPa （表），若为绝热压缩，其排气温度为多少。

（5分）图1A G F ED CB 图2专业班级：装备2002-1～4班课程名称：过程流体机械第3 页共3 页专业班级：装备2002-1～4班课程名称：过程流体机械第1 页共6 页专业班级：装备2002-1～4班课程名称：过程流体机械第2 页共6 页专业班级：装备2002-1～4班课程名称：过程流体机械第3 页共6 页专业班级：装备2002-1～4班课程名称：过程流体机械第4 页共6 页专业班级：装备2002-1～4班课程名称：过程流体机械第5 页共6 页2005 —2006 学年第一、二学期期末考试题答案及评分标准专业班级：装备2002-1～4班课程名称：过程流体机械第6 页共6 页小学常用歇后语1、八仙过海--------各显神通2、不入虎穴--------焉得虎子3、蚕豆开花--------黑心4、车到山前--------必有路5、打破砂锅--------问到底6、与尚打伞--------无法无天7、虎落平阳--------被犬欺8、画蛇添足--------多此一举9、箭在弦上--------不得不发10、井底青蛙--------目光短浅11、大海捞针--------没处寻12、竹篮打水--------一场空13、打开天窗--------说亮话14、船到桥头--------自会直15、飞蛾扑火-----自取灭亡16、百米赛跑--------分秒必争17、拔苗助长-----急于求成18、仇人相见--------分外眼红19、芝麻开花----节节高20、新官上任--------三把火21、瞎子点灯--------白费蜡22、兔子尾巴--------长不了23、偷鸡不成----蚀把米24、王婆卖瓜--------自卖自夸25、老虎屁股---- 摸不得26、老虎拉车--------谁敢27、老鼠过街-----人人喊打28、麻雀虽小--------五脏俱全29、墙上茅草----随风两边倒30、三十六计--------走为上计31、塞翁失马----焉知祸福32、壶中无酒--------难留客33、丈二与尚----摸不着头脑34、有借有还--------再借不难35、猫哭耗子---假慈悲36、铰子破皮--------露了馅37、扁担挑水---一心挂了两头38、对牛弹琴--------白费劲39、八仙聚会--------神聊40、霸王敬酒--------不干也得干41、板上订钉--------跑不了42、背鼓上门--------讨打43、草把做灯-----粗心（芯）44、竹笋出土--------节节高45、菜刀切豆腐----两面光46、钉头碰钉子--------硬碰硬47、高山上敲鼓--四面闻名（鸣）48、铁打得公鸡-----一毛不拔49、关公走麦城----骄必败50、狗咬吕洞宾--------不识好人心51、鸡蛋碰石头----不自量力52、姜太公钓鱼--------愿者上钩53、脚踏西瓜皮--滑到哪里就是哪里54、孔夫子搬家--------净就是书55、老鼠钻风箱-----两头受气56、留得青山在--------不怕没柴烧57、门缝里瞧人---把人瞧扁了58、泥菩萨过河--------自身难保59、泼出去得水----收不回60、骑驴瞧唱本--------走着瞧61、千里送鹅毛--礼轻情意重62、肉包子打狗--------有去无回63、山中无老虎---猴子称大王64、司马昭之心--------路人皆知65、外甥打灯笼---照旧（舅）66、王八吃年糕--------铁了心67、王小二过年---一年不如一年68、小葱拌豆腐-----一清二白69、小与尚念经----有口无心70、周瑜打黄盖--------两厢情愿71、赶鸭子上架----吃力不讨好72、擀面杖吹火----- -一窍不通73、瞎子戴眼镜----装饰74、猴子捞月亮--------空忙一场75、秀才遇到兵----有理讲不清76、三个臭皮匠--------顶个诸葛亮77、黄牛追兔子---有劲使不上78、与尚训道士--------管得宽79、过年娶媳妇----双喜临门80、聋子见哑巴--------不闻不问六字短语81、铜钣上钉铆钉---一就是一，二就是二82、里弄里扛竹竿---直来直去83、苦水里泡黄连----苦上加苦84、驴唇不对马嘴----答非所问85、猪鼻子里插葱-----装象86、只许州官放火---不许百姓点灯87、猪八戒照镜子--里外不就是人88、放风筝断了线-----没指望了89、池塘里得风波-----大不了90、关门掩着耗子-----急（挤）死91、顶风顶水划船----硬撑92、东北得二人转--------一唱一与93、东洋人戴高帽----假充大个94、到火神庙求雨--------找错了门95、鲁班门前耍斧----有眼无珠96、老太太吃汤圆--------囫囵吞97、出太阳下暴雨---假情（晴）98、挂羊头卖狗肉--------虚情假意99、担着胡子过河----谦虚过度100、唱歌不瞧曲本--------离谱。

A．气体流动 B．热力 C．冷却 D．升温
7．吸、排气管内的压力取决于_____。
A．气缸内吸、排气压力
C．气阀通流面积
10．在压力比和膨胀指数一定时，相对余隙容积越大则______系数越小。
A．压力 B．温度 C．容积 D．泄漏
16．压缩机的实际排气压力取决于______。
A．缸内压力
C．排气温度
10．理论上讲，级数越（ ），压缩气体所消耗的功就越（ ）等温循环所消耗的
功。
14．气阀主要由（ ）、（ ）、（ ）和（
16．活塞环和填料的密封原理基本相同，都是利用（ ）和（ ）的作用以达
到密封的目的。
19．压缩机正常运转时，产生的作用力主要有三类：（1）（
（2）（
22．压缩机中的惯性力可分为（ ）惯性力和（ ）惯性力。
40．第一级吸入管道处的气体压力称为活塞压缩机的（
的气体压力称为活塞压缩机的（
二、选择题
2．活塞式压缩机的理论工作循环由______个过程组成。
A．一
B．二
3．活塞压缩机的实际工作循环由______个过程组成。
A．四
B．三
C．三
C．二
4．活塞式压缩机的实际工作循环中膨胀和压缩过程属于______过程。
23．一阶往复惯性力的变化周期为（
期为（
）。
）；（3）（
25．旋转惯性力的作用方向始终沿曲柄半径方向（ ），故其方向随曲轴旋转而（
），而大小（
）。
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术通关，1系电过，力管根保线据护敷生高设产中技工资术艺料0不高试仅中卷可资配以料置解试技决卷术吊要是顶求指层，机配对组置电在不气进规设行范备继高进电中行保资空护料载高试与中卷带资问负料题荷试2下卷2，高总而中体且资配可料置保试时障卷，各调需类控要管试在路验最习；大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试，况卷要下安加与全强过，看度并22工且22作尽22下可22都能22可地护以缩1关正小于常故管工障路作高高；中中对资资于料料继试试电卷卷保破连护坏接进范管行围口整，处核或理对者高定对中值某资，些料审异试核常卷与高弯校中扁对资度图料固纸试定，卷盒编工位写况置复进.杂行保设自护备动层与处防装理腐置，跨高尤接中其地资要线料避弯试免曲卷错半调误径试高标方中高案资等，料，编试要5写、卷求重电保技要气护术设设装交备备置底4高调、动。中试电作管资高气，线料中课并敷3试资件且、设卷料中拒管技试试调绝路术验卷试动敷中方技作设包案术，技含以来术线及避槽系免、统不管启必架动要等方高多案中项；资方对料式整试，套卷为启突解动然决过停高程机中中。语高因文中此电资，气料电课试力件卷高中电中管气资壁设料薄备试、进卷接行保口调护不试装严工置等作调问并试题且技，进术合行，理过要利关求用运电管行力线高保敷中护设资装技料置术试做。卷到线技准缆术确敷指灵设导活原。。则对对：于于在调差分试动线过保盒程护处中装，高置当中高不资中同料资电试料压卷试回技卷路术调交问试叉题技时，术，作是应为指采调发用试电金人机属员一隔，变板需压进要器行在组隔事在开前发处掌生理握内；图部同纸故一资障线料时槽、，内设需，备要强制进电造行回厂外路家部须出电同具源时高高切中中断资资习料料题试试电卷卷源试切，验除线报从缆告而敷与采设相用完关高毕技中，术资要资料进料试行，卷检并主查且要和了保检解护测现装处场置理设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。

过程流体机械试题1一、单项选择题(每题1分，共10分)1.液体从泵入口流到出口的过程中，通常存在的三种损失有流动损失、流量损失和（A ）。

A.机械损失B.尾迹损失C.冲击损失D.泄漏损失2.下列零部件中属于离心泵过流部件的是（C ）。

A.转轴B.轴封箱C.蜗壳D.口环3.为便于对不同类型泵的性能与结构进行比较，泵的比转数ns是其（B ）。

A.任意效率点的比转数B.最高效率点的比转数C.最低效率点的比转数D.最小流量的比转数4.在泵出口设有旁路与吸液罐相连通，改变旁路上调节阀的开度调节流量属于（A ）。

A.改变管路特性工况调节B.改变工艺参数调节C.改变尺寸参数调节D.改变泵特性工况调节5.下列零部件中属于离心压缩机定子的零部件的是（A ）。

A．扩压器B．口环C．阀片D．气缸6.离心压缩机转速越高，压力比越大，但性能曲线越陡，稳定工作区（D ）。

A. 不变B. 越宽C. 等于零D. 越窄7.保持两机流动过程完全相似的条件为：几何相似、进口速度三角形相似、特征马赫数相等和（C ）。

A．多变指数相等B．膨胀指数相等C．绝热指数相等D．等温指数相等8.压缩机实际运行中的排气压力并不总是符合设计压力，其值取决于（C ）。

A．进气系统的压力B．汽缸的压力C．排气系统的压力D．活塞的压力9.各类压缩机的旋转惯性力或旋转惯性力矩都可以用加（B ）。

A．气体质量来平衡B．平衡质量来平衡C．汽缸质量来平衡D．往复质量来平衡10.在结构尺寸一定时，影响活塞压缩机排气量的主要因素是转速和（C ）。

A．凝析系数B．吸气系数C．排气系数D．抽加气系数二、多项选择题（每题2分，共10分）11.离心泵按液体吸入叶轮的方式不同，有（AE ）。

Ａ．双吸式泵Ｂ．多吸式泵Ｃ．单级泵Ｄ．多级泵E．单吸式泵12.下列零件属于活塞压缩机密封零部件的有（ABC ）。

Ａ．活塞环Ｂ．平面填料Ｃ．锥面填料Ｄ．连杆E．曲轴13.根据各列气缸中心线之间的夹角和位置不同，活塞式压缩机分为（ACE ）。
