保护板原理及测试技术

S8261和DW01-8205A主流锂电池保护板原理图说明锂电池保护板的主要参数锂电池保护板主要由保护IC和MOS管构成（1）保护IC主要参数1)封装2)过充电压3)过充释放电压4)过放电压5)过放释放电压6)耐压(2) MOSFET主要参数1) N沟、P沟2)内阻3)封装（TSSOP8 <简称薄片>、SOP8<简称厚片>、SOT23-6等）4)耐电流5)耐电压6)内部是否连通锂电池保护板的工作原理锂电池保护板根据使用IC,电压等不同而电路及参数有所不同,保护板有两个核心部件：一块保护IC，它是由精确的比较器来获得可靠的保护参数；另外是MOSFET串在主充放电回路中担当高速开关，执行保护动作。

下面以DW01配MOS管8205A进行讲解:激活保护板的方法：当保护板P+、P-没有输出处于保护状态，可以短路B-、P-来激活保护板，这时，Dout、Cout均会处于低电平（保护IC此两端口是高电平保护，低电平常态）状态打开两个MOS开关。

1.锂电池保护板其正常工作过程为:当电芯电压在至之间时，DW01的第1脚、第3脚均输出高电平(等于供电电压)，第二脚电压为0V。

此时DW01的第1脚、第3脚电压将分别加到8205A的第5、4脚，8205A 内的两个电子开关因其G极接到来自DW01的电压，故均处于导通状态，即两个电子开关均处于开状态。

此时电芯的负极与保护板的P-端相当于直接连通，保护板有电压输出。

2.保护板过放电保护控制原理:当电芯通过外接的负载进行放电时,电芯的电压将慢慢降低,同时DW01内部将通过R1电阻实时监测电芯电压,当电芯电压下降到约时DW01将认为电芯电压已处于过放电电压状态，便立即断开第1脚的输出电压，使第1脚电压变为0V，8205A内的开关管因第5脚无电压而关闭。

此时电芯的B-与保护板的P-之间处于断开状态。

即电芯的放电回路被切断，电芯将停止放电。

保护板处于过放电状态并一直保持。

21V锂电保护板工作原理
21V锂电保护板工作原理：
1. 过充保护：当锂电池电压超过充电阈值时，保护板会通过内置的电压检测电路来捕捉到过高的电压信号。

该信号触发保护板的控制电路，将过充保护开关断开，切断充电电源，防止电池继续充电，从而避免电池过充引起的安全隐患。

2. 过放保护：当锂电池电压降低到过放阈值时，保护板会监测到这一情况，并通过内置控制电路打开过放保护开关。

此时，保护板会切断电池与负载之间的连接，阻止电池继续供电，以避免电池过放导致容量损失和损坏。

3. 过流保护：当负载电流超过保护板额定过流阈值时，保护板会感知到过高的电流信号。

保护板内的过流保护开关会迅速切断电池与负载之间的连接，以避免电池过大的负载电流而损坏电池。

4. 短路保护：当出现短路情况时，保护板检测到异常的电流流过，并迅速切断电池与负载的连接，以避免短路电流对电池和负载造成损害。

总之，21V锂电保护板通过内置的电压检测电路、控制电路和保护开关等组成的系统，可以及时感知电池的状态和负载的情况，并在出现异常情况时切断电池与负载的连接，从而保护电池和负载的安全。

锂电池保护板原理锂电池保护板是一种用于锂电池的保护装置，它可以监测电池的电压、温度和电流等参数，以保护电池免受过充、过放、短路和过流等危害。

保护板通常由电路板和电子元件组成，其工作原理涉及电路设计和电子技术等方面知识。

首先，保护板通过监测电池的电压来实现过充和过放保护。

当电池电压超过设定阈值时，保护板会通过控制开关器件来切断电池与外部电路的连接，防止电池继续充电或放电，从而保护电池不受损坏。

同时，保护板还可以监测电池的温度，当电池温度过高时，保护板也会采取相应的措施来降低电池的工作温度，确保电池处于安全状态。

其次，保护板还可以实现短路和过流保护。

在电池出现短路或过流情况时，保护板会迅速切断电路，防止电池过度放电或受到损坏。

这需要保护板内部的电子元件具有快速响应的特性，以确保在出现故障时能够及时采取措施，保护电池和外部设备的安全。

另外，锂电池保护板还可以实现平衡充电功能。

在多节串联的锂电池组中，由于电池的特性差异，会导致电池之间的电压差异，从而影响整个电池组的性能和寿命。

保护板可以通过控制充放电过程，使各节电池的电压保持在相近的水平，从而实现电池组的平衡充放电，延长电池的使用寿命。

总的来说，锂电池保护板的工作原理主要包括监测电池参数、控制电路开关、实现过充、过放、短路和过流保护，以及实现电池组的平衡充放电。

通过这些保护功能，保护板可以确保锂电池在充放电过程中处于安全稳定的状态，延长电池的使用寿命，同时保护外部设备不受损坏。

在实际应用中，锂电池保护板的设计和制造需要考虑电池类型、工作环境、安全标准等因素，以确保保护板的可靠性和稳定性。

同时，用户在选择和使用锂电池保护板时，也需要根据实际需求和电池特性进行合理选择和配置，以充分发挥保护板的作用，确保电池和设备的安全可靠运行。

锂电池保护板工作原理
锂电池保护板是一种用于保护锂电池的电子设备，其工作原理主要包括电压检测和保护控制。

在锂电池保护板中，电压检测部分主要通过电压检测电路对锂电池的电压进行实时监测。

该电路通常由多个电压检测元件组成，这些元件将电池组的电压分成若干份进行检测，以确保每一组电池单体的电压均匀稳定。

一旦某个电池单体的电压超出了设定的范围，电压检测电路会发出信号。

保护控制部分则是根据电压检测电路的信号进行保护控制的核心部分。

当锂电池的电压过高或过低时，保护控制电路会发送信号来切断电池组的放电或充电电路，以避免电池过充、过放等可能导致电池损坏、甚至起火的危险。

此外，保护控制电路还可以监测电池组的温度，并在温度过高时采取相应措施，如切断电池组的电流流动，以保护电池的安全性。

总之，锂电池保护板通过电压检测和保护控制机制，确保锂电池在充电、放电和储存过程中处于安全的电压范围内，提高了锂电池的使用寿命和安全性。

保护板测试仪操作规程一、引言保护板测试仪是一种用于检测电力系统中保护板性能的设备。

本操作规程旨在指导操作人员正确、安全地使用保护板测试仪，确保测试结果准确可靠。

二、设备概述保护板测试仪是一种便携式设备，主要由测试仪主机、测试线缆、电源适配器和相关附件组成。

测试仪主机具有液晶显示屏和操作按钮，可用于选择测试项目、设置参数和查看测试结果。

三、操作准备1. 检查设备：确认保护板测试仪主机、测试线缆和附件完好无损。

2. 连接电源：将电源适配器连接到测试仪主机，并将电源插头插入电源插座。

3. 打开设备：按下测试仪主机上的电源按钮，待设备启动完成后，进入测试仪主界面。

四、测试操作1. 选择测试项目：在测试仪主界面上，使用方向键选择需要进行的测试项目，如过电流保护、零序保护等。

2. 设置测试参数：根据实际需求，设置测试参数，如电流值、时间延迟等。

3. 连接测试线缆：将测试线缆的插头分别插入保护板和测试仪主机上的相应接口。

4. 开始测试：确认测试参数设置无误后，按下测试仪主机上的开始按钮，测试仪将开始进行测试。

5. 监测测试过程：在测试过程中，测试仪将实时显示测试结果，并可以通过液晶显示屏查看相关数据。

6. 结束测试：测试完成后，按下测试仪主机上的停止按钮，结束测试并保存测试结果。

7. 断开连接：先断开测试线缆与保护板的连接，再断开测试线缆与测试仪主机的连接。

8. 关闭设备：长按测试仪主机上的电源按钮，确认关闭设备。

五、注意事项1. 操作人员应熟悉保护板测试仪的使用说明书，并按照规程进行操作。

2. 在进行测试之前，必须确保电力系统处于安全状态，并采取必要的安全措施。

3. 在连接测试线缆时，应确保插头与接口完全贴合，避免接触不良导致测试结果失准。

4. 操作人员应注意个人安全，避免触摸带电部分，以免发生触电事故。

5. 在测试过程中，如发现异常情况或设备故障，应立即停止测试，检查并解决问题后方可继续。

6. 操作完成后，应及时清理测试仪及附件，妥善保管设备，确保设备处于良好状态。

电池保护板原理电池保护板是一种用于锂电池的保护装置，其主要功能是监测电池的电压、温度和电流，以保护电池免受过充、过放、过流和过温等不利因素的损害。

本文将从电池保护板的原理入手，为大家详细介绍电池保护板的工作原理及其重要性。

电池保护板的原理主要包括以下几个方面：一、电压监测。

电池保护板通过监测电池的电压变化来实现对电池状态的监控。

当电池电压超过设定的上限值时，保护板会自动切断电池与外部电路的连接，以避免过充的情况发生。

同样，当电池电压低于下限值时，保护板也会切断电路，以防止电池过放。

通过电压监测，电池保护板可以有效保护电池免受过充和过放的损害。

二、温度监测。

电池在充放电过程中会产生热量，过高的温度会对电池造成损害。

因此，电池保护板还需要监测电池的温度变化。

一旦电池温度超过设定的安全范围，保护板会立即采取措施，如切断电路或减小充放电电流，以降低电池温度，确保电池的安全运行。

三、电流监测。

电池保护板还需要监测电池的充放电电流，以防止过流对电池的损害。

当电池充放电电流超过设定的安全值时，保护板会及时切断电路，以保护电池不受过流的影响。

电池保护板的工作原理可以简单概括为，监测-判断-保护。

通过不断监测电池的电压、温度和电流等参数，保护板能够及时判断电池的状态，当发现异常情况时，立即采取相应的保护措施，确保电池的安全运行。

电池保护板在锂电池中起着至关重要的作用。

它不仅可以保护电池不受过充、过放、过流和过温的影响，延长电池的使用寿命，还可以有效预防电池发生安全事故，如过充引发的爆炸、过放导致的损坏等。

因此，电池保护板的应用已经成为锂电池应用领域中的一项重要技术。

总的来说，电池保护板通过对电池的电压、温度和电流等参数进行监测，实现了对电池状态的及时监控和保护。

其工作原理简单明了，但却非常重要。

在电池应用领域，电池保护板的研发和应用将继续发挥着重要作用，为电池的安全运行提供保障。

锂电池保护板短路保护原理
锂电池保护板短路保护的原理主要是通过检测电路上相关参数的变化，如电压、电流等，并对其进行分析和处理，当发现电路中出现异常情况如过充、过放、短路等情况时，保护板将通过关断电路或者串联电阻等方式对锂电池进行保护。

锂电池保护板通常采用多种电路元件和检测元件，形成一个反馈控制系统，当锂电池的电化学参数发生剧烈变化时，保护板会迅速对此做出反应，或切断电池电源，或增加电池电路阻抗，以实现保护目的。

短路保护是锂电池保护板的一种功能，它通常会在锂电池出现短路情况时启动。

保护板中的检测元件会实时监测电池的电压和电流等参数，当检测到电池被短接时，即电池正负极被直接短接，电流瞬间增大，短路保护电路就会迅速动作，自动关断锂电池电源，以避免短路对电池和电路造成进一步损害。

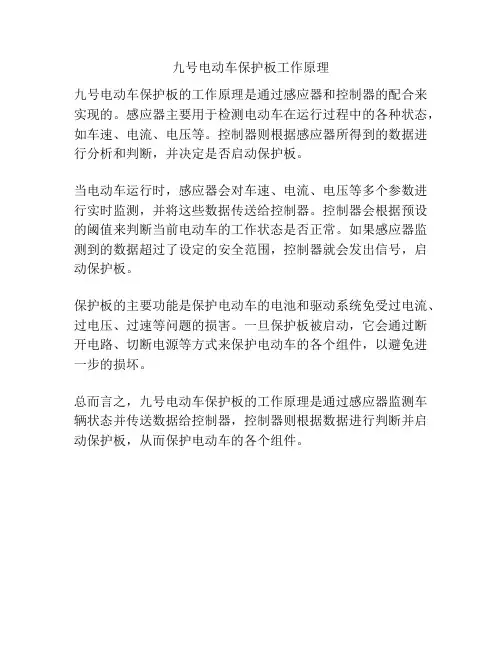

九号电动车保护板工作原理
九号电动车保护板的工作原理是通过感应器和控制器的配合来实现的。

感应器主要用于检测电动车在运行过程中的各种状态，如车速、电流、电压等。

控制器则根据感应器所得到的数据进行分析和判断，并决定是否启动保护板。

当电动车运行时，感应器会对车速、电流、电压等多个参数进行实时监测，并将这些数据传送给控制器。

控制器会根据预设的阈值来判断当前电动车的工作状态是否正常。

如果感应器监测到的数据超过了设定的安全范围，控制器就会发出信号，启动保护板。

保护板的主要功能是保护电动车的电池和驱动系统免受过电流、过电压、过速等问题的损害。

一旦保护板被启动，它会通过断开电路、切断电源等方式来保护电动车的各个组件，以避免进一步的损坏。

总而言之，九号电动车保护板的工作原理是通过感应器监测车辆状态并传送数据给控制器，控制器则根据数据进行判断并启动保护板，从而保护电动车的各个组件。

成组锂电池串联充电时，应保证每节电池均衡充电，否则使用过程中会影响整组电池的性能和寿命。

常用的均衡充电技术有恒定分流电阻均衡充电、通断分流电阻均衡充电、平均电池电压均衡充电、开关电容均衡充电、降压型变换器均衡充电、电感均衡充电等。

而现有的单节锂电池保护芯片均不含均衡充电控制功能;多节锂电池保护芯片均衡充电控制功能需要外接CPU，通过和保护芯片的串行通讯（如I2C总线）来实现，加大了保护电路的复杂程度和设计难度、降低了系统的效率和可靠性、增加了功耗。

本文针对动力锂电池成组使用，各节锂电池均要求充电过电压、放电欠电压、过流、短路的保护，充电过程中要实现整组电池均衡充电的问题，设计了采用单节锂电池保护芯片对任意串联数的成组锂电池进行保护的含均衡充电功能的电池组保护板。

仿真结果和工业生产应用证明，该保护板保护功能完善，工作稳定，性价比高，均衡充电误差小于50mV。

锂电池组保护板均衡充电基本工作原理采用单节锂电池保护芯片设计的具备均衡充电能力的锂电池组保护板示意图如图1所示。

其中：1为单节锂离子电池;2为充电过电压分流放电支路电阻;3为分流放电支路控制用开关器件;4为过流检测保护电阻;5为省略的锂电池保护芯片及电路连接部分;6为单节锂电池保护芯片（一般包括充电控制引脚CO，放电控制引脚DO，放电过电流及短路检测引脚VM，电池正端VDD，电池负端VSS等）;7为充电过电压保护信号经光耦隔离后形成并联关系驱动主电路中充电控制用MOS管栅极;8为放电欠电压、过流、短路保护信号经光耦隔离后形成串联关系驱动主电路中放电控制用MOS管栅极;9为充电控制开关器件;10为放电控制开关器件;11为控制电路;12为主电路;13为分流放电支路。

单节锂电池保护芯片数目依据锂电池组电池数目确定，串联使用，分别对所对应单节锂电池的充放电、过流、短路状态进行保护。

该系统在充电保护的同时，通过保护芯片控制分流放电支路开关器件的通断实现均衡充电，该方案有别于传统的在充电器端实现均衡充电的做法，降低了锂电池组充电器设计应用的成本。

锂电池保护电路原理分析，由于锂电池的特性与其它可充电电池不同，内部通常都带有一块保护板，不少人对该保护板的作用不了解（有些人可能还不知道锂电池里有保护电路），下面将对锂电池的特点及其保护电路工作原理进行阐述。

由于锂电池的化学特性，在锂电池保护电路原理分析，由于锂电池的特性与其它可充电电池不同，内部通常都带有一块保护板，不少人对该保护板的作用不了解（有些人可能还不知道锂电池里有保护电路），下面将对锂电池的特点及其保护电路工作原理进行阐述。

由于锂电池的化学特性，在正常使用过程中，其内部进行电能与化学能相互转化的化学正反应，但在某些条件下，如对其过充电、过放电和过电流将会导致电池内部发生化学副反应,该副反应加剧后，会严重影响电池的性能与使用寿命，并可能产生大量气体，使电池内部压力迅速增大后爆炸而导致安全问题，因此所有的锂电池都需要一个保护电路，用于对电池的充、放电状态进行有效监测，并在某些条件下关断充、放电回路以防止对电池发生损害。

下图为一个典型的锂电池保护电路原理图。

锂电池保护电路锂电池保护板如上图所示，该保护回路由两个MOSFET（V1、V2）和一个控制IC（N1）外加一些阻容元件构成。

控制IC负责监测电池电压与回路电流，并控制两个MOSFET的栅极，MOSFET 在电路中起开关作用，分别控制着充电回路与放电回路的导通与关断，C3为延时电容，该电路具有过充电保护、过放电保护、过电流保护与短路保护功能，其工作原理分析如下：1、正常状态在正常状态下电路中N1的“CO”与“DO”脚都输出高电压，两个MOSFET都处于导通状态，电池可以自由地进行充电和放电，由于MOSFET的导通阻抗很小，通常小于30毫欧，因此其导通电阻对电路的性能影响很小。

此状态下保护电路的消耗电流为μA级，通常小于7μA。

2、过充电保护锂离子电池要求的充电方式为恒流/恒压，在充电初期，为恒流充电，随着充电过程，电压会上升到4.2V(根据正极材料不同，有的电池要求恒压值为4.1V)，转为恒压充电，直至电流越来越小。

适合超级电容使用的保护板，大容量超级电容限压保护板，电路板一张、元件7个。

元件一一对应，焊接简单，只要焊接无误，100%通过测试。

汽车启动用超级电容一般由6个组成15v启动模组，超级电容一般超过2.7v就会令电解质泄露，造成电容器的损坏。

每个电容上配一块保护板，能够有效的保护每节电容不超过极限电压。

技术参数：
一.采用高精度稳压IC做基准,默认稳压2.5v±50mV(可以调整R4,R5的阻值调整限压大小)
二. 大功率开关管,3个2010贴片电阻并联成0.4欧姆电阻,分流电流可达5A(考虑发热问题，持续限压不应超过1A电流).
三.保护板分两种规格：
（1）直径35mm，固定孔直径5.8mm, 两孔中心距离12.5mm,焊盘直径10mm.（符合600----700F超级电容规格）
（2）直径40mm，固定孔直径6mm, 两孔中心距离17mm,焊盘直径12mm.（符合1400F 2000F超级电容规格）
四：功率管和电阻背面大面积覆铜，提高散热，运行更稳定。

提示：用在汽车上启动的超级电容组，电压要达到15v才可以，虽然电瓶是12v 电压，但车辆发动后电瓶一直在充电，电瓶电压这时会高于14v，（比方说6个2.5v的限压板就可以达到15v，2.2v的限压板就需要7个才合适）
本店其他相关宝贝连接：
（1）2.5v 超级电容限压板(成品）
（2）2.5v 600F超级电容
（3）紫铜连接片
（4）固定螺丝
(5)电瓶及电容器连接铜鼻。

浅谈锂离子电池保护板测试方法及原理锂离子电池是目前市场上常见的一种充电电池，有着高能量密度、自放电率低、使用寿命长等优点，因此在消费电子、通讯、电动汽车等领域广泛应用。

但是，为了确保锂离子电池的安全性，保护板（BMS）的测试变得越来越重要。

本文将浅谈锂离子电池保护板测试方法及原理。

一、保护板测试的目的保护板的主要功能是监测锂离子电池的状态并实现过充、过放、短路、过温等保护措施。

然而，由于不同的电池和保护板有着不同的参数和规格，这使得保护板的测试变得必要。

保护板测试的目的是为了验证它的保护功能是否达到设计要求，并且通过测试能够找出电路中的潜在错误，从而改善保护板的稳定性和可靠性。

二、保护板测试的方法1. 电压测试电压测试是保护板测试的重要环节。

首先需要将电池充满，并使其稳定在室温下。

然后将电池连接到测试设备上，通过读取锂电池的电压值来确定电池的实际状态。

在测试过程中，需要注意保护板的响应速度，以确定电池在过充或过放时保护板的响应速度是否快速。

2. 温度测试温度测试时需要将电池加热，通常是加热到50-60摄氏度，在这个温度范围内进行测试。

测试时需要监测电池的温度变化，并通过保护板检测到电池的高温状态。

如果保护板没有对高温做出响应，那么则说明它的保护功能存在缺陷。

3. 过充测试过充测试是测试保护板的必要环节之一。

在过充测试中，需要在充电时将电池电压增加到略高于最大电压值。

在这种情况下，如果保护板能够及时地切断电池，那么说明它档案的充电管理策略是可行的。

4. 过放测试除了过充测试外，过放测试也是其中一个必要的测试环节。

需要在放电时将电池电压降低到最低电压值，如果保护板能够及时地切断电池，那么说明保护板对电池下限保护的控制是合理的。

三、保护板测试的原理保护板的测试原理基于BMS保护电路的电路设计和信号反馈的管理方式。

保护板依靠测量锂离子电池的电压、电流、温度等参数，并通过电路设计实现充电、放电、保护措施等操作。

锂电保护板工作原理锂电池保护板是一种保护锂电池免受过充、过放、过流和短路等异常情况影响的重要电子元件。

它是安装在锂电池组中的一块电路板，通过监测电池组的电压、电流和温度等参数，对电池进行保护和管理。

锂电池保护板的工作原理主要包括电池保护、电池均衡和温度保护三个方面。

首先，电池保护功能是锂电池保护板最基本的功能之一。

当电池电压高于或低于设定的阈值时，保护板会通过检测电池组的电压来感知和控制电池的充电和放电过程。

对于过充情况，保护板会通过控制充电回路来限制电流的流入，防止电池的电压过高，以免损坏电池或引起安全问题。

对于过放情况，保护板会通过控制放电回路来限制电流的流出，防止电池的电压过低，以免损坏电池或减少电池的使用寿命。

其次，电池均衡功能是锂电池保护板的另一个重要功能。

由于电池的使用寿命和性能会受到电池之间的不平衡问题的影响，锂电池保护板会通过对电池组中每个电池单体的电压进行监测和调节，来实现电池之间的均衡。

当电池单体的电压差异超过一定范围时，保护板会调整电流的流向，将电流从电压较高的电池单体转移到电压较低的电池单体，从而实现电池之间的电压均衡。

最后，温度保护功能是锂电池保护板的另一个重要功能。

锂电池在过高或过低的温度环境中工作时容易受到损害，甚至可能引发安全问题。

因此，锂电池保护板会通过监测电池组的温度来实现温度保护。

当电池组的温度超过设定的安全范围时，保护板会通过控制充电和放电回路，限制电流的流入或流出，以保护电池的安全。

总结起来，锂电池保护板的工作原理是通过监测电池组的电压、电流和温度等参数，对锂电池进行保护和管理。

它可以通过控制充电和放电回路，限制电流的流入和流出，防止电池的过充、过放、过流和短路等异常情况，从而保护电池的安全，并有效提高电池的使用寿命。

锂电池保护板在锂电池应用中起到了至关重要的作用，它不仅保证了电池的安全和稳定性，还提高了电池组的整体性能和可靠性。

电池保护板原理
电池保护板是一种用于保护电池的电路板，其原理是通过监测电池的电压、电流和温度等参数，来实时监控电池的状态，并采取相应的措施，以防止电池发生过充、过放、短路和过温等危险情况。

在电池保护板中，通常会采用一个微控制器或专用的集成电路来实现对电池的监控和保护功能。

这个微控制器或集成电路会持续地测量电池的电压，一旦电压超过预设的上限或下限，就会触发相应的保护措施。

当电池电压过高时，保护板会通过控制开关来断开电池与外部电路的连接，以防止电池因过充而发生损坏或安全事故。

当电池电压过低时，保护板会切断电池的输出，以防止电池过放而损坏。

此外，保护板还会监测电池的电流，以防止电池发生短路或电流过大的情况。

当电流超过设定的限制值时，保护板会自动切断电池的输出，并发出警报以示警示。

同时，电池保护板还会监测电池的温度。

如果电池温度过高，保护板会采取措施来降低电流或停止电池输出，以防止电池过热而导致安全问题。

总之，电池保护板通过监测电池的电压、电流和温度等参数，实现对电池的实时监控和保护，以确保电池的安全运行和延长电池的使用寿命。

电池保护板原理电池保护板是一种用于锂电池的保护装置，其原理是通过监测电池的电压、温度等参数，对电池进行保护和管理，防止电池过充、过放、短路等情况，从而延长电池的使用寿命，确保电池的安全性能。

电池保护板通常由保护IC、电压检测电路、温度检测电路、电流检测电路、MOS管等组成，下面我们将详细介绍电池保护板的工作原理。

首先，保护IC是电池保护板的核心部件之一，它可以监测电池的电压、温度等参数，并根据设定的保护参数来对电池进行保护。

当电池电压过高或过低时，保护IC会通过控制MOS管来切断电池与负载的连接，以防止电池过充或过放。

同时，保护IC还可以监测电池的温度，当电池温度过高时，也会通过控制MOS管来切断电池与负载的连接，以避免电池过热。

其次，电压检测电路是用来监测电池的电压的，它可以将电池的电压转换为数字信号，然后传输给保护IC进行处理。

通过电压检测电路，保护IC可以实时监测电池的电压，并根据设定的保护参数来对电池进行保护。

另外，温度检测电路则是用来监测电池的温度的，它可以将电池的温度转换为数字信号，然后传输给保护IC进行处理。

通过温度检测电路，保护IC可以实时监测电池的温度，并在必要时对电池进行保护。

此外，电流检测电路可以监测电池的放电和充电电流，保护IC可以通过电流检测电路来实时监测电池的放电和充电电流，并根据设定的保护参数来对电池进行保护。

总体来说，电池保护板通过监测电池的电压、温度、电流等参数，利用保护IC和相应的检测电路来对电池进行保护和管理，确保电池的安全性能。

在实际应用中，电池保护板可以广泛应用于各种锂电池产品，如手机电池、笔记本电池、电动车电池等，为这些产品的安全使用提供了重要保障。

综上所述，电池保护板的原理是通过监测电池的电压、温度、电流等参数，利用保护IC和相应的检测电路来对电池进行保护和管理，从而确保电池的安全性能，延长电池的使用寿命，为锂电池产品的安全使用提供了重要保障。
