排烟计算书一、防火分区一1、机械排烟防烟分区1~4、6区域面积大于50平方米，内走道长度大于20m，采用机械排烟，其中防烟分区3空间净高为3.1m，清晰高度为2.2m，储烟仓厚度为0.9m；其他防烟分区净高为3m，清晰高度为2.2m，储烟仓厚度为0.8m。

（1）防烟分区1房间面积168平米，排烟量=168X60=10080m3/h<15000 m3/h，取值15000 m3/h，设多叶排烟口3个，尺寸为(500+250)x400mm，每个排烟口排烟量为5000 m3/h，排烟口风速为8.68m/s。

单个排烟口最大允许排烟量计算：排烟口中心点距墙最小距离为0.88m<排烟口当量直径0.444m*2，故γ取值0.5为0.8m排烟系统吸入口最低点之下的烟层厚度db查GB51251-2017表4.6.7可知火灾热释放速率Q=2.5MW烟羽流类型为轴对称型烟羽流，热释放速率的对流部分Qc=0.7*Q=1750kw火焰极限高度Z1=0.166*Qc2/5=3.29m燃料面到烟层底部的高度Z=2.2-1=1.2m<Z1，故烟羽流质量流量Mρ=032*Qc3/5*Z=3.39kg/s烟层平均温度与环境温度的差ΔT=1.0*Qc/1.01Mρ=511.17 K环境的绝对的温度T=293.15+ΔT=804.32 K单个排烟口最大允许排烟量5/2 *()1/2=5660.14m3/h>5000 m3/h，排烟口尺寸满足要求。

Vmax=4.16**db（2）防烟分区2走廊宽度不大于2.5m，仅局部宽度>2.5m,区域面积100平米，排烟量=100X60=6000m3/h<13000 m3/h，取值13000 m3/h，设多叶排烟口3个，尺寸为(500+250)x400mm，每个排烟口排烟量为4334 m3/h，排烟口风速为7.52m/s。

单个排烟口最大允许排烟量计算：排烟口中心点距墙最小距离为0.75m<排烟口当量直径0.444m*2，故γ取值0.5 其他参数同防烟分区1，单个排烟口最大允许排烟量5/2 *()1/2=5660.14m3/h>4334 m3/h，排烟口尺寸满足要求。

注册消防工程师-技术实务-自然通风与自然排烟C姓名：__________指导：__________日期：__________2017-09-25 13:04可开启外窗的形式有侧开窗和顶开窗。

侧开窗有上悬窗、中悬窗、下悬窗、平开窗和侧拉窗等。

其中，除了上悬窗外，其他窗都可以作为排烟使用，如图所示。

在计算有效排烟面积时，侧拉窗按实际拉开后的开启面积计算，其他型式的窗按其开启投影面积计算，如下图所示，用以下公式计算：Fp=Fc×Sinα。

式中：Fp-有效排烟面积，单位㎡。

Fc-窗的面积，单位㎡。

α-窗的开启角度。

排烟窗有效面积。

1）开启角度＞70°=窗面积。

2）悬窗=水平投影面积。

3）侧推窗=垂直投影面积。

4）防雨百叶=0.6*净面积。

5）屋顶顶升窗=1\2洞口周长*净空高度≤洞口面积。

6）外墙顶开窗=洞口面积*顶出开度且≤洞口面积。

室内净空高度大于6m且面积大于500㎡的中庭、营业厅、展览厅、观众厅、体育馆、客运站、航站楼等公共场所采用自然排烟时，应采取下列措施之一：（1）有火灾自动报警系统的应设置自动排烟窗。

（2）无火灾自动报警系统的应设置集中控制的手动排烟窗。

（3）常开排烟口。

厂房、仓库的外窗设置应符合下列要求：（1）侧窗应沿建筑物的两条对边均匀设置。

（2）顶窗应在屋面均匀设置且宜采用自动控制；屋面斜度小于等于12°，每200㎡的建筑面积应设置相应的顶窗；屋面斜度大于12°，每400㎡的建筑面积应设置相应的顶窗。

固定采光带（窗）应在屋面均匀设置，每400㎡的建筑面积应设置一组，且不应跨越防烟分区。

严寒、寒冷地区采光带应有防积雪和防冻措施。

采用可开启外窗进行自然排烟时，厂房、仓库的可开启外窗的排烟面积应符合下列要求：（1）采用自动排烟窗时，厂房的排烟面积不应小于排烟区域建筑面积的2%，仓库的排烟面积应增加1.0倍。

（2）用手动排烟窗时，厂房的排烟面积不应小于排烟区域建筑面积的3%，仓库的排烟面积应增加一倍。

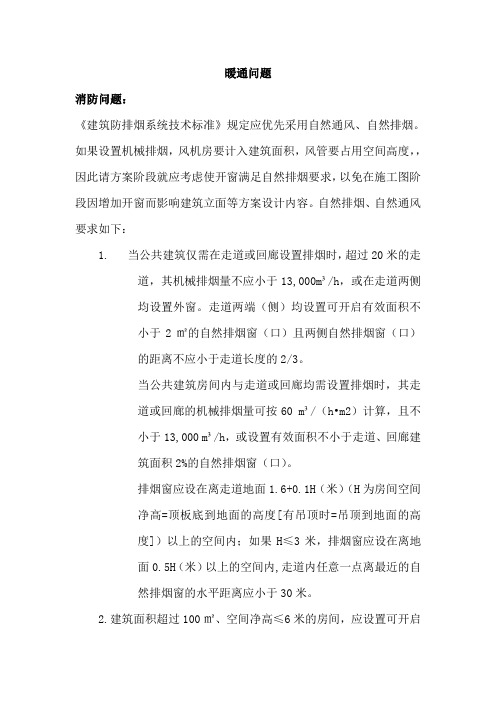

暖通问题消防问题：《建筑防排烟系统技术标准》规定应优先采用自然通风、自然排烟。

如果设置机械排烟，风机房要计入建筑面积，风管要占用空间高度，，因此请方案阶段就应考虑使开窗满足自然排烟要求，以免在施工图阶段因增加开窗而影响建筑立面等方案设计内容。

自然排烟、自然通风要求如下：1.当公共建筑仅需在走道或回廊设置排烟时，超过20米的走道，其机械排烟量不应小于13,000m³/h，或在走道两侧均设置外窗。

走道两端（侧）均设置可开启有效面积不小于2㎡的自然排烟窗（口）且两侧自然排烟窗（口）的距离不应小于走道长度的2/3。

当公共建筑房间内与走道或回廊均需设置排烟时，其走道或回廊的机械排烟量可按60 m³/（h•m2）计算，且不小于13,000 m³/h，或设置有效面积不小于走道、回廊建筑面积2%的自然排烟窗（口）。

排烟窗应设在离走道地面1.6+0.1H（米）（H为房间空间净高=顶板底到地面的高度[有吊顶时=吊顶到地面的高度]）以上的空间内；如果H≤3米，排烟窗应设在离地面0.5H（米）以上的空间内,走道内任意一点离最近的自然排烟窗的水平距离应小于30米。

2.建筑面积超过100㎡、空间净高≤6米的房间，应设置可开启有效面积不小于该房间建筑面积2%的自然排烟窗，排烟窗应设在离走道地面1.6+0.1H（米）（H为房间空间净高=顶板底到地面的高度[有吊顶时=吊顶到地面的高度]）以上的空间内；如果H≤3米，排烟窗应设在离地面0.5H（米）以上的空间内。

房间内任意一点离最近的自然排烟窗的水平距离应小于30米。

3.建筑面积超过100㎡、空间净高＞6米的房间，自然排烟可开启外窗有效面积42~80平米（有喷淋的房间取小值，无喷淋的房间取大值）。

有以下几种方法可以满足规范要求：<1>除了侧面开窗，可以在屋面设自动窗，以满足开窗总面积要求。

<2>减少房间建筑面积至小于100平米，可以不用考虑排烟。

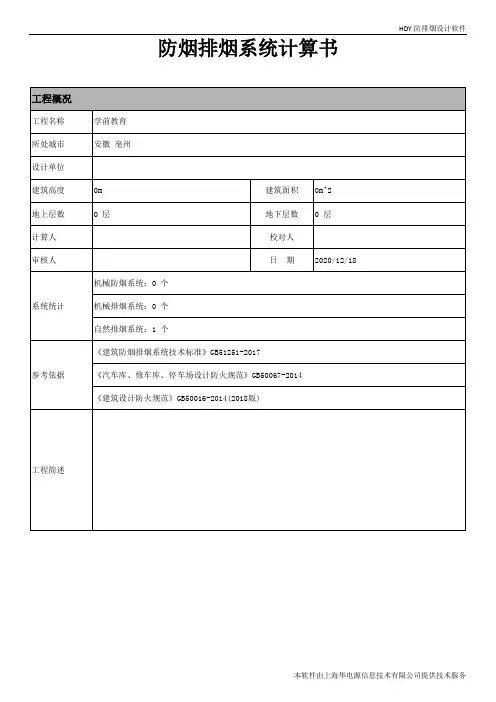

HDY防排烟设计软件防烟排烟系统计算书HDY防排烟设计软件自然排烟系统计算汇总本软件由上海华电源信息技术有限公司提供技术服务排烟系统计算依据机械加压送风系统风量计算依据和公式规范依据：《建筑防烟排烟系统技术标准》GB51251-2017 第3.4节计算过程依据：3.4.1 机械加压送风系统的设计风量不应小于计算风量的1.2倍。

3.4.2 防烟楼梯间、独立前室、共用前室、合用前室和消防电梯前室的机械加压送风的计算风量应由本标准第3.4.5条～第3.4.8条的规定计算确定。

当系统负担建筑高度大于24m时，防烟楼梯间、独立前室、合用前室和消防电梯前室应按计算值与表3.4.2-1～表3.4.2-4的值中的较大值确定。

3.4.3 封闭避难层(间)、避难走道的机械加压送风量应按避难层(间)、避难走道的净面积每平方米不少于30m^3/h计算。

避难走道前室的送风量应按直接开向前室的疏散门的总断面积乘以1.0m/s门洞断面风速计算。

3.4.5 楼梯间或前室的机械加压送风量应按下列公式计算：Lj=L1+L2(3.4.5-1) Ls=L1+L3(3.4.5-2)式中：Lj-楼梯间的机械加压送风量；Ls-前室的机械加压送风量；L1-门开启时，达到规定风速值所需的送风量(m^3/s);L2-门开启时，规定风速值下，其他门缝漏风总量(m^3/s);L3-未开启的常闭送风阀的漏风总量(m^3/s)。

3.4.6 门开启时，达到规定风速值所需的送风量应按下式计算：L1=Ak·v·N1(3.4.6)式中：Ak-一层内开启门的截面面积(m^2)，对于住宅楼梯前室，可按一个门的面积取值；v-门洞断面风速(m/s)；当楼梯间和独立前室、共用前室、合用前室均机械加压送风时，通向楼梯间和独立前室、共用前室、合用前室疏散门的门洞断面风速均不应小于0.7m/s；当楼梯间机械加压送风、只有一个开启门的独立前室不送风时，通向楼梯间疏散门的门洞断面风速不应小于1.0m/s；当消防电梯前室机械加压送风时，通向消防电梯前室门的门洞断面风速不应小于1.0m/s；当独立前室、共用前室或合用前室机械加压送风而楼梯间采用可开启外窗的自然通风系统时，通向独立前室、共用前室或合用前室疏散门的门洞风速不应小于0.6(A1/Ag+1)(m/s)；A1为楼梯间疏散门的总面积(m^2)；Ag为前室疏散门的总面积(m^2)。

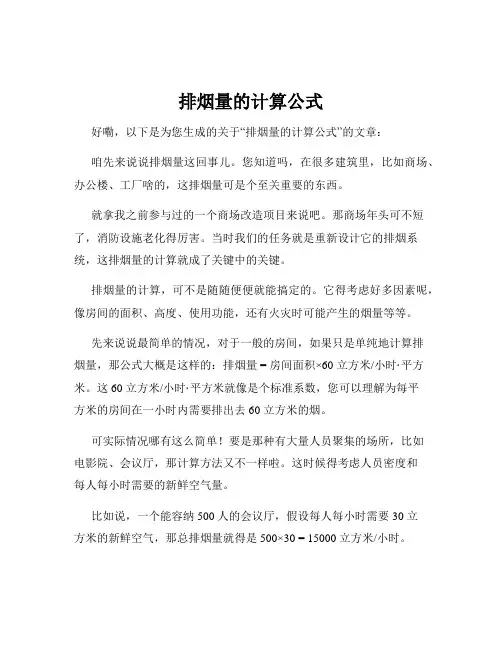

排烟量的计算公式好嘞，以下是为您生成的关于“排烟量的计算公式”的文章：咱先来说说排烟量这回事儿。

您知道吗，在很多建筑里，比如商场、办公楼、工厂啥的，这排烟量可是个至关重要的东西。

就拿我之前参与过的一个商场改造项目来说吧。

那商场年头可不短了，消防设施老化得厉害。

当时我们的任务就是重新设计它的排烟系统，这排烟量的计算就成了关键中的关键。

排烟量的计算，可不是随随便便就能搞定的。

它得考虑好多因素呢，像房间的面积、高度、使用功能，还有火灾时可能产生的烟量等等。

先来说说最简单的情况，对于一般的房间，如果只是单纯地计算排烟量，那公式大概是这样的：排烟量 = 房间面积×60 立方米/小时·平方米。

这 60 立方米/小时·平方米就像是个标准系数，您可以理解为每平方米的房间在一小时内需要排出去 60 立方米的烟。

可实际情况哪有这么简单！要是那种有大量人员聚集的场所，比如电影院、会议厅，那计算方法又不一样啦。

这时候得考虑人员密度和每人每小时需要的新鲜空气量。

比如说，一个能容纳 500 人的会议厅，假设每人每小时需要 30 立方米的新鲜空气，那总排烟量就得是 500×30 = 15000 立方米/小时。

还有啊，如果是那种储存易燃物品的仓库，计算排烟量的时候就得更加小心谨慎。

得考虑物品燃烧产生的烟量和速度，这可就复杂多了。

再回到之前说的那个商场改造项目。

我们在计算每个区域的排烟量时，那真是一点儿都不敢马虎。

先把商场划分成不同的区域，像服装区、餐饮区、超市区等等。

服装区相对来说人员密度没那么大，但是易燃物品多；餐饮区呢，有明火，烟量可能会比较大。

我们得一个区域一个区域地算，然后再综合考虑整个商场的通风情况和消防要求。

记得有一次，我们算完了一个区域的排烟量，觉得没问题了。

结果施工的时候才发现，由于建筑结构的限制，安装的排烟管道达不到我们计算的要求。

这可把我们急坏了，赶紧重新调整方案，重新计算排烟量，那几天真是忙得焦头烂额。
