中国科技大学网络规划教程

– “3.确定用户需求”工作开始4天之后，“4. 逻辑系统设计”工作才可以开始。 – “7.系统测试”工作完成6天之后“9.系统转 换”工作才可以完成。
在网络图中如何表示上述信息呢？
网络计划时间参数计算
最早开始时间ES 最早结束时间EF 最迟开始时间LS 最迟结束时间LF 总时差TF 自由时差FF
设计 生产 生产A产品 生产B产品

原则：
逻辑关系
组织关系
工作相互关系确定
①强制性逻辑关系的确定：这是工作相互关系确定的基础， 工作逻辑关系的确定相对比较容易，由于它是工作之间 所存在的内在关系，通常是不可调整的，主要依赖于技 术方面的限制，因此确定起来较为明确，通常由技术和 管理人员的交流就可完成。 ②组织关系的确定：对于无逻辑关系的那些工作，由于其 工作先后关系具有随意性，从而将直接影响到项目计划 的总体水平。工作组织关系的确定一般比较难，它通常 取决于项目管理人员的知识和经验，因此组织关系的确 定对于项目的成功实施是至关重要的。
粉刷房间的项目(讨论)
要求：有三个房间要求粉刷，其中包括
准备房间以备粉刷 粉刷屋顶和墙 漆贴面 条件 有三个熟练工：一个准备，一个粉刷屋 顶和墙，一个漆贴面 如何安排此项目呢？

l 房地产E网
房地产 E 网 倾力打造房地产物业 管理资料库,汇聚海量的免费管理资料。
—某软件系统开发网络图绘制
序号 1 2 3 4 5 6 7 8 9
工作名称 问题界定 研究现有系统 确定用户需求 逻辑系统设计 实体系统设计 系统开发 系统测试 转换数据库 系统转换
紧前工作
— 1 1 3 2 4,5 6 4,5 7,8
网络图绘制案例讨论(续)

信息网络与协议
主要内容
• • • • • • 概述 QoS网络 综合服务 资源预留协议 区分服务 综合-区分服务
信息网络与协议
服务等级协议
• 服务等级协议（SLA：Service Level Agreement）
– 用户-网络运营商、网络运营-网络运营商之间协商的QoS服务内容 – SLA内容包括服务方式、流量规格、使用费、用户以及网络运营商 双方没有履行合同规定时的惩罚条例等 – 用户有义务保证输入网络的流或者业务保持在SLA中约定的水平以 下（带宽、突发速率、突发长度等） – 网络运营上有义务保证提供的服务不低于SLA中约定的水平
数据业务
尽力服务模型
综合业务 （数据视频话音） 支持服务质量模型 综合服 务、区 分服务
IP网络 以太网、令牌环网、IEEE 802.11、3G…
IP将成为未来各种网络技术融合平台 IP将成为未来各种网络业务的承载平台
信息网络与协议
业务类型
• 实时业务
– 保证带宽 – 传输延迟、延迟抖动小 – 容许少量数据的丢失
信息网络与协议
服务质量度量
• 服务质量
– QoS：Quality of Service
• QoS度量参数
– 带宽/传输速率 – 延迟、延迟抖动 – 丢包率
信息网络与协议
服务质量度量
• 带宽（bandwidth）：给定介质、协议或连接的额 定吞吐量，实际上指应用程序在网络中通信所需 要的“管道大小”，也可以认为是用户对网络传 输速率的要求
常用的描述QoS需求的参数包括：带宽、延迟、延迟抖动、突发 （峰值）速率、最大突发长度、丢包率等
信息网络与协议
问题3
• 怎么来区分不同的数据从而来提供不同的 服务质量呢？为每个分组的保证服务质量 ？太复杂也没有必要。那么应该以什么为 单位才合适呢？粒度越细，代价越大！

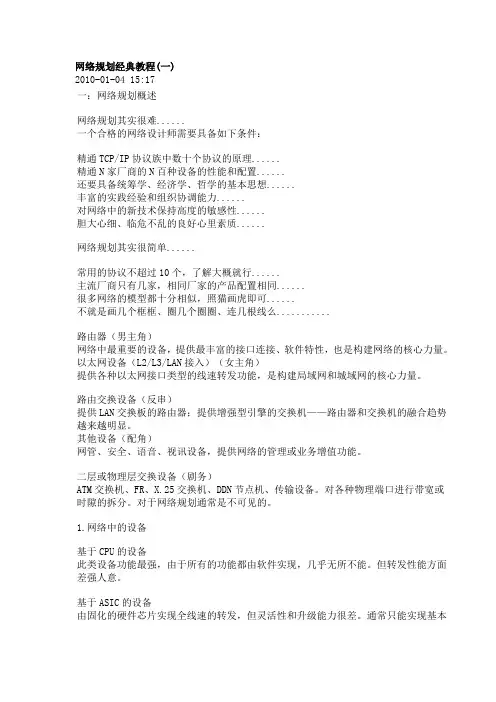

网络规划经典教程(一)2010-01-04 15:17一：网络规划概述网络规划其实很难......一个合格的网络设计师需要具备如下条件：精通TCP/IP协议族中数十个协议的原理......精通N家厂商的N百种设备的性能和配置......还要具备统筹学、经济学、哲学的基本思想......丰富的实践经验和组织协调能力......对网络中的新技术保持高度的敏感性......胆大心细、临危不乱的良好心里素质......网络规划其实很简单......常用的协议不超过10个，了解大概就行......主流厂商只有几家，相同厂家的产品配置相同......很多网络的模型都十分相似，照猫画虎即可......不就是画几个框框、圈几个圈圈、连几根线么...........路由器（男主角）网络中最重要的设备，提供最丰富的接口连接、软件特性，也是构建网络的核心力量。

以太网设备（L2/L3/LAN接入）（女主角）提供各种以太网接口类型的线速转发功能，是构建局域网和城域网的核心力量。

路由交换设备（反串）提供LAN交换板的路由器；提供增强型引擎的交换机——路由器和交换机的融合趋势越来越明显。

其他设备（配角）网管、安全、语音、视讯设备，提供网络的管理或业务增值功能。

二层或物理层交换设备（剧务）ATM交换机、FR、X.25交换机、DDN节点机、传输设备。

对各种物理端口进行带宽或时隙的拆分。

对于网络规划通常是不可见的。

1.网络中的设备基于CPU的设备此类设备功能最强，由于所有的功能都由软件实现，几乎无所不能。

但转发性能方面差强人意。

基于ASIC的设备由固化的硬件芯片实现全线速的转发，但灵活性和升级能力很差。

通常只能实现基本的路由及转发功能，但对一些特殊的业务能力（VPN，NAT，策略路由）支持很弱。

基于NP的设备由微码级的可编程网络处理器实现全线速的转发。

灵活性和升级能力远远优于ASIC，但较基于CPU的设备还有一定的差距。

基于CPU的设备此类设备功能最强，由于所有的功能都由软件实现，几乎无所不能。

.
23
第二节双代号网络计划
8、在双代号网络图中，不允许出现重复编号的 箭线。
1
2
.
24
第二节双代号网络计划
（二）各种逻辑关系的正确表示方法 1） A完成后进行B；B完成后进行C 。
A
B
C
2） A、B均完成后进行C 。
A
C
B
.
25
第二节双代号网络计划
3） A、B均完成后同时进行C和D 。
A
C
B
D
.
14
第二节双代号网络计划
在双代号网络图中，线路可分为：关键线路和非关键线路两 种。
关键线路：在网络图中，线路时间总和最长的线路，称为关 键线路。关键线路具有以下性质：
1）关键线路的线路时间代表整个网络图的计算总工期，并 以TN表示；
2）关键线路上的工作，均为关键工作； 3）关键工作均没有机动时间； 4）在同一网络图中，关键线路可能同时存在多条，但至少 应有一条； 5）如果缩短某些关键工作持续时间，关键线路可能转化为 非关键线路。
第一节概述
三、网络图的分类
（一）按表示方法分类 （四）按有无时间坐标分类
1、单代号网络图
1、有时间坐标网络图
2、双代号网络图
2、无时间坐标网络图
（二）按最终目标分类 （五）按工作衔接特点分类
1、单目标网络图
1、普通网络图
2、多目标网络图
2、搭接网络图
（三）按工作持续时间类 （六）按编制对象范围分类
.
16
第二节双代号网络计划
二、双代号网络图的绘制方法
（一） 双代号网络图绘制规则
1、首先要正确地反映工程的逻辑关系，即：本 工作完成之后应进行哪些工作，哪些工作完成之后才 能进行本工作，本工作可以与哪些工作同时进行。绘 制网络图之前，要正确确定工作顺序，明确各工作之 间的衔接关系，根据工作的先后顺序逐步把代表各项 工作的箭线连接起来。

路由器检查每一个经过它的 IP数据报的头部
application transport network data link physical
network data link physical
network data link physical
network data link physical
network data link physical
11001000 00010111 00011000 00000000 through
11001000 00010111 00011000 11111111
11001000 00010111 00011001 00000000 through
11001000 00010111 00011111 11111111
网络连接和无连接服务
网络工作模式以及提供的服务类型
数据报网络：提供无连接的网络层服务 VC网络：提供有连接的服务
与传输层连接类似，但是区别在于：
服务：主机（host）对主机 vs 进程到进程 固定：某种固定的网络提供或者是有连接或者是无
连接，而不是像传输层那样既可以是面向连接的又 可以是无连接的 实现：在网络核心中，而非仅仅在端系统

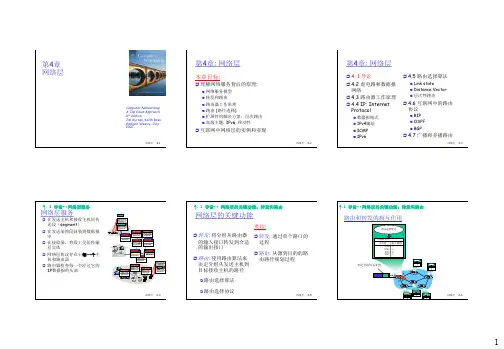

4.6 互联网中的路由协议
