流化床中介质的流态化特性研究

固体流态化的流动特性实验（示范实验）1、实验目的在环境工程专业，经常有流体流经固体颗粒的操作，诸如过滤、吸附、浸取、离子交换以及气固、液固和气液固反应等。

凡涉及这类流固系统的操作，按其中固体颗粒的运动状态，一般将设备分为固定床、移动床和流化床三大类。

近年来，流化床设备得到愈来愈广泛的应用。

固体流态化过程又按其特性分为密相流化和稀相流化。

密相流化床又分为散式流化床和聚式流化床。

一般情况下，气固系统的密相流化床属于聚式流化床，而液固系统的密相流化床属于散式流化床。

①通过本实验，认识与了解流化床反应器运行。

掌握解流化床反应器启动中物料的连续流化方法及其测定的主要内容，掌握流化床与固定床的区别，掌握鼓泡流化床与循环流化床在本质上的差异。

②测定流化床床层压降与气速的关系曲线本实验的目的，通过实验观察固定床向流化床转变的过程，以及聚式流化床和散式流化床流动特性的差异；实验测定流化曲线和流化速度，并试验验证固定床压降和流化床临界流化速度的计算公式。

通过本实验希望能初步掌握流化床流动特性的实验研究方法，加深对流体流经固体颗粒层的流动规律和固体流态化原理的理解。

2、实验装置与实验原理介绍流化床反应器是一种易于大型化生产的重要化学反应器。

通常是指反应物料悬浮于从下而上的气流或者液流之中，气体或者液体中的成分在与反应物料的接触中发生反应。

流化床反应器在现代工业中的早期应用为20世纪20年代出现的粉煤气化的温克勒炉（见煤气化炉）。

目前，流化床反应器已在电力、化工、石油、冶金、核工业等行业得到广泛应用。

与固定床反应器相比，流化床反应器的优点是：①可以实现固体物料的连续输入和输出；②流体和颗粒的运动使床层具有良好的传热性能，床层内部温度均匀，而且易于控制，特别适用于强放热反应；③便于进行催化剂的连续再生和循环操作，适于催化剂失活速率高的过程的进行，石油流化床催化裂化的迅速发展就是这一方面的典型例子。

然而，由于流态化技术的固有特性以及流化过程影响因素的多样性，对于反应器来说，流化床又存在明显的局限性：①由于固体颗粒和气泡在连续流动过程中的剧烈循环和搅动，无论气相或固相都存在着相当广的停留时间分布，导致不适当的产品分布，阵低了目的产物的收率；②反应物以气泡形式通过床层，减少了气-固相之间的接触机会，降低了反应转化率；③由于固体反应物料在流动过程中的剧烈撞击和摩擦，使物料加速粉化，加上床层顶部气泡的爆裂和高速运动、大量细粒反应物料的带出，造成明显的反应物料流失；④床层内的复杂流体力学、传递现象，使过程处于非定常条件下，难以揭示其统一的规律，也难以脱离经验放大、经验操作。

液固流化床的流体形态
液固流化床是一种固体颗粒悬浮在液体中形成流动性的床层。

在液固流化床中，固体颗粒的流体形态主要包括两种状态：床层静止状态和床层流动状态。

床层静止状态：在初始阶段或者低流速条件下，床层中的固体颗粒处于静止状态。

此时，液体通过颗粒间的空隙，形成了固定的床层结构。

颗粒之间的相互作用力阻碍了颗粒的运动，使得床层整体呈现出一个相对静止的状态。

床层流动状态：随着液体的注入或者流速的增加，床层中的固体颗粒逐渐开始流动。

在床层流动状态下，固体颗粒受到液体的冲击和拖拽，床层呈现出类似流体的特性。

颗粒间的相互作用力减小，颗粒之间的空隙扩大，形成了一种流动性较强的状态。

在液固流化床中，床层的流体形态是由流速、液体性质、颗粒特性等因素共同影响的结果。

这种床层状态具有优良的传质、传热性能，被广泛应用于化工、冶金、环保等领域，例如颗粒床反应器、气化设备等。

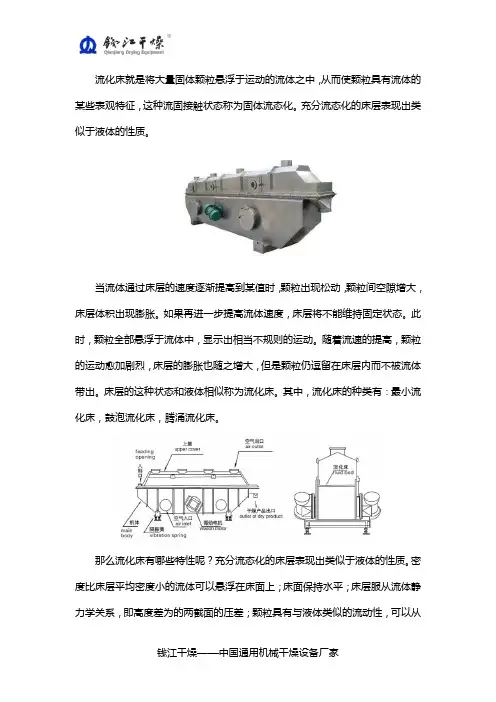

流化床就是将大量固体颗粒悬浮于运动的流体之中，从而使颗粒具有流体的某些表观特征，这种流固接触状态称为固体流态化。

充分流态化的床层表现出类似于液体的性质。

当流体通过床层的速度逐渐提高到某值时，颗粒出现松动，颗粒间空隙增大，床层体积出现膨胀。

如果再进一步提高流体速度，床层将不能维持固定状态。

此时，颗粒全部悬浮于流体中，显示出相当不规则的运动。

随着流速的提高，颗粒的运动愈加剧烈，床层的膨胀也随之增大，但是颗粒仍逗留在床层内而不被流体带出。

床层的这种状态和液体相似称为流化床。

其中，流化床的种类有：最小流化床，鼓泡流化床，腾涌流化床。

那么流化床有哪些特性呢？充分流态化的床层表现出类似于液体的性质。

密度比床层平均密度小的流体可以悬浮在床面上；床面保持水平；床层服从流体静力学关系，即高度差为的两截面的压差；颗粒具有与液体类似的流动性，可以从器壁的小孔喷出；两个联通的流化床能自行调整床层上表面使之在同一水平面上。

上述性质使得流化床内颗粒物料的加工可以像流体一样连续进出料，并且由于颗粒充分混合，床层温度、浓度均匀使床层具有独特的优点得以广泛的应用。

谈到流化床性质的运用，这里以干燥技术角度阐述，循环流化床干燥技术是将待干燥物质通过加料器加入流化床床体，从设备容器下方通入预热空气或者各种锅炉废气，使流化床内的物料颗粒被吹起呈沸腾状态悬浮粉碎。

同时在流化床上部出口，将已干燥物料收集起来。

杭州钱江干燥设备有限公司所生产的GLR系列内加热流化床干燥机，系统由热风热源(燃煤、燃油、燃气、蒸汽、电)和内加热热源(蒸汽、水、导热油)。

同时供热,主要由内加热流化床主机、分离设备(内置布袋除尘器、外置旋风分离器+布袋除尘器、外置旋风分离器+水幕除尘器等)、风机、控制系统等组成。

可实现连续或间歇操作。

适用于干燥产品的大批量生产。

采购流化床干燥机除了要考虑需求，效率，成本，还要注意厂家的资质及售后。

这里给大家推荐杭州钱江干燥设备有限公司，钱江干燥是一家从事热力干燥技术开发、设备制造、销售、安装和技术咨询服务于一体的高新技术企业。

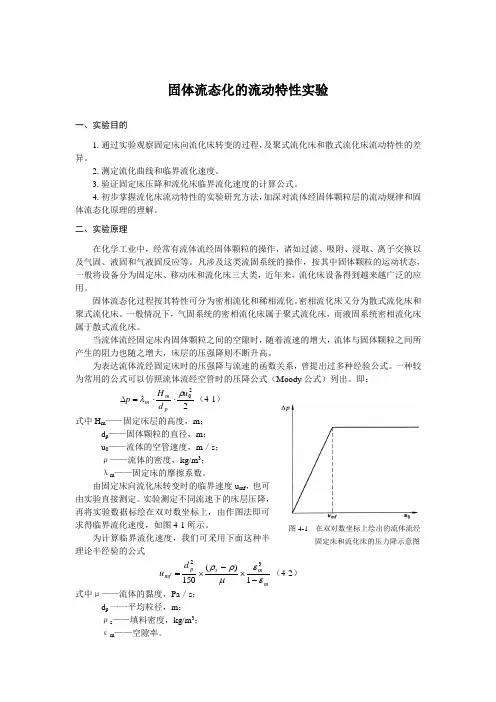

固体流态化的流动特性实验一、实验目的1.通过实验观察固定床向流化床转变的过程，及聚式流化床和散式流化床流动特性的差异。

2.测定流化曲线和临界流化速度。

3.验证固定床压降和流化床临界流化速度的计算公式。

4.初步掌握流化床流动特性的实验研究方法，加深对流体经固体颗粒层的流动规律和固体流态化原理的理解。

二、实验原理在化学工业中，经常有流体流经固体颗粒的操作，诸如过滤、吸附、浸取、离子交换以及气固、液固和气液固反应等。

凡涉及这类流固系统的操作，按其中固体颗粒的运动状态，一般将设备分为固定床、移动床和流化床三大类，近年来，流化床设备得到越来越广泛的应用。

固体流态化过程按其特性可分为密相流化和稀相流化。

密相流化床又分为散式流化床和聚式流化床。

一般情况下，气固系统的密相流化床属于聚式流化床，而液固系统密相流化床属于散式流化床。

当流体流经固定床内固体颗粒之间的空隙时，随着流速的增大，流体与固体颗粒之间所产生的阻力也随之增大，床层的压强降则不断升高。

为表达流体流经固定床时的压强降与流速的函数关系，曾提出过多种经验公式。

一种较为常用的公式可以仿照流体流经空管时的压降公式（Moody 公式）列出。

即：22u d H p p m m ρλ⋅⋅=∆（4-1）式中H m ——固定床层的高度，m ；d p ——固体颗粒的直径，m ； u 0——流体的空管速度，m ／s ； ρ——流体的密度，kg/m 3； λm ——固定床的摩擦系数。

由固定床向流化床转变时的临界速度u mf ，也可由实验直接测定。

实验测定不同流速下的床层压降，再将实验数据标绘在双对数坐标上，由作图法即可求得临界流化速度，如图4-1所示。

为计算临界流化速度，我们可采用下面这种半理论半经验的公式mms pmf d u εεμρρ-⨯-⨯=1)(15032（4-2） 式中μ——流体的黏度，Pa ／s ；d p 一一平均粒径，m ； ρs ——填料密度，kg/m 3； εm ——空隙率。
