心电图导联位置

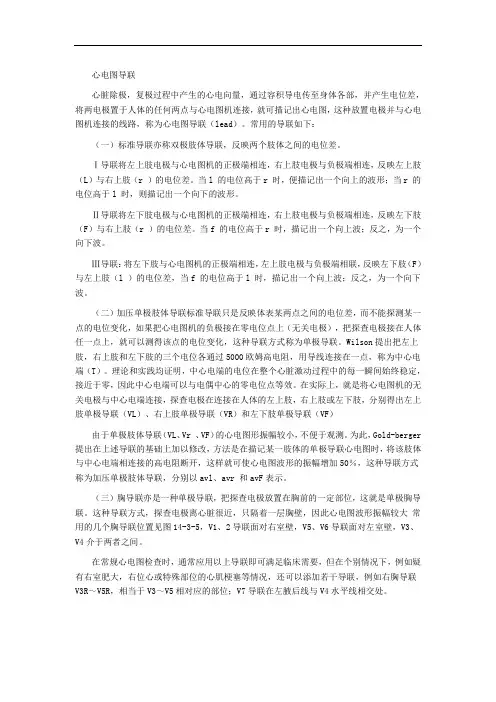

心电图导联

心脏除极，复极过程中产生的心电向量，通过容积导电传至身体各部，并产生电位差，将两电极置于人体的任何两点与心电图机连接，就可描记出心电图，这种放置电极并与心电图机连接的线路，称为心电图导联（lead）。常用的导联如下：

（一）标准导联亦称双极肢体导联，反映两个肢体之间的电位差。

Ⅰ导联将左上肢电极与心电图机的正极端相连，右上肢电极与负极端相连，反映左上肢（L）与右上肢（r ）的电位差。当l 的电位高于r 时，便描记出一个向上的波形；当r 的电位高于l 时，则描记出一个向下的波形。

Ⅱ导联将左下肢电极与心电图机的正极端相连，右上肢电极与负极端相连，反映左下肢（F）与右上肢（r ）的电位差。当f 的电位高于r 时，描记出一个向上波；反之，为一个向下波。

Ⅲ导联：将左下肢与心电图机的正极端相连，左上肢电极与负极端相联，反映左下肢（F）与左上肢（l ）的电位差，当f 的电位高于l 时，描记出一个向上波；反之，为一个向下波。

（二）加压单极肢体导联标准导联只是反映体表某两点之间的电位差，而不能探测某一点的电位变化，如果把心电图机的负极接在零电位点上（无关电极），把探查电极接在人体任一点上，就可以测得该点的电位变化，这种导联方式称为单极导联。Wilson提出把左上肢，右上肢和左下肢的三个电位各通过5000欧姆高电阻，用导线连接在一点，称为中心电端（T）。理论和实践均证明，中心电端的电位在整个心脏激动过程中的每一瞬间始终稳定，接近于零，因此中心电端可以与电偶中心的零电位点等效。在实际上，就是将心电图机的无关电极与中心电端连接，探查电极在连接在人体的左上肢，右上肢或左下肢，分别得出左上肢单极导联（VL）、右上肢单极导联（VR）和左下肢单极导联（VF）

由于单极肢体导联（VL、Vr 、VF）的心电图形振幅较小，不便于观测。为此，Gold-berger提出在上述导联的基础上加以修改，方法是在描记某一肢体的单极导联心电图时，将该肢体与中心电端相连接的高电阻断开，这样就可使心电图波形的振幅增加50％，这种导联方式称为加压单极肢体导联，分别以avl、avr 和avF表示。

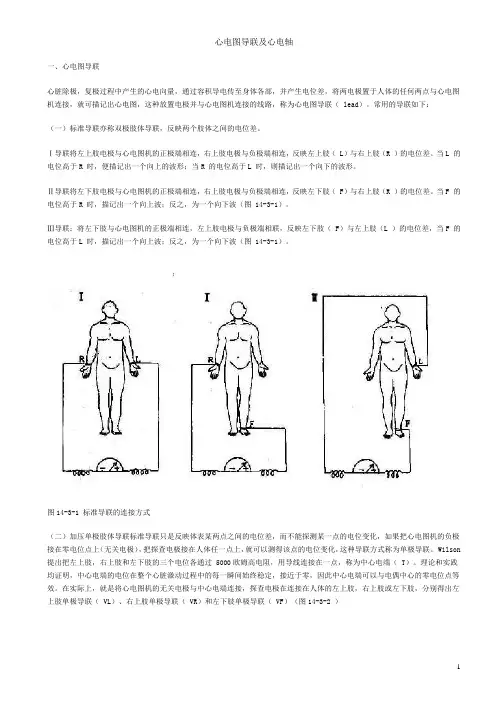

1 心电图导联及心电轴

一、心电图导联

心脏除极，复极过程中产生的心电向量，通过容积导电传至身体各部，并产生电位差，将两电极置于人体的任何两点与心电图机连接，就可描记出心电图，这种放置电极并与心电图机连接的线路，称为心电图导联（ lead）。常用的导联如下：

（一）标准导联亦称双极肢体导联，反映两个肢体之间的电位差。

Ⅰ导联将左上肢电极与心电图机的正极端相连，右上肢电极与负极端相连，反映左上肢（ L）与右上肢（R ）的电位差。当L 的电位高于R 时，便描记出一个向上的波形；当R 的电位高于L 时，则描记出一个向下的波形。

Ⅱ导联将左下肢电极与心电图机的正极端相连，右上肢电极与负极端相连，反映左下肢（ F）与右上肢（R ）的电位差。当F 的电位高于R 时，描记出一个向上波；反之，为一个向下波（图 14-3-1）。

Ⅲ导联：将左下肢与心电图机的正极端相连，左上肢电极与负极端相联，反映左下肢（ F）与左上肢（L ）的电位差，当F 的电位高于L 时，描记出一个向上波；反之，为一个向下波（图 14-3-1）。

图14-3-1 标准导联的连接方式

（二）加压单极肢体导联标准导联只是反映体表某两点之间的电位差，而不能探测某一点的电位变化，如果把心电图机的负极接在零电位点上（无关电极），把探查电极接在人体任一点上，就可以测得该点的电位变化，这种导联方式称为单极导联。 Wilson提出把左上肢，右上肢和左下肢的三个电位各通过 5000欧姆高电阻，用导线连接在一点，称为中心电端（ T）。理论和实践均证明，中心电端的电位在整个心脏激动过程中的每一瞬间始终稳定，接近于零，因此中心电端可以与电偶中心的零电位点等效。在实际上，就是将心电图机的无关电极与中心电端连接，探查电极在连接在人体的左上肢，右上肢或左下肢，分别得出左上肢单极导联（ VL）、右上肢单极导联（ VR）和左下肢单极导联（ VF）（图14-3-2 ） 2

心电图导联位置颜色对应的是什么

一、心电图导联位置颜色对应

心电图是一种通过对人体心脏的电活动进行检测，来达到诊断和疾病治疗的重要手段。心电图的导联位置颜色有特殊的含义，具体如下：

1. 白色导联：位于第四肋间隙右侧心脏引导电极，用于记录胸前导联。

2. 黄色导联：位于右下肢，用于记录心电图的接地。

3. 绿色导联：位于胸骨左侧的第二肋间隙，用于记录 V1 导联。

4. 红色导联：位于左下肢，用于记录V6 导联。

5. 黑色导联：位于夹在左、右下肢之间，用于记录三肢导联。

6. 棕色导联：位于胸骨左侧的第四肋间隙，用于记录 V2 导联。

7. 湛蓝色导联：位于左下肢和左前臂之间、下颌骨到后耳洞之间，用于记录V5 导联。

基于这些位置颜色的特殊含义，医生可以通过心电图的结果来诊断病情、评估治疗方法，从而给出正确的治疗方案。

二、心电图的治疗方法

心电图作为一种常用的检测手段，其治疗方法并不存在。心电图只是通过电采集仪器和电极，对人体内部的心脏电信号进行测量和反馈，从而获得有效的诊断数据。因此，对于心电图应用的治疗，需要结合特定病情和病人的病史来进行个性化的治疗。

在特定的病情下，医生可能会对心电图的治疗方法进行辅助，如针对某些心脏疾病或可能出现的异常情况需要给予适当的建议和治疗方案，如冠心病需要心脏搭桥等手术治疗，心室肥厚可能需要药物治疗，心肌梗塞需要进行紧急心肌梗塞的治疗等。

三、注意事项

1. 检测前不可过度运动和进食，并应当保持放松和安静的状态。

2. 必须卸下胸前的所有金属物品，如项链、胸针、耳环等。

3. 应当保证电极的贴合、安全和效果，不可摆动或松动。

4. 检测前一定要告诉医生自己是否有过敏史、病史等情况。

5. 在检测过程中，应当保持连续地监测心电图信号，不得离开测量仪器。

6. 检测结果应当有医生进行分析和诊断，不可自行诊断。若出现异常情况，应当及时进行进一步检测和治疗。

7. 对于孕妇及儿童，在心电图检测时需要特殊考虑和处理，具体应当咨询医生和专业人士的意见。

心电图肢体导联位置

心电图肢体导联位置：

心电图肢体导联是心电图检查中最基本的一种导联方式，包括三个肢体导联：I导联（左右臂电位差）、II导联（左腿电位差）、III导联（右腿电位差）。

I导联：将左手电极和右手电极贴在下面的位置：

左手电极位置：在左手腕正中央，钳子向左，向心脏方向；

右手电极位置：在右手腕正中央，钳子向右，向心脏方向。

II导联：将左手电极贴在左臂中段外侧的位置，右手电极贴在右手腕直下的位置，左腿电极贴在左膝盖的前方，位置大概是“费”字的中间点。

左手电极位置：在左手肘关节和肩膀之间，离肘关节大致1/3处；

右手电极位置：在右手腕内侧，离手腕关节1-2cm；

左脚电极位置：在左脚踝的前下方，离踝关节2-3厘米。

III导联：将左手电极贴在左手腕上方的位置，右手电极贴在右手腕下方的位置，左腿电极贴在左膝盖的前方。

左手电极位置：在左手腕内侧，离手腕关节1-2cm；

右手电极位置：在右手腕内侧，离手腕关节1-2cm；

左脚电极位置：在左膝盖前方的位置，距离左膝盖大概3-4cm的位置。

治疗方法：

心电图肢体导联是一种无创、无痛的检查方法，通过贴上电极，记录心电图信号，诊断心脏病变。通常情况下，检查前无需空腹，但最好不吃过多、过于油腻的食物，保持心情平静，不要激动或紧张。

1.准备工作

患者需要脱掉上衣，胸前贴上心电图导联贴片，以保证记录的心电信号质量。一般来说，电极的粘贴应该保持整洁，不要有肥皂、油脂等影响导电的物质。如果皮肤有擦伤、烧伤等情况，需要先进行消毒处理，然后再进行贴片。

2.取样录入

安装好导联以后，医生会开始记录心电信号，这个过程中患者需要尽量保持身体安静，不要突然的移动身体，以免影响心电图记录的信号质量。

3.结束检查

检查结束后，患者需要把导联贴片撕下，同时清洁皮肤，不要让电极上留下粘着物。

需要注意的事项：

1.心电图检查对皮肤有一定的刺激性，一些人可能会出现皮肤红肿、过敏、瘙痒等情况，如果出现这种情况，需要及时就医，并告知医生检查的情况。
