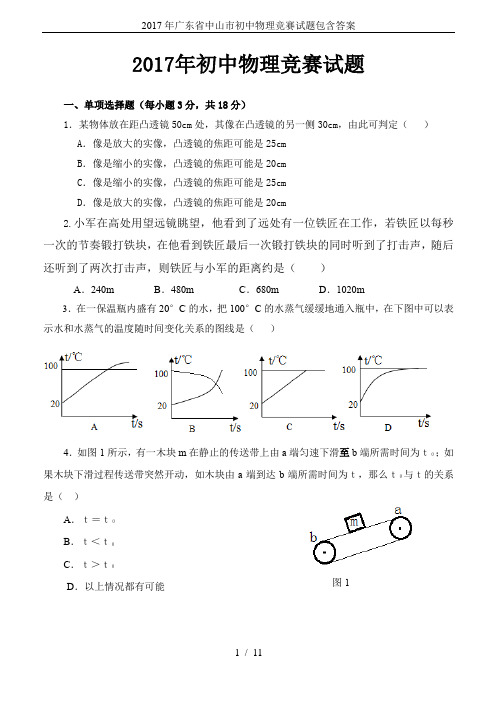

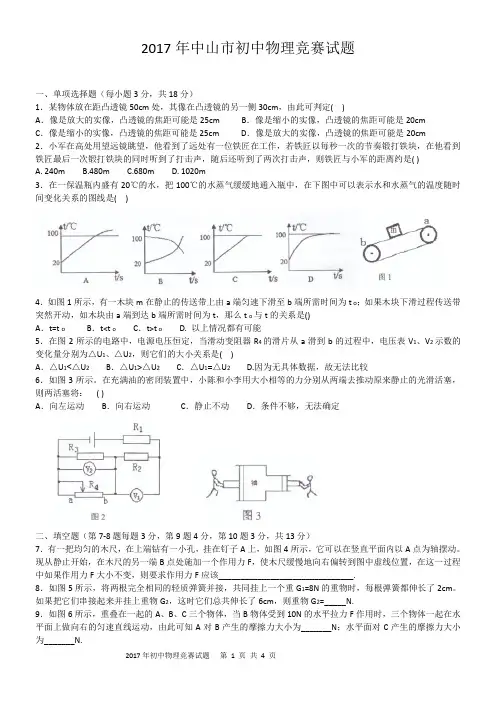

2017年初中物理竞赛试题
一、单项选择题（每小题3分，共18分）
1．某物体放在距凸透镜50cm 处，其像在凸透镜的另一侧30cm ，由此可判定（ ） A ．像是放大的实像，凸透镜的焦距可能是25cm B ．像是缩小的实像，凸透镜的焦距可能是20cm C ．像是缩小的实像，凸透镜的焦距可能是25cm D ．像是放大的实像，凸透镜的焦距可能是20cm
2.小军在高处用望远镜眺望，他看到了远处有一位铁匠在工作，若铁匠以每秒
一次的节奏锻打铁块，在他看到铁匠最后一次锻打铁块的同时听到了打击声，随后还听到了两次打击声，则铁匠与小军的距离约是（ ）
A ．240m
B ．480m
C ．680m
D ．1020m
3．在一保温瓶内盛有20°C 的水，把100°C 的水蒸气缓缓地通入瓶中，在下图中可以表
示水和水蒸气的温度随时间变化关系的图线是（ ）
4．如图1所示，有一木块m 在静止的传送带上由a 端匀速下滑至b 端所需时间为ｔ０；如果木块下滑过程传送带突然开动，如木块由a 端到达b 端所需时间为ｔ，那么ｔ０与ｔ的关系是（ ）
A ．ｔ＝ｔ０
B ．ｔ＜ｔ０
C ．ｔ＞ｔ０
D ．以上情况都有可能
图1
5．在图2所示的电路中，电源电压恒定，当滑动变阻器R 4的滑片从a 滑到b 的过程中，电压表V １、V ２示数的变化量分别为ΔU １、ΔU ２，则它们的大小关系是（ ）
A ．ΔU １＜ΔU ２
B ．ΔU １＞ΔU ２
C ．ΔU １＝ΔU ２
D ．因为无具体数据，故无法比较
6．如图3所示。在充满油的密闭装置中，小陈和小李用大小相等的力分别从两端去推动原来静止的光滑活塞，则两活塞将：（ ）
A ．向左运动
B ．向右运动
C ．静止不动
D ．条件不够，无法确定
二、填空题（第7-8题每题3分，第9题4分，第10题
3分，共13分） 7.有一把均匀的木尺，在上端钻有一小孔，挂在钉子A 上，如图4所示，它可以在竖直平面内以A 点为轴摆动。现从静止开始，在木尺的另一端B 点处施加一个作用力F,使木尺缓慢地向右偏转到图中虚线位置，在这一过程中如果作用力F 大小不变，则要求作用力F 应该____________________________________________.
8．如图5所示，将两根完全相同的轻质弹簧并接，共同挂上一个重G 1=8N 的重物时，每根弹簧都伸长了2cm 。如果把它们串接起来并挂上重物G 2，这时它们总共伸长了6cm ，则重物G 2=___________N 。
9.如图6所示，重叠在一起的A 、B 、C 三个物体，当B 物体受到10N 的水平拉力F 作用时，三个物体一起在水平面上做向右的匀速直线运动，由此可知A 对B 产生的摩擦力大小为
图3
图6
图4 图5
图2
__________N；水平面对C
产生的摩擦力大小为 N。
10.彩色电视机画面的颜色是由三种色光合成的；如果一个物体能反射所有光，则这物体呈现色；我们看见一个物体是红色，是因为这个物体_____________。
三、实验设计题（每题6分，共18分）
11．如何较准确地测量我们生活所在地空气的密度？请写出使用的器材和主要的操作步骤。
12.小明兴趣小组设计了一个能使甲、乙两灯交替发光的电
路，A、B、C为固定触点接线柱、CD为衔铁以及U形铁芯，如
图7所示。请你用笔画线代替导线完成电路连接。
13.铭牌上分别标有“6V 6W”和“6V 4W”小灯泡两个，
电压恒为12V的电源一个，变阻器一个，开关一个，请你设计
一个电路使两灯能同时正常发光，画出电路图。
四、计算题（共27分）
14．（7分）如图8所示，灯L1、L2均为标有“6V 10W”字样的灯泡，L3标有“6V 1W”字样，电源电压为6V。当S闭合后，三盏灯的发光情况如何？请通过计算进行分析说明。
图7
图8
15．（10分）小林用如图9甲所示的滑轮组提升水中的物体M ，其中动滑轮A 所受重力为G 1，物体M 的体积为V =4×10-2m 3，物体M 完全在水面下以速度v 匀速竖直上升的过程中，加在绳子自由端的拉力为F 1，拉力F 1做功的功率为P 1，滑轮组的机械效率为1η；为了提高滑轮组的机械效率，小林用所受重力为G 2的动滑轮B 替换动滑轮A ，G 1与G 2相差30N ，如图乙所示，用替换动滑轮后的滑轮组提升水中的同一物体M ，物体M 完全在水面下以相同的速度v 匀速竖直上升的过程中，小林加在绳子自由端的拉力为F 2，拉力F 2做功的功率为P 2，滑轮组的机械效率为
2η，2η与1η相差5%，P 1:P 2=16:15（g =10N/kg ，绳
重、轮与轴的摩擦及水的阻力均可忽略不计）。求：
（1）物体M 受到的浮力F 浮； （2）拉力F 1与F 2之比； （3）物体M 受到的重力G 。
16. （10分）某科技小组设计了一个冬季取暖器，部分电路如图10所示，S 1是手动开关，S 2是光控联动开关，R 1和R 2是两个加热电阻丝，灯L 是标有“220V 25W ”的照明灯泡，电源两端的电压U 恒为220V ，不计温度对电阻的影响。如果该装置从早晨7:00至17:00处于白天工作状态，这段时间内电流表的示数为5.5A ，电阻R 1的电功率为P 1，电阻R 2的电功率为P 2，P 1:P 2=1:3；该装置从17:00至第二天早晨7:00处于夜间工作状态。求：
（1）电阻R 2的阻值；
（2）从早晨7:00到第二天早晨7:00，该装置共消耗电能多少千瓦时。 （3）这样设计有什么优点？
图9
图10
