装载机电子秤使用说明书

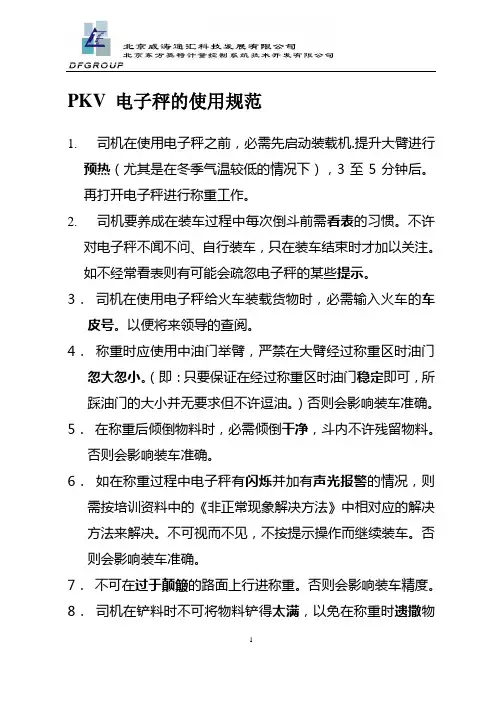

PKV 电子秤的使用规范1.司机在使用电子秤之前，必需先启动装载机.提升大臂进行预热（尤其是在冬季气温较低的情况下），3至5分钟后。

再打开电子秤进行称重工作。

2.司机要养成在装车过程中每次倒斗前需看表的习惯。

不许对电子秤不闻不问、自行装车，只在装车结束时才加以关注。

如不经常看表则有可能会疏忽电子秤的某些提示。

3．司机在使用电子秤给火车装载货物时，必需输入火车的车皮号。

以便将来领导的查阅。

4．称重时应使用中油门举臂，严禁在大臂经过称重区时油门忽大忽小。

（即：只要保证在经过称重区时油门稳定即可，所踩油门的大小并无要求但不许逗油。

）否则会影响装车准确。

5．在称重后倾倒物料时，必需倾倒干净，斗内不许残留物料。

否则会影响装车准确。

6．如在称重过程中电子秤有闪烁并加有声光报警的情况，则需按培训资料中的《非正常现象解决方法》中相对应的解决方法来解决。

不可视而不见，不按提示操作而继续装车。

否则会影响装车准确。

7．不可在过于颠簸的路面上行进称重。

否则会影响装车精度。

8．司机在铲料时不可将物料铲得太满，以免在称重时遗撒物料。

否则会影响装车精度。

9．司机在装车过程中每装3个车皮需对电子秤去皮置零，以免斗内沾粘物料。

以保证电子秤称量精度。

（注：在雨季或装载过粘的物料时应每装1-2节车皮置零一次）10．在称重后进行打印时，必需使用《PKV电子秤主要操作步骤》中的“打印并归零”或“从内存调出信息打印”的方法来进行打印。

保证电子秤准确称重的方法1．称重过程中当大臂经过称重区时（无论是提升还是降下）不要停顿。

如有停顿则需重新提举称量，以保证称量准确无错误。

（当有错误称重时电子秤会自动记下此次操作）2．如在称重过程中发现电子秤有闪烁并报警时，必需按电子秤提示进行相应的操作。

否则会造成累计的误差。

3．在称重时司机必需将反斗收至极后位置。

此位置的称量最准确。

4．司机必需每天对动臂轴销加注黄油以润滑，以保证其举升顺畅。

不要使其有滞卡、摩擦等现象。

电子秤作业指导书标题：电子秤作业指导书引言概述：电子秤作为一种常见的计量工具，在各行各业的生产和贸易中起着重要作用。

正确地使用电子秤不仅可以提高工作效率，还可以保证产品质量和交易公正。

因此，编写一份电子秤作业指导书是非常必要的。

本文将详细介绍电子秤的使用方法和注意事项，帮助用户正确地操作电子秤，提高工作效率。

一、电子秤的基本操作1.1 插电开机：将电子秤插入电源插座，并按开机按钮启动电子秤。

1.2 选择计量单位：根据需要选择合适的计量单位，如千克、克、磅等。

1.3 将物品放置在秤盘上：将待称量物品放置在电子秤的秤盘上，确保物品平稳。

二、电子秤的校准和调零2.1 校准电子秤：定期对电子秤进行校准，确保称量结果准确无误。

2.2 调零操作：在无物品放置在秤盘上时，按调零按钮将电子秤调零，确保称量准确。

2.3 避免干扰：在进行校准和调零操作时，避免外部干扰，确保结果准确。

三、电子秤的维护保养3.1 清洁秤盘：定期清洁电子秤的秤盘，避免灰尘和杂物影响称量准确性。

3.2 防水防潮：避免电子秤进水或潮湿环境，保持电子秤干燥。

3.3 定期检查：定期检查电子秤的各部件是否正常，如显示屏、按键等。

四、电子秤的安全使用4.1 避免超载：在称量物品时，避免超过电子秤的最大承重范围，以免损坏电子秤。

4.2 禁止拆卸：未经授权人员禁止拆卸电子秤，以免影响电子秤的正常使用。

4.3 避免碰撞：避免电子秤受到外部碰撞或摔落，以免损坏电子秤。

五、电子秤的故障处理5.1 显示异常：当电子秤显示异常时，首先检查电源是否正常连接，然后尝试重新启动电子秤。

5.2 称量不准：若电子秤称量不准确，可能是需要进行校准或调零操作，及时处理以确保称量准确。

5.3 其他故障：若电子秤出现其他故障，及时联系售后服务进行维修处理。

结语：通过本文的介绍，希望读者能够正确地操作电子秤，提高工作效率，保证产品质量。

在使用电子秤时，要注意细节，定期维护保养，确保电子秤的正常使用。

电子计重秤操作使用规范一、仪器的使用1.电子计重秤的放置：将计重秤放置在平稳、坚固的地面上，确保其稳定性和精度。

2.清洁和保护：保持计重秤干净，避免灰尘和杂物进入。

使用防尘罩或保护套保护仪器。

3.供电和接地：将计重秤正确地接入电源插座，并确保接地良好，以防止静电干扰。

二、操作技巧1.开机和关机：按下电源按钮启动计重秤，确保仪器正常运行。

在使用完毕后，按下电源按钮以正确关机。

2.均衡校准：在使用计重秤前，进行均衡校准以保证准确度。

根据仪器说明书，按照标准程序进行校准。

3.物品称重：将待称重物体轻放在计重秤的平台上，并确保物体与平台接触充分、稳定。

稍等片刻，观察示数，记录并处理测量数值。

4.重量稳定：在物体放置在计重秤上后，等待重量显示稳定后再进行读数和处理，以确保测量结果的准确性。

5.不得超载：确保待称重物体不超过计重秤的额定载重量或测量范围。

三、维护与安全2.防静电干扰：避免使用过程中产生静电，按照仪器说明书进行防静电处理，以免对计重秤测量结果产生影响。

3.禁止拆卸：非专业人士严禁拆卸计重秤设备，避免损坏或产生安全隐患。

4.避免撞击：计重秤是精密仪器，使用过程中应避免撞击或受到较大力的振动。

四、操作人员素质要求1.操作人员应熟悉并掌握计重秤的使用方法和注意事项。

2.操作人员应具备基本的计量知识，了解计重秤的精度和测量范围，以便选择合适的设备进行称重。

3.操作人员应细心、耐心地进行测量，确保操作规范和结果准确。

4.操作人员应随时关注计重秤的运行状态，及时处理可能出现的故障和问题。

综上所述，电子计重秤的操作使用规范对仪器的正常运行和测量结果的准确性至关重要。

只有遵守操作规范，合理使用和维护电子计重秤，才能保证其长期、稳定地发挥作用并提供可靠的测量结果。

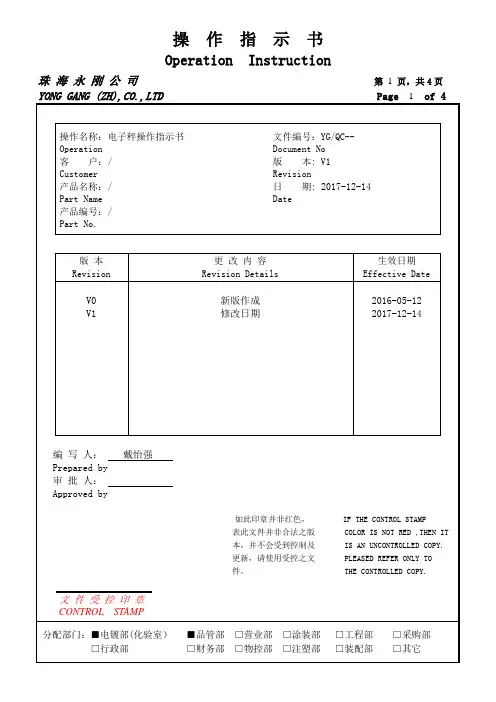

珠海永刚公司第1页，共4页YONG GANG (ZH),CO.,LTDPage 1 of 4珠海永刚公司第2页，共4页YONG GANG (ZH),CO.,LTD Page 2 of 4操作名称：电子秤操作指示书Operation 文件编号：YG/QC--Doc.No.版本:V1Rev:一、目的：确定电子秤的操作方法，防止任何因误用所引起的仪器估障或误差。

二、适用范围：永刚公司的电子秤BH-600三、按键的说明：3.1 为开关键，用来打开或关闭该电子秤。

3.2 为功能模式键，可选择计重、计数、百分比三种模式。

3.3 为单位选择键，共有十三种国际标准单位可供选择。

3.4 为取样键，在计数模式时用来采样计数之物品单重。

3.5 为去皮键，用来扣除物品重量。

3.6 为归零键，用来清除显示窗之微小重量。

3.7 为背光键，用来选择背光状态：常亮、自动、关闭。

3.8 为确认键，在功能设置中用来确认有效之操作。

四、基本操作方法：4.1 擦作前准备：将天平置于稳定的工作台上，避免震动、阳光照射、和气流。

使用前观察水平仪，调节水平调节脚，使水泡位于水平仪中心。

4.2 开机：擦上电源，按一次面板上的键，电子秤在自检归零后自动进入秤重状态，这时可以将所要秤量的物品轻轻地放到秤盘上，待显示屏上显示的数据稳定后为所要秤取物品的重量。

4.3 关机：在秤完物品后，再按一次面板上的键，电子秤进入关机状态，在电子秤完成关机后，若长时间不用可拔掉电子秤的电源适配器。

4.4 清洁：当电子秤在秤量有腐蚀性的物品（化学药品）落到到电子秤上时，在秤完所要秤量的物品并关机后用干净的毛巾（或干净的纸巾）擦掉电子秤上的残留物，以保持电子秤的清洁性。

珠海永刚公司第3页，共4页YONG GANG (ZH),CO.,LTD Page 3 of 4操作名称：电子秤操作指示书Operation 文件编号：YG/QC--Doc.No.版本:V1Rev:五、其它按键的操作：5.1 （归零键）：当显示值在零点边上不能归零时，按键，显示窗数字回到零位状态，归零范围：±2%全秤量。

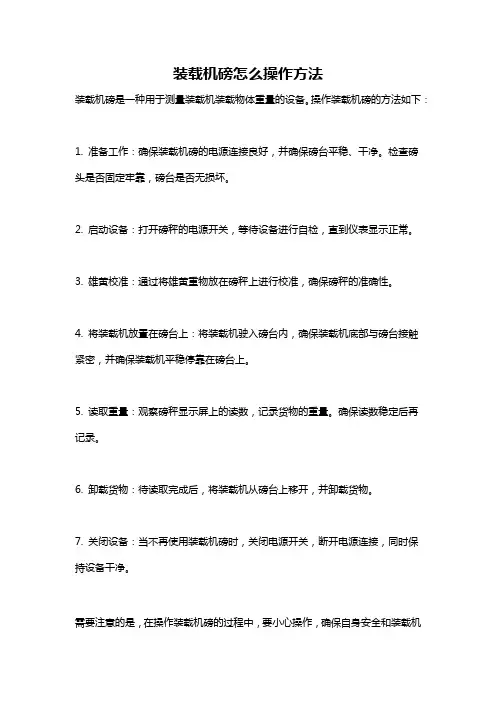

装载机磅怎么操作方法
装载机磅是一种用于测量装载机装载物体重量的设备。

操作装载机磅的方法如下：
1. 准备工作：确保装载机磅的电源连接良好，并确保磅台平稳、干净。

检查磅头是否固定牢靠，磅台是否无损坏。

2. 启动设备：打开磅秤的电源开关，等待设备进行自检，直到仪表显示正常。

3. 雄黄校准：通过将雄黄重物放在磅秤上进行校准，确保磅秤的准确性。

4. 将装载机放置在磅台上：将装载机驶入磅台内，确保装载机底部与磅台接触紧密，并确保装载机平稳停靠在磅台上。

5. 读取重量：观察磅秤显示屏上的读数，记录货物的重量。

确保读数稳定后再记录。

6. 卸载货物：待读取完成后，将装载机从磅台上移开，并卸载货物。

7. 关闭设备：当不再使用装载机磅时，关闭电源开关，断开电源连接，同时保持设备干净。

需要注意的是，在操作装载机磅的过程中，要小心操作，确保自身安全和装载机
磅的正常工作。

并且，需要定期维护和校准装载机磅，以保持其准确性和稳定性。

精确计量的智能电子秤使用说明书使用说明书欢迎使用我们的精确计量的智能电子秤。

本说明书将为您提供详细的操作指南，以确保您能正确使用和维护该秤，并获得准确的测量结果。

1. 产品介绍智能电子秤是一种高精度的计量设备，采用先进的传感器技术和数字显示屏，能够快速准确地测量物体的重量。

其特点包括：- 高精度：该秤能够提供精确到小数点后两位的测量结果。

- 多功能：除了重量测量外，该秤还具备计数、单位转换等功能。

- 方便携带：秤身轻巧小型，便于携带和存放。

2. 使用方法为了确保测量结果的准确性和秤的寿命，请按照以下步骤正确使用智能电子秤：步骤1：准备工作- 将秤放置在平稳的水平表面上，避免情况像较高的地方或者不稳定的地方。

- 按下开关按钮，确保电子秤处于开机状态。

步骤2：放置物体- 确保物体放置在秤的测量平台上，避免与秤身接触以保证准确测量。

- 如果物体较大，请确保物体均匀分布在秤的测量平台上。

步骤3：测量重量- 根据需要，可选择将重量显示单位切换为公斤、磅或盎司。

- 将物体轻放在秤上，稍作静止以获取准确的测量结果。

- 数字显示屏将会显示物体的准确重量。

3. 注意事项- 避免直接将秤暴露在阳光下或高温潮湿的环境中使用。

- 不要将重物压在秤上，以免损坏传感器。

- 及时清洁秤身和测量平台，以确保测量的准确性。

- 勿将秤浸入水中清洗，使用湿布或湿纸巾擦拭即可。

- 长时间不使用时，请将电源开关关闭，以节省能源。

4. 维护与保养- 定期检查电子秤的电池电量，如显示低电量，请及时更换新电池。

- 如出现异常情况，如不准确的测量结果或异常显示，您可以尝试以下操作：- 关闭电源开关后重新开机；- 检查秤身和测量平台是否有异物影响测量；- 如果问题仍然存在，请联系售后服务中心进行维修。

感谢您选择我们的精确计量的智能电子秤。

我们相信，通过正确使用和维护，该秤将为您提供精确可靠的测量结果，并满足您的需求。

如果您有任何疑问或需要进一步的帮助，请随时联系我们的客户服务部门。

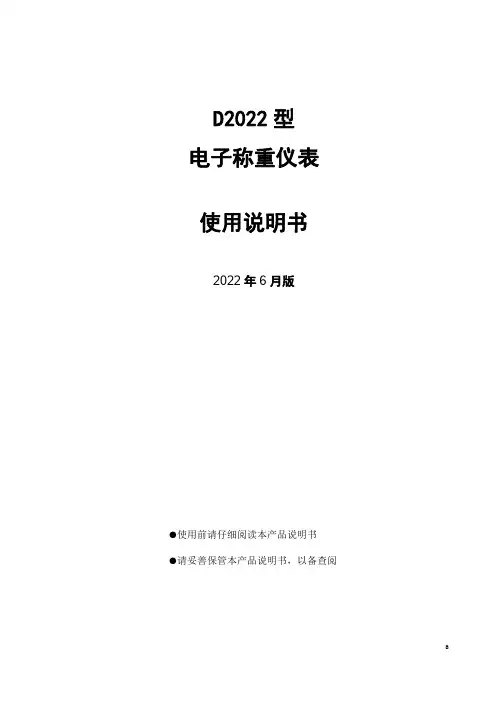

D2022型电子称重仪表使用说明书2022年6月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅目录第一章技术参数 (1)第二章常规操作说明 (2)一、开机及开机自动置零 (2)二、手动置零 (2)三、去皮 (2)四、清皮 (2)五、日期与时间查询与设置 (2)第三章称重记录的储存与打印 (2)一．称重记录的储存 (2)二.车号皮重的设置与清除方法： (3)三、车号皮重的批量查看与清除方法： (3)四.称重记录的打印 (3)五.明细报表打印 (4)六．称重记录的查询与清除 (4)七．称重记录和车号皮重的全部删除操作 (5)八．查询打印 (5)第四章信息提示 (5)附录A：打印操作举例： (6)附录B：明细表及统计报表示例 (7)▲仪表电源接地线必须符合电气安全规定，接线盒、传感器的外壳必须接地良好。

▲数字传感器与仪表的连接必须可靠，数字传感器的屏蔽线必须可靠接地。

▲在仪表通电状态下，所有连接线不允许进行插拔，防止静电和漏电损坏仪表或传感器。

▲传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施。

▲在雷雨季节，系统必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。

▲不得在有可燃性气体或可燃性蒸汽的场合使用，不得在有压力的罐装系统中使用。

▲仪表和传感器须远离强电场强磁场，远离强腐蚀性物体，远离易燃易爆物品。

▲严禁使用强溶剂(如：苯、硝基类油)清洗机壳。

▲不得将液体或其他导电颗粒注入仪表内，以防仪表损坏和触电。

▲本产品非经技术监督部门授权，不得擅自开启铅封，不破坏铅封不能标定。

◆为保证仪表显示清晰和使用寿命，仪表不宜放在阳光直射下使用，放置地点应较平整。

◆仪表不宜放在粉尘及振动严重的地方使用，避免在潮湿的环境中使用。

◆在插拔仪表与外部设备连接线前，必须先切断仪表及相应设备电源。

◆仪表对外接口须严格按使用说明书中所标注的方法使用，不得擅自更改连接。

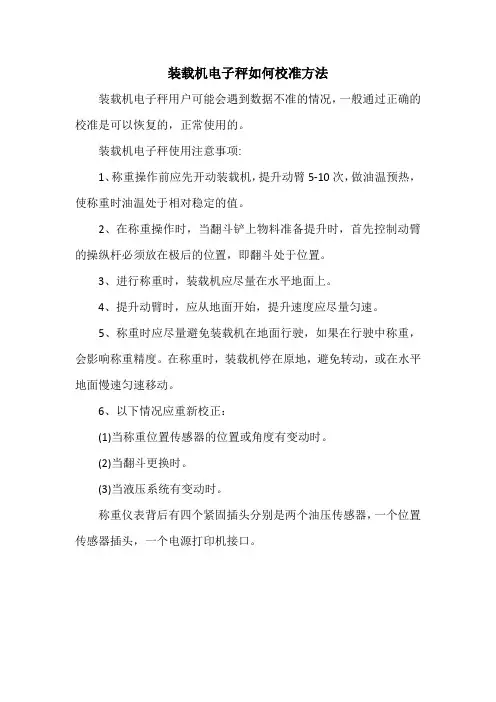

装载机电子秤如何校准方法
装载机电子秤用户可能会遇到数据不准的情况，一般通过正确的校准是可以恢复的，正常使用的。

装载机电子秤使用注意事项:
1、称重操作前应先开动装载机，提升动臂5-10次，做油温预热，使称重时油温处于相对稳定的值。

2、在称重操作时，当翻斗铲上物料准备提升时，首先控制动臂的操纵杆必须放在极后的位置，即翻斗处于位置。

3、进行称重时，装载机应尽量在水平地面上。

4、提升动臂时，应从地面开始，提升速度应尽量匀速。

5、称重时应尽量避免装载机在地面行驶，如果在行驶中称重，会影响称重精度。

在称重时，装载机停在原地，避免转动，或在水平地面慢速匀速移动。

6、以下情况应重新校正：
(1)当称重位置传感器的位置或角度有变动时。

(2)当翻斗更换时。

(3)当液压系统有变动时。

称重仪表背后有四个紧固插头分别是两个油压传感器，一个位置传感器插头，一个电源打印机接口。

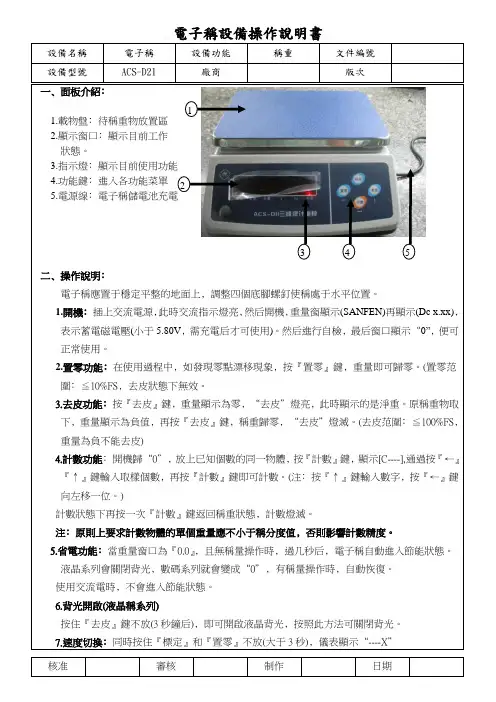

一﹑面板介紹﹕1.載物盤﹕待稱重物放置區2.顯示窗口﹕顯示目前工作 狀態。

3.指示燈﹕顯示目前使用功能4.功能鍵﹕進入各功能菜單5.電源線﹕電子稱儲電池充電二﹑操作說明﹕電子稱應置于穩定平整的地面上﹐調整四個底腳螺釘使稱處于水平位置。

1.開機﹕插上交流電源﹐此時交流指示燈亮﹐然后開機﹐重量窗顯示(SANFEN)再顯示(Dc x.xx)﹐表示蓄電磁電壓(小于5.80V ﹐需充電后才可使用)。

然后進行自檢﹐最后窗口顯示“0”﹐便可正常使用。

2.置零功能﹕在使用過程中﹐如發現零點漂移現象﹐按『置零』鍵﹐重量即可歸零。

(置零范圍﹕≦10%FS ﹐去皮狀態下無效。

3.去皮功能﹕按『去皮』鍵﹐重量顯示為零﹐“去皮”燈亮﹐此時顯示的是淨重。

原稱重物取下﹐重量顯示為負值﹐再按『去皮』鍵﹐稱重歸零﹐“去皮”燈滅。

(去皮范圍﹕≦100%FS ﹐重量為負不能去皮)4.計數功能﹕開機歸“0”﹐放上已知個數的同一物體﹐按『計數』鍵﹐顯示[C----],通過按『←』『↑』鍵輸入取樣個數﹐再按『計數』鍵即可計數。

(注﹕按『↑』鍵輸入數字﹐按『←』鍵向左移一位。

)計數狀態下再按一次『計數』鍵返回稱重狀態﹐計數燈滅。

注﹕原則上要求計數物體的單個重量應不小于稱分度值﹐否則影響計數精度。

5.省電功能﹕當重量窗口為『0.0』﹐且無稱量操作時﹐過几秒后﹐電子稱自動進入節能狀態。

液晶系列會關閉背光﹐數碼系列就會變成“0”﹐有稱量操作時﹐自動恢復。

使用交流電時﹐不會進入節能狀態。

6.背光開啟(液晶稱系列)按住『去皮』鍵不放(3秒鐘后)﹐即可開啟液晶背光﹐按照此方法可關閉背光。

7.速度切換﹕同時按住『標定』和『置零』不放(大于3秒)﹐儀表顯示“----X ”152 3 4。

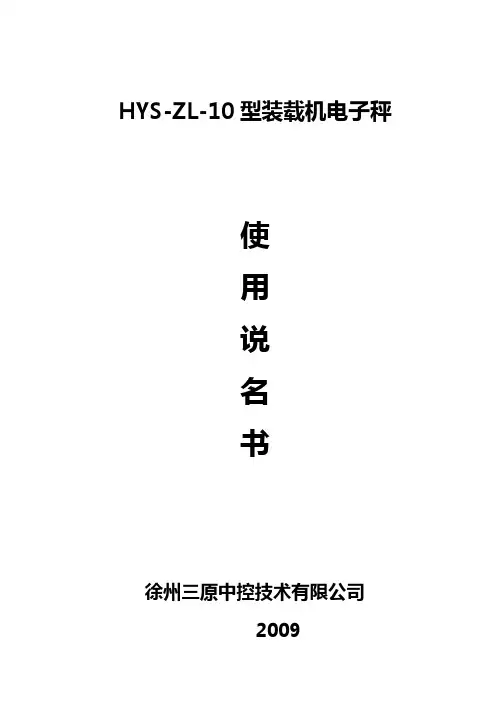

HYS-ZL-10型装载机电子秤使用说名书徐州三原中控技术有限公司2009目录一、概述二、功能特点三、工作原理四、安装与调试五、仪表的使用六、参数设置和秤的标定七、故障的显示八、仪表的联接一、概述HYS-ZL-10装载机电子秤是安装在装载机驾驶室内，装置过程中自动计量的称重系统。

它能连续计算每一次的装载重量并显示和打印，按照预定的装载量，当接近完成装载时报警显示，提醒操作者注意。

协助驾驶员更好地完成装载工作。

二、功能特点性能指标：1、精度：优于最大量程的2%2、量程：1～10吨/次3、工作方式：累减4、电源：电压24VDC 电流1A功耗小于10瓦5、工作温度：-10～40℃A/D转换；1、转换型式：双积分、系统调零2、转换速率：5～10次/秒3、最大内分辨码：20万4、线性度：优于0.01%载荷传感器：1、供桥电压：12伏2、测量范围：0～25Mpa3、满量程输出：16.45mV4、输出灵敏度：0.658mV/Mpa5、输出阻抗：350Ω接近开关：1、工作电压：12～24VDC2、有效距离：3～12mm称重控制器：1、6位数码显示，5个双功能控制键，3个状态指示灯，外加暂停累减按钮、指示灯。

2、控制参数由面板键盘设定，长期保存不受断电影响。

3、自动调零，具有零位自动跟踪功能。

4、自动累减，并可根据需要停止和回复累减功能。

5、自动报警，当总量累减至设定范围内时，发出报警信号。

6、打印功能，内装的微型打印机饿随时打印每次称量数据或累计量。

三、工作原理称重传感器测得工作臂油缸油压的变化，间接得到铲斗内物料的重量，由于油压变化除了和铲斗诶物料多少有关外，还和铲斗提升的速度，加油门的大小，车体的倾斜度，是否在行走中等多种因素有关，因此必须尽量限制非线性因素的干扰，并在工作臂举起的同意高度下进行计量，当标定砝码在接近实际工作量程和工作状态下进行标定后，称量精度可达到系统精度规定范围之内。

为了保证上述的精度，应采取下面各项措施：1、标定时，限位（接近）开关在工作臂举起的最初阶段或工作臂举起的最终位置，选取一点进行测量取样(选最终位置时，还应延时5秒后取样)，以保证标定取样位置和正常测量位置和状态相同。

电子称使用说明书-CAL-FENGHAI.-(YICAI)-Company One1智能重量变送器使用说明书一．概述随着电子称重技术在工业生产过程中的广泛应用，为了使重量信号可以直接输送到工业控制计算机及其它控制仪表，实现生产过程的远距离集中控制，用户迫切需要一种能将重量信号转换成标准模拟量信号或数字信号并能进行设定控制的重量变送器。

该智能重量变送器是本公司为适应这一需求而专门研制的一种集设定控制技术和数字变送器功能于一身的新颖智能重量变送器，适用于冶金、石化、水泥、建材、饲料等需要配料、定值控制的计量控制装置中。

二．技术参数、规格及功能1．技术参数线性度： %输入灵敏度：μv/d输入信号范围： ~20mVA/D转换速度： 100次/秒A/D转换码数： 100万码显示分度数：≤60000码零点温度影响：≤μV/℃满度温度影响：≤10ppm/℃传感器激励电源：电压：DC5V±最大激励电流： 200mA2．模拟量输出信号一路独立的可编程标准电流信号（可选配两路模拟量输出）准确度： %模拟量输出种类： 4~20mA(负载电阻≤750Ω)0~10mA(负载电阻≤Ω)3．通讯口（可选配）一路串行数字接口信号种类：标准RS-232、RS-485、20mA电流环（单向）及电台接口。

（用户可在上述信号接口中任选一种，可同具有相应输入接口及格式的计算机、显示器等使用。

）4．设定控制信号二路（常开）继电器触点：容量AC250V （可选配四路）5．显示器A型主显示器5位红色英寸LED，显示称量值、提示符。

付显示器6位绿色英寸LED，显示累加值。

指示灯 8只LED显示工作状态及内容。

B型主显示器5位红色英寸LED，显示称量值、提示符。

付显示器6位红色英寸LED，显示累加值。

指示灯 8只LED显示工作状态及内容。

6．一般规格及使用环境环境温度：0 ~40℃；相对温度：40℃（20 ~90）%RH；大气压强：86 ~106 KPa；供电电压：AC220 +22-33 V供电频率：50±1Hz；周围无腐蚀气体或腐蚀液；应远离强电磁场；应远离高压动力线及高频设备。

装载机电子秤的简单保养和故障排出及操作规程装载机电子秤的简单保养和故障排出装载机电子秤，是一种安装在国产或进口轮式装载机上，用来计量装载量的电子衡器设备。

它可以供应被称重物料的单铲值、累计值等各种装载信息并打印清单，在装货的同时，动态同步反映装货量，帮忙客户快捷、低成本的完成称重作业，装卸，杜绝超载，提高工作效率，被广泛应用于厂矿、铁路、港口等散货装卸作业中。

装载机电子秤是工业行业对装载机工业称重设备zui常见的叫法，也称为装载机秤、装载机磅、铲车秤、铲车电子秤等等。

一、仪表未显示：1、电源开关未打开2、仪表电源插头是否接触不好或断开。

3、检查电瓶连接线是否断开。

（仪表电源是直接连接在装载机电瓶上的，如维护和修理装载机电瓶时需要拆卸电源线，请记安装位置以事以后复原。

）4、检查电源线是否被不慎挤压造成断开。

二、称重重量有明显误差；1、检查传感器插头是否松动。

2、传感器部分是否被硬物撞动过有明显撞歪或撞裂。

3、检查传感器连接线是否被挤压造成断开。

三、称重重量无变化或时有时无1、称重时，仪表有上位、下位变化正常，但重量不变化。

a:检查标定数据及系数是否正常。

b:检查两只油压传感器插头及中心连线有无撞坏断裂，松动现象。

2、称重时，仪表上位、下位变化不正常，重量不变化。

a:仪表下位反显，称重时上位无反应。

解决方法:检查位置传感器插头有无接触不好或断线。

b:仪表下位或上位常反显，称重时上位或下位有反应。

解决方法:检查位置传感器、下位位置传感器是否螺丝松动或位置偏移。

c:仪表下位和上位都无反显，称重无反显反应。

解决方法:检查滑块螺丝，弹簧是否振动脱落。

检查滑块前接触面与位置传感器的位置是否偏离太远（调整方法:可将装载机起升，滑块位置到位置传感器上位、下位中心时，停止起升；松动滑块后面螺丝，滑块、弹簧伸开，使接触面与位置传感器贴紧，然后将螺丝销紧即可）。

四、色带更换：打印机在使用一段时间以后，会显现打印不清楚，需要换色带。

电子秤使用手册说明[方案]您生意的最佳选择收银秤型号ACS-FB(KV)Modelo de Balanza Con Caja RegistradoraACS-FB(KV)使用手册Manual de Uso使用手册说明Instrucción de Manual de Uso名称: 型号ACS-FB(KV)使用手册Denominación :Manual de Uso de Modelo ACS-FB(KV)本使用手册通用于太航相同产品的各种型号。

本手册上的部分内容可能不适用于您所购买的设备上。

Este Manual se sirve comúnmente para varios modelos del mismo producto de Taihang,sin embargo es posibleque no sean adecuado algunas partes del contenido delpresente para el equipo comprado por usted.本公司有权在任何时间改善和升级我们的产品。

Nuestra emp resa tendrá terecho de mejora y actualizar por cualquier momento nuestros productos.发布时间: 2010年Fecha de emisión: Año 2010包含配件:Componente incluidos: 您所购买的产品，包括以下配件: El equipo comprado por usted, se vienen siguientes componentes:型号: ACS-FB(KV)收银秤不锈钢秤盘Modelo: Balanza con caja Plato de acero inoxregistradora电源适配器使用手册Adaptador Manual de Uso保修单标准串口线Garantía Cable de conexión estándar 产品尺寸与技术参数Dimensión y Espeficicación57 cm 42 cm 47 cm产品介绍Presentación, 易于使用, Fácil por utilizar , 秤量规格:, Medidas de Pesaje: 规格1Medida 1:最大秤量:30kgPesaje máximo: 30kg 最小秤量:100gPesaje mínimo:100g分度值:5/10gDivisión:5/10g规格2Medida 2最大秤量:15kgPesaje máximo:15kg最小秤量:40gPesaje mínimo:40g分度值:2/5gDivisión:2/5g, 使用电源适配器和充电电池供电。

电子计重台秤是我公司推出的产品，采用八位单片微处理器技术，A/D采用快速积分原理，A/D转换速度 >40次/秒，具有精度高、性能稳定可靠、操作使用方便等特点。

§1概述§1. 1精度：符合OIML Ⅲ级秤标准。

§1.2 显示：重量显示为6位 LED 0.8英寸大显示-§1.3 键盘：按键式键盘 6 键(累清累计功能保持去皮置零)。

§1.4 电源电压交流：～220V (+ 10%～－15%)、50 Hz、<10 W直流：带免维护可充电电池 (6V、4Ah)，当电池充足后可连续使用 40小时。

开机自动检测免维护电池电压并显示电压值、接入交流电后自动充电。

§1.5 储藏环境温度：－10℃～＋50℃工作环境温度：0℃～＋40℃储藏湿度：≤70% RH 无结露工作湿度：≤90 % RH 无结露§1.6 主要功能：欠电压自动关机，计数，上下限设置，零位自动跟踪，键盘标定，累计，保持，超载报警。

(1). 当采用交流电供电时，检查交流电源是否正常，在秤台上不放任何东西，开启电源开关，称重仪表自动检测机内免维护可充电池电压，显示“dc x. xx”。

并自动进入充电状态。

(2). 在没有交流电的场合，若机内免维护可充电池容量比较充足的情况下 (电池容量不足，不能上电)，开启电源开关，此时采用机内可充电电池供电。

(3). 显示器自检后，仪表自动捕捉零位，如有下列情况发生，则表示零位不正常：若显示：“HHHHHH”，且发出“嘀、嘀、嘀－”的报警声，则表示零位太大。

若显示：“LLLLLL”，且发出“嘀、嘀、嘀－”的报警声，则表示零位太小。

(4). 在没有交流电的场合，若电池电压低于 5.40V，则仪表会自动关机。

§2使用方法§2. 1 置零当空秤状态下显示的重量≤4%满量程，按【置零】键有效，零位指示灯亮。

§2.2 去皮在毛重为正的状态下(毛重≤100%满量程)，按【去皮】键有效，去皮指示灯亮。

CYS-5D-I型装载机电子秤使用说明书本装载机电子秤使用方便，操作简单，称量过程自动完成A•称量前准备工作: —1. 发动车。

2. 将装载机料斗降至最低。

3. 打开仪表电源。

4. 大臂从最低端举到最高端二次。

5. 连续举升大臂预热液压油，查看8001油温参数，使8001为30C以上。

6. 说明：无论何种状态，出现操作疑问时，按下【称量】键可退到称量待命状态重新进行操作。

B.调零:1. 完成称量前准备工作O上面窗口显示以前的零点值，下面窗口表示已进入调零状态。

此时调零指示灯亮。

4. 静态下装载机匀速从最低起臂一次，当起到位置指示灯亮时仪表进入采数计量状态，灭后零点值窗口被刷新，降臂。

窗口显示如下：5. 其中上面显示就是新零点值，仪表自动存放于9000地址参数中。

6. 一次调零完成C •标定：1完成称量准备、调零工作。

2. 设定标准砝码，按键 9 口匚L + ［功能］窗口显其中上面显示为标准砝码的重量单位为 Kg ,系统默认为2000, 下面显示的为标准量存放的地址参数。

按键输入要用的标准砝码 重量XXXX 后按［确认］。

如是3000Kg按键［称量］,返回称量待命状态。

9005号地址参数则由2000 变为3000,单位为Kg 。

:其中上面显示为原量程系数，下面表示为仪表在标定状态。

此时标定指示灯亮。

4. 料斗装入标准重量的砝码如是 3000Kg，收斗静态从最低端 起臂，当起到位置指示灯亮时仪表进入采数状态，灭后量程系数值窗 口被刷新，降臂。

显示窗口显示如下：示如下:其中上面窗口显示的值就是新量程系数。

仪表自动存放于9001地址参数中。

5. 标定完成一次。

1. 完成称量前准备工作2. 进入一个车的序号。

显示窗口如下，单斗显示窗口可设 定为i 〜16的任意值：如与下图不符，贝u 按键 卫至Q6+ ［功能］3. 检查仪表状态。

要求称量指示灯亮，其它灯不亮，如称量指 示灯不亮则按键［称量］，回到称量状态。

对于一些散料的商业计量，使用装载机电子秤具有许多优越性，大大节省了装卸的时间和成本费用，并有效解决货物运输中的超载问题。

但是这种计量器在使用当中可能会遇到一些问题，因此需要详细地了解设备的使用方法和注意事项。

开机前应先启动装载机，提升动臂5~10次做预热提升，其目的是使液压油及压力传感器预热到正常工作温度，减少油温不稳对称重精度的影响。

在称重过程中，应先避免装载机行驶，称重结束后可任意行驶速度不限。

如在称重中行驶，则车速控制在5㎞/h以下，但准确度会降低0.5%。

提高动臂经过位置传感器时，提升速度应尽量均匀（杜绝加/减油门或油门停顿）。

应尽量选择较水平面上或坡度小于15%的情况下进行提升称重。

当完成此次称重后，料斗应回落到最低位置，以备下次铲料称重。

使用过程中需要注意的地方：
1.操作中，翻斗提升时，首先应控制动臂的操纵杆放在极后位置，即翻斗处于后端。

2.动臂系统应进行严格润滑，减少动臂的摩擦系数。

3.选择较平坦的地面上进行称重。

4.提升动臂的过程应将速度控制均匀。

5.装载机停止行驶的情况下置零较好。

6.称重过程避免装载机行驶，如需行驶，应控制车速在10KM/h左右。

7.如配备多个翻斗时，称重时需要校正所使用的翻斗。

8.电子秤开机前先启动装载机，电子秤关闭后再关闭装载机电源。

9.清洗时避免水流如仪表，避免损坏。

EME电子秤使用说明书目录注意事项1 概述2 技术指标3 安装4 显示功能介绍5 按钮功能介绍6 操作7 维修8 校准周期9 质量保证注意事项：1 发动机启动后才能打开或关闭电子秤主电器电源开关。

2 开机必须首次进行清零操作。

清零操作之前必须提升翻斗5次以上方可进行。

在装卸半小时后再进行一次清零操作。

如斗内有物料不能卸掉可根据实际情况进行多次清零操作，以便保证称重精度。

3 称重操作尽量在平坦、小于5%的坡道上进行。

4 清零操作和称重操作均应匀速提升动臂，最好装载机原地静止状态下进行操作。

清零操作和称重操作的提升速度尽量接近一致。

5 调校称重、调零时，千万注意翻斗要收到极后位置，翻斗提示符F要变黑，操作才有效，否则要引起极大的误差。

6 调校称重、调零时，千万注意提升操作手柄应处于极后位置，提升速度应依靠油门的大小进行控制。

7 每次称重完成后，提升臂至极高点时，千万不要再逼油路，以免油压过高损坏压力传感器！1 概述1.1 组成装载机电子秤由主电器、两只油压传感器、液压稳流缓冲装置、提升速度传感器和翻斗计数器组成。

主电器安装在装载机驾驶室内，两只油压传感器安装在动臂提升油缸的大小腔上、提升速度传感器安装在前车架上，用于测量动臂提升速度。

翻斗计数器安装在翻斗缸上，用于判断翻斗油缸是否收到极后位置。

1.2 特点本电子秤具有以下特点：①中文显示、使用方便。

②动态称重，工作效率高，提升过程中不需要停留；称重、累计递减自动完成。

③称重精度高、性能可靠。

④调试、校准方便。

⑤显示、存贮、打印或U盘保存数据功能完善。

⑥具有背景光。

夜间显示屏，操作面板均能方便使用。

2 技术指标称重准确度等级：1.0级单斗重量显示范围：0.00~99.99t累加重量显示范围：0.00~327.67t递减总重量设置范围：0~327.67t压力传感器工作压力范围0~15MPa ，极限压力25 MPa可同时显示下列称重数据：斗数、本次重量、累加（M+）重量、递减（M-）重量、时间、司机姓名（或代号）、车号以及提升和翻斗传感器的状态、清零状态。

1、公司基本资料鞍山衡德亚太科技有限公司有限公司是专业从事企业应用软件、电子安全产品和电子计量产品研发、生产的科技型企业，主要从事“衡德亚太”品牌系列产品；同时和国内多家科研机构和企业强强合作生产工业企业应用管理系统软件和电子安全监测系列产品，其中动态装载机称重系统和工业磅房称重监测告警管理系统系国内首创，并根据市场需要研制开发的新型中文智能电子吊秤、井下防爆皮带秤、新型电子汽车衡等计量产品。

公司遵照“创新、务实、合作、诚信”的企业宗旨，结合“以人为本，薪心相融、和谐共创”的企业理念与全体同仁一起创造“衡德人”美好的明天。

为了更好的服务于客户，目前公司在沈阳和内蒙乌海市均设立直属的办事机构。

公司计划在两年内在国内市场增加5—10家办事机构。

2、公司产品公司产品系列：主要由衡器产品系列、软件产品系列和工控产品三大板块组成。

（1）衡器产品：公司拳头产品；A、动态装载机称重系统（也称“装载机电子秤） B、冶金高温在线称重系统（包括行车秤、钢包秤、铁水液面仪也称中间包电子秤、钢包回转台电子秤等）、C、电子吊秤（2）衡器及工控产品：公司其它产品：A、地磅防作弊告警仪 B、汽车衡（俗称地磅） C、小地磅 D、皮带秤等（3）软件产品：工业企业大型管理系统软件产品：A、大型电厂电煤质检化验、称重防作弊管理系统 B、煤炭产运销管理系统第二部分产品介绍一、动态装载机称重系统1、动态装载机称重系统概念也称“装载机电子秤”、“装载机秤”、铲车秤或者铲车电子秤。

计量、称重按照型式上可分为静态和动态两种方式，装载机电子秤属于全动态称重范畴，目前在称重领域动态计量属于最先进的技术，国外起步较早，国产化装载机电子秤起步较晚，但是在计量精度和适用性、价格成本等方面较国外产品有着很大的优势。

动态装载机称重系统主要应用范围：重点市场主要是国有的铁路物资物流企业，装载机生产企业的配套、销售装载机企业的配套三大板块；普遍市场包括私营煤炭企业、煤化厂、洗煤厂和焦化厂以及煤炭销售企业；各种矿山企业、包括铁矿、选矿、冶金企业；铁矿、铝矿、铜矿、金矿、等黑色、有色金属矿业；采石场毛石的成本核算、搅拌站的配料使用，只要是使用装载机的企业基本上都需要配套使用的。
