盖梁施工工艺工法1 前言1.1 工艺工法概况盖梁，又称帽梁，设于墩身顶部，是支承和传递梁部结构荷载的主要承力构件，通常采用现浇施工。

其施工质量，不仅受控于混凝土配合比、浇注方法，且与采用的支托方法密切相关。

只有选择了坚实的支撑托架，使模板安装牢固、可靠，拼缝严密、接口顺直，能抵抗混凝土自重和施工荷载，才能确保结构可靠和人身安全。

1.2 工艺原理在桥墩质量检验合格后，根据已浇筑墩身的结构形式、墩身高度及地形地貌，采用膺架法或抱箍法或托架法等临时支撑结构搭建施工作业平台，在该平台上进行钢筋绑扎、模板安装、混凝土浇筑等工序，完成盖梁施工。

2 工艺工法特点2.1 膺架法2.1.1膺架可用万能杆件、钢管脚手架、碗扣支架和门式支架搭设。

其盖梁自重和施工荷载由支架承受，直接传到地基上，不用在墩身上设预埋件，不会对墩身外观质量产生影响。

2.1.2由于支架的搬运和搭拆、堆载预压、模板支立均可采用人工完成，故不需要大型起重设备。

2.1.3支架的取材和组成形式不受地形和墩柱的高度限制，可随机变化，方便灵活。

2.1.4对地基的承载力要求比较高，一般均要求对地基进行压实，对软土地基还需要进行换填和硬化。

2.1.5对支架需要进行预压以消除非弹性变形，测出变形值。

2.2 抱箍法2.2.1抱箍是在墩柱顶部适当部位安装抱箍并使之与墩柱抱紧，利用抱箍与墩身之间摩擦力承担盖梁自重和施工荷载。

2.2.2不受墩高限制及地形约束，对墩身外观质量不会造成影响。

2.3托架法2.3.1适用范围与抱箍法基本相似。

2.3.2托架悬臂比抱箍托板可做得长一些，减少底模梁跨及悬臂长度，变形控制要容易得多。

3 适用范围3.1 膺架法适用于墩高较小，地基承载力满足要求。

3.2 抱箍法抱箍法特别适用于圆形高墩、水中墩及地面交通不能中断的盖梁施工，而托架法则适用于矩型高墩。

3.3 托架法适用范围与抱箍法基本相同，通过在墩身上预留孔或预埋型钢支立底模平台进行盖梁施工。

盖梁施工技术交底一、施工流程及质量要求1、支撑平台布置（1）、穿钢棒法①盖梁施工支承平台采用在两墩柱上各穿一根长φ10cm钢棒，用吊车将2根12m 长的45b工字钢吊放在钢棒上，为防止工字钢侧向倾覆，两片工字钢之间用对拉螺杆连接起来，通过调节对拉杆使两片工字钢紧紧的卡在立柱上；②在工字钢上摆放10*15mm的方木作为横梁，立柱的方木间距20cm，和立柱的方木间距30cm，安装盖梁底模，并检查标高，有必要时用钢板或木楔调整标高和平整度；③分布梁上铺设盖梁底模，传力途径为：盖梁底模→分布梁（10*15mm方木）→主梁（45b工字钢）→支点（φ10cm钢棒）。

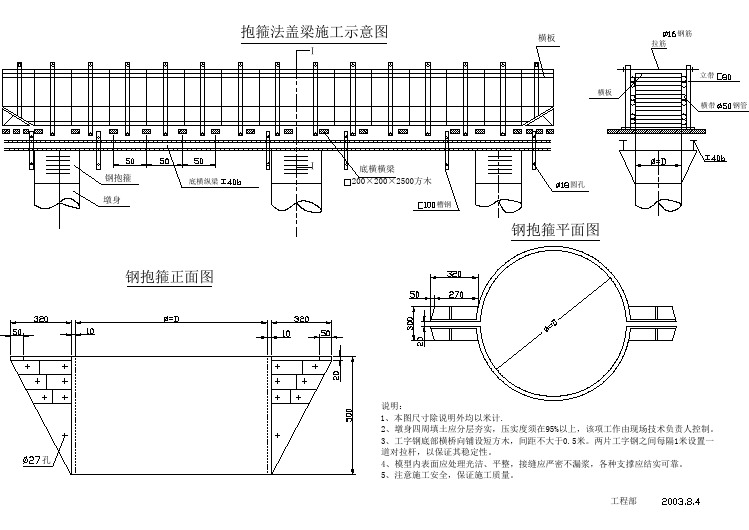

（2）、抱箍法①抱箍圈分两片拼装，用高强螺栓连接，抱箍内用万能胶粘贴8mm厚的橡胶垫；②用水准仪在墩柱上作一水平标志，根据盖梁底板设计标高反算抱箍底沿位置并做标记；③用吊车将抱箍吊装就位，用带响扳手拧紧连接螺栓，施工时，可在扳手手柄上套一根50cm长、Φ48的钢管，人踩钢管直到所需扭矩为止，再检查两抱箍接头处间隙小于或等于2cm即可；，④用吊车将工字钢吊放在抱箍上，为防止工字钢侧向倾覆，两片工字钢之间用对拉螺杆连接起来，通过调节对拉杆使两片工字钢紧紧的卡在立柱上；⑤在工字钢上摆放10*15mm的方木作为横梁，立柱的方木间距20cm，和立柱的方木间距30cm，安装盖梁底模，并检查标高，有必要时用钢板或木楔调整标高和平整度；⑥首次使用抱箍施工时，为确保抱箍所承受压力达到设计值，需进行荷载预压试验，在盖梁底模上堆放重物且堆放形式尽量接近施工实际情况，24小时后，用水准仪复测底模标高，若下沉过大，则应继续紧固连接螺栓，直到底模下沉小于5mm则认为可行；⑦卸下预压重物，安装盖梁钢筋和模板，在侧模四周按要求做好安全防护装置，浇筑盖梁混凝土；⑧拆除模板时，先拆侧模、端模，再拆底模，最后拆下方木横梁、工字钢纵梁、抱箍，至此，抱箍法盖梁施工完成一个循环。

2、测量放样待墩柱强度达到后，对柱顶进行凿毛处理，凿除顶部的水泥砂浆和松弱层，凿毛至新鲜混凝土，并用高压水冲洗干净，标高控制在比设计标高高1cm左右，以便于安装盖梁底模。

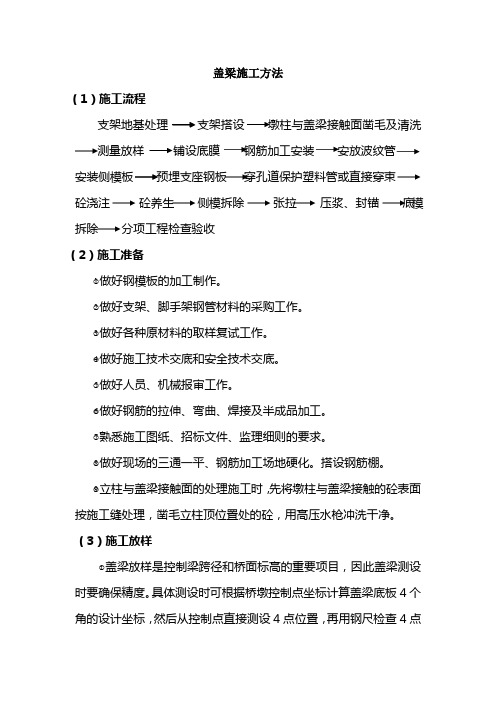

盖梁施工方法（1）施工流程支架地基处理支架搭设墩柱与盖梁接触面凿毛及清洗测量放样铺设底膜钢筋加工安装安放波纹管安装侧模板预埋支座钢板穿孔道保护塑料管或直接穿束砼浇注砼养生侧模拆除张拉压浆、封锚底模拆除分项工程检查验收（2）施工准备○1做好钢模板的加工制作。

○2做好支架、脚手架钢管材料的采购工作。

○3做好各种原材料的取样复试工作。

○4做好施工技术交底和安全技术交底。

○5做好人员、机械报审工作。

○6做好钢筋的拉伸、弯曲、焊接及半成品加工。

○7熟悉施工图纸、招标文件、监理细则的要求。

○8做好现场的三通一平、钢筋加工场地硬化。

搭设钢筋棚。

○9立柱与盖梁接触面的处理施工时，先将墩柱与盖梁接触的砼表面按施工缝处理，凿毛立柱顶位置处的砼，用高压水枪冲洗干净。

（3）施工放样○1盖梁放样是控制梁跨径和桥面标高的重要项目，因此盖梁测设时要确保精度。

具体测设时可根据桥墩控制点坐标计算盖梁底板4个角的设计坐标，然后从控制点直接测设4点位置，再用钢尺检查4点的相对距离并丈量相邻跨径作为校核。

○2根据设计图纸，盖梁顶面和板（T）梁支承面均设置2%横坡，故在标高控制时必须对盖梁底板标高和顶面标高进行双重控制，确保梁底标高、断面高度和顶面横坡符合设计要求。

标高可采用水准仪测设，对于高度较高的盖梁可利用经标定的钢尺代替塔尺进行引测。

○3严格控制好支座垫石高程及平整度，相对高差小于2㎜。

（4）地基加固利用碎石土或道渣换填分层碾压密实，在顶面浇注10㎝C20素砼面层，承载力不低于350KN/㎡，用大槽钢或枕木或砼预制块作支垫，管架纵横间距30㎝×60㎝(大盖梁)、60㎝×60㎝(一般盖梁)，步距120㎝。

（5）支架设计与搭建、拆除详见《支架专项施工组织设计》此处省略。

6、钢筋加工与安装（1)钢筋工程钢筋进场出厂质量合格证齐全，进场后的钢筋按规范规定进行抽样试验，试验合格后再加工使用。

○1钢筋加工钢筋加工前对于局部弯曲钢筋进行调直处理，钢筋下料严格按照设计要求和规范规定，对同批同类尺寸的钢筋进行第一根加工试验，经检验合格后再批量加工。

第三章盖梁施工第一节概述本标段盖梁为后张法预应力混凝土结构，从Pm49-Pm75墩，计27根，每榀混凝土方量从150~220 m3，共计4101.90 m3，混凝土强度等级为C50，钢绞线采用低松弛φj15.24。

除Pm52、Pm53墩盖梁为门式结构外，其余皆为双悬臂结构，最大悬臂长度9.5m。

盖梁全长一般为25.3m，最长31.25m。

盖梁施工流程：地基处理→支架搭设→底模铺设→绑扎钢筋、布设波纹管、锚具和埋件安装→立侧模→混凝土浇筑→混凝土养护→拆除侧模→第一次予应力张拉和孔道压浆→拆除支架和底模→第二次予应力张拉和孔道压浆（T梁安装后）→封锚第二节主要施工方案一、测量放样立柱施工完毕后，用LeicaTc1800全站仪放出排架轴线。

底模铺设后，放出盖梁端线。

混凝土浇筑后，用LeicaTc1800全站仪放出盖梁中心，并请上海岩土工程勘察设计研究院复核。

二、搭设钢管支架1、支架设计本标段双悬臂盖梁混凝土方量最大为Pm51墩，为188m3，支架设计以Pm51墩为基础，同时兼顾其它盖梁在尺寸上的差异，以求支架的通用性。

㈠地基加固及支撑系统：支撑立柱采用φ300mm，δ=8mm钢管，共设16根，2根为一组，共8组。

每组钢管的顶部设45#工字钢横梁1根。

除位于承台顶面的4组8根钢管立柱无须地基加固，其余4组8根均须地基加固。

地基加固1组2根为1块进行，每加固块的面积为 4.0×1.2=4.8m2，厚为30cm的C30钢筋混凝土结构（内置φ12@15cm钢筋网片2层），混凝土下铺15cm碎石，浇筑混凝土前，对地基进行整平、压实，确保地基承载力。

钢管立柱与承台和加固混凝土块间通过预埋铁件连接。

每根立柱下设预埋铁件1块，预埋铁件为500×500mm，δ=20mm钢板，通过4根φ20锚固筋与混凝土锚固，预埋铁件与钢管立柱焊接连接。

㈡、纵向受力梁纵向受力梁为45#工字钢，横向设4根，间距为70、90、70cm，两端为30cm，与支撑横梁间焊接连接。

盖梁施工方案1、工程概况主桥盖梁高3 米，宽7 米，过渡墩盖梁左侧高2.778 米，右侧高3.278 米，具体尺寸墩柱构造图。

主墩盖梁采用C40 混凝土，过渡墩上部设有防震挡块，顶面设支座垫块，使用C30 混凝土。

引桥盖梁A、B、C、D、E 五种类型，具体尺寸见盖梁构造图。

上部设有防震挡块，顶面设支座垫块，使用C30 混凝土。

所有引桥盖梁均采用预应力结构，钢束分批张拉。

预应力均采用低松弛高强钢绞线，公称直径φ15.24mm，截面面积140mm2，标准强度Ryb=1860Mpa。

钢束采用16 股、7 股、19 股钢绞线，配相应的锚具。

2、支架体系盖梁施工采用墩身生根支架支撑和布置花撑相结合的方案，其支架布置见附图。

A 类盖梁采用墩身生根支架支撑方案，在盖梁对应的两个墩柱身顶的预留圆孔中安装4 个升降丝杆装置，然后将双拼360 工字钢从两侧平行夹住圆形墩柱，放设在4 个升降丝杆的顶丝座上，作为盖梁支架的大纵梁，然后用φ16 钢筋拉杆间距0.6m 将墩柱两侧的工字钢对拉紧密。

支架纵梁安装牢固后，再在纵梁上铺设横向单拼360 工字钢，形成盖梁施工作业平台，安装盖梁底模。

B、C、D、E 类盖梁采用墩身生根支架支撑方案和布置花撑方案相结合，在盖梁对应的两个墩柱身顶的预留圆孔中安装4 个升降丝杆装置，然后将560 工字钢从两侧平行夹住圆形墩柱，放设在4 个升降丝杆的顶丝座上和花撑上，作为盖梁支架的大纵梁，然后用φ16 钢筋拉杆间距0.6m 将墩柱两侧的工字钢对拉紧密。

支架纵梁安装牢固后，再在纵梁上铺设横向双拼10 号槽钢，形成盖梁施工作业平台，安装盖梁底模。

支架具体布置间引桥盖梁支架布置图。

3、模板工程盖梁模板采用定型钢模板，模板安装体系采用侧模、底模和端模。

一个盖梁有四块侧模。

接口采用子母口，结构为：6 毫米钢板、通长横肋10#槽钢，肋板采用6 毫米钢板，槽钢外为双拼槽钢立撑间距1.08 米，底模四块，挑檐底模采用定型钢支架，底模连接采用子母口，底模面板为6 毫米钢板，肋为10#槽钢和肋板；端模两块，一端一块整体模板，模板面板为6 毫米钢板，肋为10#槽钢和肋板。
