联想主板音频改普通机箱接线[13针]

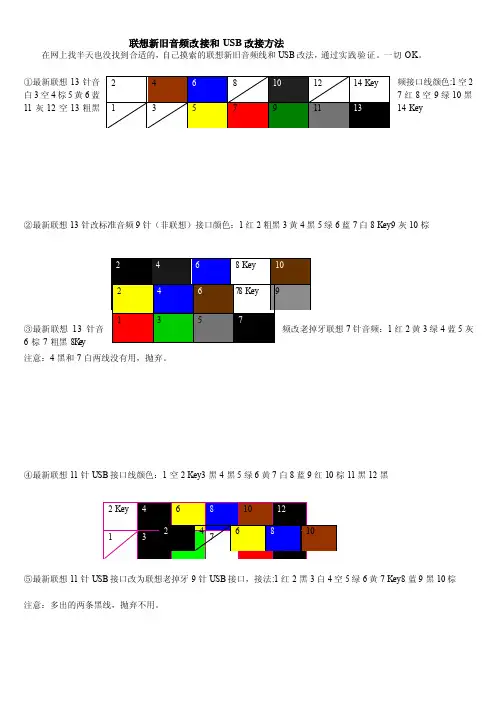

联想新旧音频改接和USB 改接方法
在网上找半天也没找到合适的，自己摸索的联想新旧音频线和USB 改法，通过实践验证。

一切OK 。

①最新联想13针音频接口线颜色:1空2
白3空4棕5黄6蓝7红8空9绿10黑11灰12空13粗黑
14 Key
②最新联想13针改标准音频9针（非联想）接口颜色：1红2粗黑3黄4黑5绿6蓝7白8 Key9灰10棕
③最新联想13针音
7针音频：1红2黄3绿4蓝5灰
6棕7粗黑8K e y
注意：4黑和7白两线没有用，抛弃。

④最新联想11针USB 接口线颜色：1空2 Key3黑4黑5绿6黄7白8蓝9红10棕11黑12黑
⑤最新联想11针USB 接口改为联想老掉牙9针USB 接口，接法:1红2黑3白4空5绿6黄7 Key8蓝9黑10棕
注意：多出的两条黑线，抛弃不用。

联想主板前置USB、音频接线图解一、联想主板电源开关、重启、硬盘灯、电源灯接线定义。

二、联想主板前置USB接线定义。

USB电源（VCC、POWER、5V、5VSB、U0VCC）线是红色USB数据负线（DATE2－、USBD2－，PD2－，USBDT2－、U0DA－）线是白色USB数据正线（DATE2＋、USBD2＋，PD2＋，USBDT2＋、U0DA＋）线是绿色USB接地（GND、GROUND）线是黑色的这是一个电脑前置USB的所有接线，还有一个USB跟上面的类同，只是将USB数据正、负线的名字中的数字加1，以示与第一个USB接口的区别。

来总结一下吧，其实很简单，两个前置USB接口共有8根线，每个USB接口需要4根线。

一般主板上USB接口都是两排，一排就是一个USB接口。

把红色的线接在USB电源上，白色的线（带一个“－”号）接在USB数据负线上，绿色的线（带一个“＋”号）接在USB数据正线上，最后接上黑色的接地线。

注意的是，在一排上接的两根USB正、负数据线上的数字要相同。

下面一排按上面的方法如法炮制就OK了。

接完了最好再检查一遍，看看接的线的颜色排列顺序是不是跟主板自带的后挡板USB的接口一致？这样就大功告成了！从左至右颜色:红\白\绿\黑.三、联想主板前置音频线（13针）接线定义。

联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合。

联想电脑13针前置音频改普通前置音频的方法：联想主板音频和 USB 跳线定义（附 F_PANEL ）来源： 编号：14305主板音频和 USB 跳线的定义有联想标准和 Intel 标准。

两种标准的定义不同。

2004 年以前开始使用的主板（主板编号是 11004XXX 开头或者更低）两种标准的都有。

商用机使用 Intel 定义的主板很少。

有部分 Intel 标准的主板带有转接线，通过转接线转成联想标准。

2004 年以后开始使用的主板，基本都统一为联想标准。

在指导用户操作时，先通过用户描述和主板图片查询跳线定义是哪种标准。

一、联想 USB 规格定义：USB Connector Definition For LEGEND USB3Pin No. SymbolPin No.Symbol EXAMPLE : USB32 101+5V 与+5VSB 共存的DUAL 方式2GND3 USB0-4 (Cut away)5 USB0+6 USB1+17 GND 8 USB1-9GND10+5V 与+5VSB 共存的DUAL 方式USB4Pin No. SymbolPin No.Symbol EXAMPLE : USB42 1011+5V 与+5VSB 共存的DUAL 方式2GND3 USB0-4 (Cut away) 5USB0+6USB1+7 GND 8 USB1-9 GND 10+5V 与+5VSB 共存的DUAL 方式二、INTEL USB 规格定义：三、联想11 针USB 规格定义：11 针增加的2 针没有实际定义，即在Intel USB 规格定义的1 和2 针前面增加2 针。

四、联想AUDIO规格定义：Audio Header: (2x8) (F_Audio)Pin No.Symbol Pin No.Symbol9MIC10GND (MIC)11Front LINE Out(R)12LINE Next(R)13Front LINE Out(L)14LINE Next(L)15GND (fLO)16(Cut away)Note多数主板1-8号引脚布线保留，但是PIN 脚去掉，如果不使用前置音频，需要把 11-12 Pin，13-14 Pin使用跳线帽短接。

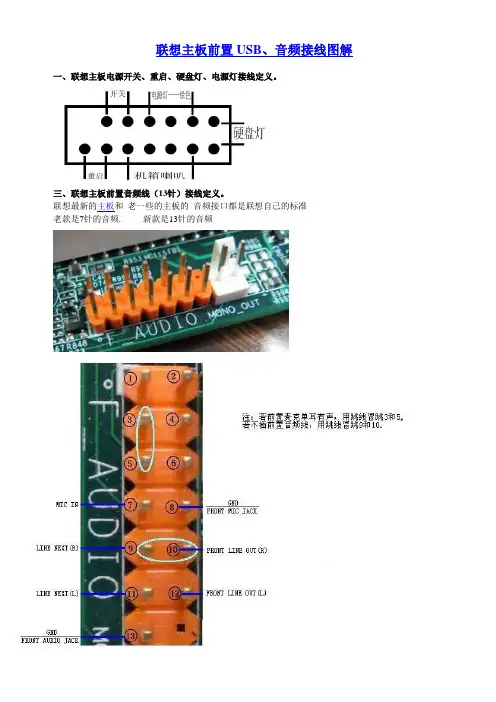

联想主板前置USB 音频等接线图
联想主板接线图
F usb1 实例图示及对应接线图：
F usb2 实例图示及对应接线图：
F usb3 实例图示及对应接线图：
联想主板13针前置音频实例图示及对应接线图：
联想最新的主板和老一些的主板的音频接口都是联想自己的标准
老款是7针的音频.
新款是13针的音频
相关图片: 老式的就不截图了
下面看看现有普通机箱的音频线大概有几类
普通散装7针接线
整套的7针音频线
普通散装7针接线标示不一样的图片
那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法。

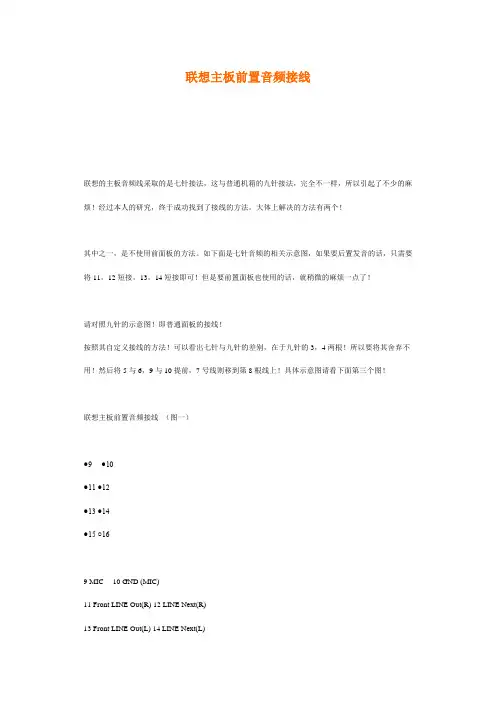

普通电脑机箱使用联想主板前置音频接线，前置USB接线，附图联想主板前置音频接线（图一）●9 ●10●11 ●12●13 ●14●15 ○169 MIC 10 GND (MIC)11 Front LINE Out(R) 12 LINE Next(R)13 Front LINE Out(L) 14 LINE Next(L)15 GND (fLO) 16 (Cut away)但普通主板的接线定义为（图二）●1 ●2●3 ●4●5 ●6●7 ○8●9 ●101 、AUD_MIC 前面板麦克输入2、AUD_GND 模拟音频电路用地线3、AUD_MIC_BIAS 麦克供电电源4、AUD_VCC 给模拟音频电路用的已滤波的+5V供电5、AUD_FPOUT_R 前面板右声道音频信号6、AUD_RET_R 前面板右声道音频信号返回7、HP_ON 保留给将来耳机放大电路用8、KEY 空针脚9、AUD_FPOUT_L 前面板左声道音频信号10、AUD_RET_L 前面板右声道音频信号九针改七针（图三）●1 ●2●3 ●4●5 ●6●7 ○8●9 ●101与2的线不动。

3与4的线取出不用！5与6的线移动到3与4当中7的线移动到8当中，空出来不用！9与10的线移动到5与6当中！七针改九针原七针图●9 ●10●11 ●12●13 ●14●15 ○16改好后的九针图●1 ●2○3 ○4●5 ●6●7 ○8●9 ●10七针的1与2取出移动到九针的1与2七针的3与4取出移动到九针的5与6七针的5与6取出移动到九针的9与10七针的7取出移动到九针的7如果改好后前置耳机完全插入后少右声道，关机后把九针图中的5与6颠倒就OK了，左声道没有就颠倒9与10，希望大家都成功其他音频接口。

联想主板前置USB、音频接线图解一、联想主板电源开关、重启、硬盘灯、电源灯接线定义。

三、联想主板前置音频线（13针）接线定义。

联想最新的主板和老一些的主板的音频接口都是联想自己的标准
老款是7针的音频. 新款是13针的音频
现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

标准7线接法：
1----MIC IN 2-----GND
3----MIC POWER 4-----不接
5----LINE OUT FR 6----- LINE OUT RR
7----不接8-----空
9----LINE OUT FL 10---- LINE OUT FR
11---12闭合13-14闭合
简化7线接法：
1---Mic IN 2---GND
3---MIC Bias 4----不接
5---SPKOUT-R 6---SPKOUT-R
7----不接8----空
9----SPKOUT-L 10----SPKOUT-L
11---12闭合13-14闭合。

联想主板前置USB 音频等接线图联想主板接线图F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。

联想主板使用普通机箱前置音频的接法家悦系列用msi主板前置音频线用的是7根针的，分别是1： FMIC IN 颜色是白色2：地黑色3：SPEAKER_R 蓝色4：line_OUTR 绿色5:SPEAKER_L 红色6：line_OUTL 黄色7:地黑色8：空联想主板使用普通机箱前置音频的接法这个问题也曾经困惑本人许久，查了好多资料终于搞定，现在把做法写在下面。

联想的主板音频线采取的是七针接法，这与普通机箱的九针接法，完全不一样，所以引起了不少的麻烦！经过本人的研究，终于成功找到了接线的方法。

大体上解决的方法有两个！其中之一，是不使用前面板的方法。

如下面是七针音频的相关示意图，如果要后置发音的话，只需要将11，12短接，13，14短接即可！但是要前置面板也使用的话，就稍微的麻烦一点了！请对照九针的示意图！即普通面板的接线！按照其自定义接线的方法！可以看出七针与九针的差别，在于九针的3，4两根！所以要将其舍弃不用！然后将5与6，9与10提前，7号线则移到第8根线上！具体示意图请看下面第三个图！联想主板前置音频接线（图一）●9●10●11 ●12●13 ●14●15 ○169 MIC 10 GND (MIC)11 Front LINE Out(R) 12 LINE Next(R)13 Front LINE Out(L) 14 LINE Next(L)15 GND (fLO) 16 (Cut away)但普通主板的接线定义为（图二）●1●2●3●4●5●6●7○8●9●101 、AUD_MIC 前面板麦克输入2、 AUD_GND 模拟音频电路用地线3、 AUD_MIC_BIAS 麦克供电电源4、 AUD_VCC 给模拟音频电路用的已滤波的+5V供电5、 AUD_FPOUT_R 前面板右声道音频信号6、 AUD_RET_R 前面板右声道音频信号返回7、 HP_ON 保留给将来耳机放大电路用8、 KEY 空针脚9、 AUD_FPOUT_L 前面板左声道音频信号10、AUD_RET_L 前面板右声道音频信号九针改七针（图三）●1●2●3●4●5●6●7○8●9●101与2的线不动。

联想主板跳线接法2011-04-18 14:06:18| 分类：电脑技术| 标签：|字号大中小订阅联想主板开关控制板接图F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线L 整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR 7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR 11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。

联想品牌机家用家悦等主板改线、主板跳线大全 联想L-I946F Rev. 1.2主板前置接口定义AudioThicker Black - Ground Thinner Black - Presence Blue - Line 1 sense return Brown - Line 2 sense return White - Sense send Grey - Line 2 left Green - Line 2 right Yellow - Line 1 right Red - Line 1 left USBYellow - Right socket D+ Blue - Right socket D- Brown - Right socket Vcc Red - Left socket Vcc White - Left socket D- Green - Left socket D+ Black - GroundThis fits on a standard USB header with 2 of the ground wires not connected. Card ReaderStandard USB colours. Fits on a stanard USB header as abovePower Switch/ LEDsBlack/White - Power switch Green/White - Power LED +/- Red/White - HDD LED +/-主板音频和USB 跳线的定义有联想标准和Intel 标准。

两种标准的定义不同。

2004年以前开始使用的主板（主板编号是11004XXX 开头或者更低）两种标准的都有。

商用机使用Intel 定义的主板很少。

有部分Intel 标准的主板带有转接线，通过转接线转成联想标准。

2004年以后开始使用的主板，基本都统一为联想标准。

我的鱼缸2010年3月日记(更换至3月21日) (收集)联想主板前置音频接法定义接法教程与作品2010-03-31 01:49:48 阅读214 评论0 字号：大中小常用部分联想主板前置音频接线（图一）●9 ●10●11 ●12●13 ●14●15 ○169 MIC 10 GND (MIC)11 Front LINE Out(R) 12 LINE Next(R)13 Front LINE Out(L) 14 LINE Next(L)15 GND (fLO) 16 (Cut away)但普通主板的接线定义为（图二）●1 ●2●3 ●4●5 ●6●7 ○8●9 ●101 、AUD_MIC 前面板麦克输入2、AUD_GND 模拟音频电路用地线3、AUD_MIC_BIAS 麦克供电电源4、AUD_VCC 给模拟音频电路用的已滤波的+5V供电5、AUD_FPOUT_R 前面板右声道音频信号6、AUD_RET_R 前面板右声道音频信号返回7、HP_ON 保留给将来耳机放大电路用8、KEY 空针脚9、AUD_FPOUT_L 前面板左声道音频信号10、AUD_RET_L 前面板右声道音频信号九针改七针（图三）●1 ●2●3 ●4●5 ●6●7 ○8●9 ●101与2的线不动。

3与4的线取出不用！5与6的线移动到3与4当中7的线移动到8当中，空出来不用！9与10的线移动到5与6当中！联想机箱前置 13 针 HD Audio 音频模块插头针脚定义（修订）2008-12-29 20:02朋友买了一款联想家锐机箱，其前置音频接口为联想自定义的 HD Audio 13针标准，而他用的技嘉主板上的音频插座采用的是 INTEL 标准定义。

网上没有查到联想的自定义标准，逐自行测量了一下，改装无误。

资料整理如下图：注：1、技嘉主板没有 SENSE2_RETURN 定义，第10针是直接接地的。

2、某些颜色为近似值，以实际为准。

如题谢谢大家在线等啊请大家帮下忙谢谢啦1----空 2-----空3----空 4-----空5----黄 6----- 空7----红 8-----空9----OUT L 10---- OUT L （不接前置时能够把9-10 11-12短接）11--- OUT R 12－－ OUT R13-－接地（黑线） 14空回复：去找个说明书来看看吧。
