汽车车门生产流程图

汽车车门制造冲压工艺分析摘要：在对汽车车门进行制造时，所使用的材料以及制造工艺都会影响车门的强度与钢度。

大部分汽车车门的制造过程是冲压，焊装，涂装最后与车身其他部件总装为一个白车身。

汽车车门的制造工艺是整车工艺的一个缩影，从小见大，了解它也就能帮助我们了解整车制造工艺。

笔者介绍了一种冲压工艺方法在汽车车门内板上的具体应用，降低了拉延模具制造难度，降低了制造成本。

关键词：车门材料；冲压工艺；分析一、制件冲压工艺概述冲压件一般需经过拉延/修边+冲孔/整形（或翻边）+冲孔等工序才能得到合格产品。

对于稍微复杂的钣金件，通过拉延仅能得到冲压件大概轮廓，经过后序的修边冲孔，再配合整形翻边等工序才能得到最终零件。

整形翻边等工艺可以降低拉延深度，简化拉延模面的形状，提高成形性，也就是提高了模具制造的可实现性及易操作性。

以常见的车门外板为例，展示普通冲压外覆盖件的工艺流程。

车门外板采用4步工序实现了零件的制造过程，因车门外板拉延深度较小，型面相对简单，因此采用的是一次拉延成形的方法，配合后面的修边、冲孔、翻边工序而成，这种一次拉延的冲压工艺方案是通过拉延得到基本的零件轮廓，后期的整形、翻边等都是对R角的微小型面进行小范围改变，这种工艺方法在实际生产中广泛应用，但同时也存在如下缺点和不足：（1）一次拉延工序得到几乎整个零件的全部形状特征，后工序主要是修边、冲孔、翻边，以及对局部的（小面积的）难以一次成形的型面做整形，得到零件。

此工艺比较死板，灵活变动的空间较小，限制了工艺设计的多样性。

（2）因为是一次拉延得到了零件的基本形状，所以拉延深度是固定的，零件的造型决定了拉延深度的大小，也就决定了成形的可实现性。

对于拉延深度较大的零件就存在拉延状态不稳定及拉延开裂的风险。

（3）拉延深度较大的零件拉延工序存在拉毛风险，为减少拉毛的概率，对于拉延模质量要求较高，比如硬度、光洁度都要提升一个等级，同时也要加强模具的日常保养维护，增加了制造成本。

车门的工艺车门是汽车的重要组成部分，对于车辆的安全性和整体外观起着至关重要的作用。

车门的工艺一直以来都是汽车制造过程中非常重要的环节之一。

下面将详细介绍车门的工艺。

首先，车门的制作材料是车身钣金件。

车门的外壳通常采用汽车钢板制作，这种材料具有较高的强度和刚性，可以有效保护车内的乘客。

车门骨架则以高强度钢板或铝合金制成，以确保车门的整体强度和刚性。

车门的制作过程主要包括冲压、折弯、焊接、涂装和总装等环节。

首先，通过冲压工艺将钢板冲压成所需的车门外形。

然后，通过折弯工艺将冲压件折弯成符合车身曲线的形状。

接下来，通过焊接工艺将车门骨架和外壳焊接在一起，以确保车门的整体结构稳定。

然后，进行车门的涂装工艺，包括底漆、面漆和清漆等涂层，以保护车门表面免受外界腐蚀和划伤。

最后，进行总装工艺，将车门安装在车身上，并与其他零部件进行连接，以确保车门的开启和关闭功能正常。

在车门的工艺中，焊接是一个非常重要的环节。

车门的焊接工艺主要分为点焊和激光焊两种方式。

点焊是通过电流将车门骨架和外壳连接起来，可以确保焊缝的牢固度和密封性。

激光焊则是通过激光束将车门的零部件进行熔接，具有焊接速度快、焊缝质量好的特点。

此外，在车门的工艺中还需要考虑开启和关闭的功能。

车门的开启和关闭主要依靠铰链和锁具。

铰链使车门可以在一定角度范围内开启和关闭，同时可以保持车门的稳定性和密封性。

锁具用于固定车门，并确保车门在关闭时的安全性和密封性。

车门工艺还需要考虑车门的防护性能。

为了提高车门的碰撞安全性，车门上通常会安装补强件和防撞梁。

补强件位于车门内部，可以有效分散碰撞时产生的冲击力，减少车内乘客的伤害。

防撞梁则位于车门的前后部位，用于吸收车辆侧面碰撞时的能量，起到保护车内乘客和车身的作用。

总之，车门的工艺是汽车制造中不可忽视的一环。

通过冲压、折弯、焊接、涂装和总装等多个工艺环节，可以制造出坚固、耐用、外观优美的车门。

与此同时，车门工艺还需要考虑开启和关闭的功能、防护性能等方面，以保证车门的安全性和使用性能。

汽车车门铰链生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!汽车车门铰链是汽车门系的重要组成部分，它直接影响着汽车的安全性和舒适性。

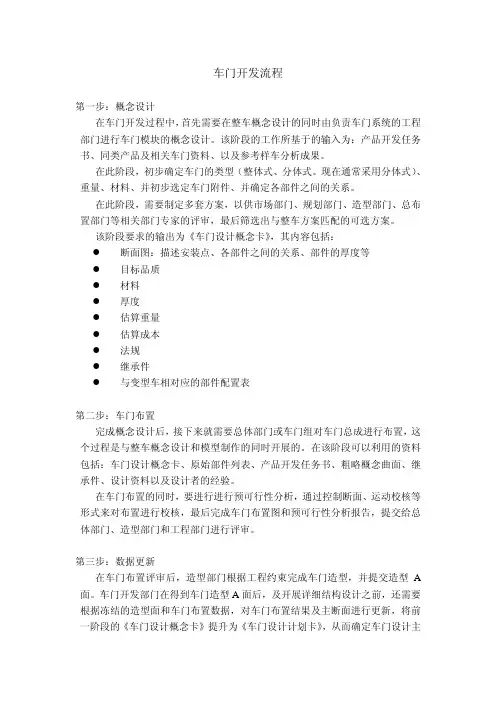

车门开发流程第一步：概念设计在车门开发过程中，首先需要在整车概念设计的同时由负责车门系统的工程部门进行车门模块的概念设计。

该阶段的工作所基于的输入为：产品开发任务书、同类产品及相关车门资料、以及参考样车分析成果。

在此阶段，初步确定车门的类型（整体式、分体式。

现在通常采用分体式）、重量、材料、并初步选定车门附件、并确定各部件之间的关系。

在此阶段，需要制定多套方案，以供市场部门、规划部门、造型部门、总布置部门等相关部门专家的评审，最后筛选出与整车方案匹配的可选方案。

该阶段要求的输出为《车门设计概念卡》，其内容包括：z断面图：描述安装点、各部件之间的关系、部件的厚度等z目标品质z材料z厚度z估算重量z估算成本z法规z继承件z与变型车相对应的部件配置表第二步：车门布置完成概念设计后，接下来就需要总体部门或车门组对车门总成进行布置，这个过程是与整车概念设计和模型制作的同时开展的。

在该阶段可以利用的资料包括：车门设计概念卡、原始部件列表、产品开发任务书、粗略概念曲面、继承件、设计资料以及设计者的经验。

在车门布置的同时，要进行进行预可行性分析，通过控制断面、运动校核等形式来对布置进行校核，最后完成车门布置图和预可行性分析报告，提交给总体部门、造型部门和工程部门进行评审。

第三步：数据更新在车门布置评审后，造型部门根据工程约束完成车门造型，并提交造型A 面。

车门开发部门在得到车门造型A面后，及开展详细结构设计之前，还需要根据冻结的造型面和车门布置数据，对车门布置结果及主断面进行更新，将前一阶段的《车门设计概念卡》提升为《车门设计计划卡》，从而确定车门设计主断面，冻结车门布置结果。

在此阶段需要工艺部门参与评审，以保证其可行性。

第四步：详细设计阶段在车门造型及车门布置冻结后，就可以开展车门系统各部件的详细结构设计了。

在此阶段要依据确定的主断面，发挥CAD系统（CATIA）设计模板的作用，以提高建模效率。

在此阶段，需要由工艺部门同步进行SE分析，可确保所设计零部件的可加工性。

汽车生产工艺流程图汽车生产工艺流程图汽车生产工艺流程图是汽车生产过程中各个环节的有机组合和排列，以图形的形式展示出来，便于人们理解和记忆。

下面是一个简单的汽车生产工艺流程图，包含了汽车生产的一些基本环节。

1. 零部件制造：汽车生产的第一步是制造各种零部件，包括发动机、变速器、底盘等。

这些零部件由专门的供应商生产，并按照汽车厂商的要求进行品质管理。

2. 零部件检验：零部件制造完成后，需要进行质量检验，确保每个零部件符合标准要求。

检验包括外观检查、尺寸测量、功能测试等。

3. 零部件入库：通过质量检验的零部件将被送入仓库，并按照不同型号和规格进行分类和存储，以便后续生产使用。

4. 车身焊接：汽车的车身是由多个零部件焊接而成的。

首先，将车身底板焊接在一起，然后将车身侧面和顶部的零部件加入进来，最后进行点焊和线焊，确保整个车身的稳定性和强度。

5. 补强结构和装配：车身焊接完成后，将进行补强结构的装配，包括安装车身柱、横梁、门框等，以增强整车的抗震性能。

同时，还要进行一些必要的装配工作，如安装车窗、车门、灯具等。

6. 涂装：涂装是给汽车车身上色的过程，它不仅能增加汽车的外观美观性，还能防止车身腐蚀和氧化。

涂装分为底漆、面漆和清漆三个步骤，每个步骤都需要经过喷涂、烘干和磨光等环节。

7. 总装：在涂装完成后，开始进行汽车的总装工作。

总装包括安装发动机、变速器、底盘、车厢等部件，以及安装各种控制系统和电子设备，如刹车系统、空调系统、音响系统等。

8. 质量检验：在总装完成之后，对整车进行全面的质量检验，确保每辆车都符合标准要求。

检验内容包括外观检查、功能测试、路试等。

9. 上市销售：通过质量检验合格的车辆，被送往车辆的销售渠道，如经销商等进行销售。

同时，还需要进行相关的手续办理，如车辆登记、保险等。

总结：汽车生产工艺流程图是汽车生产过程中的一个重要工具，它将汽车生产过程中的各个环节有机地组合在一起，让人们可以一目了然地了解整个流程。

汽车整车生产四大工艺流程图
第一道：冲压工艺
目标：生产出各种车身冲压零部件
下面是整齐码放的一卷卷的汽车专用钢板，厚度在1.0mm 至1.2mm 不等。

这一卷卷的钢板，接下来就将会发生神奇的变化。

首先要把整卷钢板裁剪成大小不等的几块后，分类整理，以便有各自不同的用处。

大小不等的钢材，要经过一道切边工序。

然后分配到各个冲压机
上，进行下一步工序。

平整的钢材经过冲压机重新塑造，被压制成车身上的各种冲压部件。

压制好的前翼子板，整齐放在成品区待用。

压制成型的车辆侧车身
至此，一批批的汽车钢板就变成了形状结构复杂的车身零部件。

接下来他们就被送到了焊接车间，进入了下一道工序。

第二道：焊接工艺
目标：将各种车身冲压部件焊接成完成的车身
每一道焊接完成后，工人师傅都要仔细检查焊接情况。
