钢结构用高强度大六角螺栓
“钢结构用高强度大六角头螺栓连接副”属于“钢结构摩擦型高强度螺栓连接”使用的连接件。
一：连接副材料
1：高强度螺栓性能等级：10.9S
≤M24 材料20MnTiB 材料标准GB/T 3077 ML20MnTiB 材料标准GB/T 6478 ≤M30 材料35VB
2：螺母性能等级10H
材料45# 材料标准GB/T 699
3：垫圈HRC 35-45
材料45# 材料标准GB/T 699
二：连接副的扭矩系数
高强度大六角螺栓连接副应按保证扭矩系数供货，同批连接副的扭矩系数平均值0.110-0.150 扭矩系数标准偏差应小于0.01%，同一连接副包括1个螺栓2个垫圈，1个螺母，并应分属同批制造。
扭矩系数保证期为自出厂之日起6个月。
三：螺栓、螺母的螺纹，其基本尺寸按GB/T 169粗牙普通螺纹的规定，螺栓螺纹公差带按GB/T 197的6g。
螺母公差带按GB/T 197的6H.
钢结构用扭剪型高强度螺栓
一：扭剪型螺栓对材料的要求与大六角螺栓一样，为20MnTiB和35VB
二：扭剪型螺栓是按紧固轴力供货的，其具体要求为
三：扭剪型螺栓、螺母其螺纹尺寸公差等要求与大六角螺栓、螺母一样。
每一套连接副为１个螺栓，１个螺母，一个垫圈。
电弧螺椎焊用圆柱头螺钉
焊钉材料及其机械性能要求
焊钉不进行表面处理。

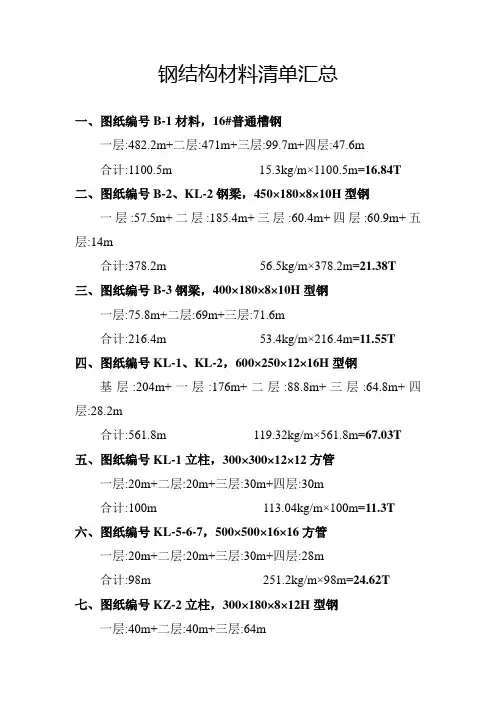

钢结构材料清单汇总一、图纸编号B-1材料，16#普通槽钢一层:482.2m+二层:471m+三层:99.7m+四层:47.6m合计:1100.5m 15.3kg/m×1100.5m=16.84T 二、图纸编号B-2、KL-2钢梁，450×180×8×10H型钢一层:57.5m+二层:185.4m+三层:60.4m+四层:60.9m+五层:14m合计:378.2m 56.5kg/m×378.2m=21.38T 三、图纸编号B-3钢梁，400×180×8×10H型钢一层:75.8m+二层:69m+三层:71.6m合计:216.4m 53.4kg/m×216.4m=11.55T 四、图纸编号KL-1、KL-2，600×250×12×16H型钢基层:204m+一层:176m+二层:88.8m+三层:64.8m+四层:28.2m合计:561.8m 119.32kg/m×561.8m=67.03T 五、图纸编号KL-1立柱，300×300×12×12方管一层:20m+二层:20m+三层:30m+四层:30m合计:100m 113.04kg/m×100m=11.3T 六、图纸编号KL-5-6-7，500×500×16×16方管一层:20m+二层:20m+三层:30m+四层:28m合计:98m 251.2kg/m×98m=24.62T七、图纸编号KZ-2立柱，300×180×8×12H型钢一层:40m+二层:40m+三层:64m合计:144m 52.75kg/m×144m=7.59T 八、图纸编号ZC-1支撑钢梁，300×250×8×12H型钢一层110.4m+二层:88m+三层:136m合计:334.4m 65.94kg/m×334.4m=22.05T九、连接板及肋板、埋板基层:1.62T+一层:2.57T+二层:5.45T+三层:4.44T+四层:0.49T +五层:0.82T合计:15.39T 十、标志杆材料：Φ600×10圆管147.89kg/m×30m 合计：4.44T 十一、钢结构专用连接螺栓（10.9级）1、屋面基层基础螺栓1200mm×Φ25，100套2、一层连接螺栓Φ20×50 1796套3、二层连接螺栓Φ20×50 2977套4、三层连接螺栓Φ20×50 1892套5、四层连接螺栓Φ20×50 540套6、五层连接螺栓Φ20×50 220套合计：7525套螺栓合计：7525套钢材合计：一+二+三+四+五+六+七+八+九+十=201.83T。
.8.5螺栓基础知识紧固件业界称之“工业之米”，其对于工业，相当于粮食对于人类。
紧固件分为标准件和异型件两大类。
一个国家的紧固件发展水平可以直接反映该国工业化程度。
其中，德国标准为国际公认的高标准，国际标准（ISO标准）中99.9%采用的是照搬德标，而我国紧固件标准的建立基础是国际标准。
标准件指由相关政府部门规定其属性并通过发布的使用的。
如国标，德标，美标，日标等。
异型件指根据工程需要按图纸加工的一些链接件。
如地脚螺栓，拉条等。
紧固件主要构成：螺栓：通常意义上与螺母配套使用。
螺母：通常为六角型紧垫片：通常为圆型配套螺母。
固件螺钉：不需要配备螺母。
螺柱：两头都带有螺纹，包括全螺纹螺柱。
专业术语1.规格：即形状大小。
通常包括直径和长度。
螺栓、螺钉、螺柱（常见紧固件）表述方式如下(例)：M20*70“M”表示“米”制螺纹（即国家标准螺纹）；数字“20”代表螺栓直径；数字“70”代表螺栓长度。
均以毫米（mm）计算，且螺栓、螺钉长度不含头部尺寸，螺柱则通常表示全长或有效长度（GB/T898/899通常表示的长度不含栽入部分，详见五金手册）。
M30*2*280称为细扣螺栓，中间2表示螺纹经螺母常见表述方式如下：（例）M20同螺栓，“M”表示米制螺纹（即国家标准螺纹），数字“20”则表示内螺纹中径，与相同直径的垫圈的表述方式：2.执行标准：其具体规定了标准件的形状、光滑度，硬度指标力学性能等标准，有的标准对材质，工艺也有明确的规定，其函盖了某种标准件的绝大部分信息。
（有国标、非标美标日标德标欧标ISO国际标准）3.材质：就是原材料的化学成分，分为普碳钢、中碳钢、合金钢等。
4.级别：特指螺栓的强度。
5.力学性能：又说机械性能，包括硬度，屈服度，伸长率，断面率等6.表面处理：指给紧固件表面做特殊处理以达到防腐蚀或美观的效果。
发黑，镀锌等。
螺栓螺栓的种类有：6.六角螺栓：栓头为六角形；包括钢结构用大六角螺栓和普通外六角。

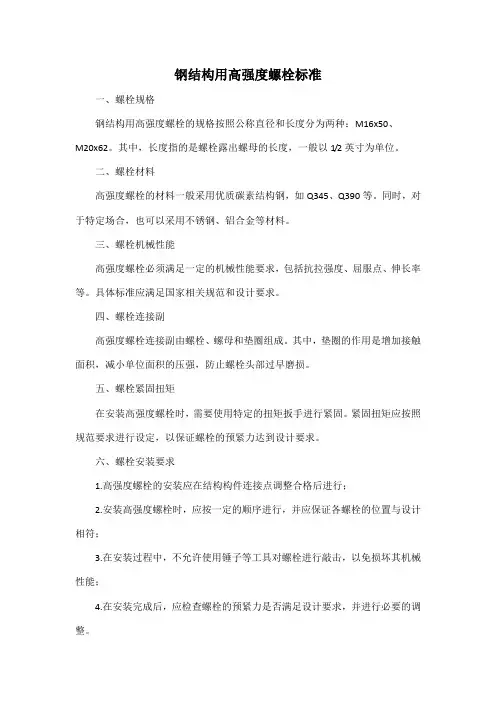

钢结构用高强度螺栓标准一、螺栓规格钢结构用高强度螺栓的规格按照公称直径和长度分为两种：M16x50、M20x62。
其中，长度指的是螺栓露出螺母的长度，一般以1/2英寸为单位。
二、螺栓材料高强度螺栓的材料一般采用优质碳素结构钢，如Q345、Q390等。
同时，对于特定场合，也可以采用不锈钢、铝合金等材料。
三、螺栓机械性能高强度螺栓必须满足一定的机械性能要求，包括抗拉强度、屈服点、伸长率等。
具体标准应满足国家相关规范和设计要求。
四、螺栓连接副高强度螺栓连接副由螺栓、螺母和垫圈组成。
其中，垫圈的作用是增加接触面积，减小单位面积的压强，防止螺栓头部过早磨损。
五、螺栓紧固扭矩在安装高强度螺栓时，需要使用特定的扭矩扳手进行紧固。
紧固扭矩应按照规范要求进行设定，以保证螺栓的预紧力达到设计要求。
六、螺栓安装要求1.高强度螺栓的安装应在结构构件连接点调整合格后进行；2.安装高强度螺栓时，应按一定的顺序进行，并应保证各螺栓的位置与设计相符；3.在安装过程中，不允许使用锤子等工具对螺栓进行敲击，以免损坏其机械性能；4.在安装完成后，应检查螺栓的预紧力是否满足设计要求，并进行必要的调整。
七、螺栓防腐处理高强度螺栓的防腐处理对于其使用寿命和结构安全至关重要。
一般采用镀锌、喷塑等防腐处理方式，以提高螺栓的耐腐蚀性能。
八、螺栓验收标准1.螺栓规格应符合设计要求，表面无损伤、锈蚀；2.螺栓的机械性能应符合国家相关规范和设计要求；3.螺栓连接副应完好无损，垫圈与螺母配合良好；4.螺栓紧固扭矩应满足设计要求；5.防腐处理应完好，无明显缺陷；6.验收时，应对每个螺栓进行预紧力测试，确保其满足设计要求。
钢结构螺栓标准一、尺寸和公差本标准中的钢结构螺栓尺寸和公差符合ISO 898-1和ISO 898-2标准。
其中，螺栓直径为M12、M16、M20、M24、M30、M36等，公差等级为10.9级。
二、化学成分钢结构螺栓的化学成分应符合相关国家标准的规定，如GB/T 3098.1-2010《紧固件机械性能螺栓、螺钉和螺柱》等。
其中，碳含量应在0.17%-0.25%之间，硅含量应在0.15%-0.40%之间，锰含量应在0.65%-1.1%之间，磷含量应在0.09%-0.12%之间，硫含量应在0.05%-0.1%之间。
三、机械性能钢结构螺栓的机械性能应符合相关国家标准的规定，如GB/T 3098.1-2010《紧固件机械性能螺栓、螺钉和螺柱》等。
在抗拉强度方面，应不小于940MPa；在屈服强度方面，应不小于740MPa；在伸长率方面，应不小于12%。
四、螺纹钢结构螺栓的螺纹应符合相关国家标准的规定，如GB/T 196-2003《普通螺纹基本尺寸》等。
其中，螺纹直径与螺距应符合ISO标准，如M12螺纹直径为12×1.75mm，M24螺纹直径为24×2mm等。
五、头部形状和尺寸钢结构螺栓的头部形状和尺寸应符合相关国家标准的规定，如GB/T 3098.1-2010《紧固件机械性能螺栓、螺钉和螺柱》等。
其中，六角头螺栓的头部应为正六边形，支承面与侧面应为90°，支承面的顶面与侧面应为45°。
六、表面处理钢结构螺栓的表面处理应符合相关国家标准的规定，如GB/T 3098.1-2010《紧固件机械性能螺栓、螺钉和螺柱》等。
其中，镀锌、喷漆等防腐处理应符合设计要求和使用环境。
七、检验方法钢结构螺栓的检验方法应符合相关国家标准的规定，如GB/T 3098.1-2010《紧固件机械性能螺栓、螺钉和螺柱》等。
其中，外观检查应采用目视或放大镜等方法；尺寸检查应采用卡尺、千分尺等方法；力学性能试验应采用拉伸试验机等方法。
螺栓连接------专题一、连接分类：主要类型：1、普通螺栓；2、高强度螺栓；3、锚栓；4、栓钉（也称：剪力钉）。
1、普通螺栓：采用国标《紧固件机械性能、螺栓、螺钉和螺柱》（GB3098-2000）的规定，根据其加工精度分为六角头螺栓1）A级；2）B级；3）C级。
1）A级螺栓：见《六角头螺栓—A级和B级》（FB/T5782-2000）通常采用5.6级和8.8级钢。
A级螺栓规格较小：公称直径d≤24mm，螺杆公称长度L≤10d或L≤150mm(按较小值)。
A级螺栓表面须经车床加工，精度高且尺寸准确（只允许-0.18~ -0.25的负偏差），螺栓孔须采用1类孔，孔径仅比杆径约大0.3~0.5mm，故受力时变形小，受剪性能较好。
但制造、安装费工，造价相对较高，已逐渐被高强度螺栓取代。
2）B级螺栓：见《六角头螺栓—A级和B级》（FB/T5782-2000）通常采用5.6级和8.8级钢。
B级螺栓规格较大：公称直径d＞24mm，螺杆公称长度L＞10d或L＞150mm(按较小值)。
B级螺栓表面须经车床加工，精度高且尺寸准确（只允许-0.18~ -0.25的负偏差），螺栓孔须采用1类孔，孔径仅比杆径约大0.3~0.5mm，故受力时变形小，受剪性能较好。
但制造、安装费工，造价相对较高，已逐渐被高强度螺栓取代。
3）C级螺栓：见《六角头螺栓—C级》（FB/T5780-2000）通常采用4.6级钢。
C级螺栓规格较多。
C级螺栓由于强度较低，紧固件的预拉力不能太大，故在连接件间施加的压紧力不大，因此其间的摩擦力也不大；C级螺栓一般用圆钢压制而成，表面不经特别加工，不仅粗糙且尺寸误差大，螺栓孔一般仅采用2类孔，孔径允许偏差0~1.0mm，加上设计孔径比螺栓公称直径d大1.5~3mm，这样孔径将比杆径大1.5~4mm，故C级螺栓在垂直其杆轴方向的受剪性能较差。
但C级螺栓在沿其杆轴方向的受拉性能却较好，故宜将其用于沿其杆轴方向的受拉连接中。
钢结构的连接-螺栓钢结构的连接-螺栓1. 引言钢结构连接是钢结构设计和施工中的重要环节。
螺栓连接是一种常用的连接方式，它具有承载能力强、安装方便等优点，在钢结构工程中得到广泛的应用。
本文就钢结构的连接-螺栓进行详细介绍和解析。
2. 螺栓连接的基本原理2.1 螺栓的组成及分类螺栓由螺杆、螺母和垫圈组成，根据螺杆和螺母的形状和罗纹特征，可以将螺栓分为普通螺栓、高强度螺栓和特殊螺栓等几类。

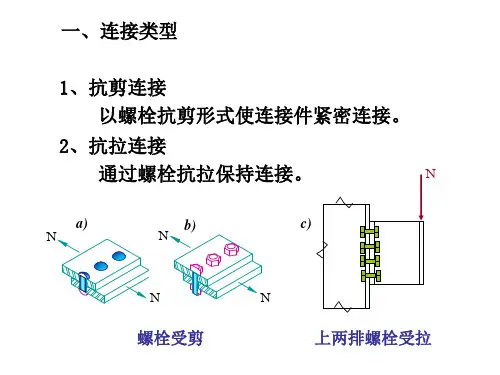

2.2 螺栓连接的受力特点螺栓连接受力主要包括剪切力、压力和拉力，不同受力情况下，需要采取不同的螺栓连接方式和计算方法。
3. 螺栓连接的设计与计算3.1 螺栓的选用根据钢结构的受力特点和设计要求，选择适当的螺栓规格和等级进行连接。
考虑到安装的便捷性和经济性，还需考虑螺栓的标准化和模块化。
3.2 螺栓的预紧力和紧固力控制螺栓连接的预紧力和紧固力控制是保证连接质量和可靠性的关键。
本章介绍螺栓的预紧力计算方法、螺栓松动的问题及解决办法。
3.3 磨擦型和非磨擦型连接根据钢结构连接的要求和设计荷载，螺栓连接可以采取磨擦型或者非磨擦型的连接方式。
本章介绍了两种连接方式的原理、计算方法和合用范围。
4. 螺栓连接的施工要点4.1 螺栓的安装顺序和步骤在钢结构的安装过程中，正确的螺栓安装顺序和步骤是保证连接质量的重要因素。
本章介绍了螺栓连接的安装要点和注意事项。
4.2 螺栓连接的检验与验收为了确保螺栓连接的质量和可靠性，需要进行相应的检验和验收工作。
本章介绍了螺栓的常见质量问题和检验方法。
5. 螺栓连接的局限性与发展趋势螺栓连接作为一种常用的钢结构连接方式，也存在一些局限性。
本章介绍了螺栓连接的局限性，并展望了未来螺栓连接发展的趋势和改进方向。
6. 扩展内容1、本文档所涉及附件如下：- 图表1：螺栓连接示意图- 图表2：螺栓连接的受力示意图- 表格1：常见螺栓规格和等级对照表- 表格2：螺栓预紧力计算表2、本文档所涉及的法律名词及注释：- 钢结构：指由钢材构成的结构体系。
钢结构螺栓的分类钢结构连接用螺栓性能等级分 3.6 、 4.6 、 4.8 、5.6、6.8 、 8.8 、 9.8 、10.9、12.9等 10 余个等级，其中8.8 级及以上螺栓材质为低碳合金钢或中碳钢并经热处理火、回火），通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度强比值。
例如：性能等级 4.6 级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa 级；2、螺栓材质的屈强比值为0.6（淬值和屈3、螺栓材质的公称屈服强度达400 X 0.6=240MPa级性能等级 10.9 级高强度螺栓，其材料经过热处理后，能达到：1、拉强度达 1000MPa 级；2、螺栓材质的屈强比值为0.9 ;3、螺栓材质的公称屈服强度达1000 X 0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。
强度等级所谓8.8 级和 10.9 级是指螺栓的抗剪切应力等级为8.8GPa 和10.9GPa , 8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用 "X.Y" 表示强度的， X*100= 此螺栓的抗拉强度，X*100*（Y/10 ）二此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度 =丫/10 ）如 4.8 级则此螺栓的抗拉强度为：400MPa ；屈服强度为： 400*8/10=320MPa 。
另：不锈钢螺栓通常标为 A4-70 , A2-70材料分类代号，“A2 ”示的是材料组别，即奥氏体钢第二组A2,—般是304一类材料， A4 指 316L 50,70 表示产品的性能等级，其数字为公称抗拉强度的1/10SA--表示奥氏体不锈钢，C-- 表示马氏体不锈钢度量：当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（、厘米（ cm ）、毫米（ mm ）等，在欧州、我国及日本等东南亚地区使用较多，另种为英制，计量单位主要为英寸（ inch ），相当于我国旧制的市寸，在美国、英美国家使用较多。
钢结构大六角螺栓标准钢结构大六角螺栓标准是指用于连接钢结构的一种紧固件，它具有强度高、耐腐蚀、抗震性好等特点，被广泛应用于建筑、桥梁、机械制造等领域。
本文将介绍大六角螺栓的标准。
一、大六角螺栓的分类大六角螺栓按其材质分为普通碳素钢和合金钢两种。
按其强度等级分为4.8、8.8、10.9和12.9四个等级。
其中4.8级强度最低，12.9级强度最高。
二、大六角螺栓的标准大六角螺栓的标准有很多，常见的有GB/T 1228-2006、GB/T 3632-2008、GB/T 5782-2000等。
这些标准规定了大六角螺栓的尺寸、强度等级、材质、表面处理等要求。
1. GB/T 1228-2006GB/T 1228-2006标准规定了M12~M36大六角螺栓的尺寸、强度等级、材质和表面处理等要求。
其中，4.8级和8.8级大六角螺栓的表面处理可以采用镀锌或磷化处理，10.9级和12.9级大六角螺栓的表面处理则必须采用热浸镀锌处理。
2. GB/T 3632-2008GB/T 3632-2008标准规定了M12~M36大六角螺栓的尺寸、强度等级、材质和表面处理等要求。
与GB/T 1228-2006标准相比，GB/T 3632-2008标准增加了10.9S和12.9S两个强度等级，同时对表面处理也做了更为详细的规定。
3. GB/T 5782-2000GB/T 5782-2000标准规定了M5~M64大六角螺栓的尺寸、强度等级、材质和表面处理等要求。
与GB/T 1228-2006和GB/T 3632-2008标准相比，GB/T 5782-2000标准涵盖了更广泛的尺寸范围。
三、大六角螺栓的使用在使用大六角螺栓时，需要注意以下几点：1. 大六角螺栓的紧固力矩应按照标准要求进行控制，不得超过规定范围。
2. 大六角螺栓的安装应采用专用扳手或扭力扳手进行，以确保紧固力矩的准确性。
3. 大六角螺栓在安装前应进行检查，如发现裂纹、变形、损伤等情况应及时更换。
【4-1】试验算图4-56（a）所示牛腿与柱连接的对接焊缝强度。
荷载设计值F=200kN,钢材Q235,焊条E43型，手工焊，无引弧板，焊缝质量三级。
（提示：假定剪力全部由腹板上的焊缝承受。
须验算A点的弯曲拉应力和B、C点的折算应力。
注意C点承受弯曲压应力和剪应力，故其折算应力不大于1.1f c w,而承受弯曲拉应力的B点，其折算应力不大于1.1f t w）。
解题思路：根据已知条件，此牛腿与柱的连接焊缝（题图4-56a）承受偏心力F产生的弯矩M=Fe与剪力V=F的共同作用，其中e=200mm。
弯矩所在的平面与焊缝截面垂直。
因假定剪力全部由腹板上的焊缝承受，故剪应力可按腹板焊缝计算截面的平均剪应力计算。
再者，质量三级的对接焊缝的抗拉强度设计值相对较低，故一般应验算受拉区A点的最大正应力，B点正应力，且该点同时还受有剪应力作用,须按该点的强度条件验算其折算应力。
但本题焊缝截面对x—x轴不对称，中和轴偏上，故最低点C处受压正应力超过焊缝截面的受拉正应力，且该点同时还受有剪应力作用。
因此，须按该点的强度条件验算其折算应力。
验算时应使该点的折算应力不大于1.1倍焊缝抗压强度设计值。
【解】1.确定对接焊缝计算截面的几何特征焊缝的截面与牛腿的相等，但因无引弧板和引出板，故须将每条焊缝长度在计算时减去2t。
（1）计算中和轴的位置（对水平焊缝的形心位置取矩）cmycmyCA1.219.9319.95.01)120(1)130(5.151)130(=-==+⨯-+⨯-⨯⨯-=（2）焊缝计算截面的几何特征全部焊缝计算截面的惯性矩全部焊缝计算截面的抵抗矩矩332271.2147904849.94790cmyIWcmyIWCwCwAwAw======腹板焊缝计算截面的面积422347904.91)120(1.61)130()130(1121cm Iw=⨯⨯-+⨯⨯-+-⨯⨯=2291)130(cmA ww=⨯-=2.验算焊缝强度（1）A点2）B点（折算应力3）C点（折算应力【4-2】试设计图4-57所示连接中的角钢与节点板间的角焊缝“A”。
轴心拉力设计值Ｎ=420kN(静力荷载),钢材Q235, 手工焊，焊条E43型。
解题思路：根据已知条件，由焊缝代号可知，角钢与节点板间的角焊缝“A”为两侧焊。
由图形标注可知，角钢为长肢相拼。
由角焊缝的构造要求，确定焊脚尺寸h f，由公式求出肢背和肢尖焊缝承担的内力N1、N2，然后由公式求出肢背和肢尖焊缝l w1、l w2，考虑起弧落弧的影响，每条焊缝的实际长度等于计算长度加上2h f。
取5 mm的倍数。
【解】取h f=6mm≤h fmax≤t min=6mm（角钢肢尖）<h fmax=1.2t min=1.2×6=7.2mm（角钢肢背）>h fmin=采用两侧焊。
肢背和肢尖焊缝分担的内力为：肢背和肢尖焊缝需要的焊缝实际长度【4-3】试验算习题4-2连接中节点板与端板间的角焊缝“B”的强度。
解题思路：根据已知条件，由图形标注可知，节点板与端板间为T形连接。
焊缝长度为400 mm，位于节点板两侧，有两条焊缝。
由焊缝代号可知，节点板与端板间的角焊缝“B”为焊脚尺寸h f，=7mm的两条焊焊，承受斜向偏心力N作用，计算时将斜向偏心力N向焊缝形心简化，得弯矩M和轴力N，剪力V，由计算公式，进行焊缝强度验算。
【解】mmt7.4105.15.1max==kNNN14742035.02211=⨯==η220mmmm,13.2156216067.0227327.0211取=⨯+⨯⨯⨯=+⨯=fwffwhfhNl125mmmm,38.1216216067.021014727.02322取=⨯+⨯⨯⨯⨯=+⨯=fwffw hfhNl1.将斜向力N向焊缝形心简化得：【4-7】图4-60示一用M20C级的钢板拼接，钢材Q235,d0=22mm。
试计算此拼接能承受的最大轴心力设计值N。
解题思路：根据已知条件，该拼接为受剪螺栓连接。
确定其承受的最大轴心力设计值应分别按螺栓、构件和连接盖板计算，然后取三值中的较小者。
螺栓的承载力设计值应由单个螺栓的受剪承载力设计值和承压承载力设计值中的较小者乘以连接一侧的螺栓数目确定。
因接头外端为错列布置，构件的承载力可能由Ⅰ—Ⅰ、Ⅱ—Ⅱ或Ⅲ—Ⅲ截面的强度控制。
Ⅳ—Ⅳ截面虽开孔较多，但已有［（n1+n2）/n］N的力被前面螺栓传走，受力较小，因此只须确定前面三个截面的承载力设计值来进行判别，并取其中较小者。
连接盖板在Ⅴ—Ⅴ截面受力最大，因在此处构件已将全部的轴心力传给了拼接板，故拼接板的承载力设计值应由其确定。
【解】1.螺栓所能承受的最大轴心力设计值单个螺栓受剪承载力设计值：查《钢结构》表4-9，f v b=140N/mm2kNfdnN bvvbv9.87101140422422=⨯⨯⨯⨯==ππ单个螺栓承压承载力设计值：查《钢结构》表4-9，f c b=305N/mm2kNtfdN bcbc4.851013054.12=⨯⨯⨯==∑取N min b=N c b=85.4kN ，连接螺栓所能承受的最大轴心力设计值：N=n N min b=9×85.4=768.6kN2.构件所能承受的最大轴心力设计值设螺栓孔径d0=21.5mmⅠ—Ⅰ截面净截面面积为211324.1)15.2125()(cmtdnbAn=⨯⨯-=-=Ⅱ—Ⅱ截面净截面面积为2221221146.29]15.235.75.4)13(52[])1(2[cmtdneaneAn=⨯-+-+⨯=-+-+=XⅢ—Ⅲ截面净截面面积为A nⅢ=(b-nⅢd0)t=(25-2×2.15)×1.4=28.98cm2三个截面的承载力设计值分别为：按式Ⅰ—Ⅰ截面：N=A n1f=32×102×215=688000N=688kNⅡ—Ⅱ截面:N=AnⅡ=29.46×102×215=633400N=633.4kNⅢ—Ⅲ截面:因前面Ⅰ—Ⅰ截面已有n1个螺栓传走了(n1/n)N的力，故有Nnn⎪⎭⎫⎝⎛-11=A nⅢf即kNNnnfAN n7017010009112151098.281213==⎪⎭⎫⎝⎛-⨯⨯=⎪⎭⎫⎝⎛-=构件所能承受的最大轴心力设计值按Ⅱ—Ⅱ截面N=633.4kN3.连接盖板所能承受的轴心力设计值（按V—V截面确定）A n v=(b-n v d0)t=(25 - 3×2.15)×2×0.8=29.68cm2N= A n v f=29.68×102×215=638.1kN通过比较可见，该拼接能承受的最大轴心力设计值应按构件Ⅱ—Ⅱ截面的承载能力取值，即N max=633.4kN。
再者，若连接盖板不取2块8mm厚钢板而取2块7mm，即与构件等厚，则会因开孔最多其承载力最小。
【4-8】试计算图4-61所示连接中C级螺栓的强度。
荷载设计值F=45kN,螺栓M20，钢材Q235。
(a)解题思路：由图可知，此连接中的螺栓承受由斜向偏心力F产生的力矩T和剪力V、轴心力N的共同作用，为受剪螺栓。
可先将F力分解为N、V并向螺栓群形心简化，可与题图4-61(b)所示的T=Ne y+Ve x、N、V单独作用等效。
