快学起来!独立基础条形基础等的平法总结!

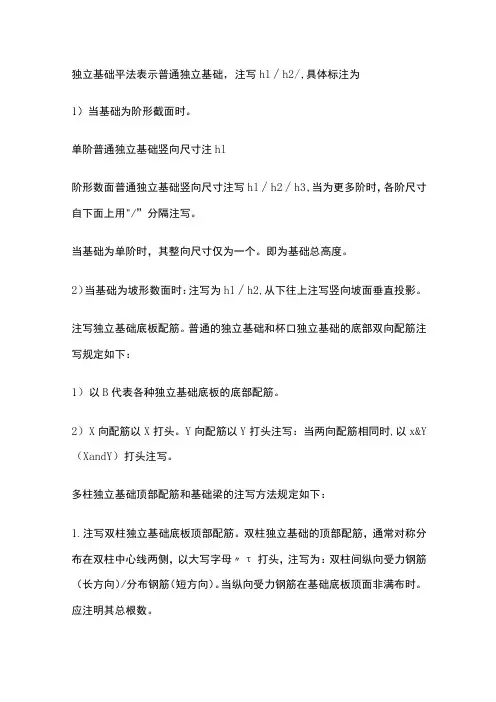

独立基础平法表示普通独立基础，注写hl∕h2/,具体标注为1）当基础为阶形截面时。

单阶普通独立基础竖向尺寸注hl阶形数面普通独立基础竖向尺寸注写hl∕h2∕h3,当为更多阶时，各阶尺寸自下面上用"/”分隔注写。

当基础为单阶时，其整向尺寸仅为一个。

即为基础总高度。

2）当基础为坡形数面时：注写为hl∕h2,从下往上注写竖向坡面垂直投影。

注写独立基础底板配筋。

普通的独立基础和杯口独立基础的底部双向配筋注写规定如下：1）以B代表各种独立基础底板的底部配筋。

2）X向配筋以X打头。

Y向配筋以Y打头注写：当两向配筋相同时,以x&Y （XandY）打头注写。

多柱独立基础顶部配筋和基础梁的注写方法规定如下：1.注写双柱独立基础底板顶部配筋。

双柱独立基础的顶部配筋，通常对称分布在双柱中心线两侧，以大写字母〃τ打头，注写为：双柱间纵向受力钢筋（长方向）/分布钢筋（短方向）。

当纵向受力钢筋在基础底板顶面非满布时。

应注明其总根数。

注写基础底面标高，当独立基础的底面标高与基础底面基准标高不同时,应将独立基础底面标高直接注写在“（）”内。

必要的文字注解：当独立基础的设计有特殊要求时，宜增加必要的文字注解。

例如,基础底板配筋长度是否采用减短方式等,可在该项内注明。

钢筋混凝土和素混凝土独立基础的原位标注，系在基础平面布置图上标注独立基础的平面尺寸。

对相同编号的基础，可选择一个进行原位标注，当平面图形较小时，可将所选定进行原位标注的基础按比例适当放大；其他相同编号者仅注编号即可。

独立基础的截面注写方式，又可分为截面标注和列表注写（需要结合截面示意图）2种表达方式。

采用截面注写方式。

应在基础平面布置图上对所有基础进行编号。

对单个基础进行截面标注的内容和形式，与传统单构件正投影表示方法相同，对于已在基平面布置图上原位标注清楚的该基础的平面几何尺寸。

在截面图上可不再重复表达。

对多个同类基础可来用列表注写（结合截面示意图）的方式进行集中表述。

结构识图——独立基础，条形基础，筏形基础，柱子前期发表的结构识图——独立基础，条形基础，筏形基础，柱子，并未收录到本专栏，读者反映查找不便，特汇编为一篇文章以成系列第一篇独立基础识图结构工程识图重点分五大部分：①基础、②柱（墙）、③梁、④板、⑤楼梯，其中基础又分为独立基础、桩基础、筏形基础等形式，先讲独立基础，见下图：图1：基础平面图【例1】识读某建筑独立基础平法施工图。

1、首先了解独立基础编号及其代表的形式，见下表：注：设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施，以确保独立基础的坡面浇筑成型、振捣密实。

2、图1为某建筑独立基础平法施工图平面图，从图中可以看出：（1）该建筑基础为普通独立基础，根据选用的符号分析是坡形截面和阶形截面两种形式。

图中普通独立基础有三种编号，分别为DJP01、DJP02、DJP03；阶形截面普通独立基础有一种编号，为DJJ01。

每种编号的基础选择了其中一个进行集中标注和原位标注。

（2）以DJP01为例进行识读。

从标注中可以看出该基础平面尺寸为2500mm×2500mm，竖向尺寸第一阶为300mm，第二阶尺寸为300mm，基础底板总厚度为600mm。

柱子截面尺寸为400mm×400mm。

基础底板双向均配置直径12mm的HRB335级钢筋，分布间距均为150mm。

各轴线编号以及定位轴线间距，图中都已标出。

第二篇条形基础识读1、条形基础。

当建筑物上部结构采用墙承重时，基础沿墙身设置，多做成长条形，这类基础称为条形基础或带形基础，一般用于多层混合结构、自建房等，如图2-1所示。

图2-1 条形基础2、基础的构造组成以条形基础为例，介绍一下基础的构造组成，如图2-2所示图2-2 条形基础的构造组成（1）地基地基是基础下面的土层，承受由基础传递的建筑物的全部荷载。

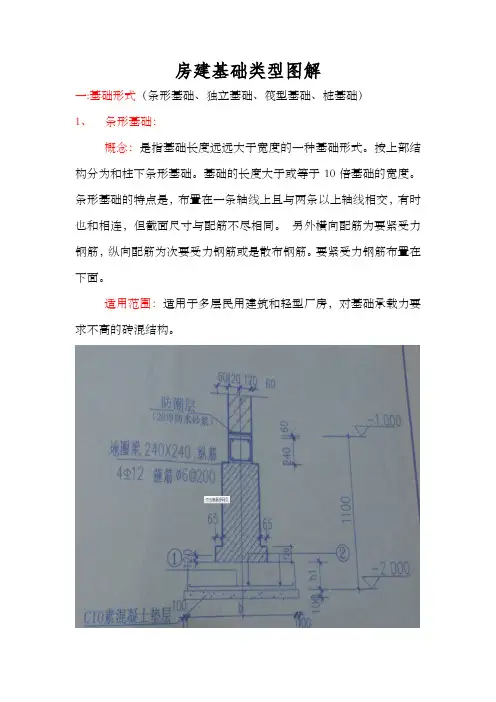

房建基础类型图解一:基础形式（条形基础、独立基础、筏型基础、桩基础）1、条形基础：概念：是指基础长度远远大于宽度的一种基础形式。

按上部结构分为和柱下条形基础。

基础的长度大于或等于10倍基础的宽度。

条形基础的特点是，布置在一条轴线上且与两条以上轴线相交，有时也和相连，但截面尺寸与配筋不尽相同。

另外横向配筋为要紧受力钢筋，纵向配筋为次要受力钢筋或是散布钢筋。

要紧受力钢筋布置在下面。

适用范围：适用于多层民用建筑和轻型厂房，对基础承载力要求不高的砖混结构。

2、独立基础：概念：独立基础分：阶形基础、坡形基础、3种。

独立基础经常使用形式有踏步形、锥形、杯形。

材料通常采纳钢筋混凝土、素混凝土等。

当柱为现浇时，独立基础与柱子是整浇在一路的；当柱子为预制时，通常将基础做成杯口形，然后将柱子插入，并用细石混凝土嵌固，现在称为杯口基础。

独立基础的特点一：一样只座落在一个十字轴线交点上，有时也跟其它条形基础，可是截面尺寸和配筋不尽相同。

独立基础若是座落在几个轴线上承载几个独立柱，叫做联合独立基础。

独立基础的特点二：基础之内的纵横两方向配筋都是，且长方向的一样布置在下面。

长宽比在3倍之内且底面积在20 m2之内的为(独立桩承台)。

适用范围：一样适用于楼层较矮的多层框架结构衡宇。

3:筏形(板)基础:概念:当建筑物上部荷载较大而地基承载能力又比较弱时，用简单的独立基础或条形基础已不能适应地基变形的需要，这时常将墙或柱下基础连成一片，使整个建筑物的荷载经受在一块整板上，这种满堂式的板式基础称筏形基础。

筏形基础由于其底面积大，故可减小基底压强，同时也可提高地基土的承载力，并能更有效地增强基础的整体性，调整不均匀沉降。

筏形基础分为平板式和梁板式，一样依照地基土质、上部结构体系、柱距、荷载大小及施工条件等确信。

平板式筏形基础的底板是一块厚度相等的钢筋混凝土平板。

板厚一样在~之间。

平板式基础适用于柱荷载不大、柱距较小且等柱距的情形。

底板的厚度能够按升一层加50mm初步确信，然后校核板的抗冲切强度。

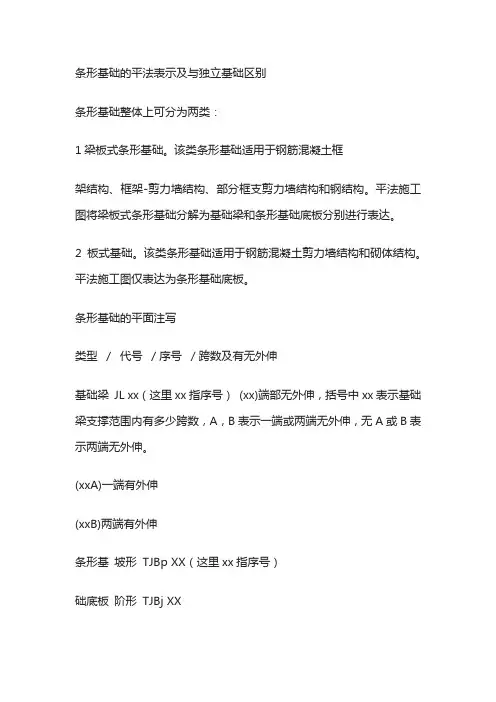

条形基础的平法表示及与独立基础区别条形基础整体上可分为两类：1梁板式条形基础。

该类条形基础适用于钢筋混凝土框架结构、框架-剪力墙结构、部分框支剪力墙结构和钢结构。

平法施工图将梁板式条形基础分解为基础梁和条形基础底板分别进行表达。

2板式基础。

该类条形基础适用于钢筋混凝土剪力墙结构和砌体结构。

平法施工图仅表达为条形基础底板。

条形基础的平面注写类型／代号／序号／跨数及有无外伸基础梁JL xx（这里xx指序号）(xx)端部无外伸，括号中xx表示基础梁支撑范围内有多少跨数，A，B表示一端或两端无外伸，无A或B表示两端无外伸。

(xxA)一端有外伸(xxB)两端有外伸条形基坡形TJBp XX（这里xx指序号）础底板阶形TJBj XX条形基础通常采用坡形截面或单阶形截面，坡形截面可看作节约两侧坡角的单阶形截面。

注写条形基础底板截面竖向尺寸1当条形基础底板为坡形截面时，注写为h1/h2，实为单阶形截面，坡形不可以认为是基梁，只是从下而上认为两个竖向高度，当为多阶时各阶尺寸自下而上以“/”分隔顺写。

2注写条形基础底板底部及顶部配筋以B打头，注写条形基础底板底部的横向受力钢筋；以T打头，注写条形基础底板顶部的横向受力钢筋；注写时，用“/”分隔条形基础底板的横向受力钢筋与纵向分布钢筋，斜杠后为分布筋。

当为双梁(或双墙)条形基础底板时，除在底板底部配置钢筋外，一般尚需在两根梁或两道墙之间的底板顶部配置钢筋，其中横向受力钢筋的锚固长度从梁的内边缘(或墙内边缘)起算。

条形基础底板的原位标注1.原位注写条形基础底板的平面尺寸。

原位标注b、bi，i=1，2……。

其中，b为基础底板总宽度，b为基础底板台阶的宽度。

当基础底板采用对称于基础梁的坡形截面或单阶形截面时，bi可不注。

条形基础的截面注写方式，又可分为截面标注和列表注写(结合截面示意图)两种表达方式。

对条形基础进行截面标注的内容和形式，与传统“单构件正投影表示方法”基本相同。

从计算设置学平法之六——基础的计算设置介绍基础主要包含：条形基础、独立基础、筏形基础、基础板带、集水坑、桩承台、柱墩。

条基中的钢筋有受力筋、分布筋；独基中主要有受力筋，有些会配置短向加强筋和柱间配筋，带短柱杯口独基在短柱中会配置纵筋和箍筋；筏基中一般有底筋、面筋、中间层筋、非贯通筋；基础板带主要有上下部受力筋；集水坑一般有底筋、面筋、坑壁水平筋、斜面钢筋；桩承台的钢筋有横向、纵向、侧面受力筋、加强筋；柱墩主要有纵筋、箍筋。

下面我们一起来学习一下基础中各构件的特点及钢筋的计算：一、算量基本方法：一、条形基础：1.受力筋：受力钢筋的长度应根据计算设置中所设定的计算方法进行计算：条基宽度>=设定值，L=条基宽度*0.9；条基宽度<设定值，L=条基宽度-2*bhc。

2.分布筋：条基分布钢筋的计算需要考虑条基的主次:主条基（贯通条基）：L=条基长度-2*bhc；次条基（非贯通条基）：（1）两端都与主条基相交：L=次条基净长度+2*L1；（2）一端与主条基相交：L=次条基净长度-bhc+L1。

次条基净长度：两端与主条基相交时为两相邻主条基之间的净空尺寸，一端与主条基相交时为次条基长度扣除相交的主条基的长度；L1取计算设置中的第8项所设置的值，系统默认为150。

二、独立基础：1.受力筋：受力钢筋的长度应根据计算设置中所设定的计算方法进行计算：还需要考虑钢筋的弯折设置：基础底长>=设定值，L=基础底长*0.9+2*弯折长度；基础底长<设定值，L=基础底长-2*bhc+2*弯折长度。

三、筏形基础：说明：基础板带的算法同筏板钢筋的算法，当遇到筏板变截面时，按照相应的筏板变截面节点计算；当筏板钢筋遇基础梁构件时，按照梁板式筏形基础节点计算；当筏板钢筋遇剪力墙构件时，按照平板式筏形基础节点计算，在此主要讲述梁板式筏板钢筋的计算。

1.端部构造：（1）端部等截面外伸：（2）端部变截面外伸：节点一：节点二：（3）端部无外伸节点：（4）中层钢筋端头节点（包含遇集水坑的情况）：2.变截面部位构造：（1）筏板顶部有高差：（2）筏板底部有高差：（3）筏板顶部、底部均有高差顶：顶部、底部的钢筋均按相对应的节点计算；（4）中间层钢筋变截面构造：3.筏板遇集水坑：按下图节点计算：4.筏板遇承台、独基、柱墩：按下图节点计算：相关计算原则：筏板钢筋扣减独立基础、桩承台：（1）当独基或桩承台与筏板顶面和底面都相交时，按实际的三维体计算筏板钢筋扣独基和承台；（2）当筏板/板的底标高与承台/独立基础相交或相切，则底筋取属性设置，且从筏板/板底标高与承台/独立基础相交位置进行扣减；筏板钢筋扣减柱墩：（1）对于下柱墩，优先按与筏板底标高相交的范围，计算筏板钢筋的扣减；当与筏板底面不相交，而与顶面相交时，按与顶面相交的范围计算钢筋扣减；（2）对于上柱墩，优先按与筏板顶标高相交的范围，计算筏板钢筋的扣减；当与筏板顶面不相交，而与底面相交时，按与底面相交的范围计算钢筋扣减。

快学起来！独立基础条形基础等的平法总结！种基础根据阶形和坡形截面又各分两种；对于普通基础，当为单柱时仅设置底部钢筋，当为双柱时要增加顶部钢筋或者增设基础梁和顶部钢筋，当为四柱时要设置两道基础梁和顶部钢筋（这个布置在两个梁之间）；条形基础分类：分为梁板式条形基础和板式条形基础；其中梁板式条形基础由基础梁和基础板组成，板式条形基础由基础圈梁和基础板组成（基础圈梁可没有）；注意条形基础是从独立基础演变过来的，也就是将独立基础拉长设置的，所以条形基础中的基础板与独立基础中的基础板是一样的设置，条形基础中的基础梁也是与独立基础中的基础梁类似设置；桩基础承台分类：分为承台板和承台梁；这里的承台板和承台梁基本同独立基础的；基础连梁和地下框架梁：基础连梁是连接以上基础的；地下框架梁是在以上基础上边设置的，但要低于正负0标高；一、平面制图规则1、独立基础：对于普通独立基础，基础板需要标注编号、竖向尺寸、底部配筋（顶部配筋如果是双柱等需要配置）、相对高差、其他必须注明的文字；另外如果有基础梁（双柱以上设置）需要对基础梁进行相应信息的标注；对于杯口独立基础，需要标注编号、竖向尺寸、底部配筋（顶部配筋是高杯口时要标注，另外如果是高杯口还要标注外壁和短柱配筋）（这里有一点需要注意，如果是双杯口的，如果杯壁小于400mm，则要增加杯壁的构造措施，竖向12@200钢筋伸入底部后弯折150，横向8@300钢筋）2、条形基础：基础板需要标注编号、竖向尺寸、底部配筋（顶部配筋同独立基础一样，只有双柱以上才需要配置）、相对高差、其他必须注明的文字；另外就是基础梁的信息标注，同上的说明；3、桩基础承台：承台板需要标注编号、竖向尺寸、底部配筋（顶部的同上）、相对高差、其他必要的文字说明；承台梁的标注同条形基础的；4、基础连梁和地下框架梁：同筏板基础中的梁标注；二、构造详图1、独立基础（仅有底部筋）的说明：底部钢筋如果基础宽度大于2500则中间的剪短10%交错布置，如果在此基础上偏心小于1250mm则此边通长布置；另外底部钢筋有时候要设置两种主筋，则较大直径的放在中间，较小的放在两边，两边的范围为长-短的1/2长度；2、独立基础（增加顶部筋）的说明：顶部钢筋标注中要写明数量和间距，以便于确定布置范围；顶部钢筋在柱边外侧的从柱中线算起锚入L，柱内的按柱内边算起锚入L；3、独立基础（增加基础梁）的说明：这里的配筋要求同筏板基础的梁，只说端头的锚固，采用弯折12d的措施；4、独立基础（高杯口的说明）：非高杯口的砼普通独立基础中的单柱；顶部配筋是杯口每侧设置的钢筋；外壁和短柱竖向钢筋是伸入底部弯折150mm，水平箍筋杯口一个间距，短柱范围一个间距，另外要提一点就是短柱内设置拉筋，规格同箍筋，隔一拉一，竖向间距同箍筋；5、条形基础基础板的说明：同独立基础的；6、条形基础基础梁的说明：同独立基础的；7、承台板及承台梁的说明：同独立基础的；8、基础连梁和地下框架梁的说明：同独立基础的；其实对于独立基础、条形基础、桩基础承台及连接的基础连梁和地下框架梁，都是以独立基础为基准进行扩神的，所以平法制图规则和构造详图基本相通。

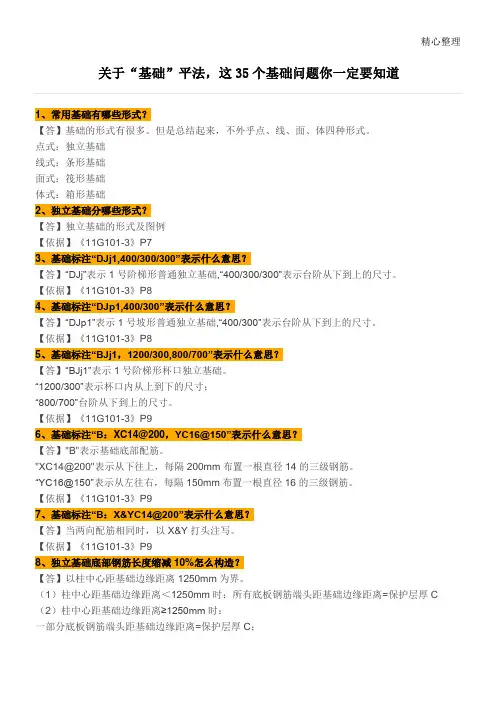

关于“基础”平法，这35个基础问题你一定要知道1、常用基础有哪些形式？【答】基础的形式有很多。

但是总结起来，不外乎点、线、面、体四种形式。

点式：独立基础线式：条形基础面式：筏形基础体式：箱形基础2、独立基础分哪些形式？【答】独立基础的形式及图例【依据】《11G101-3》P73、基础标注“DJj1,400/300/300”表示什么意思？【答】“DJj”表示1号阶梯形普通独立基础,“400/300/300”表示台阶从下到上的尺寸。

【依据】《11G101-3》P84、基础标注“DJp1,400/300”表示什么意思？【答】“DJp1”表示1号坡形普通独立基础,“400/300”表示台阶从下到上的尺寸。

【依据】《11G101-3》P85、基础标注“BJj1，1200/300,800/700”表示什么意思？【答】“BJj1”表示1号阶梯形杯口独立基础。

“1200/300”表示杯口内从上到下的尺寸；“800/700”台阶从下到上的尺寸。

【依据】《11G101-3》P96、基础标注“B：XC14@200，YC16@150”表示什么意思？【答】"B"表示基础底部配筋。

"XC14@200 "表示从下往上，每隔200mm布置一根直径14的三级钢筋。

“YC16@150”表示从左往右，每隔150mm布置一根直径16的三级钢筋。

【依据】《11G101-3》P97、基础标注“B：X &Y C14@200”表示什么意思？【答】当两向配筋相同时，以X&Y打头注写。

【依据】《11G101-3》P98、独立基础底部钢筋长度缩减10%怎么构造？【答】以柱中心距基础边缘距离1250mm为界。

（1）柱中心距基础边缘距离＜1250mm时：所有底板钢筋端头距基础边缘距离=保护层厚C（2）柱中心距基础边缘距离≥1250mm时：一部分底板钢筋端头距基础边缘距离=保护层厚C；另一部分底板钢筋端头距基础边缘距离=10%边长-C；这两种钢筋“隔一布一”；各边最外侧钢筋长度不缩减。
