立体车库分类及工作原理

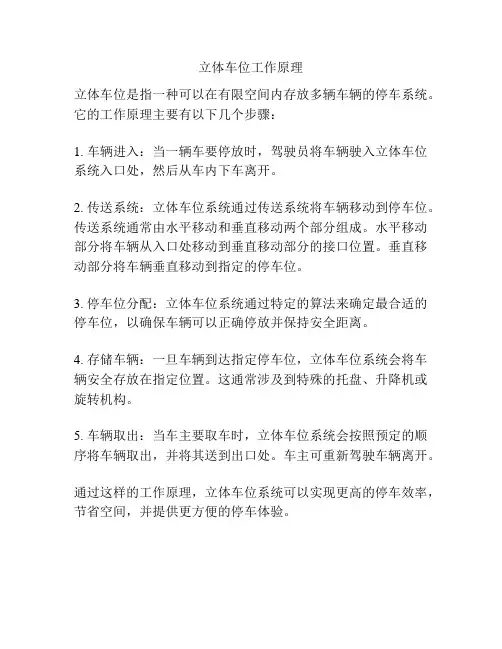

立体车位工作原理
立体车位是指一种可以在有限空间内存放多辆车辆的停车系统。

它的工作原理主要有以下几个步骤：
1. 车辆进入：当一辆车要停放时，驾驶员将车辆驶入立体车位系统入口处，然后从车内下车离开。

2. 传送系统：立体车位系统通过传送系统将车辆移动到停车位。

传送系统通常由水平移动和垂直移动两个部分组成。

水平移动部分将车辆从入口处移动到垂直移动部分的接口位置。

垂直移动部分将车辆垂直移动到指定的停车位。

3. 停车位分配：立体车位系统通过特定的算法来确定最合适的停车位，以确保车辆可以正确停放并保持安全距离。

4. 存储车辆：一旦车辆到达指定停车位，立体车位系统会将车辆安全存放在指定位置。

这通常涉及到特殊的托盘、升降机或旋转机构。

5. 车辆取出：当车主要取车时，立体车位系统会按照预定的顺序将车辆取出，并将其送到出口处。

车主可重新驾驶车辆离开。

通过这样的工作原理，立体车位系统可以实现更高的停车效率，节省空间，并提供更方便的停车体验。

立体车库的工作原理
立体车库是一种自动化停车系统，其工作原理主要包括以下几个步骤：
1. 车辆进入：驶入车库入口区域后，车辆被通过传感器或识别设备（如车牌识别、RFID等）检测到，并与系统进行通信。

2. 车位分配：系统会根据当前空闲车位的信息和车辆的需求，通过算法进行车位分配，从而确定车辆应该停放的层、区域和具体车位。

3. 停车移动：车辆被引导至指定的入口位置，然后由自动化设备（如电动托盘、机械臂等）接管车辆，并将其移动到应停放的位置上。

4. 停放与固定：车辆到达目标停车位后，自动化设备会将车辆固定在停车位上，以保证安全和稳定。

5. 车辆拾取：当车主需要取车时，通过系统的指示，自动化设备会释放停放的车辆，并将其移动到取车口或指定位置上。

6. 车辆离开：车辆被驶出车库后，通过传感器或识别设备的检测，系统更新车位的状态信息，并标记该位置为空闲状态。

整个过程中，立体车库系统需要借助各类传感器、控制设备、电动托盘和机械臂等设备进行操作和管理。

通过自动化控制，
能够提高停车效率，节省空间，并提供更加便捷和安全的停车体验。

立体停车场原理
立体停车场是一种创新的停车系统，它可以有效利用有限的地面空间，同时提供更多的停车位。

其基本原理是通过垂直升降机构将汽车从地面转移到停车场的不同层，以实现停车位的增加。

立体停车场由多个停车层组成，每个停车层都配备有垂直升降机构。

驾驶员将汽车驶入入口处，并将车辆停在指定的位置，然后离开车辆。

随后，升降机会将车辆提升到适当的层，以将车辆安全地存放在停车层的停车位上。

当车主想要取回车辆时，可以通过支付费用并提供合法身份证明，在指定的取车区域等待。

此时，升降机会将被选择的车辆送到地面上，并提供给车主。

立体停车场的优点包括节省地面空间、提供更多停车位、缩短停车时间以及提高停车效率。

相比传统的平面停车场，立体停车场的利用率更高，可以在相同的地面区域内容纳更多的车辆。

此外，车辆的垂直存储还可以提高车辆的安全性，减少盗窃和损坏的风险。

然而，立体停车场也存在一些缺点。

首先，建设和维护立体停车场的成本较高。

其次，升降机或其他机构的故障可能会导致车辆无法正常存放或取回。

此外，立体停车系统还需要相应的管理和监控系统来确保顺畅运作和安全性。

综上所述，立体停车场通过垂直升降机构将车辆从地面转移到
停车层，从而实现更多停车位的利用。

尽管存在一些缺点，但立体停车场仍然是一种有效的解决方案，可以满足城市停车需求并提高停车效率。

立体停车位工作原理
立体停车位是一种特殊的停车系统，工作原理如下：
1. 车辆入场：当车辆驶入立体停车位系统时，驾驶员将车停在指定位置，并关闭发动机。

2. 车辆定位：系统会使用传感器或摄像头等设备来准确测量车辆的长度、宽度和高度，并将这些数据输入计算机系统。

3. 车辆升降：根据车辆的尺寸和机械臂或电梯的调整能力，系统会将车辆升到合适的高度，以便在垂直方向上进行停车。

4. 车辆存储：一旦车辆被升起，系统会将车辆垂直地移动到相应的停车位上。

这些停车位通常由一个双层或多层的架构组成，每层都有多个停车位。

5. 导向系统：立体停车位系统通常配备有导向系统，可以引导车辆在水平方向上有序地进入指定的停车位中。

6. 车辆检出：当驾驶员需要取车时，系统会根据车辆的位置将其从存储位置抬升到合适的高度，并将其移出停车位。

然后，驾驶员可以通过驾驶车辆离开停车场。

总之，立体停车位系统利用机械设备将车辆在垂直方向上进行升降和水平方向上的移动，以最大程度地利用有限的空间存储更多的车辆。

立体停车位原理
立体停车位是一种通过机械设备将车辆堆叠起来，实现多车位共享的停车系统。

其原理是利用一系列电动或液压装置，通过运动轨道、钢丝绳等结构将车辆依次升降或移动到指定的停车位上。

首先，立体停车位系统由一个或多个停车区域组成。

每个停车区域通常设有多层车位，车位之间通过固定的升降机构或移动式平台连接。

而每个停车位都是一个独立的侧立式车库，可以容纳一辆汽车。

当汽车进入立体停车位系统时，驾驶员将车辆停在进口处的平台上，并关闭发动机。

然后，驾驶员离开车辆，系统会通过传感器自动检测车辆的大小和重量，以确定合适的停车位。

接下来，系统会启动相应的机械装置，如液压缸或电动升降机，将车辆安全地升降或移动到目标停车位。

在这个过程中，系统会控制车辆的速度和位置，以保证停放的安全性和稳定性。

一旦车辆被移到目标停车位，平台会固定住车辆，确保其稳定不动。

驾驶员可以通过系统提供的遥控器或触摸屏来操作，以便在需要时取回车辆。

立体停车位系统的优点是能够充分利用有限的停车空间，提高停车效率。

它可以在相对较小的空间内容纳更多的车辆，并且减少了驾驶员在寻找车位上浪费的时间。

然而，立体停车位系统也存在一些缺点。

首先，它需要复杂的机械结构和控制系统，成本较高。

其次，操作和维护立体停车位系统需要专业的技术人员，对停车场管理方面提出了更高的要求。

总的来说，立体停车位通过运用机械设备将车辆堆叠起来，实现了多车位共享的停车功能。

它是一种高效利用空间的解决方案，可以在繁忙的城市环境中提供更多的停车机会。

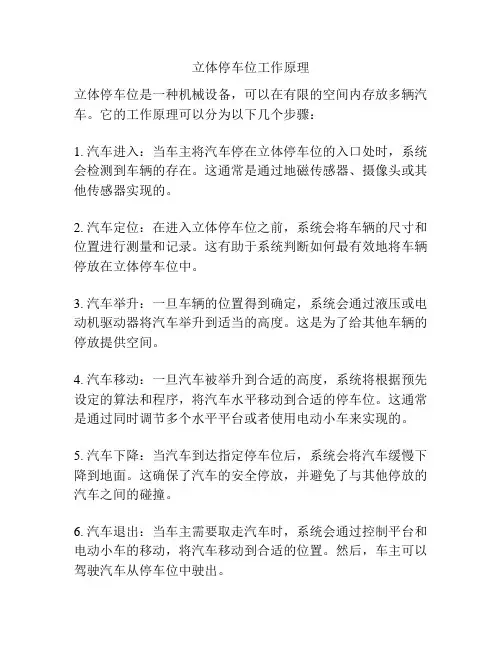

立体停车位工作原理
立体停车位是一种机械设备，可以在有限的空间内存放多辆汽车。

它的工作原理可以分为以下几个步骤：
1. 汽车进入：当车主将汽车停在立体停车位的入口处时，系统会检测到车辆的存在。

这通常是通过地磁传感器、摄像头或其他传感器实现的。

2. 汽车定位：在进入立体停车位之前，系统会将车辆的尺寸和位置进行测量和记录。

这有助于系统判断如何最有效地将车辆停放在立体停车位中。

3. 汽车举升：一旦车辆的位置得到确定，系统会通过液压或电动机驱动器将汽车举升到适当的高度。

这是为了给其他车辆的停放提供空间。

4. 汽车移动：一旦汽车被举升到合适的高度，系统将根据预先设定的算法和程序，将汽车水平移动到合适的停车位。

这通常是通过同时调节多个水平平台或者使用电动小车来实现的。

5. 汽车下降：当汽车到达指定停车位后，系统会将汽车缓慢下降到地面。

这确保了汽车的安全停放，并避免了与其他停放的汽车之间的碰撞。

6. 汽车退出：当车主需要取走汽车时，系统会通过控制平台和电动小车的移动，将汽车移动到合适的位置。

然后，车主可以驾驶汽车从停车位中驶出。

需要注意的是，不同类型的立体停车位可能采用不同的工作原理和技术细节。

但总体上，立体停车位的目标是在有限的空间内高效地停放多辆汽车，提供更多的停车位并节省停车空间。

立体停车场结构介绍现有的立体停车场基本结构为地坑式、地面式、地坑地面结合式、停车塔式等。

地坑式地坑式结构简单，存取车方便快捷。

可根据场地设计成二层、三层、四层等形式。

每组上下若干个车台板为一体，同时做升降动作。

组与组之间相互独立。

机械下降到底的时候，上层车台板正好与地面平，此时上层车位可以进出车辆。

机械上升到中间每层车台板与地面平时，机械停止运行，该层车位可以进出车辆。

机械上升到顶时，下层车台板正好与地面平，此时下层车位可以进车车辆。

上层以下车位停完车辆后，按（复位）钮，机械又下降到底。

设备的前方必须是车道，司机将车辆由车道驶入，停放在车台板上。

这种车库地面上没有钢结构等构建物，不会妨碍视觉感观，又不会遮挡旁边建筑的采光日照，但需要根据设计层数下挖基坑。

适用于人口密集的街道、商场等周围使用。

地面式地面式结构比较复杂，存取车需要组与组之间相互动作。

主要有双层、三层及三层以上等形式。

该设备的顶层载车板可上下升降；中间层载车板既可升降，又可横移；中间层和底层都有一个空位，可以通过横移载车板变换空位，使空位正上方的载车板下降到底层，完成存取车过程。

底层载车板上的汽车可直接出车。

这种形式存取车过程较复杂，等候时间较长。

适合于写字楼等大型办公场所的停车场。

地坑地面结合式地坑地面结合式结构简单，存取车方便快捷，主要有三层式。

该停车设备的出入口在中层，上层和下层停车台板只可做升降运动，中层台板则可以做横移运动。

在中层设有一个空位，台板通过横移动作变换空位，而上层和下层的停车台板通过空位升降至地面（中层），取出汽车。

中层汽车可直接开出，方便快捷。

停车塔式垂直升降停车设备也称为塔式停车库，是一种自动化程度较高的立体停车设备，其运行原理是通过提升机构将车辆或载车板升降到指定层，然后用安装在提升机上的装置将车辆或载车板送入或送出车位，从而达到立体存取车的目的。

垂直升降类车库一般以二辆车为一个层面，整个存车库有20-25存车层，可停放40-50辆车，而占地面积不到50平方米，平均每辆占地只有1-1.2平方米是在所有机械式车库类型中平面和空间利用率最高的。

立体车库研究报告立体车库是一种高效利用空间的停车设备，可以将多辆汽车垂直停放在有限的地方。

立体车库广泛应用于城市停车场、商业楼宇和住宅小区等场所。

本研究报告旨在对立体车库的结构、工作原理、优缺点以及发展趋势进行深入研究。

一、立体车库的结构：立体车库一般由传输装置、储车系统、控制系统和安全保护系统等部分组成。

传输装置主要包括电梯、接车台和平移器，负责运送汽车到指定的停车位。

储车系统分为升降式和水平移动式，升降式储车系统通过升降装置将汽车停放在不同层面的停车位上，水平移动式储车系统通过传送装置将汽车移动到合适的停车位。

控制系统负责监测车位状态，控制储车装置的运行，实现自动化管理。

二、立体车库的工作原理：立体车库的工作原理可以简单分为储车和取车两个过程。

在储车时，汽车通过接车台进入立体车库，并在传输装置的引导下，通过升降装置或水平移动装置被送到指定的停车位。

取车时，车主通过控制系统预约停车位，车辆被送到接车台，然后再驶出车库。

三、立体车库的优缺点：立体车库的主要优点是节约空间。

传统的平面停车场需要大量的土地，而立体车库可以将汽车垂直停放，大大减少了占地面积。

此外，立体车库的储车速度快，可提高停车效率，减少等待时间。

然而，立体车库也存在一些缺点。

首先，立体车库的建设和维护成本较高，需要投入大量的资金和人力。

其次，立体车库对车辆尺寸有一定限制，不能停放过大或过高的车辆。

此外，立体车库在储车和取车过程中需要时间较长，车主可能需要更耐心等待。

四、立体车库的发展趋势：随着城市化进程的加快，停车资源紧张成为大城市面临的严重问题之一。

立体车库作为节约空间的停车解决方案，将会得到更广泛的应用。

未来，立体车库还有望实现智能化管理，通过传感器、摄像头等设备，实现车位监测、智能导航等功能，提升停车效率和用户体验。

总结：立体车库是一种高效利用空间的停车设备，其结构、工作原理、优缺点和发展趋势都值得深入研究。

立体车库的应用将极大地缓解城市停车难题，为人们提供更便捷的停车服务。

立体车库图例及工作原理机械式停车设备分类注：单套机械式停车设备的存容量和单车最大进（出）时间供设计选用参考。

升降横移式（PSH）设备为多层多列布置，除顶层外每层设一空车位，作为交换车位。

除底层以外的所有车位均能自行升降，除顶层以外的所有车位均能自行横移。

主要技术性能参数表适用车辆参数车辆长（mm）≤5000车辆宽（mm）≤1850垂直升降式(PCS)工作原理：设备中间为升降通道，两侧为停车位，每个停车位有一载车盘，载车盘可横向移动，车辆停放在载车盘上。

型号停车长（）方形循环式停车库主要技术参数注:N为车库容车数量，m为库类存车层数垂直循环式（PCX）平面移动式（PPY）工作原理：采用在同一层上用搬运台车或起重机平面移动，或使载车板平面横移实现存取停放车辆，亦可用搬运台车和升降机配合实现多层平面移动存取停放车辆水平循环类（PSX）这类设备一般都是准无人操作方式。

这种车库通常为两种传动形式。

一种是搬运器在列间转换处以直线运动方式运行的停车设备，也叫箱型循环式。

另一种是搬运器在列间转换处以圆弧形转动运动方式运行的停车设备，也叫圆弧循环式。

后一种多为链循环传动方式，按照固定的节距连续固定在特定链条上，随着链条的循环移动，实现搬动器的循环移动。

将上述形式的停车设备通过升降机构连通起来，就形式了立体水平循环形式的停车设备。

这种停车设备一般多用于建筑物的地下停车、广场地下停车或地面停车。

当设计成地下停车时，通常都会利用升降机来实现水平循环类停车设备与地面人车交接区的输送，完成车辆出入库作业汽车专用升降机（PPY）汽车专用升降机是专门用作不同平面的升降机，它起到搬运作用，无直接存取的作用特点：在立体停车库的建设中，往往会遇到因场地狭小无法采用自走式坡道的情况，为了将汽车搬运到不同平层中存取车辆，就需要采用垂直升降的汽车专用升降机。

这样可以替代汽车进出车库的斜坡道，大大节省空间，提高车库利用率。

这种汽车专用升降机常用于地下或屋顶及建筑自走式车库存取汽车的搬运4、立体车库的优势✧占地面积较小，空间利用率高。

立体车库种类汇总及特点分析摘要：随着城市不断发展，各种车辆的不断增加，停车位的需求也不断上升，特别是大城市汽车拥有量的增长速度远远超过停车位的增长速度，立体车库应运而生。

本文主要介绍立体车库的立体车库的分类和特点。

1、立体车库分类1.1 升降横移类立体车库（PSH）升降横移类立体车库通过载车板的升降动作和横移动作来实现车辆的存取。

这类车库具有很强的适应性，规模可根据地理条件的变化而改变。

不仅可以建在地下。

也可以建在地上可以建设小型的，也可建设大型的。

因此应用普遍。

其主要组成包括：载车板、钢架结构、传动系统、控制系统等。

不足点：每组设备必须留有至少一个空车位为链条牵动运行过程；不具有防止倾斜坠落功能；一组电机出故障就会牵一发而动全身，故障率高。

知名企业有四川莱贝停车设备有限公司济宁传来智能停车1.2 垂直循环类立休车库(PCX)垂直循环类立体车库是通过垂直方向上做循环运动来完成车辆存取的机械停车设备。

这类立体车库工作原理是电机带动传动机构。

在牵引的链条上每隔一定距离安装一个存车架。

电机开启后，存车架随链条一起做循环运动，实现车辆的存取。

这类车库的特点是容量小，能适应较小地块停车，节省占地，存取车方便快捷。

优秀企业有九路泊车1.3 多层循环类立体车库(PDX)多层循环类立体车库是通过载车板上下的循环运动，从而实现车辆的存放和取出。

目前多层循环类立体车库运行方式有两种：方形循环式立体车库和圆形循环式立体车库。

主要区别在于停车设各端部运送车辆的上下层转动方式不同。

方形循环式立体车库是载车板在上下层交换过程中沿直线上下升降运动，圆形循环式立体车库是载车板在上下层交换过程中沿圆形轨迹运动。

这类车库的特点是高容积，高空间利用率，采用高速升降方式，存取车速快，等待时间短，还采用全自动控制，故障率低，运行平稳等。

知名企业有合肥春花河北奇佳1.4 平面移动类立体车库(PPY)平面移动类立体车库需要通过升降机的垂直升降和同一层搬运车台的平面住复运动，将车辆自动移动到各层平面布置的停车区域从而实现车朝的存放和取出，这类车库的特点是定成本低，最适宜建于巷道长度长、层数不多的地下大容量存车库；无需坡道，节省占地，容车密度大，可以最大化提高士地利用率；设有安全保护装置，使用安全可靠，避免各种意外发生；最适宜大中型筑物或公共设施中安装，但结构设计复杂，存取设备效率不高，实际生活中使用较少。
