手把手教你钢结构识图★钢结构图※钢结构由型钢连接而成的结构物，例如：钢梁、钢屋架、钢塔架、钢脚手架等。

※钢结构图用来表示钢结构的图样。

※型钢型钢是由钢厂按照标准规格轧制而成的钢材，其断面形状如尺寸是定型的，例如：角钢、工字钢、槽钢等。

★型钢的代号及标注★钢结构中型钢的连接方法※焊接※铆接※螺栓连接一、焊接将被连接的型钢在连接部位加热使其和焊条熔化，凝结后成为不可分割的整体。

1、焊缝类型及其符号※坡口焊缝※贴角焊缝※塞焊缝★焊缝的图形符号和辅助符号2、焊缝的标注在钢结构图中，必须把焊缝的位置、形式、尺寸和辅助要求标准清楚。

★焊缝的标注方法★焊缝不连续时的画法及标注当焊缝分布不连续时，可见焊缝宜在焊缝处加中实线，不可见焊缝加细栅线二、铆接用铆钉将两块或两块以上的钢板连接在一起★铆接分类※工厂连接※现场连接★铆钉类型三、螺栓连接※焊接和铆接都是不可拆卸的连接，螺栓连接是可拆卸的连接※连接方法★螺栓、孔、电焊铆钉图例钢梁结构图概述钢梁常用于大、中跨度桥梁中钢梁的种类※钢板梁※钢桁梁★下承式简支栓焊梁★钢梁结构图的内容※设计轮廓图※节点图※杆件图※零件图★设计轮廓图★节点图★节点构造图★拼接板、填板的拼装★立体图★节点板详图★杆件图★零件图钢屋架结构图概述※钢屋架※钢屋架结构图屋架简图、屋架详图（包括节点图）、杆件详图、连接板详图。

★屋架简图※屋架简图又称屋架示意图、屋架杆件几何尺寸简图。

※比例：1：100、1：200点这免费下载施工技术资料※单线条表示，杆件长度直接注在单线条旁边。

★屋架详图※图样：立面图，上弦实形辅助投影，剖面断面图。

※比例：两种比例：杆件轴线采用较小比例（1：20，1：15）节点板、杆件、断面采用较大比例（1：10，1：5）※图线：可见轮廓线——中实线不可见轮廓线——中虚线★杆件拼接★支座节点图★屋脊节点图。

[教学内容]图15-1 焊缝的画法在图样中简易地绘制焊缝时，可用视图、剖视图和断面图表示，也可用轴测图示意地表示，通常还应同时标注焊缝符号。

(1) 在视图中焊缝的画法在视图中，焊缝可用一组细实线圆弧或直线段（允许徒手画）表示，如图15-1a、b、c所示，也可采用粗实线（线宽为2b～3b）表示，如图15-1d、e、f所示。

(2) 在剖视图或断面图中焊缝的画法在剖视图或断面图中，焊缝的金属熔焊区通常应涂黑表示，若同时需要表示坡口等的形状时，可用粗实线绘制熔焊区的轮廓，用细实线画出焊接前的坡口形状，如图15-1g、h所示。

(3) 在轴测图中焊缝的画法用轴测图示意地表示焊缝的画法如图15-1i所示。

图15-2 常见的焊缝和焊接接头型式常见的焊接接头型式有：对接、搭接和T形接等。

焊缝又有对接焊缝、点焊缝和角焊缝等，如图15-2所示。

表15-1基本符号为了简化图样上焊缝的表示方法，一般应采用焊缝符号表示。

焊缝符号一般由基本符号和指引线组成。

必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。

(1) 基本符号基本符号是表示焊缝横剖面形状的符号，它采用近似于焊缝横剖面形状的符号表示，如表15-1所示。

基本符号采用实线绘制（线宽约为0.7b）。

表15-２辅助符号(2) 辅助符号辅助符号是表示焊缝表面形状特征的符号，线宽要求同基本符号，见表15-2。

不需确切地说明焊缝的表面形状时，可以不用辅助符号。

表15-３补充符号(3) 补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表15-3。

表15-４尺寸符号(4) 尺寸符号基本符号必要时可附带有尺寸符号及数据，这些尺寸符号见表15-4 a、b。

图15-4 箭头线的位置(1) 箭头线的位置箭头线相对焊缝的位置一般没有特殊要求，可以指在焊缝的正面或反面。

但在标注单边V形焊缝、带钝边的单边V形焊缝、带钝边J形焊缝时，箭头线应指向带有坡口一侧的工件，如图15-4所示。

焊缝有效厚度 0.70hf 0.65hf 0.60hf 0.55hf 0.50hf
50° 6
50°
40° 6
40°
2
1.5t
t/2
t >90°
2
2t
矩形管接头部分焊透对接焊缝示意图
t2 3 t
t1
t>6
6 6
（方管或矩形管不同壁厚时）
矩形管接头完全焊透对接焊缝拼接示意图
角焊缝 单边焊缝 双面焊缝 安装焊缝 相同焊缝
对接焊缝
塞焊缝 三边围焊缝
b a c
p
hf
a
hf
c
hf
hf
hf
hf
a P
c
专业 MAJOR
签署 SIGN
设计 DESIGNED
校对 CHECKED 审核 REVIEWED 审定 APPROVED
成都龍宏給排水設備有限公司
CHENGDU LONHON WATER SUPPLY EQUIPME
专 业: D S P:
t2 较薄焊件厚度
hf
(mm )
h
焊缝有效厚度见附表
hf
钢结构常用焊接形式标准表 2
序 号 焊接形式
截 面 图 形 (mm)
板厚 (mm)
符 号 及构造要求 说 明
X 形对接焊缝
对
接
2
焊
缝 K 形对接焊缝
P=2~3
P=2~3
60
b=2~3 60
35
b=2~3 35
t
t
60°
b P
60°
20
35°
b P
20~30
b=6~15
15

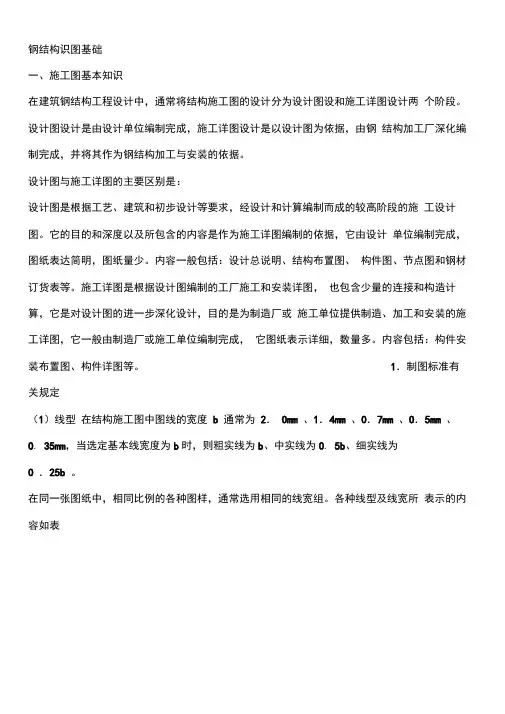

钢结构识图基础一、施工图基本知识在建筑钢结构工程设计中，通常将结构施工图的设计分为设计图设和施工详图设计两个阶段。

设计图设计是由设计单位编制完成，施工详图设计是以设计图为依据，由钢结构加工厂深化编制完成，并将其作为钢结构加工与安装的依据。

设计图与施工详图的主要区别是：设计图是根据工艺、建筑和初步设计等要求，经设计和计算编制而成的较高阶段的施工设计图。

它的目的和深度以及所包含的内容是作为施工详图编制的依据，它由设计单位编制完成，图纸表达简明，图纸量少。

内容一般包括：设计总说明、结构布置图、构件图、节点图和钢材订货表等。

施工详图是根据设计图编制的工厂施工和安装详图，也包含少量的连接和构造计算，它是对设计图的进一步深化设计，目的是为制造厂或施工单位提供制造、加工和安装的施工详图，它一般由制造厂或施工单位编制完成，它图纸表示详细，数量多。

内容包括：构件安装布置图、构件详图等。

1．制图标准有关规定（1）线型在结构施工图中图线的宽度b 通常为2．Omm 、1．4mm 、O．7mm 、O．5mm 、O. 35mm，当选定基本线宽度为b时，则粗实线为b、中实线为0. 5b、细实线为O ．25b 。

在同一张图纸中，相同比例的各种图样，通常选用相同的线宽组。

各种线型及线宽所表示的内容如表ft 1-1(2 )构件名称的代号序号i 比号 序号 ］名称代号 序号 名称 代号1B15几・29连茶集LL7 *WBHi— --------------TL 30 &ns«2C ,A懂梯板TB17mutt—KL 31瞬直対i CC4!■扳GB UKZL 交少a 石ii —— -:*平支挥i ・・1SC 5口板YBts ■面WKL8(埋杵M 6 用车安全走加板DB20 ”LT34 |iM W T4 7QB21■K wj :35R9& YP8 天沟板TOB »2 *»«知 KATJ I 36maYT9■ 1L23a37■ JLD 10WL對KJ 38 ■纯旳DG 11.用车能 DL25GJ甜承台 CT 12 策th 吊车策 DDL26ZJ40设»s«SJ 13轨道连按 DGL柱Z 41A ZH 14 车挡CD128KZ42«KttJ二、剖面符号和断面符号名称—p-="—£ 实—中线——ft農系的内容蠅程、结构平面團中的单坟结构构件线.支撑及摹 杆线’图名筝橫线*时切线结构平血團及详图中商到或可见的构件鸵样线、基0, 2S* 尺寸线、輛注引出线*标禹苻号，累弓I 苻号 不可见的蜒拴线、结构平面图中不可见的单躱站枸 构件线及钢结WS»线0-5* 结构平面图中的不可见掏件轮霹线0*256 K«CT 面图中.b 拄间支撑•垂豪支撑.设暑蓦鑫轴該燧中的中心线0.2站定位辂线、对隸线*中亡线1.断面符号 表示从符号处剖开看到的断面，不表示断面后方的其他东西;表示从符号处剖开看到的断面及断面后方的其他东西；3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接 近，着重表达的是看物体的方向。
