接线端子耐拉力测试报告

格式：docx
大小：639.13 KB
文档页数：1

下载文档原格式

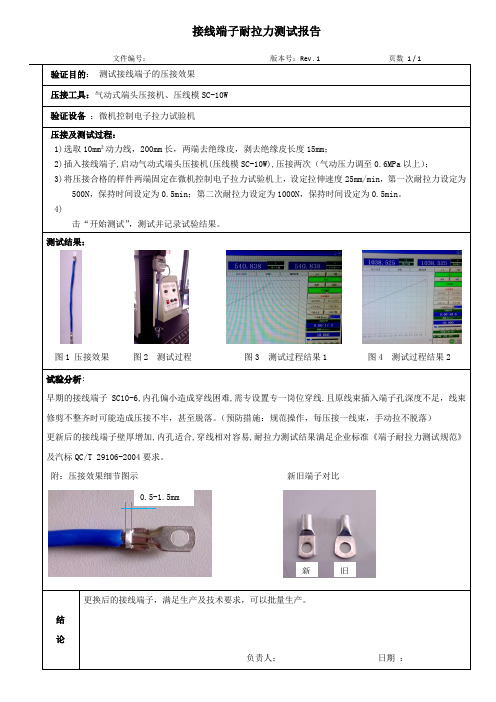

接线端子耐拉力测试报告

验证目的：测试接线端子的压接效果
压接工具：气动式端头压接机、压线模SC-10W 验证设备：微机控制电子拉力试验机
压接及测试过程：
1)选取10mm²动力线，200mm长，两端去绝缘皮，剥去绝缘皮长度15mm；
2)插入接线端子,启动气动式端头压接机(压线模SC-10W),压接两次（气动压力调至0.6MPa以上）；
3)将压接合格的样件两端固定在微机控制电子拉力试验机上，设定拉伸速度25mm/min，第一次耐拉力设定为
500N，保持时间设定为0.5min；第二次耐拉力设定为1000N，保持时间设定为0.5min。

4)
击“开始测试”，测试并记录试验结果。

测试结果：
试验分析：
早期的接线端子SC10-6,内孔偏小造成穿线困难,需专设置专一岗位穿线.且原线束插入端子孔深度不足，线束
修剪不整齐时可能造成压接不牢，甚至脱落。

（预防措施：规范操作，每压接一线束，手动拉不脱落）
更新后的接线端子壁厚增加,内孔适合,穿线相对容易,耐拉力测试结果满足企业标准《端子耐拉力测试规范》
及汽标QC/T 29106-2004要求。

附：压接效果细节图示新旧端子对比
结
论
更换后的接线端子，满足生产及技术要求，可以批量生产。

负责人：日期：
图2 测试过程
图1 压接效果图3 测试过程结果1图4 测试过程结果2
0.5-1.5mm
新旧。

端子拉力测试标准(终审稿)

端子拉力测试标准文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-端子拉力测试标准参照JST的序号端子型号适用线材压接高度单位:mm抗拉强度单位：N开口长度单位：mmAWGSA（mm）16.3直插（250直）22#0.331.25±0.0545N以上620#0.51.35±0.0573N以上18#0.811.40±0.0591N以上16#1.321.65±0.05136N以上14#2.081.70±0.05270N以上26.3旗形（250旗）18#0.811.30±0.0582N以上516#1.321.40±0.05133N以上14#2.081.55±0.05194N以上34.8直插（187直）22#0.331.10±0.0545N以上520#0.51.15±0.0573N以上18#0.811.25±0.0591N以上16#1.321.30±0.05136N以上44.8旗形（187旗）20#0.50.95±0.0561N以上4.218#0.811.00±0.0582N以上16#1.321.10±0.05133N以上54.2o型（SRA）24#0.210.85±0.0520N以上5.522#0.330.90±0.0539N以上20#0.51.65±0.0561N以上18#0.811.70±0.0582N以上16#1.251.75±0.05133N以上14#21.80±0.05194N以上64.2u型（SAA）20#0.51.60±0.0561N以上5.518#0.811.65±0.0582N以上16#1.251.70±0.05133N以上14#21.75±0.05194N以上73.96间距22#0.331.05±0.0545N以上420#0.51.10±0.0565N以上18#0.811.15±0.0580N以上82.5mm间距（XH）28#0.080.60±0.0510N以上326#0.130.65±0.0520N以上24#0.210.70±0.0530N以上22#0.830.75±0.0540N以上92mm间距（PH）28#0.080.50±0.0510N以上2.526#0.130.55±0.0520N以上24#0.210.60±0.0530N以上备注：类似端子型号按此规范执行。

端子拉力测试标准(国标)

端子拉力测试标准(国标)
端子与电线连接应牢固，在规定的拉力下不应损伤和脱开，其拉力值应不小于表2的规定。

表2 拉力值
什么是AWG？
AWG是American Wire Gauge的简称，单线导体是根据直径、绞线是根据横截面积来决定线号。

CANARE公司使用的导体线号如下表所示。

另外，线号越大说明导体的横截面积越小。

AWG 导体横截面积(mm2)
13 2.81
14 2.18
15 1.75
16 1.27
18 1.00
20 0.51,0.56
22 0.34,0.37,0.39
23 0.29,0.30,0.31
24 0.20,0.22,0.23
25 0.18
26 0.14,0.15 28 0.08,0.09 31 0.04
双绞线
100欧姆屏蔽电缆
5类4对24AWG 100欧
5类4对26AWG 屏蔽软线
100欧姆非屏蔽电缆
6类4对23AWG的UTP或SCTP
超5类4对24AWG非屏蔽电缆
5类
4对24AWG
4对24AWG非屏蔽软线
25对24AWG非屏蔽软线
4类
4对24AWG非屏蔽线
25对24AWG非屏蔽线
3类
4对24AWG非屏蔽线
25对24AWG非屏蔽线
双体电缆
24AWG非屏蔽4/4对
24AWG非屏蔽/屏蔽4/4对
24/22AWG非屏蔽/屏蔽 4/2对
24AWG非屏蔽2/2对
150欧姆屏蔽电缆
1A型
6A型
9A型。

端子线检验报告

性能
外观
序号
检验项目
检验标准（要求）
检测数据
Байду номын сангаас判定
1
2
3
4
5
6
7
8
1
产品标识
外包装应注明生产厂家及其型号
□OK
□NG
2
外观
无刮伤松脱等现象表面无压伤、破损，连接线
材料、端子形状符合图纸或封样要求
□OK
□NG
3
尺寸
按图纸要求或封样样品连接线长度符合图纸或封样要求
□OK
□NG
4
截面积
按图纸要求
□OK
□NG
端子线检验报告
表格编号：NO：
产品名称
公司名称
批量数
产品编号
产品型号
生产单号
样本数
日期
抽样方案
项目类别
AQL
IL
Ac
Re
填表说明
正常检验一次抽样方案
尺寸
填表时，尽可能以数据表达，其余则按“√”表示“合格”，“X”表示“不合格”，“／”表示未检或不检。当样本数≤8个，则填写全部检测记录；当样本数＞8个，则只填写8个检测记录(超差的先记)，其余不填写。
5
导线端子
引出强度
端子无损坏，接插件无脱落在30N拉力下持续10S，无永久
性变形或损坏
□OK
□NG
6
导线电阻
单根导线从电极到导线尾
端的电阻≤50mΩ
□OK
□NG
7
耐压性能
用耐压测试仪在导线与绝缘层之间施加1500VAC/min下无击穿、闪烁，对于安全特
低电压施加电压为500V
□OK
□NG

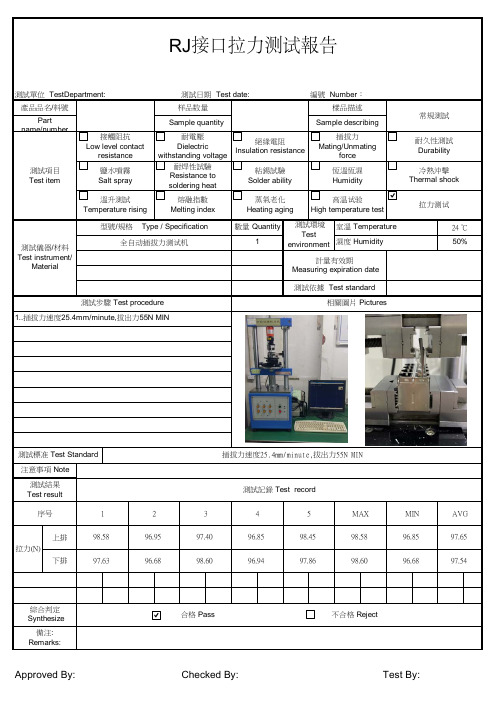

RJ接口拉力测试报告

測試記錄 Test record
4
5
96.85
98.45
96.94
97.86
MAX 98.58 98.60
MIN 96.85 96.68Βιβλιοθήκη AVG 97.65 97.54
綜合判定 Synthesize
備注: Remarks:
Approved By:
合格 Pass
Checked By:
不合格 Reject
插拔力 Mating/Unmating
force
恆溫恆濕 Humidity
熔融指數 Melting index
蒸氣老化 Heating aging
高温试验 High temperature test
常規測試
耐久性測試 Durability 冷熱沖擊 Thermal shock
拉力测试
測試儀器/材料 Test instrument/
Material
型號/規格 Type / Specification 全自动插拔力测试机
數量 Quantity 測試環境室溫 Temperature
Test
1
environment 濕度 Humidity
計量有效期 Measuring expiration date
24 ℃ 50%
測試步驟 Test procedure 1..插拔力速度25.4mm/minute,拔出力55N MIN
測試依據 Test standard 相關圖片 Pictures
測試標准 Test Standard
注意事項 Note
測試結果 Test result
序号
1
拉力(N)
上排下排
98.58 97.63

电线连接端子测试报告

电线连接端子测试报告接线端子拉力检验标准文件名称:接线端子拉力检验标准受控状态:生效日期:1目的1建立标准的连接线缆压接 FOT 端子或 FUT 端子检验标准，以此作为半成品、成品的检验依据。

2适用范围本标准适用于首末件、制程、成品、出厂检验的工作。

3 抽样方式抽取模具的更换时所产生的首件样品。

4 检验工程拉力测试 5 检验工具数显式推拉力计 HF-1000 6 测试测试样品须做好标识，注明:1 为首件、2 为末件、测试时间。

6.1测试前，必需检查端子压接外观是否良好,是否有裂开,飞丝等不良現象;6.2选择适宜的测试用接头夹具安装到推拉力计上;6.3将推拉力计安装于测试台上进行测试，测试时必需使被测试力和推拉力计的拉成始终线，以便测得准确的数据6.4将接线端子一端电线局部放入夹具的夹口中，旋转手柄夹稳电线局部 6.5 将接线端子的压接端与推拉力计的接头夹具相连。

6.6 翻开推拉力计，待显示屏显示为零后，旋动拉力手柄，读取数据。

6.7 拉力不能超过标准的 10%。

7端子与电缆线连接应结实，在规定的拉力下不应损伤和脱开，其拉力值应不小于附表的规定附表、端子拉力测试标准( TB.T 1507-93)8留意事项8.1切勿超载使用，推拉力计的额定负荷为 1000N;8.2 样品存放时间为 24 小时;8.3留意日常的保养，保持仪器设备的清洁;8.4消灭故障时请准时上报主管处理，严禁擅自拆卸、修理;3接线端子拉力测试记录表文件编号:OCBG-ZZ-011 V0245篇二:接线端子的性能测试及其方法和标准接线端子的性能测试及其方法和标准接线端子外形看起来简洁,但是接线端子也必需经过严格的产品验证测试和周期性的生产型式试验.本文主要介绍接线端子的机械性能,电气性能和环境性能测试的内容,方法和判定标准.一,机械性能测试1、力矩测试(Tightening Torque Test)力矩测试的目的是测试螺钉是否有足够的机械强度，保证在压线的过程中不消灭滑丝的现象，假设在测试后螺钉没有断裂，变形，螺钉头槽没有有影响连续使用的损坏现象，则是合格的。

端子实测抗拉强度与保持力

端子与电线间
拉脱力
执行参考依据
≥90N，实测（150）
QC/T417.1-2001
≥90N，实测（158）
QC/T417.1-2001
≥90N，实测（167）
QC/T417.1-2001
≥90N，实测（168）
QC/T417.1-2001
≥90N，实测（159）
QC/T417.1-2001
≥90N，实测（158）
≥235N，实测（263） QC/T417.1-2001
≥235N，实测（258） QC/T417.1-2001
≥235N，实测（265） QC/T417.1-2001
≥235N，实测（250） QC/T417.1-2001
≥235N，实测（245） QC/T417.1-2001
≥235N，实测（260） QC/T417.1-2001
≥320N，实测（331） QC/T417.1-2001
≥320N，实测（340） QC/T417.1-2001
≥320N，实测（345） QC/T417.1-2001
≥320N，实测（346） QC/T417.1-2001
≥320N，实测（335） QC/T417.1-2001
≥320N，实测（339） QC/T417.1-2001

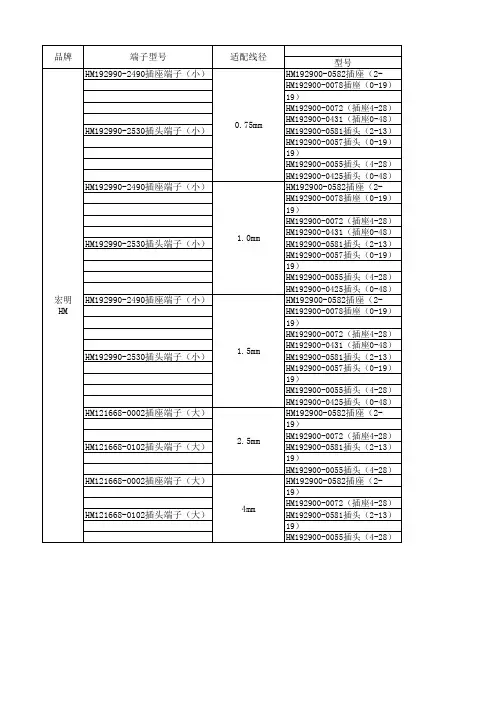

适配线径 0.75mm
1.0mm
1.5mm 2.5mm 4mm
型号 HM192900-0582插座（2HM192900-00785插座（01-21-9） 19） HM192900-0072（插座4-28） HM192900-0431（插座0-48） HM192900-0581插头（2-13） HM192900-00576插头（01-21-9） 19） HM192900-0055插头（4-28） HM192900-0425插头（0-48） HM192900-0582插座（2HM192900-00785插座（01-21-9） 19） HM192900-0072（插座4-28） HM192900-0431（插座0-48） HM192900-0581插头（2-13） HM192900-00576插头（01-21-9） 19） HM192900-0055插头（4-28） HM192900-0425插头（0-48） HM192900-0582插座（2HM192900-00785插座（01-21-9） 19） HM192900-0072（插座4-28） HM192900-0431（插座0-48） HM192900-0581插头（2-13） HM192900-00576插头（01-21-9） 19） HM192900-0055插头（4-28） HM192900-0425插头（0-48） HM19922990000--00057852插插座座（（1219） HM192900-0072（插座4-28） HM192900-0508516插头（21-21-3） 19） HM192900-0055插头（4-28） HM19922990000--00057852插插座座（（1219） HM192900-0072（插座4-28） HM192900-0508516插头（21-21-3） 19） HM192900-0055插头（4-28）

接线端子拉力国际标准

接线端子拉力国际测试标准
发布者：admin发布时间：2010-12-06 10:16:35阅读：322次
端子与电线连接应牢固，在规定的拉力下不应损伤和脱开，其拉力值应不小于表2的规定。
导体截面积,mm2
拉力,N
0.50
50
0.75
80
1.00
100
1.50
150
2.50
2004.002706.00450
10.00
500
16.00
1500
25.00
1900
35.00
2200
≥50.00～120.00
2700
采用刺破连接方法时应符合下列要求：1.电线端面应平整，并与电线的轴线相垂直。端面处导体与绝缘层应在同一平面上。在连接处电线应不弯曲，并在图3所示a区内可见电线端部。2 .端子与电线连接应牢固，在规定的拉力下不应损伤和脱开。0.35mm2电线拉力值应不小于50N。
●出自上海有乐电气有限公司
—[

端子压线拉力测试标准

端子压线拉力测试标准文件编号 TF-03-008端子压线拉力测试标准版号/修订 B/0IEC、CCC电源BSMI、JIS电源UL电源线规格线规格线规吊重重量(Minimum Force) (AWG) (Wire Size) 磅(Pounds) 牛顿(N) 公斤(Kg)28 0.08mm? 2 8.9 0.9126 0.13mm? 3 13.4 1.3624 0.20 mm? 5 22.3 2.2722 0.32mm? 0.3mm? 8 35.6 3.6320 0.52mm? 0.5mm? 13 57.9 5.918 0.82mm? 0.75mm? 0.75mm? 20 89 9.0816 1.3mm? 1.0mm? 1.25mm? 30 134 13.614 2.1mm? 1.5mm? 2.0mm? 50 223 22.712 3.3mm? 70 312 31.7810 5.3mm? 80 356 36.32各种单位换算:1公斤=2.205英磅1英磅=0.454公斤1公斤=9.8 牛顿1米 =100 厘米=1000毫米1英尺=12 英寸=0.305米1英寸=2.54 厘米=25.4毫米附则:1. 如有客户要求和本标准不一致时，请依照客户要求。

2. 本作业指导书经总经理级核准后实施，修废时亦同。

核准审核编制发行日期 2012.8.30This document is the exclusive property of TOFFCONN and shall not be reproduced or copied ortransformed to any other format without prior permission of TOFFCONN. 第 1 页共 1 页本数据为TOFFCONN专有之财产，非经许可，不得复制、翻印或转变成其它形式使用。

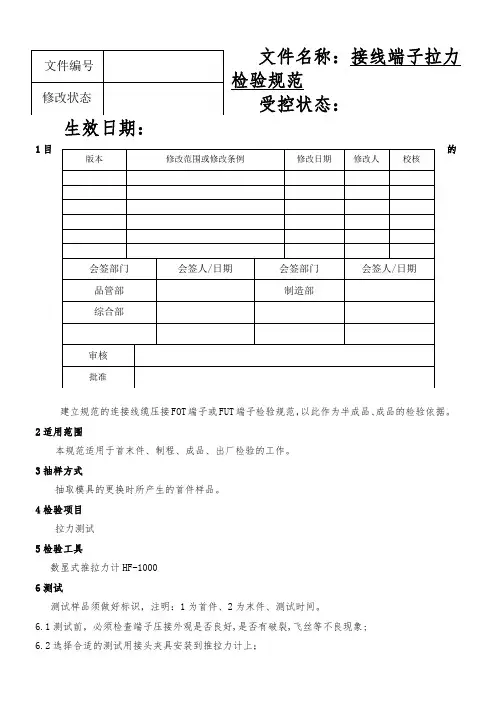

接线端子拉力检验规范

文件名称：接线端子拉力检验规范
受控状态：
生效日期：
1目
的
234拉力测试 5检验工具
数显式推拉力计HF-1000 6测试
测试样品须做好标识，注明：1为首件、2为末件、测试时间。

6.1测试前，必须检查端子压接外观是否良好,是否有破裂,飞丝等不良现象; 6.2选择合适的测试用接头夹具安装到推拉力计上；
6.3将推拉力计安装于测试台上进行测试，测试时必须使被测试力和推拉力计的拉成一直线，以便测得准确的数据
6.4将接线端子一端电线部分放入夹具的夹口中，旋转手柄夹稳电线部分 6.5将接线端子的压接端与推拉力计的接头夹具相连。

打开推拉力计，待显示屏显示为零后，旋动拉力手柄，读取数据。

拉力不能超过标准的10%。

端子与电缆线连接应牢固，在规定的拉力下不应损伤和脱开，其拉力值应不小于附表的规定附表、端子拉力测试标准(TB.T1507-93)
导体截面积mm 2
拉力N 导体截面积mm 2
拉力N?
0.50 70 4.00 350 0.75 100 6.00 450 1.00 130 10.00 600 8.4出现故障时请及时上报主管处理，严禁擅自拆卸、修理；
固定手柄
推拉力计显示面板推拉力计夹具拉力手柄
接线端子拉力测试记录表文件编号：OCBG-ZZ-011V02。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

接线端子耐拉力测试报告
试验分析：早期的接线端子SC10-6,内孔偏小造成穿线困难,需专设置专一岗位穿线.且原线束插入端子孔深度不足，线束修剪不整齐时可能造成压接不牢，甚至脱落。

（预防措施：规范操作，每压接一线束，手动拉不脱落）
更新后的接线端子壁厚增加,内孔适合穿线相对容易,耐拉力测试结果满足企业标准《端子耐拉力测试规范》
结论更换后的接线端子，满足生产及技术要求，可以批量生产。

日期图2 测试过程图1 压接效果图3 测试过程结果1 图4 测试过程结果2 0.5-1.5mm 新旧。

接线端子耐拉力测试报告

合集下载
