投影仪使用培训共21页文档

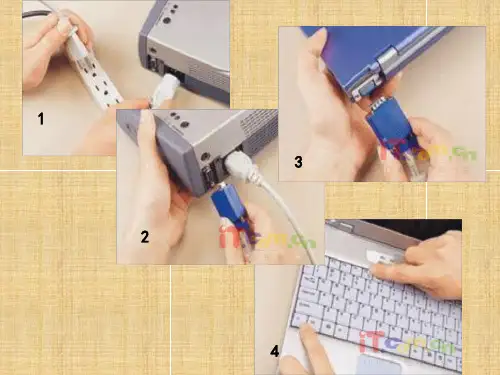

投影仪培训资料投影仪培训资料一、投影仪开机与关机1、连接：将笔记本电脑交流电源插头插入电源插座，将音箱插头插入笔记本电脑耳机插孔，将VGA线插入笔记本电脑VGA插孔。

2、开机●打开主电源开关（讲台下插座的开关电源）几秒钟后，投影机上电源指示灯显示为橙色，表示进入待机模式。

●开启笔记本电脑电源开关，进入教学课件界面。

●按下遥控器的ON/STANDBY按钮，投影机上ON、LAMP、FAN三个指示灯亮绿色，灯泡点亮。

2、关机●按下ON/STANDBY按钮。

画面上显示电源切断的确认提示，再按一次ON/STANDBY按钮。

注意：电源切断提示不久会消失。

提示一旦消失，该项操作即无效。

要关机仍需按下ON/STANDBY按钮两次。

●画面消失，但机内会继续冷却一段时间（3-5分钟），其后便进入待机状态。

冷却期间，LAMP指示灯会闪烁。

在这一状态下，不能重新开机。

LAMP指示灯熄灭后，冷却风扇仍会继续转动一段时间，以便将机内的余热散出。

投影机指示灯为橙色，则表示为待机模式，此时才可以将电源插头从电源插座上拔下或关闭主电源开关。

注意事项：如果在灯泡完全冷却之前关闭了电源或拔下了电源插头并要重新开机或插入，请稍等片刻（大约5分钟），让灯泡充分冷却后才可再操作。

如果灯泡过热，可能会点不亮，灯泡的寿命也会因此而缩短。

二、遥控器的使用1、按钮功能(1) ENTER按钮：接受所选的模式。

(2) MENU按钮：显示菜单。

(3) SET UP按钮：设定图像和模式。

(4) ON/STANDBY按钮：用于电源的接通/切断（待机）。

(5) ON指示灯：显示电源的接通/切断的状态。

(6) INPUT按钮：用于输入切换。

(7) RETURN按钮：返回前一个画面。

(8) 选择按钮：用菜单进行选择和调整等。

(9) LAMP指示灯：显示灯泡的模式。

(10) TEMP指示灯：机内温度过高时点亮。

(11) FAN指示灯：显示冷却风扇模式。

(12) 发信指示灯：在遥控器发信时点亮。

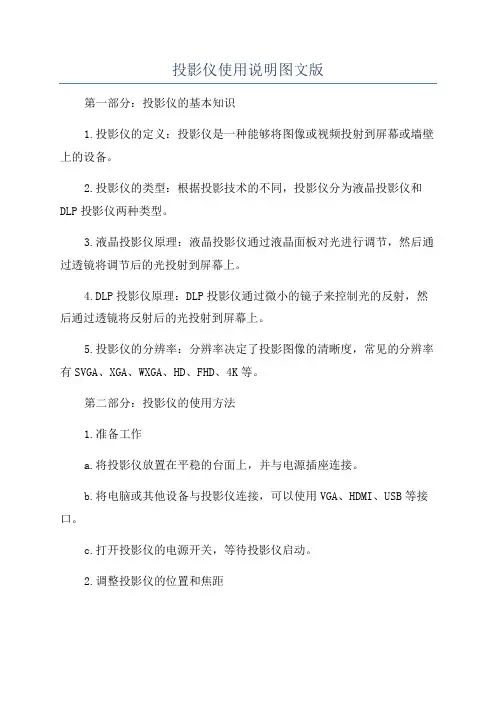

投影仪使用说明图文版第一部分：投影仪的基本知识1.投影仪的定义：投影仪是一种能够将图像或视频投射到屏幕或墙壁上的设备。

2.投影仪的类型：根据投影技术的不同，投影仪分为液晶投影仪和DLP投影仪两种类型。

3.液晶投影仪原理：液晶投影仪通过液晶面板对光进行调节，然后通过透镜将调节后的光投射到屏幕上。

4.DLP投影仪原理：DLP投影仪通过微小的镜子来控制光的反射，然后通过透镜将反射后的光投射到屏幕上。

5.投影仪的分辨率：分辨率决定了投影图像的清晰度，常见的分辨率有SVGA、XGA、WXGA、HD、FHD、4K等。

第二部分：投影仪的使用方法1.准备工作a.将投影仪放置在平稳的台面上，并与电源插座连接。

b.将电脑或其他设备与投影仪连接，可以使用VGA、HDMI、USB等接口。

c.打开投影仪的电源开关，等待投影仪启动。

2.调整投影仪的位置和焦距a.使用投影仪的调焦环或遥控器上的焦距按钮，调整投影仪的焦距，使投影图像清晰。

b.根据需要调整投影仪的位置和投影角度，确保投影图像在屏幕上居中且不变形。

3.调整投影仪的亮度和对比度a.使用投影仪的菜单功能或遥控器上的亮度和对比度按钮，调整投影仪的亮度和对比度，使图像效果更好。

4.选择投影源a.使用投影仪的菜单功能或遥控器上的源切换按钮，选择要投射的信号源，如电脑、DVD播放器、游戏机等。

5.调整投影图像的大小a.使用投影仪的菜单功能或遥控器上的图像大小调节按钮，调整投影图像的大小，以适应屏幕或墙壁的尺寸。

6.其他功能的使用a.投影仪通常还具有其他功能，如音量调节、画面旋转、投影模式选择等，根据需要进行设置和调整。

第三部分：投影仪的注意事项1.使用环境要求a.投影仪应在通风良好、干燥、无尘的环境中使用。

b.避免阳光直射、强烈的光线和高温环境。

2.使用时间限制a.长时间连续使用投影仪可能会导致设备过热，建议每次使用时间不超过4小时，然后让投影仪休息一段时间。

3.注意电源安全a.使用投影仪时，确保电源插头和插座的连接牢固，避免电源线被绊倒或压坏。

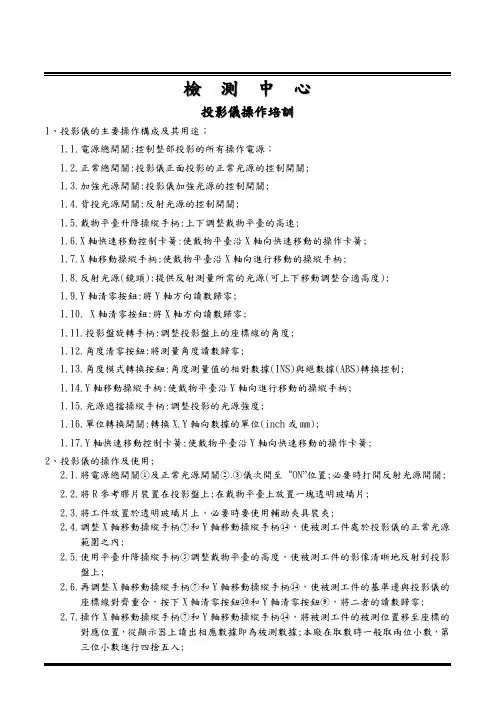

檢測中心投影儀操作培訓1、投影儀的主要操作構成及其用途；1.1.電源總開關:控制整部投影的所有操作電源；1.2.正常總開關:投影儀正面投影的正常光源的控制開關;1.3.加強光源開關:投影儀加強光源的控制開關;1.4.背投光源開關:反射光源的控制開關;1.5.戴物平臺升降操縱手柄:上下調整戴物平臺的高速;1.6.X軸快速移動控制卡簧:使戴物平臺沿X軸向快速移動的操作卡簧;1.7.X軸移動操縱手柄:使戴物平臺沿X軸向進行移動的操縱手柄;1.8.反射光源(鏡頭):提供反射測量所需的光源(可上下移動調整合適高度);1.9.Y軸清零按鈕:將Y軸方向讀數歸零;1.10. X軸清零按鈕:將X軸方向讀數歸零;1.11.投影盤旋轉手柄:調整投影盤上的座標線的角度;1.12.角度清零按鈕:將測量角度讀數歸零;1.13.角度模式轉換按鈕:角度測量值的相對數據(INS)與絕數據(ABS)轉換控制;1.14.Y軸移動操縱手柄:使戴物平臺沿Y軸向進行移動的操縱手柄;1.15.光源遮擋操縱手柄:調整投影的光源強度;1.16.單位轉換開關:轉換X.Y軸向數據的單位(inch或mm);1.17.Y軸快速移動控制卡簧:使戴物平臺沿Y軸向快速移動的操作卡簧;2、投影儀的操作及使用;2.1.將電源總開關○1及正常光源開關○2.○3儀次開至“ON”位置;必要時打開反射光源開關;2.2.將R參考膠片裝置在投影盤上;在戴物平臺上放置一塊透明玻璃片;2.3.將工件放置於透明玻璃片上，必要時要使用輔助夾具裝夾;2.4.調整X軸移動操縱手柄○7和Y軸移動操縱手柄○14，使被測工件處於投影儀的正常光源範圍之內;2.5.使用平臺升降操縱手柄○5調整戴物平臺的高度，使被測工件的影像清晰地反射到投影盤上;2.6.再調整X軸移動操縱手柄○7和Y軸移動操縱手柄○14，使被測工件的基準邊與投影儀的座標線對齊重合，按下X軸清零按鈕○10和Y軸清零按鈕○9，將二者的讀數歸零;2.7.操作X軸移動操縱手柄○7和Y軸移動操縱手柄○14，將被測工件的被測位置移至座標的對應位置，從顯示器上讀出相應數據即為被測數據;本廠在取數時一般取兩位小數，第三位小數進行四捨五入;2.8.投影檢測角度時先將被測角度的一條邊與座標軸對齊重合，按下角度模式轉換按鈕○13，將角度測量更換為相對角度模式，再按下角度清零按鈕○12，將角度數據讀數歸零;然后操作投影盤旋轉手柄○11，將角度的另一邊旋轉至同一座標軸重合，從顯示器上讀出相應數據即為被測數據;2.9.測試完成后先將戴物平臺放置在中央，投影盤歸回原位，按照加強光源開關○3，正常光源開關○2和電源總開關○1依此關至“OFF”位置;投影仪的基本知识投影仪使用注意事项:投影仪适用于测量公差较大的外围轮廓,使用时注意以下几点:1)调清晰度时,须注意工作台上的工装(物体)不能与镜头相接触,以防压破玻璃工作台板及压坏镜头;2)在测量时,操作者必须将视线同屏幕上之目标线保持水平,禁止任何仰视或俯视测量;3)根据所测零件部位要求适当选择背光灯.面光灯4)投影仪禁止用酒精擦,以免造成刻度线不清晰．5)检测R类的尺寸时注意,R偏大时统一写压(超)外线.R偏小时统一写压(超)内线.对轮廓超差(内线.外线)的判定:圆弧:离圆心最近的为内线,离圆心最远的为外线直边:离大孔中心最近的为内线,离大孔中心最远的为外线.檢測中心投影儀保養及檢查培訓1、外觀必須保侍整齊清洁；1.1.每天將白色抹布和中性洗潔精加少量水清洗鏡面;2、測試的工作台面不可有其它雜物；2.1.每天必須清洁測試工作台面,不準擺放其它雜物;3、投影儀的反光鏡不可有缺損及刮花,決不可用手觸摸;4、R紙位必須與儀器的標準階線對準，表面要清晰刻線要對準;5、安裝此儀器燈泡時必須戴手套或隔紙安裝，以免電极；6、與儀器連接的電源必須要穩壓.穩定查看UPS顯示屏；7、X.Y方向移動一定要靈活，以免造成測量誤差;8、各軸在移動至极限附近位置時，速度運行必須減速，以免造成測量誤差;9、X.Y軸顯示必須清晰準確;10、必須防止光柵尺被巽物撞擊,而造成電子尺損坏;10.1.每天點檢時及檢測留意即可;11、X.Y軸測量的結果顯示必須要清晰及準確;12、儀器的鏡頭清晰必須調至最佳;13.測試室的溫度必須保持20℃±2℃;14.測試室的濕度必須保持60%±20%;15. 以上檢查如無巽常則將記錄填寫FORM:OCEAN-ISOQMD-052-V.01表格內,如有巽常查清原因匯報上司;。

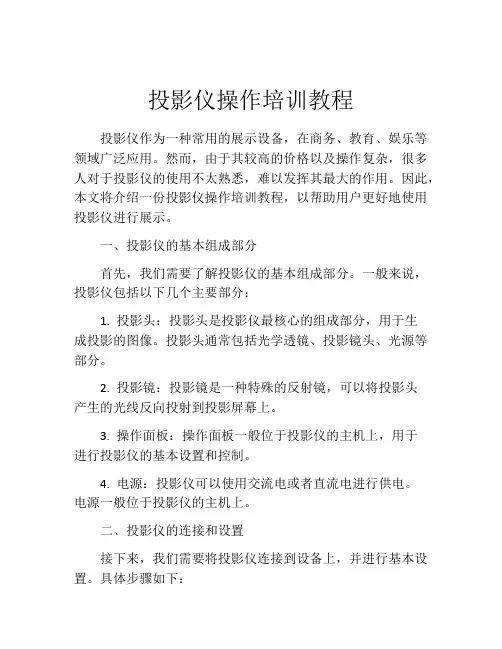

投影仪操作培训教程投影仪作为一种常用的展示设备，在商务、教育、娱乐等领域广泛应用。

然而，由于其较高的价格以及操作复杂，很多人对于投影仪的使用不太熟悉，难以发挥其最大的作用。

因此，本文将介绍一份投影仪操作培训教程，以帮助用户更好地使用投影仪进行展示。

一、投影仪的基本组成部分首先，我们需要了解投影仪的基本组成部分。

一般来说，投影仪包括以下几个主要部分：1. 投影头：投影头是投影仪最核心的组成部分，用于生成投影的图像。

投影头通常包括光学透镜、投影镜头、光源等部分。

2. 投影镜：投影镜是一种特殊的反射镜，可以将投影头产生的光线反向投射到投影屏幕上。

3. 操作面板：操作面板一般位于投影仪的主机上，用于进行投影仪的基本设置和控制。

4. 电源：投影仪可以使用交流电或者直流电进行供电。

电源一般位于投影仪的主机上。

二、投影仪的连接和设置接下来，我们需要将投影仪连接到设备上，并进行基本设置。

具体步骤如下：1. 连接电源：将投影仪的电源插头插入电源插座。

2. 连接信号源：将投影仪与计算机或其他设备连接。

投影仪可以使用VGA、HDMI、USB等接口与设备连接。

3. 开机：按下电源按钮或遥控器上的电源按钮来开启投影仪。

投影仪会自动进行开机程序，启动后出现主菜单。

4. 进行基本设置：在主菜单上选择设置选项，进行投影仪的基本设置，包括语言、分辨率、亮度、对比度等。

5. 调整投影屏幕：将投影屏幕调整到合适的位置和角度，以保证画面清晰、明亮、平衡。

三、投影仪的常用功能和操作投影仪的操作有很多，不同的功能可以满足不同的需求。

在这里，我们列举一些常用的功能和操作来帮助您更好的使用投影仪。

1. 切换信号源：投影仪可以连接多个信号源，包括计算机、手机、平板等。

使用遥控器或操作面板上的切换按钮，可以方便地切换信号源。

2. 调整画面大小和位置：在画面太大或太小时，可以通过调整投影镜头来调整画面大小。

同样，调整投影镜头的位置也可以使画面更加清晰。
