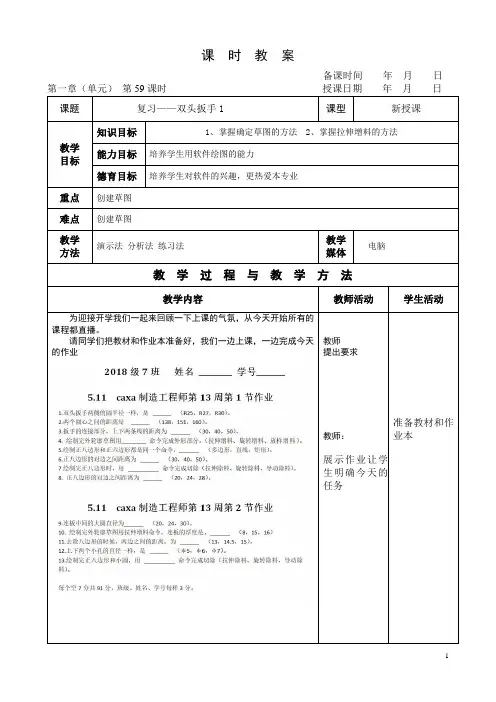

课时教案
备课时间年月日课题复习——双头扳手1课型新授课
教学目标知识目标1、掌握确定草图的方法 2、掌握拉伸增料的方法能力目标培养学生用软件绘图的能力
德育目标培养学生对软件的兴趣，更热爱本专业
重点创建草图难点创建草图
教学方法演示法分析法练习法
教学
媒体
电脑
教学过程与教学方法
教学内容教师活动学生活动
为迎接开学我们一起来回顾一下上课的气氛，从今天开始所有的课程都直播。
请同学们把教材和作业本准备好，我们一边上课，一边完成今天的作业教师
提出要求
教师：
展示作业让学
生明确今天的
任务
准备教材和作
业本
课时教案
备课时间年月日
课时教案
备课时间年月日
教学内容教师活动学生活动给出本次练习题
绘制底板外形拉伸增料
绘制腰型槽草图教师
引入新课
教师：
演示软件使用
方法
检查学生
练习题
观察图
像，分析
建模方法
教学内容教师活动学生活动完成切槽
小
结
掌握拉伸增料和拉伸初料。
作
业
预习下一节
板
书
设
计
课
后
记
课时教案
备课时间年月日
完成建模。
CAXA实体设计手册原厂教程第3章CAXA实体设计应用概论第 3 章CAXA实体设计应用概论我们已经在《入门指南》的第C 章对CAXA实体设计设计过程的六个阶段进行了介绍。
本章将对这些设计阶段进行更为详细的说明，并通过一些简单的设计练习进行加强。
在进行练习时，《用户指南》各页边上的空白处列出了相关信息的参考章节。
这是为了帮助更好地理解CAXA实体设计的功能，充分展示其潜力。
本章主要内容包括：设计过程项目开始创建零件创建零件的装配件生成零件的工程图零件的渲染零件的动画制作零件共享交流设计过程在前面已经介绍过，CAXA实体设计项目包含以下六个可能阶段：1. 创建零件2. 创建装配件3. 生成工程图4. 零件渲染处理5. 零件的动画制作6. 零件共享交流有时候会在这些阶段之间来回工作，但是每个阶段的概念和技术将保持不变。
在整个三维设计过程中，CAXA实体设计具有两种综合性方法，相互协作执行许多功能：可视化方法：利用鼠标并结合编辑操作柄/按钮和即时视觉反馈，创建零件、设定尺寸并进行定位；向零件添加颜色和纹理；对零件进行动画制作。
精确方法：利用大量测量工具和属性表精确地定义三维设计。
在设计开始时采用可视化方法以求快速产生结果，而在设计最后阶段要求保证精确度时采用精确方法。
或者可以在项目的整个过程都采用精确方法。
本章在介绍设计过程的六个阶段时，将就两种方法分别演示一些设计实例。
同时，本章将对CAXA实体设计设计项目中运用最普遍的一系列工具和技术进行说明。
如果要了解有关CAXA实体设计功能性的详细使用说明，请参考本《用户指南》的相关章节。
项目的开始在开始一个CAXA实体设计设计项目前，必须新建一个设计环境。
为了进行以下设计练习，我们将把“空白设计环境”模板作为我们的零件设计环境。
然而，必须牢记，CAXA实体设计还拥有其它一些预先设置的设计环境模板，以满足特殊要求。
创建新计环境：1.从“文件”菜单选择“新文件”，然后选择“设计环境”。

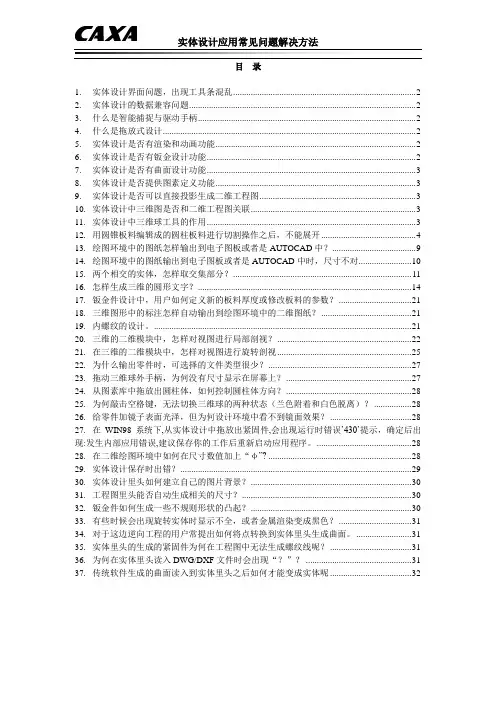

目录1. 实体设计界面问题，出现工具条混乱 (2)2. 实体设计的数据兼容问题 (2)3. 什么是智能捕捉与驱动手柄 (2)4. 什么是拖放式设计 (2)5. 实体设计是否有渲染和动画功能 (2)6. 实体设计是否有钣金设计功能 (2)7. 实体设计是否有曲面设计功能 (3)8. 实体设计是否提供图素定义功能 (3)9. 实体设计是否可以直接投影生成二维工程图 (3)10. 实体设计中三维图是否和二维工程图关联 (3)11. 实体设计中三维球工具的作用 (3)12. 用圆锥板料编辑成的圆柱板料进行切割操作之后，不能展开 (4)13. 绘图环境中的图纸怎样输出到电子图板或者是AUTOCAD中？ (9)14. 绘图环境中的图纸输出到电子图板或者是AUTOCAD中时，尺寸不对 (10)15. 两个相交的实体，怎样取交集部分？ (11)16. 怎样生成三维的圆形文字？ (14)17. 钣金件设计中，用户如何定义新的板料厚度或修改板料的参数？ (21)18. 三维图形中的标注怎样自动输出到绘图环境中的二维图纸？ (21)19. 内螺纹的设计。
