联成阀的工作原理

阀门的工作原理阀门是一种用于控制流体（液体、气体或粉体）流动的装置，广泛应用于工业、建筑、农业和家庭等领域。

它可以根据需要打开、关闭或调节流体的流量和压力。

阀门的工作原理基于其结构和内部组件的设计，下面将详细介绍阀门的工作原理。

一、阀门的基本组成部分1. 阀体：阀体是阀门的外壳，用于容纳和支撑其他内部组件。

2. 阀盖：阀盖与阀体相连接，形成阀门的密封结构。

3. 阀芯：阀芯是阀门的关键部件，通过上下移动来控制流体的通断。

4. 密封面：密封面是阀芯与阀座接触的部分，用于确保阀门的密封性能。

5. 手柄或执行器：手柄或执行器用于操作阀门的开关或调节。

二、阀门的工作原理阀门的工作原理基于阀芯与阀座之间的接触来控制流体的通断。

当阀门关闭时，阀芯与阀座紧密接触，阻止流体通过阀门。

当阀门打开时，阀芯与阀座分离，允许流体自由通过。

1. 手动阀门的工作原理：手动阀门通过手柄操作来控制阀芯的移动。

当手柄处于关闭位置时，阀芯与阀座接触，阀门关闭。

当手柄旋转到打开位置时，阀芯与阀座分离，阀门打开。

通过旋转手柄的角度，可以调节阀门的开度，从而控制流体的流量。

2. 自动阀门的工作原理：自动阀门通常使用执行器来控制阀芯的移动。

执行器可以是电动、气动或液动的。

当执行器接收到控制信号时，它会驱动阀芯的移动，从而控制阀门的开闭状态。

通过调节控制信号的大小或频率，可以实现对阀门的精确控制。

三、阀门的类型和应用场景阀门根据其结构和功能的不同，可以分为多种类型，常见的包括截止阀、球阀、蝶阀、闸阀和调节阀等。

不同类型的阀门适用于不同的应用场景。

1. 截止阀：截止阀用于控制流体的通断，常用于管道系统中。

它具有良好的密封性能和耐腐蚀性，适用于高压、高温和腐蚀性介质的控制。

2. 球阀：球阀通过球体的旋转来控制流体的通断。

它具有结构简单、操作方便、快速开闭和良好的密封性能等特点，常用于液体和气体的控制。

3. 蝶阀：蝶阀通过蝶板的旋转来控制流体的通断。

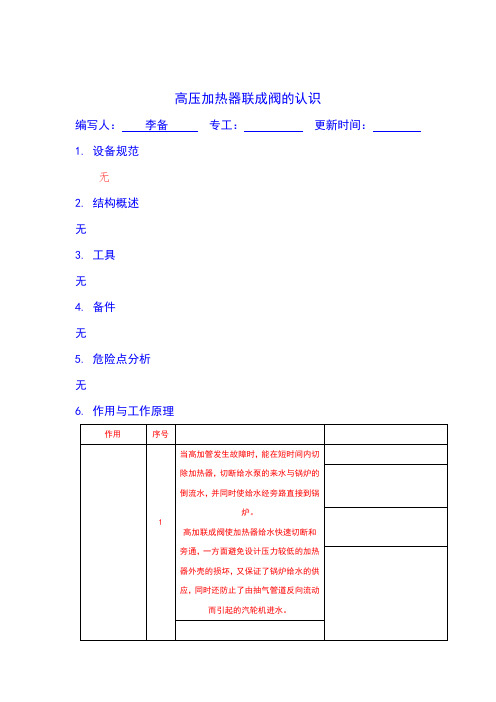

高压加热器联成阀的认识
编写人：李备专工：更新时间：1.设备规范
无
2.结构概述
无
3.工具
无
4.备件
无
5.危险点分析
无
6.作用与工作原理
作用序号
1 当高加管发生故障时，能在短时间内切除加热器，切断给水泵的来水与锅炉的倒流水，并同时使给水经旁路直接到锅
炉。

高加联成阀使加热器给水快速切断和旁通，一方面避免设计压力较低的加热器外壳的损坏，又保证了锅炉给水的供应，同时还防止了由抽气管道反向流动而引起的汽轮机进水。

工作原理 2 在正常运行中，给水压力均匀地作用于
高加联成阀的入口，因为压力损失存
在，旁路管道中的水压总是要低一点，
这一压力差以及伸出到外部的平衡阀
将安全的保证高加联成阀的阀盘维持
在开启位置，从而隔断了流向旁路的通
道。

在加热器发生故障情况下，水位控
制装置向电磁铁发出脉冲信号，同时发
出声光报警，并使得控制阀开启，将液
压缸A腔室泄压，由一小通道来的给水
全压地作用于液压缸的B腔室，驱使阀
盘向其关闭位置移动，这样加热器就退
出运行，给水经旁路流过。

如果加热器
内给水压力降低到给水泵压力90%以下
而不在升高，即使电磁阀未动作，高加
联成阀仍然在关闭位置。

在检修后启动时，加热器由于给水管道
通过充水管来充水，只有加热器内压力
与系统压力达到平衡后，联成阀才会自
动开启。

7.注意事项
对检修过程中可能遇到的问题，重点提示；
8.验收点
按H、W、R分级说明质量验收点及参于验收人员；
9.常见故障判断与处理
针对常见设备缺陷提出判断方法及处理建议；。

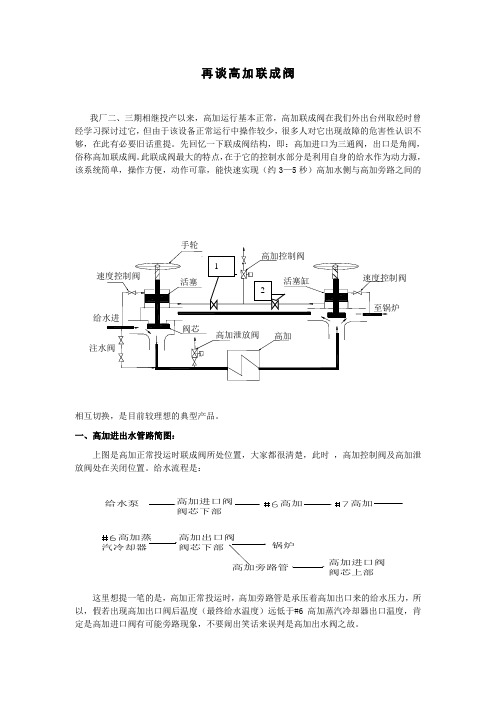

再谈高加联成阀我厂二、三期相继投产以来，高加运行基本正常，高加联成阀在我们外出台州取经时曾经学习探讨过它，但由于该设备正常运行中操作较少，很多人对它出现故障的危害性认识不够，在此有必要旧话重提。

先回忆一下联成阀结构，即：高加进口为三通阀，出口是角阀，俗称高加联成阀。

此联成阀最大的特点，在于它的控制水部分是利用自身的给水作为动力源，该系统简单，操作方便，动作可靠，能快速实现（约3—5秒）高加水侧与高加旁路之间的相互切换，是目前较理想的典型产品。

一、高加进出水管路简图：上图是高加正常投运时联成阀所处位置，大家都很清楚，此时，高加控制阀及高加泄放阀处在关闭位置。

给水流程是：所二、基本结构高加进、出口联成阀基本结构相似，主要由手轮、阀杆、阀芯、活塞、活塞缸、阀座、阀盖等组成。

阀杆分上、下两部份，上部与手轮相连，用于释放或锁紧阀芯，下部上端装有阀门的行程开关，通过电讯号送至CRT画面，中间与活塞用哈夫联结，下端与阀芯连成一体，上、下部之间可用销子对结，必要是通过操作手轮（一般不进行）用于强制开启阀门。

三、工作原理（1）正常运行时高加正常运行时，联成阀活塞上、下表面，承受的压力都为当时的给水压力，因活塞上、下部分表面积相同，上、下部分受力可看作相互抵消，故活塞所受的合力为零。

同样，阀芯的上、下表面，所受压力也为当时的给水压力，但因阀芯下部表面积要大于上部表面积，所以，无论给水母管压力怎样变化，阀芯所受合力始终不为零，且垂直向上，这样，阀芯也就一直被顶在开启位置。

（2）高加解列的瞬间当高加因某一原因（如水位高高）自动或手操撤出时，高加控制阀打开，活塞下方的给水迅速泄压（活塞与活塞缸间的间隙很小，活塞下方来不及补水），而活塞上方仍源源不断地有给水补充着，使得活塞上下形成巨大的差压，这时活塞所受向下的合力远远大于阀芯所受向上的合力，阀芯就被快速关下，高加水侧即刻隔离，此时给水流程：给水泵→高加进口阀芯上部→高加旁路管→高加出口阀芯上部→锅炉。

阀门的工作原理阀门是一种用于控制流体（液体、气体或者蒸汽）流动的装置，广泛应用于工业、建造、能源等领域。

它的工作原理是通过改变阀门内部的通道截面积来调节流体的流量，从而实现流体的开启、关闭或者调节。

一、阀门的分类根据不同的工作原理和结构形式，阀门可以分为多种类型，常见的有以下几种：1. 手动阀门：通过人工操作来控制阀门的开闭，例如手轮阀、手柄阀等。

2. 自动阀门：通过外部信号（电气、气动或者液压等）来控制阀门的开闭，例如电动阀、气动阀等。

3. 止回阀：用于防止流体倒流的阀门，例如止回阀、倒流阀等。

4. 调节阀：用于调节流体流量的阀门，例如调节阀、节流阀等。

5. 安全阀：用于保护管道或者设备的安全的阀门，例如安全阀、溢流阀等。

二、阀门的工作原理阀门的工作原理基于流体力学和机械原理，其主要包括以下几个方面：1. 开启与关闭：阀门的开启和关闭是通过阀芯（或者阀盘、阀板）与阀座之间的相对运动来实现的。

当阀芯与阀座贴合时，阀门关闭；当阀芯与阀座分离时，阀门开启。

2. 流体流动：阀门内部的通道截面积可以通过改变阀芯的位置来调节。

当阀芯向上挪移时，通道截面积增大，流体流量增加；当阀芯向下挪移时，通道截面积减小，流体流量减小。

3. 密封性能：阀门的密封性能对流体流动的控制至关重要。

阀芯与阀座之间的密封性能决定了阀门的开闭状态和流体的泄漏情况。

通常采用密封圈、密封面等结构来实现密封。

4. 控制信号：对于自动阀门，需要通过外部信号来控制阀门的开闭。

例如，电动阀门通过接收电信号来控制电动执行器的动作，从而实现阀门的开闭。

三、阀门的应用领域阀门作为流体控制的重要装置，广泛应用于各个领域。

以下是一些常见的应用领域：1. 工业领域：阀门在石油、化工、冶金、电力等工业领域中起到关键的作用，用于控制流体的流量、压力和温度等参数。

2. 建造领域：阀门在楼宇、供水、排水等系统中用于控制水流，例如供水管道、消防系统、空调系统等。

3. 能源领域：阀门在石油、天然气、核能等能源开采和输送系统中起到重要的作用，用于控制流体的流向和流量。

高加联成阀工作原理
高加联成阀是一种常用的控制阀门，其工作原理如下：
1. 接通电源：高加联成阀通常通过接通电源实现工作。

当电源接通后，电路中的控制电磁阀会打开，导通介质。

2. 介质流动：通过高加联成阀内部的阀体和阀芯结构，介质被引导进入阀门的内部。

介质从阀门的进口处流入阀体，然后经过阀芯控制流量，并最终从阀门的出口处流出。

3. 阀芯控制：高加联成阀的阀芯是其关键组成部分。

阀芯通常由磁珠和阀杆组成，当电流通过控制电磁阀时，产生的磁场作用于磁珠，使其受到吸引力或排斥力。

这种力量会导致阀芯上的阀杆运动，从而控制流量。

4. 流量调节：根据电流的变化，控制电磁阀会调整阀芯的位置，进而改变阀门的开度。

当电流变大时，阀芯会被吸引，阀门的开度增大，从而使介质流量增加。

反之，当电流变小时，阀芯会被排斥，阀门的开度减小，从而使介质流量减小。

5. 闭合阀门：在不需要流动时，通过切断电源，控制电磁阀关闭，阀芯返回原位。

这样可以完全关闭阀门，停止介质的流动。

总结：高加联成阀通过接通电源来控制介质的流动，利用阀芯的位置来调节阀门的开度，从而实现对介质流量的控制。

关闭阀门时，切断电源，使阀芯返回原位。

这种阀门具有结构简单、控制精度高和响应速度快的特点，常被应用于工业过程控制中。

高加联成阀工作原理
高加联成阀（EVGA）是一种用于调节气体或液体流量的装置，它由一个绝缘的阀门和一个电动执行器组成。

该阀门通常由一个圆柱形的活塞和一个带有阀瓣的阀门体构成。

工作原理如下：
1. 初始状态：当阀门处于关闭状态时，电动执行器将活塞推入阀箱，关闭阀门体上的阀瓣。

2. 开启阀门：当电动执行器接收到开启信号后，它将推动活塞向外移动，从而使阀门体上的阀瓣打开。

流体则可以通过阀门体进入或离开管道系统。

3. 关闭阀门：当电动执行器接收到关闭信号后，它将拉回活塞，使阀门体上的阀瓣关闭。

这样就可以阻止流体的进出。

EVGA通常采用电动执行器来控制阀门的开启和关闭。

电动执行器可以使用电动机、蜗轮蜗杆传动机构、伺服电机等。

在接收到控制信号后，电动执行器将控制活塞的运动，从而改变阀门的开度。

高加联成阀在流体流量控制、流体介质切换和压力调节等方面广泛应用。

高加联成阀工作原理
高加联成阀是一种常用的液压控制元件，广泛应用于工程机械、冶金设备、航空航天等领域。

它通过控制液压油的流动，实现液压
系统中的流量控制、压力控制、方向控制等功能。

下面将详细介绍
高加联成阀的工作原理。

首先，高加联成阀由阀体、阀芯、阀座、弹簧等部件组成。

当
液压油进入高加联成阀时，液压油的流动受阀芯和阀座的控制，从
而实现对液压系统的控制。

其次，高加联成阀的工作原理是利用阀芯在阀座上的移动来控
制液压油的流通。

当液压油进入阀体时，阀芯会受到液压力的作用
而移动，从而改变阀芯和阀座之间的通道大小，进而控制液压油的
流量和压力。

另外，高加联成阀还可以通过控制阀芯的位置来改变液压油的
流向。

当阀芯移动到不同的位置时，液压油可以流向不同的液压缸
或液压马达，从而实现对液压系统的方向控制。

此外，高加联成阀还可以通过调节弹簧的压力来改变阀芯的运
动特性。

通过改变弹簧的压力，可以调节阀芯的灵敏度和稳定性，
从而满足不同工况下的液压控制要求。

总的来说，高加联成阀通过控制阀芯的位置和弹簧的压力，实
现对液压系统的流量、压力、方向的精确控制。

它具有结构简单、
可靠性高、响应速度快等特点，是液压系统中不可或缺的重要元件。

综上所述，高加联成阀的工作原理是基于阀芯和阀座的相对运
动来控制液压油的流通，通过调节阀芯的位置和弹簧的压力来实现
对液压系统的精确控制。

希望通过本文的介绍，能够更加深入地了
解高加联成阀的工作原理，为液压系统的设计和维护提供帮助。

双联电磁阀工作原理
双联电磁阀是一种由两个独立的电磁阀组成的装置。

每个电磁阀都由一个线圈和一个阀体组成。

工作原理如下：
1. 开启状态：当电磁阀的线圈通电时，产生的磁场作用于阀体上的铁芯，将阀体中的活塞吸引到阀座上，使阀门关闭。

同时，电磁阀另一个线圈处于断电状态，其阀体中的活塞没有被吸引，保持开放状态。

2. 关闭状态：当电磁阀的线圈通电，磁场作用于阀体上的铁芯，将阀体中的活塞吸引到阀座上，使阀门关闭。

与此同时，电磁阀另一个线圈断电，阀体中的活塞没有被吸引，也保持关闭状态。

通过控制电磁阀的两个线圈的通电和断电状态，可以实现对阀门的开关控制。

这种双联电磁阀可以在液体或气体传递过程中，实现双向流动的控制和阻隔。
