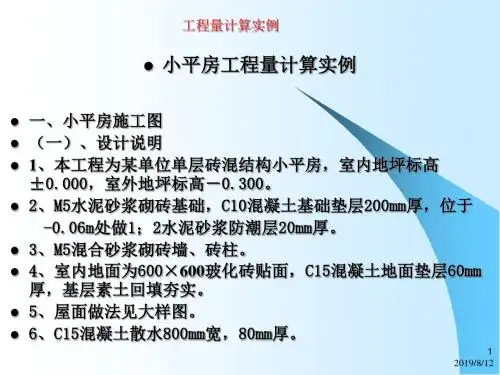

工程量计算示例例1.某建筑平面图如图1所示，墙体厚度240mm，台阶上部雨篷伸出宽度与阳台一致，阳台为全封闭。
按要求平整场地，土壤类别为Ⅲ类（坚土），大部分场地挖填找平厚度在±30cm以内，就地找平，但局部有23m3挖土，平均厚度为50cm，有5m弃土运输。
计算人工场地平整的工程量。
图1 某建筑平面图例2.如图2所示，求建筑物人工平整场地工程量。
图2 人工平整场地示意图例3.某工程场地平整，方格网边长确定为20m，各角点自然标高和设计标高如图所示。
土类为Ⅱ类普通土，常年地下水位为-2.40m。
计算人工开挖土方的工程量。
图3 某工程场地示意图例4.某建筑物基础平面及剖面如图所示。
已知设计室外地坪以下砖基础体积为15.85m3，混凝土垫层体积为2.86m3，室内地面厚度为180mm，工作面C=300mm，土质为Ⅱ类普通土。
要求挖出土方堆于现场，回填后余下的土外运。
试对土石方工程相关项目进行列项，并计算各分项工程量。
图4 某建筑物基础平面及剖面图a) 平面图b）基础1-1剖面图挖地槽和支挡土板工程量。
支挡土板沟槽平面图例6.土壤类别为Ⅱ类普通土，基础为现浇混凝土独立基础，垫层宽度1.5m，挖土深度2.3m，其施工方案如图示。
编制其工程量清单计价表。
图6 独立柱基础结构示意图a)独立柱基础平面图b）独立柱基础剖面图例7.如图7所示，某办公楼工程为砖混结构，外墙厚365mm，内墙厚240mm，楼板厚120mm，计算：“三线一面”基数；基础工程量；实砌墙体工程量。
门窗及墙体埋件见下表图7 某办公楼工程示意图例8.某工程等高式标准砖大放脚基础如图所示，当基础墙高h=1.6m，基础长l=27.85m 时，计算砖基础工程量。
例9.某建筑物如图所示。
内外墙与基础均为砖砌，均用M5水泥石灰砂浆砌筑。
内、外砖墙厚度均为240mm，外墙为清水砖墙，用水泥膏勾缝，外墙裙顶标高为1.2m。
圈梁用C20混凝土，Ⅰ级钢筋，沿外墙附设，截面为240mm×180mm。

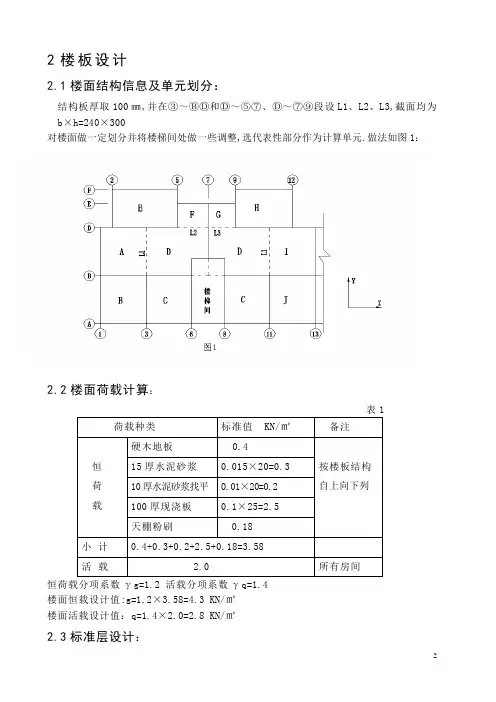

2楼板设计2.1楼面结构信息及单元划分：结构板厚取100㎜,并在③～ⒷⒹ和Ⓓ～⑤⑦、Ⓓ～⑦⑨段设L1、L2、L3,截面均为b×h=240×300对楼面做一定划分并将楼梯间处做一些调整,选代表性部分作为计算单元.做法如图1：表1恒荷载分项系数γg=1.2 活载分项系数γq=1.4楼面恒载设计值:g=1.2×3.58=4.3 KN/㎡楼面活载设计值：q=1.4×2.0=2.8 KN/㎡2.3标准层设计：按弹性理论计算板,根据连续多跨双向板的实用计算法计算—跨中最大正弯矩为内支座固支时g+q/2和内支座铰支时q/2算出的弯矩和。
支座最大负弯矩为内支座固支时g+q求得(取相邻板算得的负弯矩绝对值的较大值)。
g+q=4.3+2.8=7.1 KN/㎡g+q/2=4.3+1.4=5.7 KN/㎡q/2=1.4 KN/㎡2.3.1板计算跨度：内跨 Lo=Lc Lc为轴线距离边跨 Lo=Ln+ｂ Ln净跨，ｂ为梁宽2.3.2板弯矩计算：考虑泊松比Vc=0.2 由于房间大小的差异，某些双向板同方向相邻跨度相差较大，因此对算得的弯矩应作一些调整。
A区格板：Lx=3.6-0.12-0.12+0.24=3.6m Ly=4.2m Lx/Ly=0.86mx=(0.0266+0.2×0.0231)(g+q/2)Lx²+(0.0496+0.2×0.035)(q/2)Lx²=0.0312×5.7×3.6²+0.0566×1.4⌧3.6²=3.341 KN☪m/mmy=(0.0231+0.2⌧0.0266)⌧5.7⌧3.6²+(0.035+0.2⌧0.0496)⌧1.4⌧3.6² =2.1+0.82=2.92 KN☪m/mmx =-0.07⌧(g+q)Lx²=-0.07⌧7.1⌧3.6²=-6.44 KN☪m/mmy =-0.067⌧7.1⌧3.6²=-6.24 KN☪m/mB区格板：Lx=3.6m Ly=4.2m Lx/Ly=0.86mx=(0.0322+0.2⌧0.0231)⌧5.7⌧3.6²+(0.0496+0.2⌧0.035)⌧1.4⌧3.6² =2.72+1.03=3.75 KN☪m/mmy=(0.0231+0.2⌧0.0322)⌧5.7⌧3.6²+(0.035+0.2⌧0.0496)⌧1.4⌧3.6² =2.18+0.82=3.00 KN☪m/mmx =-0.0818⌧7.1⌧3.6²=-7.53 KN☪m/mmy =-0.073⌧7.1⌧3.6²=-6.72 KN☪m/mC区格板：Lx=3.5m Ly=4.2m Lx/Ly=0.83mx=(0.0341+0.2⌧0.0225)⌧5.7⌧3.5²+(0.0528+0.2⌧0.0342)⌧1.4⌧3.5²=2.69+1.02=3.71 KN☪m/mmy=(0.0225+0.2⌧0.0341)⌧5.7⌧3.5²+(0.0342+0.2⌧0.0528)⌧1.4⌧3.5²=2.05+0.77=2.82 KN☪m/mmx =-0.0851⌧7.1⌧3.5²=-7.4 KN☪m/mmy =-0.0739⌧7.1⌧3.5²=-6.43 KN☪m/mD区格板：由于D区格板在Y方向与相邻板F(G)的跨度较大，因此在按g+q/2算得的跨中弯矩曾的10%，q/2算得的跨中弯矩减小5%。
工程量计算示例例1。
某建筑平面图如图1所示，墙体厚度240mm，台阶上部雨篷伸出宽度与阳台一致，阳台为全封闭。
按要求平整场地,土壤类别为Ⅲ类（坚土）,大部分场地挖填找平厚度在±30cm以内,就地找平，但局部有23m3挖土，平均厚度为50cm，有5m弃土运输.计算人工场地平整的工程量。
图1 某建筑平面图例2.如图2所示,求建筑物人工平整场地工程量。
图2 人工平整场地示意图例3。
某工程场地平整,方格网边长确定为20m，各角点自然标高和设计标高如图所示.土类为Ⅱ类普通土，常年地下水位为-2.40m.计算人工开挖土方的工程量.图3 某工程场地示意图例 4.某建筑物基础平面及剖面如图所示。
已知设计室外地坪以下砖基础体积为15。
85m3，混凝土垫层体积为2.86m3，室内地面厚度为180mm，工作面C=300mm,土质为Ⅱ类普通土。
要求挖出土方堆于现场，回填后余下的土外运。
试对土石方工程相关项目进行列项,并计算各分项工程量.图4 某建筑物基础平面及剖面图a) 平面图b）基础1—1剖面图例5。
如图所示，现场土质为Ⅱ类普通土，地槽双面支挡土板,墙厚240mm，计算人工挖地槽和支挡土板工程量。
支挡土板沟槽平面图图5 支挡土板沟槽平面图例6.土壤类别为Ⅱ类普通土，基础为现浇混凝土独立基础，垫层宽度1。
5m，挖土深度2。
3m，其施工方案如图示.编制其工程量清单计价表。
图6 独立柱基础结构示意图a)独立柱基础平面图b）独立柱基础剖面图例7.如图7所示,某办公楼工程为砖混结构，外墙厚365mm,内墙厚240mm，楼板厚120mm，计算：“三线一面”基数；基础工程量；实砌墙体工程量。
门窗及墙体埋件见下表图7 某办公楼工程示意图例8。
某工程等高式标准砖大放脚基础如图所示，当基础墙高h=1。
6m,基础长l=27。
85m时，计算砖基础工程量。
例9。
某建筑物如图所示.内外墙与基础均为砖砌，均用M5水泥石灰砂浆砌筑。
内、外砖墙厚度均为240mm,外墙为清水砖墙,用水泥膏勾缝,外墙裙顶标高为1。
砌筑工程量计算、计价案例案例1：某办公楼砖基础构造图如下，已知L=109.8 m, 标准砖双面放脚每层高126㎜(等高式),以及双面放脚层高为126㎜,砌出63㎜。
计算砖基础工程量 解:()()()[]()[]Ln n dh L n n dh L s h d V ⨯++=⨯+⨯+=⨯∆+⨯=⨯+⨯=1007875.010625.0126.0基础长放脚增加面积基础墙高基础墙厚基=[0.24×1.45+0.007875×2(1+2)]×109.8 =43.39 m 3 查表0.04725砖桩基放脚体积表 ㎡案例2:独立柱砖基础,柱断面为0.49×0.49,基础高为1.6 m,每边大放脚为等高式4层,求砖柱基础体积.解:V=0.49×0.49×1.6+0.213=0.598 m 3(注:大放脚增加面积查砖桩基放脚体积表,4层,对应的柱断面尺寸0.49×0.49)案例3:某房屋平面及基础剖面图如下,内、外墙基础上均设置圈梁，体积为1.94㎡,计算砖基础工程量。
解：外墙中心线=（3.3×2+3×2）×2=25.2 m内墙中心线=（6-0.24）+（3.3－0.24）=8.82 m砖基础断面积=基础墙厚×基础高度+大放脚增加的面积=[0.24×(1.5－0.3)+0.01575] =0.30㎡查大放脚表:放脚层高一,等高式大放脚,增加的面积是0.01575 砖基础工程量=基础长×基础断面积+应增加的体积－应扣减的体积=[(25.5+8.82)×0.3-1.94]=8.36 m3己知基础圈梁的体积3-1综合单价:185.8元/ m3×8.36 m3=1553.29元案例4：根据题图，按2004年《江苏省建筑与装饰工程计价表》的规定计算(三类工程)：（1）人工开挖基础土方工程量、施工排水费；（2）砼垫层、砼基础、砖基础工程量；（3）将（1）、（2）计算出的工程量套用计价表单价，算出分部分项工程费。
工程量计算示例解答(总55页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除工程量计算示例例1.某建筑平面图如图1所示，墙体厚度240mm，台阶上部雨篷伸出宽度与阳台一致，阳台为全封闭。
按要求平整场地，土壤类别为Ⅲ类（坚土），大部分场地挖填找平厚度在±30cm以内，就地找平，但局部有23m3挖土，平均厚度为50cm，有5m弃土运输。
计算人工场地平整的工程量。
图1 某建筑平面图例2.如图2所示，求建筑物人工平整场地工程量。
图2 人工平整场地示意图例3.某工程场地平整，方格网边长确定为20m，各角点自然标高和设计标高如图所示。
土类为Ⅱ类普通土，常年地下水位为。
计算人工开挖土方的工程量。
图3 某工程场地示意图例4.某建筑物基础平面及剖面如图所示。
已知设计室外地坪以下砖基础体积为，混凝土垫层体积为，室内地面厚度为180mm，工作面C=300mm，土质为Ⅱ类普通土。
要求挖出土方堆于现场，回填后余下的土外运。
试对土石方工程相关项目进行列项，并计算各分项工程量。
图4 某建筑物基础平面及剖面图a) 平面图 b）基础1-1剖面图例5.如图所示，现场土质为Ⅱ类普通土，地槽双面支挡土板，墙厚240mm，计算人工挖地槽和支挡土板工程量。
支挡土板沟槽平面图图5 支挡土板沟槽平面图例6.土壤类别为Ⅱ类普通土，基础为现浇混凝土独立基础，垫层宽度，挖土深度，其施工方案如图示。
编制其工程量清单计价表。
图6 独立柱基础结构示意图a)独立柱基础平面图 b）独立柱基础剖面图例7.如图7所示，某办公楼工程为砖混结构，外墙厚365mm，内墙厚240mm，楼板厚120mm，计算：“三线一面”基数；基础工程量；实砌墙体工程量。
门窗及墙体埋件见下表图7 某办公楼工程示意图例8.某工程等高式标准砖大放脚基础如图所示，当基础墙高h=，基础长l=时，计算砖基础工程量。
例9.某建筑物如图所示。

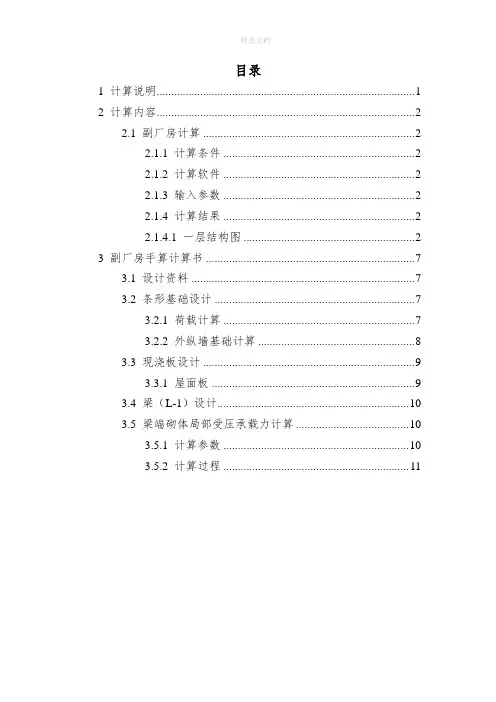

目录1 计算说明 (1)2 计算内容 (2)2.1 副厂房计算 (2)2.1.1 计算条件 (2)2.1.2 计算软件 (2)2.1.3 输入参数 (2)2.1.4 计算结果 (2)2.1.4.1 一层结构图 (2)3 副厂房手算计算书 (7)3.1 设计资料 (7)3.2 条形基础设计 (7)3.2.1 荷载计算 (7)3.2.2 外纵墙基础计算 (8)3.3 现浇板设计 (9)3.3.1 屋面板 (9)3.4 梁（L-1）设计 (10)3.5 梁端砌体局部受压承载力计算 (10)3.5.1 计算参数 (10)3.5.2 计算过程 (11)1 计算说明某水闸副厂房、管理房均坐落于某水闸右岸，位于灌溉检修闸上游。
其中副厂房为一层砖混结构，管理房为二层砖混结构。
本次设计负责副厂房及管理房建筑上部墙柱、楼板及下部基础设计。
副厂房平面布置如下图：图1-1副厂房平面图布置图2 计算内容2.1副厂房计算2.1.1计算条件计算所选用的规程、规范：《建筑结构荷载规范》（GB50009-2012）《建筑抗震设计规范》（GB50011-2010）《混凝土结构设计规范》（GB50010-2010）《砌体结构设计规范》（GB50003-2008）《建筑工程抗震设防分类标准》（GB50223-2008）《工程结构可靠性设计统一标准》（GB50153-2008）《钢筋机械连接通用技术规范》（JGJ 107-2003）《水工建筑物荷载设计规范》（DL 5077-1997）2.1.2计算软件广厦建筑结构CAD（版本：17.0）2.1.3输入参数工程抗震设防烈度为六度，抗震设防类别为丙类。
基本风压：0.35kN/m2，基本雪压：0.35kN/m2。
屋面恒荷载取：1.5kN/m2，平屋面活荷载取为：0.5kN/m2，按不上人屋面考虑。
砖墙荷载：240厚砖墙，双面粉刷取5.24kN/m2。
混凝土等级采用C25，钢筋采用HPB300（f y=270N/mm2），HRB400（f y=360N/mm2），钢筋保护层厚度：板取20mm，梁、柱取35mm。
