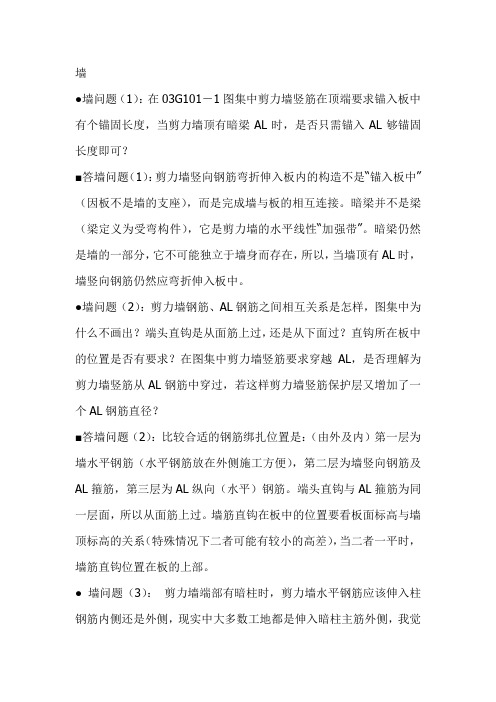

墙●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL时，墙竖向钢筋仍然应弯折伸入板中。
●墙问题（2）：剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向（水平）钢筋。
端头直钩与AL箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。
● 墙问题（3）：剪力墙端部有暗柱时，剪力墙水平钢筋应该伸入柱钢筋内侧还是外侧，现实中大多数工地都是伸入暗柱主筋外侧，我觉得这样不妥，但图集上没有详细规定，正确的做法应该是怎么样的？■答墙问题（3）：通常剪力墙水平钢筋放在外侧，如果伸入端柱竖向钢筋内侧时，需要向内弯折，这样做会形成钢筋笼“颈缩”，因此，水平钢筋走暗柱主筋外侧即可。
剪力墙尽端不存在水平钢筋的支座，只存在“收边”问题。
请参看03G101勘误：6、第47页端部暗柱墙构造中剪力墙水平筋弯钩位置稍往后退，在暗柱端部纵筋后“扎进”暗柱。
● 墙问题（4）：请问陈总在03G101第47页中“剪力墙水平钢筋构造”，为什么取消了原00G101第33页中“剪力墙身水平钢筋构造”的“转角墙，外侧水平钢筋设搭接接头”的构造做法？因为在转角墙外侧设搭接接头比较便于施工，外侧水平筋连续通过转弯在施工中比较困难。

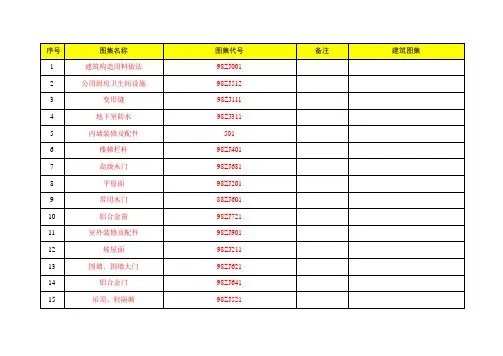

国际图集结构G部分图集编号应(320本)序号图集编号图集名称图集标准号备注1 03G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪国墙、框支剪力墙结构）代替00G1012 03G101-2混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）3 03G101-2附：03G101-2s混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）4 04G101-3混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）5 04G101-4混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼梯与屋面板）6 06G101-6混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）7 03G102钢结构设计制图深度和表示方法8 04G103民用建筑工程结构施工图设计深度图样9 05G104民用建筑工程结构初步设计深度图样10 05SG105民用建筑工程设计互提资料深度图样-结构专业11 05SG109-1结构设计原则、荷载及荷载效应组合和地震作用、地基基础12 05SG109-2砌体结构13 05SG109-3混凝土结构14 05SG109-4钢结构、空间网格结构15 05SG110建筑结构审实践教学及见习工程师图册16 07SG111-1建筑结构加固施工图设计表示方法17 07SG111-2建筑结构加固施工图设计深度图样18 06G112建筑结构设计常用数据19 06G113 民用建筑结构计算书编制要求及示例20 09G901-5混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯）21 09G901-2混凝土结构施工钢筋排布规则与构造详图（现浇混凝土框架、剪力墙、框架－剪力墙、框支剪力墙结构）22 95G42812m予应力混凝土鱼腹式吊车梁23 07G120工程做法（自重计算）24 04G211砖烟囱代替00G211-1～425 05G212钢筋混凝土烟囱代替99G212-1～426 08G221 08J332砌体地沟（建筑、结构合订本）27 04SG307现浇钢筋混凝土板式楼梯28 05SG308 混凝土后锚固连接结构29 04SG309钢筋焊接网混凝土楼板与剪力墙构造30 06SG311-1 a b c 混凝土结构加固与修复（总则及构件加固）a b c31 04G314钢筋混凝土折线形屋架代替95G314-1～432 04G320钢筋混凝土基础梁代替93G320和93（03）G32033 04G321钢筋混凝土连系梁代替93G321和93（03）G32134 03G322-1钢筋混凝土过梁（烧结普通砖）代替93G322（一）～（二）35 03G322-2钢筋混凝土过梁（烧结多孔砖砌体）36 03G322-3钢筋混凝土过梁（混凝土小型空心砌块砌体）37 03G322-4钢筋混凝土过梁（混凝土小型空心砌块夹心墙体）38 04G323-1钢筋混凝吊车梁（工作级别A6）代替95G323-1～2和95（03）G323-1～239 04G323-2钢筋混凝吊车梁（工作级别A4、A5）40 04G325吊车轨道联结及车挡（适用于混凝土结构）代替95G32569 03G363 多层砖房钢筋混凝土构造柱抗震节点详图 代替98G363 70 99SG212-3 钢筋混凝土烟囱（100m ）71 05SG408SP 预应力空心板代替99ZG408 72 99ZG408（附册一） SP 预应力空心板技术手册 73 99ZG408（附册二） SP 板/砌块居住建筑设计指南 74 03SG409 预应力混凝土管桩75 04G410-1 1.5m×6.0m 预应力混凝土屋面板（预应力混凝土部分） 代替92G410-1、3、4和92（03）G410-1、3、476 04G410-2 1.5m×6.0m 预应力混凝土屋面板（钢筋混凝土部分） 77 05G414-1 预应力混凝土工字型屋面梁（9m 单坡） 代替99G414（一）～（五）78 05G414-2 预应力混凝土工字型屋面梁（12m 单坡） 79 05G414-3 预应力混凝土工字型屋面梁（12m 双坡） 80 05G414-4 预应力混凝土工字型屋面梁（15m 双坡） 81 05G414-5 预应力混凝土工字型屋面梁（18m 双坡）8204G415-1预应力混凝土折线形屋架（预应力筋钢绞线 跨度18m ～30m ）A B代替95G415-6～10和95（03）G415-6～1083 04G4266m后张法预应力混凝土吊车梁代替95G426和95（03）G42684 06SG429后张预应力混凝土结构施工图表示方法与构造详图85 06SG432-1预应力混凝土双T板（坡板宽度2.4m）86 08SG432-2 预应力混凝土双T板（平板宽度2.0m、2.4m、3.0m）87 08SG432-3预应力混凝土双T板（坡板宽度3.0m）88 03SG435-1预应力混凝土圆孔板(预应力筋为螺旋肋钢丝跨度为2.1m-2.4m)89 03SG435-2预应力混凝土圆孔板(预应力筋为螺旋肋钢丝跨度为4.8m-7.2m)90 06SG435-3 预应力混凝土圆孔板（板高100mm）91 06SG435-4 预应力混凝土圆孔板（板高150mm）92 06G439-1 预应力混凝土叠合板(实心板) 6G439-1替代95G439-3及95（03）G439-3预应力混凝土叠合板（预应力筋为刻痕钢丝）06G5439-2新编93 06G439-2 预应力混凝土叠合板(实心板)94 06SG501民用建筑钢结构防火构造95 05G511梯形钢屋架代替97G511和97（04）G51196 05G512钢天窗架代替97G512和97（04）G51297 05G513钢托架代替99G513和99（04）G51398 05G514-112m实腹式钢吊车梁轻级工作制（A1～A3）Q235钢代替00G514-1～5与00（04）G514-1～599 05G514-212m实腹式钢吊车梁中级工作制（A4～A5）Q235钢100 05G514-312m实腹式钢吊车梁中级工作制（A4～A5）Q345钢101 05G514-412m实腹式钢吊车梁重级工作制（A6～A7）Q345钢102 05G515轻型屋面梯形钢屋架代替01SG515和01（04）SG515103 06SG515-1 a b c轻型屋面梯形钢屋架（圆钢管、方钢管） a b c 104 06SG515-2轻型屋面梯形钢屋架（部分T型钢弦杆）105 05G516轻型屋面钢天窗架代替01SG516和01（04）SG516106 05G517轻型屋面三角形钢屋架代替98G517-1～5和98（04）G517-1～5107 06SG517-1轻型屋面三角形钢屋架（圆钢管、方钢管）108 06SG517-2轻型屋面三角形钢屋架（部分T型钢弦杆）109 02SG518-1门式刚架经型房屋钢结构（无吊车）A B 与02（04）SG518-1配合使用110 02（04）SG518-1门式刚架经型房屋钢结构（无吊车）111 04SG518-2 门式刚架经型房屋钢结构（有悬挂吊车）未附构件详图112 04SG518-2附：构件详图门式刚架经型房屋钢结构（有悬挂吊车）附：构件详图附构件详图113 04SG518-3门式刚架经型房屋钢结构（有吊车）未附构件详图114 04SG518-3 附：构件详图门式刚架经型房屋钢结构（有吊车）附：构件详图附构件详图115 07SG518-4多跨门式刚架轻型房屋钢结构（无吊车）可提供与本图集配套使用的门式钢架加工详图116 01SG519多、高层民用建筑钢结构节点构造详图与01（04）SG519配合使用117 01（04）SG519多、高层民用建筑钢结构节点构造详图118 03SG519-1多、高层民用建筑钢结构节点连接（次梁与主梁的简支螺栓连接：主梁的栓焊拼接）A B119 04SG519-2 a b 多、高层民用建筑钢结构节点连接（主梁的全栓拼接） a b120 03SG520-1钢吊车梁（中级工作制Q235钢）121 03SG520-2钢吊车梁（中级工作制Q345钢）122 05SG521-1C型钢檀条123 05SG521-2Z型钢檀条124 05SG521-3H型钢檀条125 05SG521-4C型钢和H型钢墙梁126 05SG522钢与混凝土组合楼（屋）盖结构构造127 04SG523型钢混凝土组合结构构造128 06SG524钢管混凝土结构构造129 05G525吊车轨道联结及车挡（适用于钢吊车梁）代替00G514-6与00（04）G514-6130 07SG526户外钢结构独立柱广告牌131 07SG528-1 钢雨蓬（一）132 06SG529-1单层房层钢结构节点构造详图（工字截面钢柱柱脚连接）133 07SG531网架结构设计134 03SG610-1建筑结构隔震构造详图135 03SG611砖混结构加固与修复136 04G612砖墙结构构造（烧结多孔砖与普通砖、蒸压类砖）代替96SG612与96（03）SG612137 05SG613 混凝土小型空心砌块结构构造代替96SG613-1～2与96（03）SG613-1～2138 02SG614框架结构填充小型空心砌块结构构造139 06SG614-1砌体填充墙连接构造140 03SG615配筋混凝土砌块砌体建筑结构构造141 05SG616混凝土小型砌块块型尺寸142 07SG617夹心保温墙结构构造143 02ZG710发泡水泥复合板144 03SG715-1蒸压轻质加气混凝土板（NALC）145 05SG811条形基础146 06SG812桩基承台147 06G901-1混凝土结构施工钢筋排布规则与详图（现浇混凝土框架、剪力墙、框架剪力墙）148 06CG01蒸压轻质砂加气混凝土块材及板才连霎构造（AALC）149 05CG02钢结构设计图实例---多、高层钢结构房屋150 07CG03 钢结构设计图实例---单层钢结构房屋151 06CG04钢结构设计图实例---单层工业厂房152 06CG08悬挂运输设备轨道设计计算153 08G101-5混凝土结构施工图平面整体表示方法制图规则和构造详图154 08G101-11G101系列图集施工常见问题答疑图解155 95G437-6预应力V形折板（托梁和三脚架）156 95G437-5预应力V形折板（悬挑折板）157 95G437-4预应力V形折板（悬挂集中荷载折板）158 95G437-3预应力V形折板（碳素钢丝折板构件）159 95G437-2预应力V形折板（冷拔低碳钢丝折板构件）160 95G437-1预应力V形折板（总说明和结构构造）161 96G433-2预应力混凝土三角形托架162163 06SG812(pdf)桩基承台164 常用建筑结构节点设计(a)施工详细图集（P1-96）165 常用建筑结构节点设计(b)施工详细图集（P97-175）166 CG429(九)带式输送机栈桥167 CG429(八)带式输送机栈桥168 CG429(七)带式输送机栈桥169 CG429(六)带式输送机栈桥170 CG429(五)带式输送机栈桥171 CG429(四)带式输送机栈桥172 CG429(三)带式输送机栈桥173 CG429(二)带式输送机栈桥174 CG429(一)带式输送机栈桥175 JTGQB003-2003钢筋砼盖板暗涵标准图176 HGT21553-1993钢铺板通用图177 HG-T21612-96压焊钢格板通用图178 HGT21640.1-2000 四(a)H型钢钢结构管架通用图集（桁架式管架四固定支架）179 HGT21640.1-2000 四(b)H型钢钢结构管架通用图集（桁架式管架四固定支架）180 HGT21640.1-2000 一H型钢钢结构管架通用图集（桁架式管架一总说明）181 08CG03轻型钢结构设计实例182 07G120工程做法（自重计算）183 04SG308混凝土后锚固连接构造184 08SG213-1(b)钢烟囱(自立式30-60M)(P90-175)185 08SG510-1(c)轻型屋面平行弦钢屋架(圆钢管、方钢管)(P134以后) 186 08SG510-1(b)轻型屋面平行弦钢屋架（圆钢管、方钢管）(P67-133) 187 08SG510-1(a)轻型屋面平行弦钢屋架（圆钢管、方钢管）(P1-66)188 08SG213-1(a)钢烟囱(自立式30-60M）（P1-89）189 08CG10配筋混凝土砌块砌体建筑结构设计计算实例190 08CG09建筑震害分析及实例图解191 08G118(1g)单层工业厂房设计选用（下册）192 08G118(1f)单层工业厂房设计选用（下册）193 08G118(1e)单层工业厂房设计选用（下册)194 08G118(1d)单层工业厂房设计选用（下册）195 08G118(1c)单层工业厂房设计选用（下册）196 08G118(1b)单层工业厂房设计选用（下册）197 08G118(1a)单层工业厂房设计选用（下册）198 08G118(d)单层工业厂房设计选用（上册）199 08G118(c)单层工业厂房设计选用（上册）200 08G118(b)单层工业厂房设计选用（上册）201 08G118(a)单层工业厂房设计选用（上册）202 06SG439-1预应力混凝土叠合板（50MM、60MM实心底板）203 00G101混凝土结构施工图平面整体表示方法制图规则和构造详图204 08SG520-3(b)钢吊车梁（H型钢工作级别A1～A5）205 08SG520-3(a)钢吊车梁（H型钢工作级别A1～A5）206 03G101-1补充坡屋面补充图集207 03SG715-1蒸压轻质加气混凝土板（NACL）构造详图208 08SG618-4农村民宅抗震构造详图（石结构房屋）209 08SG618-3农村民宅抗震构造详图（生土结构房屋）210 08SG618-1农村民宅抗震构造详图（砖结构房屋）211 08SG618-2农村民宅抗震构造详图（木结构房屋）212 YG-T01预埋件图集选用表213 96(03)G353-(1-6)钢筋混凝土屋面梁214 07SG111-2建筑结构加固施工图设计深度图样215 07SG111-1建筑结构加固施工图设计表示方法216 00G514吊车轨道联结及车挡217 SDCV0003—2002地脚螺栓图集218 HG T21545-2006地脚螺栓通用图219 SDCV0041_2002钢结构焊接节点220 98G359-3悬挂运输轨道221 04SG308(b)混凝土后锚固连接构造(49-96) 222 04SG308(a)混凝土后锚固连接构造(1-48) 223 95(03)G439预应力混凝土叠合板224 03G372(b)钢筋混凝土雨棚225 03G372(c)钢筋混凝土雨棚226 03G372(a)钢筋混凝土雨棚227 08SG115-1钢结构施工图参数表示法228 99SG212(一)烟囱图集229 96G370(一)混凝土空腹屋架（12m跨）230 96G370(三)混凝土空腹屋架（18m跨）231 96G370(二)混凝土空腹屋架（15m跨）232 HG21544-92埋件233 HG21543-92圆形塔平台通用图234 91SG362(EXCL版)预埋件图集235 03G101-1修正版03G101-1(修正版）超清晰236 04G101-4(word版)混凝土结构施工图平面整体表示方法制图规则和构造详图237 02(04)SG518-1门式刚架轻型房屋钢结构（2004年修改版)238 06SG515-1(c)轻型屋面梯形钢屋架（圆钢管、方钢管）(201-294)239 06SG515-1(b)轻型屋面梯形钢屋架（圆钢管、方钢管）(101-200)240 06SG515-1(a)轻型屋面梯形钢屋架（圆钢管、方钢管）241 HGT21611.1-1996钢筋混凝土带式输送机栈桥通用图242 06SG311-1(b)混凝土结构加固改造构造图(上册)(95-188p)243 06SG311-1(a)混凝土结构加固改造构造图(上册)(1-94p)244 06SG311-1(c)混凝土结构加固改造构造图(上册)(189-281p)245 01SG515(a)轻型屋面梯形钢屋架246 01SG515(b)轻型屋面梯形钢屋架247 常用建筑结构节点设计施工详细图集248 04SG519-2(b)多、高层民用建筑钢结构节点连接（主梁的全栓拼接）(61-125页)249 04SG519-2(a)多、高层民用建筑钢结构节点连接（主梁的全栓拼接）(1-60页) 250 04G325吊车轨道联结及车挡（适用于混凝土结构）251 03G322-4钢筋混凝土过梁252 06G901-1混凝土结构施工钢筋排布规则与构造详图253 93(03)G321钢筋砼连系梁254 02TD-102钢结构标准图集檩条墙梁分册255 04G104-4混凝土结构施工图平面整体表示方法制图规则和构造详图256 JGJ144-2004《外墙外保温工程技术规程》257 02BGP03阳光板图集258 07SG518-4(b)多跨门式刚架轻型房屋钢结构(92-183p)259 07SG518-4(a)多跨门式刚架轻型房屋钢结构(1-91p)260 05G359-1～4(b)悬挂运输设备轨道(146-291p)261 05G359-1～4(a)悬挂运输设备轨道(1-145p)262 96G433-1预应力混凝土折线形托架263 HGT21640.1-2000(三)H型钢钢结构管架通用图集桁架式管架264 HG21590-1995反射式玻璃板液面(施工图)265 HGT21640.1-2000(二)H型钢钢结构管架通用图集桁架式管架266 HGT21640.2-2000H型钢钢结构管架通用图集纵梁式管架267 HGT21640.3-2000H型钢钢结构管架通用图集独立式管架268 G514(五)吊车轨道联结及车挡269 CDI02J钢结构建筑构造图集270 G337(b)吊车梁走道板(25－48页)271 G337(a)吊车梁走道板(1-24页)272 G331(c)钢筋混凝土露天吊车柱(47－70页) 273 G331(b)钢筋混凝土露天吊车柱(25－46页) 274 G331(a)钢筋混凝土露天吊车柱(1-24页)275 G324(b)钢筋混凝土4米吊车梁(28－54页) 276 G324(a)钢筋混凝土4米吊车梁(1－27页)277 G323(二)(b)钢筋混凝土吊车梁(29－56页)278 G323(二)(a)钢筋混凝土吊车梁(1－28页)279 G320钢筋混凝土基础梁280 94G329(一)建筑物抗震构造详图281 CG33212米钢筋混凝土天窗架282 98G517(一)~(五)轻型房屋钢屋架283 97G329-2建筑物抗震构造详图284 01SG516轻型屋面钢天窗架285 GC02民用建筑抗震加固286 96(03)SG612多孔砖墙体结构构造287 97G361预制钢筋混凝土方桩288 97G329-3(b)建筑构造详图(37-75页)289 97G329-3(a)建筑构造详图(1-36页)290 96G101砼结构施工图平面整体表示方法制图规则和构造详图291 95G325吊车轨道联结292 93G322(二)b钢筋砼过梁(40-86页)293 93G322(二)a钢筋砼过梁(1-39页)294 G611(六)砖烟囱295 G415(一)抗补预应力钢筋混凝土折线形屋架抗震补充图296 G353(五)钢筋混凝土屋面梁297 G353(六)钢筋混凝土屋面梁298 87SG517(一)轻型屋面钢屋架299 95G415(七)21M预应力混凝土折线形屋架300 00G514-6吊车轨道联结及车档301 87SG517(四)轻型屋面钢屋架302 98G363多层砖房钢筋砼构造柱抗震节点详图303 97G329(一)建筑抗震结构详图304 97G329(三)建筑抗震结构详图305 97G329(七)建筑抗震结构详图306 97G329(二)建筑抗震结构详图307 97G329(八)b建筑构造详图(21-40页)308 97G329(八)a建筑构造详图(1-20页)309 95G439(一)预应力混凝土叠合板310 95G439(三)预应力混凝土叠合板311 95G439(二)预应力混凝土叠合板312 93G322钢筋混凝土过梁（矩形及L形截面、组合式）313 95G4266m先张法预应力混凝土吊车梁314 92G410(一) 1.5m×6.0m预应力混凝土屋面板315 91SG362钢筋混凝土结构预埋件316 95G4256m后张法预应力混凝土吊车梁317 95G415(十)预应力混凝土折线形屋架318 95G415(七)预应力混凝土折线形屋架319 95G415(八)预应力混凝土折线形屋架320 97G336柱间支撑321 95G337吊车梁走道板322 95G323(一)钢筋混凝土吊车梁323 95G323(二)钢筋混凝土吊车梁324 94G316∏形钢筋砼天窗架325 93G320钢筋砼基础梁326 92G410(四) 1.5m×6.0m预应力混凝土屋面板327 92G410(三) 1.5m×6.0m预应力混凝土屋面板328 92G410(二) 1.5m×6.0m预应力混凝土屋面板329 98SG372钢筋砼雨篷330 97G329(四)建筑抗震结构详图331 97G329(九)建筑抗震结构详图332 97G329(八)c建筑构造详图(41-65页)333 96G353钢筋混凝土。

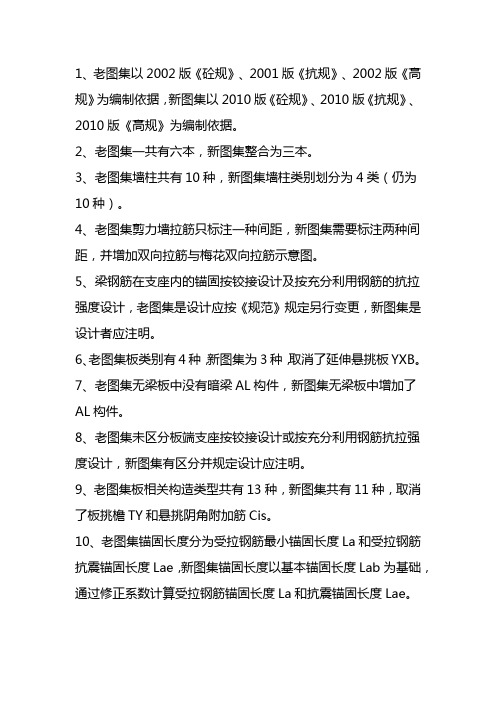

1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
2、老图集一共有六本，新图集整合为三本。
3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。
7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。
8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。
9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。
10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
11、老图集环境类别三只有一种，新图集环境类别三分为三a 和三b两种。
12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。
13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。
14、老图集机械锚固有3种形式，新图集增加至6种。
15、老图集没有并筋构造，新图集增加并筋构造。
16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。
17、老图集基础顶面与嵌固部位详图一起表达未有划分，新图集分别表示且当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6且大于等于Hc且大于等于500，并规定设计应注明嵌固部位所在位置。

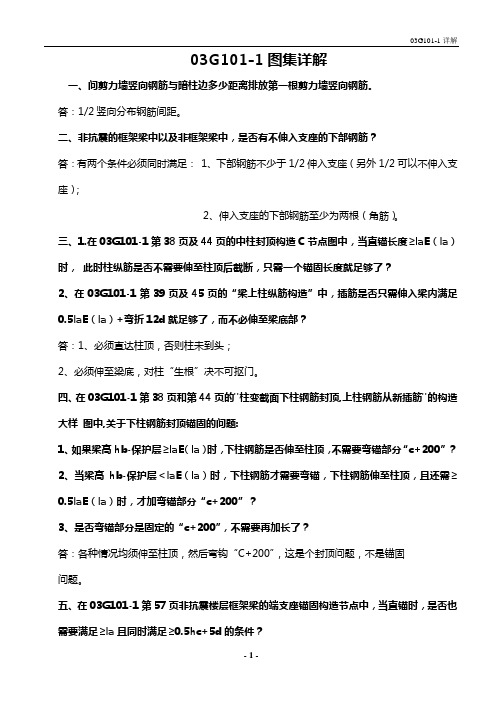

03G101-1图集详解一、问剪力墙竖向钢筋与暗柱边多少距离排放第一根剪力墙竖向钢筋。
答：1/2竖向分布钢筋间距。
二、非抗震的框架梁中以及非框架梁中，是否有不伸入支座的下部钢筋？答：有两个条件必须同时满足： 1、下部钢筋不少于1/2伸入支座（另外1/2可以不伸入支座）；2、伸入支座的下部钢筋至少为两根（角筋）。
三、1.在03G101-1第38页及44页的中柱封顶构造C节点图中，当直锚长度≥laE（la）时，此时柱纵筋是否不需要伸至柱顶后截断，只需一个锚固长度就足够了？2、在03G101-1第39页及45页的‚梁上柱纵筋构造‛中，插筋是否只需伸入梁内满足 0.5laE （la）+弯折12d就足够了，而不必伸至梁底部？答：1、必须直达柱顶，否则柱未到头；2、必须伸至梁底，对柱‚生根‛决不可抠门。
四、在03G101-1第38页和第44页的"柱变截面下柱钢筋封顶,上柱钢筋从新插筋"的构造大样图中,关于下柱钢筋封顶锚固的问题:1、如果梁高hb-保护层≥laE（la）时，下柱钢筋是否伸至柱顶，不需要弯锚部分‚c+200‛？2、当梁高hb-保护层＜laE（la）时，下柱钢筋才需要弯锚，下柱钢筋伸至柱顶，且还需≥0.5laE（la）时，才加弯锚部分‚c+200‛？3、是否弯锚部分是固定的‚c+200‛，不需要再加长了？答：各种情况均须伸至柱顶，然后弯钩‚C+200‛，这是个封顶问题，不是锚固问题。
五、在03G101-1第57页非抗震楼层框架梁的端支座锚固构造节点中，当直锚时，是否也需要满足≥la且同时满足≥0.5hc+5d的条件？答：可以直锚，请看图注，非抗震没有过中线加5d的要求。
六、1、剪力墙暗梁配筋构造见图集第51页。
但该页图主要说的是连梁的构造，暗梁只有一个截面图。
因此带来了下面的一系列问题。
2、暗梁主筋锚固起点从什么地方算起？当暗梁与暗柱或端柱相连接，暗梁主筋锚固起点从暗柱或端柱的边缘算起。
DBA90备案号：XXXXX-XXXX市地方标准DB31/329.11-2009重点单位重要部位安全技术防系统要求第11部分：医院2009-5-6发布2009-9-1 实施市质量技术监督局发布前言DB 31/329《重点单位重要部位安全技术防系统要求》分为若干部分，现已发布的有：——第1部分：展览会场馆；——第2部分：剧毒化学品、放射性同位素集中存放场所；——第3部分：金融营业场所；——第4部分：公共供水系统；——第5部分：电力系统；——第6部分：学校、幼儿园——第7部分：城市轨道交通——第8部分：旅馆、商务办公楼——第9部分：零售商业——第10部分：党政机关本标准是DB 31/329的第11部分，是本市医院重要部位安全技术防系统设计、检验、验收、维护的依据。
本标准除3.3表1中序号1、6、7、11、12、18、20、21、31、34、42、48、50、55、56、62、64、65、66、67和4.1.2、4.1.3.d）、4.1.6为推荐性条款，其余为强制性条款。
本标准由市公安局技术防办公室提出。
本标准起草单位：市公安局、市卫生局、公安部第三研究所、市保安服务总公司。
本标准起草人：廷华、渊明、兴宝、晓新、焱升、金宝弟、高秋韵、吴凌放、亮、欣、顾忠平、朱明初。
本标准由市社会公共安全技术防标准化技术委员会归口。
本标准于2009年3月首次制定。
重点单位重要部位安全技术防系统要求第11部分：医院1 围本标准规定了本市医院安全技术防系统的设计、施工、检验、验收、维护。
本标准适用于本市行政区域依照《医疗机构管理条例》等法规的规定，取得《医疗机构执业许可证》的二级（含）以上医院的安全技术防系统。
其他医疗机构参照本标准执行。
2 规性引用文件下列文件的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的容）或修订版均不适用于本标准，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。

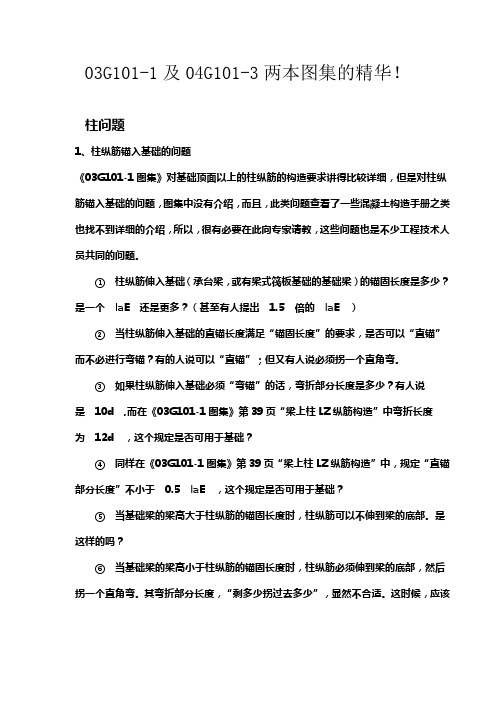

柱问题1、柱纵筋锚入基础的问题《03G101-1图集》对基础顶面以上的柱纵筋的构造要求讲得比较详细，但是对柱纵筋锚入基础的问题，图集中没有介绍，而且，此类问题查看了一些混凝土构造手册之类也找不到详细的介绍，所以，很有必要在此向专家请教，这些问题也是不少工程技术人员共同的问题。
①柱纵筋伸入基础（承台梁，或有梁式筏板基础的基础梁）的锚固长度是多少？是一个laE还是更多？（甚至有人提出1.5倍的laE）②当柱纵筋伸入基础的直锚长度满足‚锚固长度‛的要求，是否可以‚直锚‛而不必进行弯锚？有的人说可以‚直锚‛；但又有人说必须拐一个直角弯。
③如果柱纵筋伸入基础必须‚弯锚‛的话，弯折部分长度是多少？有人说是10d,而在《03G101-1图集》第39页‚梁上柱LZ纵筋构造‛中弯折长度为12d，这个规定是否可用于基础？④同样在《03G101-1图集》第39页‚梁上柱LZ纵筋构造‛中，规定‚直锚部分长度‛不小于0.5laE，这个规定是否可用于基础？⑤当基础梁的梁高大于柱纵筋的锚固长度时，柱纵筋可以不伸到梁的底部。
是这样的吗？⑥当基础梁的梁高小于柱纵筋的锚固长度时，柱纵筋必须伸到梁的底部，然后拐一个直角弯。
其弯折部分长度，‚剩多少拐过去多少‛，显然不合适。
这时候，应该用上前面第③条，即规定一个弯折部分长度；同时，也应该检验一下‚直锚部分长度‛，看看它是否不小于前面第④条规定的‚最小直锚长度‛。
是这样的吗？答：所提问题将会在‚筏形、箱形、地下室基础平法国家建筑标准设计03G101-3、-4‛中得到相应答案。
现在简单答复如下：①⑤柱纵筋一般要求伸至基础底部纵筋位臵。
特厚基础（2米以上）中部设有抗水化热的钢筋时，基础有飞边的所有柱和基础无飞边的中柱的柱纵筋可伸至中层筋位臵；②③当柱纵筋伸入基础的直锚长度满足‚锚固长度‛的要求时，要求弯折12d；④⑥梁上柱纵筋的锚固要求亦适用于柱在基础中的锚固，但要求柱纵筋‚坐底‛。
2、我们在施工中经常遇到柱主筋大变小的问题。

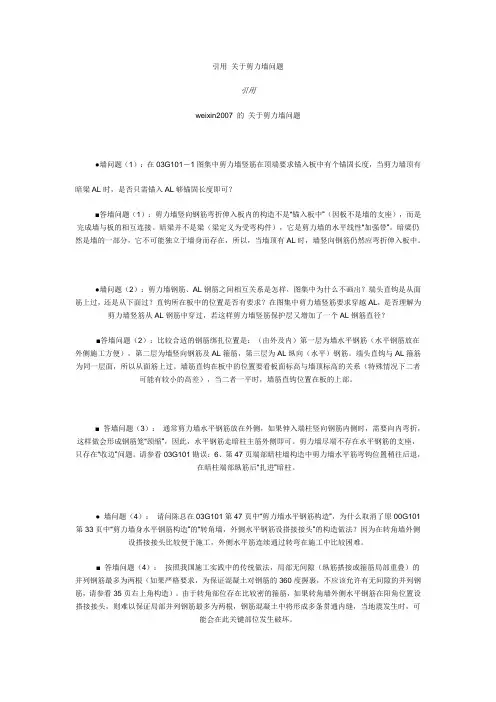

引用关于剪力墙问题引用weixin2007 的关于剪力墙问题●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
