第六章太阳辐射试验
6. 1 目的和意义
太阳光是以电磁波的形式辐射和传送到地球表面的。地球表面接受到的太阳辐射能量与所处的地理纬度、海拔高度以及时间变化（如年、季节、月、日）有关。
表征太阳辐射强弱的物理量是太阳辐射强度，所谓太阳辐射强度，即垂直于阳光单位黑体表面，在单位时间内吸收的辐射量。在国际上，太阳辐射强度的单位采用瓦/米2（即w/m2）。太阳辐射强度的单位可以是尔格/厘米2 . 分（即e rg/cm2 . min）。在气象和环境试验领域中，常采用卡/厘米 . 分（即Cal/cm2 . min）。
在地球大气的上界，直接太阳辐射强度称为太阳常数。太阳常数的平均值用So表示。由于测量方法、测量仪器不统一，世界各地测得的太阳常数也不一致。
1956年在一次国际会议上规定，全世界一律采用1.90Cal/cm2 . min( 即1331w/m2)的太阳常数。假如大气是绝对透明的介质，那么在地球表面测得的太阳辐射强度应是1.90Cal/cm2 . min 。事实上，大气并非是绝对透明的介质，所以地球表面测得的太阳辐射强度远小于这个值。
由于地球轨道是椭圆形的，太阳常数和日地距离的平方成反比。因此，在近日点，太阳常数大于远日点的7%左右。
综上所述，在环境试验领域，太阳辐射强度采用1 .6Cal/cm22 . min( 即1121w/m2)。现有的资料表明：辐射强度大于0 .7Cal/cm2 . min( 即490w/m2)时，可以引起热效应（由红光和红外线引起的）和光老化效应（由紫外线引起的）。
太阳辐射强度的测量一般采用绝对日射表和相对日射表。绝对日射表是通过观测可以直接读取以Cal/cm2 . min为单位的太阳辐射强度的仪表。相对日射表是通过观测得到电压、电流和其它参数值，然后用一定的换算系数通过计算，可以得到相应的以Cal/cm2 . min为单位的太阳辐射强度的仪表。在使用相对日射表时，必须通过直接或间接的绝对日射表比较、标定后，才能获得所要测量的值。
太阳辐射对电子电工产品有两种有害的作用，即太阳辐射的热效应和太阳辐射的光化学效应。
太阳辐射的热效应可以引起电子电工产品的热老化、氧化、裂痕、化学反应、软化、融解、升华、粘性降低、蒸发和膨胀等。太阳辐射引起的温度或局部过热，会导致产品的膨胀或润滑性能降低，机械失灵，机械应力增大以及活动部件之间的磨损加剧等。
太阳辐射的光化学效应将会导致涂料、油漆、塑料、千维和橡胶等的变形、褪色、失去光泽、粉化和开裂等损坏。
太阳辐射试验的目的是为了确定地面上或较低大气层中使用或储存的电子电工产品受太阳辐射所引起的热效应、光化学效应以及对产品的机械性能和电性能的影响。
太阳辐射的热效应不能用高温试验来评价，因为太阳辐射是在产品内产生温度剃度，而高温试验是产生恒定高温，它们的作用机理不同所得的试验结果也不一样。
6 . 1 太阳辐射试验的方法
世界上各工业发达的国家自40~50代起以开始重视太阳辐射对产品影响的研究，并且采用碳弧灯开展一些简单的模拟性试验，真正制订国际性的太阳辐射试验方法和标准是70年代的事情。现行的标准有下面几种：IEC68—2—5试验Sa，“模拟地面上的太阳辐射）。相对应的国标是GB3423 . 24—81试验Sa，“模拟地面上的太阳辐射”。IEC68—2—9，“太阳辐
射试验指南”。相对应的国标是GB2424 . 14—81，“太阳辐射试验导则”。
美国军标MIL—STD—810方法505 . 2，“太阳辐射”。相应的我国军用标准GJB150 . 6—86，“太阳辐射试验”。
6 .3 试验设备
太阳辐射试验箱应具有保持和监测箱内温湿度、风速和太阳辐射强度的能力。
试验采用的光源应保证在试验期间，在规定的辐射测量表面上，可得到 1.12kw/m22±10%(1.6Cal/cm2.min)的辐射强度。
1.`12kw/m2的辐射强度包括试验箱内的反射辐射和样品的吸收辐射，不包括箱内辐射的长波红外辐射。
试验箱内的风速应尽可能地小，以保持箱内的温度。测量箱内温度的仪表应不受直接太阳辐射的影响。
试验箱应具有不透紫外线的观察窗和供测量用的引出线。
除此以外，在美国军标中还规定试验设备的体积至少是试验样品体积的10倍。试验箱的模拟太阳辐射源的范围应是试验样品水平投影面积的125%。辐射源与样品表面之间的距离至少为6.2cm2。
6 . 4 试验条件
太阳辐射试验的试验条件（严酷等级）用温度和循环数表示。国标及IEC标准的试验条件如下：
温度： 40或55 0C
循环数： 3、10、56（天）
太阳辐射试验是以24小时为一个循环，每个循环又根据规定的不同辐照时数，分为程序A、程序B和程序C。
程序A：24小时为一个循环，其中包括8小时辐照和16小时不照射，每个循环的总辐射量为8.96kw . h/m2,相对于在最恶劣的自然环境条件下的日辐射的辐射总量，见图6—1。
程序 B：24小时为一个循环，其中包括20小时的辐照和4小时的不照射，每个循环的总辐射量为22.4kw.h/m2,见图6—2。
程序：按照试验要求，连续照射，见图6—3。
美国军标，有关太阳辐射试验的严酷等级也是用温度和循环数表示的，24小时为一个循环，每个循环根据不同的辐照时间、模拟的对象和方式分为两种试验程序。
程序I：模拟太阳辐射日循环，见图6—4。
在程序I中，规定两种试验温度，一种是49 0C，代表最热的条件（相当图干热带地区的条件）。另一种是44 0C，代表一般干热地区条件（相当于亚干热地区的条件）。试验期间，温度的允许误差小于2 0C。循环数至少是3个循环，最多为7个循环。
程序Ⅱ：循环温度和太阳辐射的加速试验，见图6—5。在程序Ⅱ中，加速因子大约为2.5，24小时为一个循环，每个循环辐照20小时，4小时不照射。
对于临时在户外使用的产品，如便携式产品，可以采用10个循环。
对于连续在户外使用的产品，一般采用56个过更多的循环。
6 .5 试验程序
太阳辐射试验的试验程序由预处理、初始检测、试验、恢复和最后检测五个步骤组成。
试验开始之前，应首先清除试验样品表面的积尘和其它污染物质，以保证试验的有效性和试验结果的再现性。但有时，若要求评价表面污染物质经试验后对样品的影响，则对试验样品表面不进行清洁处理。
在预处理之后，试验之前，按照试验规定的要求，应对样品（在正常的试验大气条件下）进行外观检查以及电性能和机械性能的检测，并记录检测的结果和条件等。
试验样品放进试验箱内，并放在箱内具有一定高度的支撑架或已知热传导率和热容量的规定垫托物上。应使样品之间不会相互干扰，不会挡住辐射源，也不会受到二次辐射对样品的影响。
在程序A中，照射前2小时是试验的升温时间。
在程序A和程序B的不照射时间内，箱温大致以线性降温速率降至+25 0C，在此温度上，一直保持到24小时循环结束。
在整个试验期间，控制箱温允许误差范围为±2 0C。
有时，太阳辐射试验要求控制箱内的相对湿度，其控制的时间应作具体规定。
在试验期间，经受太阳辐射试验的样品是否处在工作状态？还有，在规定的试验条件下，是否需要测量样品的表面温度或内部温度？这些问题，在试验之前应首先明确。
6 .6 试验的选择
在试验程序的选择中，首先应考虑试验目的。如果为了评价热效应，一般应采用程序A 和程序B。注意，只有一个循环便能达到温度稳定时，则采用程序B，否则应采用程序A。
如果试验的目的是为了评价热效应和劣化效应；则不能采用程序C评价其热效应。
40±2 0C的试验温度多用于寒冷、寒温和暖温等气候类型下室外使用或储存的产品，55 0C±2 0C的试验温度多用于暖干和暖湿气候类型下室外使用或储存的产品。
对于临时性在户外使用或储存的产品，多采用3或10个循环。长期在户外使用或储存的产品，选应56个循环或更长一点的试验时间。
太阳直接辐射计算导则 1 范围 本标准给出了太阳直接辐射计算的基本原则，不同条件下的计算方法和适用范围，以及对计算结果的检验要求。 本标准适用于水平面直接辐射和法向直接辐射的计算。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 33698—2017 太阳能资源测量直接辐射 GB/T 34325—2017 太阳能资源数据准确性评判方法 3 术语和定义 下列术语和定义适用于本文件。 3.1 直接辐射 direct radiation 从日面及其周围一小立体角内发出的辐射。 [GB/T 31163—2014，定义] 注：一般来说，直接辐射是由视场角约为5°的仪器测定的，而日面本身的视场角仅约为°，因此，它包括日面周围的部分散射辐射，即环日辐射。 3.2 法向直接辐射 direct normal radiation 与太阳光线垂直的平面上接收到的直接辐射。 注：从数值上而言，直接辐射与法向直接辐射是相同的；两者的区别在于，直接辐射是从太阳出射的角度而定义，法向直接辐射则是从地表入射的角度而定义。
[GB/T 31163—2014，定义] 3.3 水平面直接辐射 direct horizontal radiation 水平面上接收到的直接辐射。 [GB/T 31163—2014，定义] 3.4 散射辐射 diffuse radiation；scattering radiation 太阳辐射被空气分子、云和空气中的各种微粒分散成无方向性的、但不改变其单色组成的辐射。 [GB/T 31163—2014，定义] 3.5 [水平面]总辐射 global [horizontal] radiation 水平面从上方2π立体角（半球）范围内接收到的直接辐射和散射辐射之和。 注：改写GB/T 31163—2014，定义。 3.6 地外太阳辐射 extraterrestrial solar radiation 地球大气层外的太阳辐射。 [GB/T 31163—2014，定义] 3.7 辐照度 irradiance 物体在单位时间、单位面积上接收到的辐射能。 注：单位为瓦每平方米（W/m2）。 [GB/T 31163—2014，定义] 3.8 辐照量 irradiation 曝辐量 radiance exposure 在给定时间段内辐照度的积分总量。 注1：单位为兆焦每平方米（MJ/m2）或千瓦时每平方米（kWh/m2）。 注2：1 kWh/m2= MJ/m2；1MJ/m2≈ kWh/m2。
第六章太阳辐射试验 6. 1 目的和意义 太阳光是以电磁波的形式辐射和传送到地球表面的。地球表面接受到的太阳辐射能量与所处的地理纬度、海拔高度以及时间变化（如年、季节、月、日）有关。 表征太阳辐射强弱的物理量是太阳辐射强度，所谓太阳辐射强度，即垂直于阳光单位黑体表面，在单位时间内吸收的辐射量。在国际上，太阳辐射强度的单位采用瓦/米2（即w/m2）。太阳辐射强度的单位可以是尔格/厘米2 . 分（即e rg/cm2 . min）。在气象和环境试验领域中，常采用卡/厘米 . 分（即Cal/cm2 . min）。 在地球大气的上界，直接太阳辐射强度称为太阳常数。太阳常数的平均值用So表示。由于测量方法、测量仪器不统一，世界各地测得的太阳常数也不一致。 1956年在一次国际会议上规定，全世界一律采用1.90Cal/cm2 . min( 即1331w/m2)的太阳常数。假如大气是绝对透明的介质，那么在地球表面测得的太阳辐射强度应是1.90Cal/cm2 . min 。事实上，大气并非是绝对透明的介质，所以地球表面测得的太阳辐射强度远小于这个值。 由于地球轨道是椭圆形的，太阳常数和日地距离的平方成反比。因此，在近日点，太阳常数大于远日点的7%左右。 综上所述，在环境试验领域，太阳辐射强度采用1 .6Cal/cm22 . min( 即1121w/m2)。现有的资料表明：辐射强度大于0 .7Cal/cm2 . min( 即490w/m2)时，可以引起热效应（由红光和红外线引起的）和光老化效应（由紫外线引起的）。 太阳辐射强度的测量一般采用绝对日射表和相对日射表。绝对日射表是通过观测可以直接读取以Cal/cm2 . min为单位的太阳辐射强度的仪表。相对日射表是通过观测得到电压、电流和其它参数值，然后用一定的换算系数通过计算，可以得到相应的以Cal/cm2 . min为单位的太阳辐射强度的仪表。在使用相对日射表时，必须通过直接或间接的绝对日射表比较、标定后，才能获得所要测量的值。 太阳辐射对电子电工产品有两种有害的作用，即太阳辐射的热效应和太阳辐射的光化学效应。 太阳辐射的热效应可以引起电子电工产品的热老化、氧化、裂痕、化学反应、软化、融解、升华、粘性降低、蒸发和膨胀等。太阳辐射引起的温度或局部过热，会导致产品的膨胀或润滑性能降低，机械失灵，机械应力增大以及活动部件之间的磨损加剧等。 太阳辐射的光化学效应将会导致涂料、油漆、塑料、千维和橡胶等的变形、褪色、失去光泽、粉化和开裂等损坏。 太阳辐射试验的目的是为了确定地面上或较低大气层中使用或储存的电子电工产品受太阳辐射所引起的热效应、光化学效应以及对产品的机械性能和电性能的影响。 太阳辐射的热效应不能用高温试验来评价，因为太阳辐射是在产品内产生温度剃度，而高温试验是产生恒定高温，它们的作用机理不同所得的试验结果也不一样。 6 . 1 太阳辐射试验的方法 世界上各工业发达的国家自40~50代起以开始重视太阳辐射对产品影响的研究，并且采用碳弧灯开展一些简单的模拟性试验，真正制订国际性的太阳辐射试验方法和标准是70年代的事情。现行的标准有下面几种：IEC68—2—5试验Sa，“模拟地面上的太阳辐射）。相对应的国标是GB3423 . 24—81试验Sa，“模拟地面上的太阳辐射”。IEC68—2—9，“太阳辐
综合、设计性实验报告 年级 ***** 学号********** 姓名 **** 时间********** 成绩 _________
一、实验题目 光电效应测普朗克常数 二、实验目的 1、通过实验深刻理解爱因斯坦的光电效应理论，了解光电效应的基本规律； 2、掌握用光电管进行光电效应研究的方法； 3、学习对光电管伏安特性曲线的处理方法，并用以测定普朗克常数。 三、仪器用具 ZKY—GD—3光电效应测试仪、汞灯及电源、滤色片（五个）、光阑（两个）、光电管、测试仪 四、实验原理 1、光电效应与爱因斯坦方程 用合适频率的光照射在某些金属表面上时，会有电子从金属表面逸出，这种现象叫做光电效应，从金属表面逸出的电子叫光电子。为了解释光电效应现象，爱因斯坦提出了“光量子”的概念，认为对于频率为的光波，每个光子的能量为 式中，为普朗克常数，它的公认值是= 。 按照爱因斯坦的理论，光电效应的实质是当光子和电子相碰撞时，光子把全部能量传递给电子，电子所获得的能量，一部分用来克服金属表面对它的约束，其余的能量则成为该光电子逸出金属表面后的动能。爱因斯坦提出了著名的光电方程： （1）式中， 为入射光的频率，m为电子的质量，v为光电子逸出金属表面的初
速度， 为被光线照射的金属材料的逸出功，2 21mv 为从金属逸出的光电子的最 大初动能。 由（1）式可见，入射到金属表面的光频率越高，逸出的电子动能必然也越大，所以即使阴极不加电压也会有光电子落入阳极而形成光电流，甚至阳极电位比阴极电位低时也会有光电子落到阳极，直至阳极电位低于某一数值时，所有光电子都不能到达阳极，光电流才为零。这个相对于阴极为负值的阳极电位0 U 被称为 光电效应的截止电压。 显然，有 （2） 代入（1）式，即有 （3） 由上式可知，若光电子能量W h <γ，则不能产生光电子。产生光电效应的最 低频率是h W = 0γ，通常称为光电效应的截止频率。不同材料有不同的逸出功， 因而 0γ也不同。由于光的强弱决定于光量子的数量，所以光电流与入射光的强 度成正比。又因为一个电子只能吸收一个光子的能量，所以光电子获得的能量与光强无关，只与光子γ的频率成正比，，将（3）式改写为 （4） 上式表明，截止电压 U 是入射光频率γ的线性函数，如图2，当入射光的频 率 γγ=时，截止电压 0=U ，没有光电子逸出。图中的直线的斜率 e h k = 是一 个正的常数： （5）
光电效应测普朗克常数-实验报告要点
综合、设计性实验报告 年级***** 学号********** 姓名**** 时间********** 成绩_________
一、实验题目 光电效应测普朗克常数 二、实验目的 1、通过实验深刻理解爱因斯坦的光电效应理论，了解光电效应的基本规律； 2、掌握用光电管进行光电效应研究的方法； 3、学习对光电管伏安特性曲线的处理方法，并用以测定普朗克常数。 三、仪器用具 ZKY—GD—3光电效应测试仪、汞灯及电源、滤色片（五个）、光阑（两个）、光电管、测试仪 四、实验原理 1、光电效应与爱因斯坦方程 用合适频率的光照射在某些金属表面上时，会有电子从金属表面逸出，这种现象叫做光电效应，从金属表面逸出的电子叫光电子。为了解释光电效应现象， 爱因斯坦提出了“光量子”的概念，认为对于频率为的光波，每个光子的能 量为 式中，为普朗克常数，它的公认值是=6.626 。 按照爱因斯坦的理论，光电效应的实质是当光子和电子相碰撞时，光子把全部能量传递给电子，电子所获得的能量，一部分用来克服金属表面对它的约束，其余的能量则成为该光电子逸出金属表面后的动能。爱因斯坦提出了著名的光电方程： （1） 式中， 为入射光的频率，m为电子的质量，v为光电子逸出金属表面的初 速度，为被光线照射的金属材料的逸出功， 2 2 1 mv 为从金属逸出的光电子的
最大初动能。 由（1）式可见，入射到金属表面的光频率越高，逸出的电子动能必然也越大，所以即使阴极不加电压也会有光电子落入阳极而形成光电流，甚至阳极电位比阴极电位低时也会有光电子落到阳极，直至阳极电位低于某一数值时，所有光电子都不能到达阳极，光电流才为零。这个相对于阴极为负值的阳极电位0 U 被称为光电效应的截止电压。 显然，有 （2） 代入（1）式，即有 （3） 由上式可知，若光电子能量W h <γ，则不能产生光电子。产生光电效应的最 低频率是h W = 0γ，通常称为光电效应的截止频率。不同材料有不同的逸出功， 因而 0γ也不同。由于光的强弱决定于光量子的数量，所以光电流与入射光的强 度成正比。又因为一个电子只能吸收一个光子的能量，所以光电子获得的能量与光强无关，只与光子γ的频率成正比，，将（3）式改写为 （4） 上式表明，截止电压 U 是入射光频率γ的线性函数，如图2，当入射光的频 率 0γγ=时，截止电压00=U ，没有光电子逸出。图中的直线的斜率 e h k = 是一 个正的常数： （5） 由此可见，只要用实验方法作出不同频率下的 γ -0U 曲线，并求出此曲线的 斜率，就可以通过式（5）求出普朗克常数h 。其中 是电子的电 量。
我国太阳辐射分布详解 我国西部太阳能的年总辐射约为140－200 Kcal/cm2·year，高于东部的80－160Kcal/cm2·year；我国东部、北部地区的年总辐射约为120－160 Kcal/cm2·year，高于南部地区的80－120 Kcal/cm2·year；我国三分之二以上的地区的年日照时数达2000小时，年总辐射大于140 Kcal/cm2?year，应用太阳能空调的前景很好。 特点：1。太阳能资源最好的地区和最差的地区，都分布在北纬22°～35°区域内。尤其是青藏高原，是我国太阳能资源最理想的地区，年辐射量达180～200Kcal/cm2·year。而四川盆地由于处在南北两股暖冷气流交汇处，云雨天气多，形成太阳能资源的低值中心。 2。在北纬30°～40°之间，太阳能资源随纬度增加而增加。 3。北纬40°以上，太阳能资源自东向西逐渐增加。 4。新疆地区太阳能资源分布由东南向西北逐渐减少。 5。台湾地区太阳能资源由东北向西南逐渐增加，海南岛太阳能资源和台湾基本相当。 太阳能利用潜力巨大太阳能资源按日照时间和太阳能辐射量的大小，大致上可分为五类。甘肃省大部分地区属于一、二类地区，太阳辐射比较丰富，平均年日照时间在２３００—２７００小时。有专家测试，在相同水量和温度的前提下，兰州市夏季每天每平方米所接受的太阳热量相当于４千瓦时电转化的热量，冬季则大约相当于２千瓦时到３千瓦时电。 其实这个太阳能的能源分布是有表格的.国内最好的是西藏,青海,最差的是四川,贵州一部 太阳辐射能量不仅具大，对于我们的生产和生活有着非常重要的影响，目前被人类利用的能量几乎都是直接或者间接来自太阳辐射的能量。所以了解和认识我国太阳辐射能分布规律对于充分利用太阳能和指导工农业生产有着重要意义。太阳辐射能分布是影响农业生产光照热量条件的重要因素，也是考试重要的知识点，因此在知识上我们既要了解太阳辐射的分布规律又要会分析太阳辐射分布不同的原因。 一、我国太阳辐射能时空分布规律 1、就时间而言，我国大部分地区们于北半球的中纬度，夏季太阳高度角大光照时间长，各个地区的太阳辐射能夏半年多于冬半年。 2、就空间而言，我国太阳辐射能分布大体上东南向西北递增。 大体上的界线，从大兴安岭向西南，，经北京西侧，兰州，昆明再折向北到西藏南部，这一条线以西、以北广大地区，太阳辐射特别丰富。 二、影响太阳辐射差异的原因分析 影响太阳辐射的因素主要包括纬度高低、地形地势、气候气象条件等方面。我们结合中国太阳年辐射总量的分布图来仔细分析贫乏区、可利用区、较丰富区、丰富区的差异的原因。整体上来看，在我国西部地区由南向北，由青藏高原丰富区向北到新疆中北部地区较丰富区过渡，体现了由于太阳高度的大小关系，太阳年辐射总量由低纬向较高纬度递减规律；东部地区从沿海地区向内陆地区，太阳年辐射总量由可利用区向较丰富区和丰富区过渡，这种和经度地带类似的变化过程，由于距海远近降水多少或者说气候气象条件影响的结果；而几乎在同一纬度地带的青藏高原由于地势较高，空气稀薄形成了丰富区，四川盆地由于盆地地形影响，形成了贫乏区。 具体到太阳年辐射总量高值和低值中心来看，高值和低值中心都处在北纬22º-35º之间，高值的中心在青藏高原，低值的中心在四川盆地。青藏高原能成
汽车零部件检测实验室（武汉） 整车试验能力信息汇总 根据市场业务需要，表中包含以下6方面信息：1）整车测试项目、设备参数和型号；2）测试标准；3）实验室建设标准依据；4）测试管理流程; 5）项目收费价格（供参考）；6）专用车上公告时检测报告认可度。 表1 武汉环境室已具备的整车检测能力
续上表
表2目前可拓展的整车检测项目 表3试验室相关信息（有的客户需要提供时用）项目
广州广电计量检测（武汉）有限公司是广州广电计量检测股份有限公司在华中 -东北地区的计量检测基地，是总部实验室技术能力扩充和服务保障能力的 延伸，为国防、军工、汽车、轨道交通、航空航天、通信、石油、电力、化工、医药、电子信息、电子电气、机械制造、玩具杂货等行业和领域的供应 链上下游提供提供仪器计量校准、产品环境与可靠性测试、电磁兼容检测、产品安全检测、化学分析、环境监测、产品认证、高端仪器设备维修和租赁、 计量检测技术咨询培训等一站式服务。 整车实验室 建设标准 测试管理流程 整车检测项目上公 告情况 环境试验室：长 36米，宽22米，高12米。 建设依据: 1 ）相关建筑规范; 2）CNAS CL01:2006,第5.3条款 设备与环境设施; 3 ）专业参考标准: QC/T252 ，GJB150A-2009，GJB367A-2009，GJB219B-2005, GJB1777-1993，GB/T 2970-1996， GB/T5902-1986， GB/T 7031-1986， GB/T12534-90， GB/T12538-2003， GB/T12678-1990， GB/T 12679-1990， GB/T10586-2008，GB/T 10592-2008 等 依据：CNAS CL01:2006； ISO/IEC 17025:2005 ； DILAC/AC01:2005;GJB2725A — 2001 ; 实验室一级文件 实验室二级文件 实验室三级文件: GRGJL.QM-11-2013 质量手册; GRGLJ.QP-01-2013 程序文件; 《军工产品检测流程》、《非军工产品检测流程》、《环境实验室内务管理制度》 《环境实验室样品管理办法》、《环境实验室工作质量考核办法》、《军工业务保密管理流程》等 质心位置、重量、外形尺寸、车辆几何尺寸、淋雨、车厢气密性测试、升降温功能、行驶噪声、涉 水性能等方面具备出具能上公告认可的检测报告
太阳辐射测量的回顾与展望 王炳忠 (中国气象科学研究院,北京100081) 1、太阳辐射标准 太阳辐射测量技术发展的历史告诉人们，为了在世界范围内获取整齐一致的数据有多么困难。国家计量部门建立的辐射标准，仅限于低辐照水准，无法作为太阳辐射测量的依据。这就是气象学界借助直接日射表（Pyrheliometer）独立开发太阳辐射标准的理由。 第一台测量太阳辐射的仪器是1837年由法国人Pouillet设计制造的，它的工作原理以水的卡计为基础。由于其设计简单，只能进行一些粗略的测量。随后出现的一些仪器，大多是对Pouillet仪器的改进，其中较有名的如Violle、Crova等人。1884年Frolich首先采用热电堆做探测器，这种方法虽然简便，却需要另一台绝对仪器来校准。另外，为了使测量进一步精确，Michelson以Bunsen冰卡计为基础设计了一台直接日射表，但不实用。?ngstr?m 是使用双探测器制作直接日射表的第一人，测量时两个探测器交替地遮荫和曝光。后来他进一步发展这一想法:用电校准探测器代替卡计，这就是著名?ngstr?m补偿式直接日射表。在上一世纪内，虽然在历次国际气象局长会议上多次议论过太阳辐射测量事项，但均因限于当时科学技术水平而未获解决。在1896年的会议上还建立了专门的太阳辐射委员会（CSR），其任务就是要为测量太阳辐射标准仪器提出建议。直至1905年在Inrisbruck的会议上，才决定以?ngstr?m补偿式直接日射表做为测量仪器，并以其原型A70做为标准I（保存在瑞典Uppsala大学物理研究所）。这就是?ngstr?m标尺（AS-1905）的由来。AS-1905在欧洲被广泛采用。 美国Smithson研究所使用的银盘直接日射表（Silverdisk，简称SD）是Pouillet和Violle 直接日射表的混合型。使用中的该类辐射表大多数都是由Smithson研究所制造的。上世纪末，它们由Abbot所研制的水流式直接日射表校准。后来，Abbot又研制出搅水式直接日射表，并以此校准水流式仪器。这一系列校准和研制标准仪器工作导致了1913年Smithson标尺的建立（SS-1913），它主要在美洲等地使用。 自出现两个并列日射标尺之日起，其间存在的差异问题，倍受有关学者的关注。1912年在Rapperswill召开的CSR会议上，Kimball首次报告了他所作的比对结果:二标尺间相差5％，SS高于AS。当时，这一结果被认定为处于测量不确定度的范围内，除了继续进行类似的比对外，未做出其他结论。
太阳直接辐射计算导则 1范围 本标准给出了太阳直接辐射计算的基本原则，不同条件下的计算方法和适用范围，以及对计算结果的检验要求。 本标准适用于水平面直接辐射和法向直接辐射的计算。 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 33698 —2017 太阳能资源测量直接辐射 GB/T 34325 —2017 太阳能资源数据准确性评判方法 3术语和定义 下列术语和定义适用于本文件。 3.1 直接辐射direct radiati on 从日面及其周围一小立体角内发出的辐射。 [GB/T 31163 —2014，定义5.11] 注：一般来说，直接辐射是由视场角约为5。的仪器测定的，而日面本身的视场角仅约为0.5 °，因此，它包括日面周围的部分散射辐射，即环日辐射。 3.2 法向直接辐射direct no rmal radiati on 与太阳光线垂直的平面上接收到的直接辐射。 注：从数值上而言，直接辐射与法向直接辐射是相同的；两者的区别在于，直接辐射是从太阳岀射的角度而定义，法向直接辐射则是从地表入射的角度而定义。 [GB/T 31163 —2014，定义5.12] 3.3 水平面直接辐射direct horizo ntal radiation 水平面上接收到的直接辐射。 [GB/T 31163 —2014，定义5.13] 3.4 散射辐射diffuse radiati on ；scatteri ng radiati on
太阳辐射被空气分子、云和空气中的各种微粒分散成无方向性的、但不改变其单色组成的辐射。 [GB/T 31163 —2014，定义5.14] 3.5 [ 水平面] 总辐射global [horizontal] radiation 水平面从上方2 n立体角（半球）范围内接收到的直接辐射和散射辐射之和。注：改写GB/T 31163 —2014，定义 5.15 。 3.6 地外太阳辐射extraterrestrial solar radiation 地球大气层外的太阳辐射。 [GB/T 31163 —2014，定义5.3] 3.7 辐照度irradiance 物体在单位时间、单位面积上接收到的辐射能。注：单位为瓦每平方米（W/m2）。 [GB/T 31163 —2014，定义6.3] 3.8 辐照量irradiation 曝辐量radiance exposure 在给定时间段内辐照度的积分总量。注1：单位为兆焦每平方米（MJ/m2）或千瓦时每平方米（kWh/m2）。 注2： 1 kWh/m2=3.6 MJ/m 2; 1MJ/ni ?0.28 kWh/m2。注3：改写GB/T 31163—2014，定义 6.5 。 3.9 法向直接辐照度direct normal irradiance 与太阳光线垂直的平面上单位时间、单位面积上接收到的直接辐射能。注：单位为瓦每平方米（W/m2）。 3.10 法向直接辐照量direct normal irradiation 在给定时间段内法向直接辐照度的积分总量。 注：单位为兆焦每平方米（Mj/m）或千瓦时每平方米（kwh/m）。 3.11 水平面直接辐照度direct horizontal irradiance 水平面上单位时间、单位面积上接收到的直接辐射能。 注：单位为瓦每平方米（W/m2）。 3.12 水平面直接辐照量direct horizontal irradiation 在给定时间段内水平面直接辐照度的积分总量。
气象学实验报告 班级：植保检11-1 姓名：李舒学号：20116340 实验一、太阳辐射、光照强度和日照时数测定 一、实验目的 1.掌握太阳天空辐射表的使用，正确观测太阳直接辐射辐射、散射辐射、净辐射 2.掌握日照计的使用方法，正确光测光照强度 3.掌握日照时数、日照百分率的计算 二、实验器材 天空辐射表、净辐射表、照度计、紫外线照度计、日照记录纸 三、实验原理 1.辐射表示通过感应部位黑白相间的感应器产生热效应，转化为电动势 ): 单位时间内以平行光形式投射到地表单位水平面积上的2.太阳直接辐射(S′ m 太阳辐射能。 3.散射辐射(Ｄ):太阳光线经大气散射后，单位时间内以散射光形式到达地表单位水平面积上的太阳辐射能（散射辐射）。 +Ｄ) : 太阳直接辐射和散射辐射之和，称为太阳总辐射。 4.太阳总辐射(Q= S′ m 5.地面净辐射(B)：单位时间内，单位面积地面所吸收的辐射与放出的辐射之差（也称为地 面辐射差额）。 四、实验步骤与结果 1.天空辐射表、净辐射表的观测、照度计的观测、紫外照度计的观测
从表1可以看出， 图1 天空辐射、直接辐射、净辐射和散射辐射的时间变化规律 图2 光照强度的时间变化规律 图3 紫外线强度的时间变化规律
2. 日照时数及光照百分率的计算（以雅安为例） （1）1993年9月23日的实照时数= 7.6 h 。 （2）1993年9月23日的可照时数= 12h δ = 23.5 sinＮo 因1993年9月23日的Ｎ＝０，所以δ = 23.5 sin0o＝0 则这天的可照时数为12h 日照百分率＝（7.6／12）×100﹪＝63.33﹪ 五、讨论 1.天空辐射、直接辐射、散射辐射、净辐射的日变化 由图1可知，天空辐射、直接辐射、净辐射从9点到15点大体上都呈先升高后降低的趋势，且在13点左右达到最大值。由于早上9点太阳未完全升起、大气透明度低等因素，辐射比较弱；随着太阳的升起、大气透明度增加，辐射逐渐增强直至太阳高度角最大时，辐射最强；再随时间推移，辐射减弱。总辐射、直接辐射与太阳高度角呈正相关，而太阳直接辐射越强，散射辐射越弱。 ２光照强度和紫外线光照强度的日变化 由图2、3可知，光照强度和紫外线强度随时间的变化，先升高后降低。因为光照强度和紫外线强度也和太阳高度角呈正相关，而太阳高度角在9点到15点是先增加后降低。 ３(特定时间)日照时数及日照百分率 秋分日和春风日昼夜平分，各为12小时，通过计算得知1993年9月23日雅安的日照时数和日照百分率。实照时数说明太阳直接辐射的时数多少，日照百分率说明晴阴状况。所以这天雅安晴朗，天气比较好。 实验二、土壤温度、空气温度及空气湿度的测定 一、实验目的 1.熟悉测定气温和低温的几种仪器的构造和原理 2.掌握气温和土壤温度的观测方法 3.了解测定空气温度仪器的构造原理 4.掌握差算空气湿度的方法 二、实验器材 通风干湿表、百叶箱、地面温度计、最高温度计、最低温度计。 三、实验步骤 1.百叶箱空气温度的观测
太阳辐射的特性 昼夜是由于地球自转而产生的，而季节是由于地球的自转轴与地球围绕太阳公转的轨道的转轴呈23°27′的夹角而产生的。地球每天绕着通过它本身南极和北极的“地轴” 自西向东自转一周。每转一周为一昼夜，所以地球每小时自转15°。地球除自转外还循偏心率很小的椭圆轨道每年绕太阳运行一周。地球自转轴与公转轨道面的法线始终成23．5°。地球公转时自转轴的方向不变，总是指向地球的北极。因此地球处于运行轨道的不同位置时，太阳光投射到地球上的方向也就不同，于是形成了地球上的四季变化（见下图）。每天中午时分，太阳的高度总是最高。在热带低纬度地区（即在赤道南北纬度23°27′之间的地区），一年中太阳有两次垂直入射，在较高纬度地区，太阳总是靠近赤道方向。在北极和南极地区（在南北半球大于90°~23°27′），冬季太阳低于地平线的时间长，而夏季则高于地平线的时间 长。 由于地球以椭圆形轨道绕太阳运行，因此太阳与地球之间的距离不是一个常数，而且一年里每天的日地距离也不一样。众所周知，某一点的辐射强度与距辐射源的距离的平方成反比，这意味着地球大气上方的太阳辐射强度会随日地间距离不同而异。然而，由于日地间距离太大（平均距离为1.5 x 108km），所以地球大气层外的太阳辐射强度几乎是一个常数。因此人们就采用所谓“太阳常数”来描述地球大气层上方的太阳辐射强度。它是指平均日地距离时，在地球大气层上界垂直于太阳辐射的单位表面积上所接受的太阳辐射能。近年来通过各种先进手段测得的太阳常数的标准值为1353w／m2。一年中由于日地距离的变化所引起太阳辐射强度的变化不超过上3.4％。 2.2 到达地面的太阳辐射 太阳照射到地平面上的辐射或称“日射”由两部分组成——直达日射和漫射日射。太阳辐射穿过大气层而到达地面时，由于大气中空气分子、水蒸气和尘埃等对太阳辐射的吸收、反射和散射，不仅使辐射强度减弱，还会改变辐射的方向和辐射的光谱分布。因此实际到达地面的太阳辐射通常是由直射和漫射两部分组成。直射是指直接来自太阳其辐射方向不发生改变的辐射；漫射则是被大气反射和散射后方向发生了改变的太阳辐射，它由三部分组成：太阳周围的散射（太阳表面周围的天空亮光），地平圈散射（地平圈周围的天空亮光或暗光），及其他的天空散射辐射。另外，非水平面也接收来自地面的反射辐射。直达日射、漫射日射和反射日射的总和即为总日射或环球日射。可以依靠透镜或反射器来聚焦直达日射。如果聚光率很高，就可获得高能量密度，但却损耗了漫射日射。如果聚光率较低，也可以对部分太阳周围的漫射日射进行聚光。漫射日射的变化范围很大，当天空晴朗无云时，漫射日射为总日射的10％。但当天空乌云密布见不到太阳时，总日射则等于漫射日射。因此聚式收集器采集的能量通常要比非聚式收集器采集的能量少得多。反射日射一般都很弱，但当地面有冰雪覆盖时，垂直面上的反射日射可达总日射的40％。 到达地面的太阳辐射主要受大气层厚度的影响。大气层越厚，对太阳辐射的吸收、反射和散射就越严重，到达地面的太阳辐射就越少。此外大气的状况和大气的质量对到达地面的太阳辐射也有影响。显然太阳辐射穿过大气层的路径长短与太阳辐射的方向有关。参看下图，A为地球海平面上的一点，当太阳在天顶位置S时，太阳辐射穿过大气层到达A点的路径为OA。城阳位于S点时，其穿过大气层到达A 点的路径则为0A。 O，A与 OA之比就称之为“大气质量”。它表示太阳辐射穿过地球大气的路径与太阳在天顶方向垂直入射时的路径之比，通常以符号m表示，并设定标准大气压和O℃时海平面上太阳垂

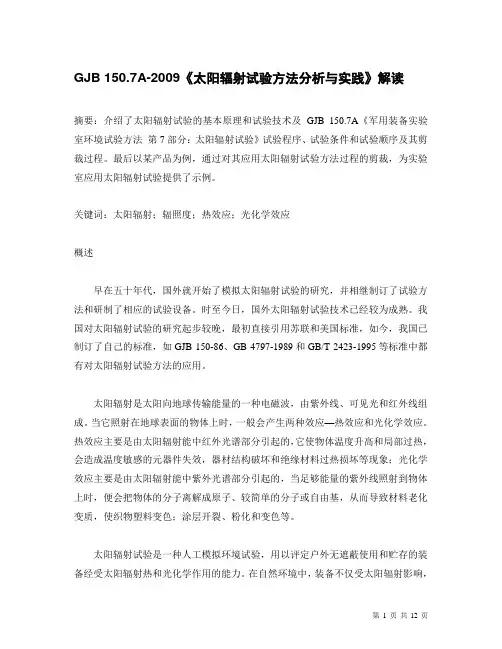

GJB 150.7A-2009《太阳辐射试验方法分析与实践》解读 摘要：介绍了太阳辐射试验的基本原理和试验技术及GJB 150.7A《军用装备实验室环境试验方法第7部分：太阳辐射试验》试验程序、试验条件和试验顺序及其剪裁过程。最后以某产品为例，通过对其应用太阳辐射试验方法过程的剪裁，为实验室应用太阳辐射试验提供了示例。 关键词：太阳辐射；辐照度；热效应；光化学效应 概述 早在五十年代，国外就开始了模拟太阳辐射试验的研究，并相继制订了试验方法和研制了相应的试验设备。时至今日，国外太阳辐射试验技术已经较为成熟。我国对太阳辐射试验的研究起步较晚，最初直接引用苏联和美国标准，如今，我国已制订了自己的标准，如GJB 150-86、GB 4797-1989和GB/T 2423-1995等标准中都有对太阳辐射试验方法的应用。 太阳辐射是太阳向地球传输能量的一种电磁波，由紫外线、可见光和红外线组成。当它照射在地球表面的物体上时，一般会产生两种效应—热效应和光化学效应。热效应主要是由太阳辐射能中红外光谱部分引起的，它使物体温度升高和局部过热，会造成温度敏感的元器件失效，器材结构破坏和绝缘材料过热损坏等现象；光化学效应主要是由太阳辐射能中紫外光谱部分引起的，当足够能量的紫外线照射到物体上时，便会把物体的分子离解成原子、较简单的分子或自由基，从而导致材料老化变质，使织物塑料变色；涂层开裂、粉化和变色等。 太阳辐射试验是一种人工模拟环境试验，用以评定户外无遮蔽使用和贮存的装备经受太阳辐射热和光化学作用的能力。在自然环境中，装备不仅受太阳辐射影响，
