75例经典电气控制接线图、电子元件工作原理图，先收藏！来源：技成培训如有侵权，请联系删除正文如下：1. 可控硅调速电路2. 电磁调速电机控制图3. 三相四线电度表互感器接线【正版】零基础学电工从入门到精通电工书籍自学彩图新编实用电工手册书建筑工程资料库454. 能耗制动5. 顺序起动，逆序停止6. 锅炉水位探测装置7. 电机正反转控制电路8. 电葫芦吊机电路9. 单相漏电开关电路10. 单相电机接线图11. 带点动的正反转起动电路12. 红外防盗报警器13. 双电容单相电机接线图14. 自动循环往复控制线路15. 定子电路串电阻降压启动控制线16. 按启动钮延时运行电路17. 星形 - 三角形启动控制线路18. 单向反接制动的控制线路19. 具有反接制动电阻的可逆运行反接制动的控制线路20. 以时间原则控制的单向能耗制动线路21. 以速度原则控制的单向能耗制动控制线路22. 电动机可逆运行的能耗制动控制线路23. 双速电动机改变极对数的原理24. 双速电动机调速控制线路25. 使用变频器的异步电动机可逆调速系统控制线路26. 正确连接电器的触点27. 线圈的连接28. 继电器开关逻辑函数29. 三相半波整流电路图30. 三相全波整流电路图31.三相全波6脉冲整流原理图32. 六相12脉冲整流原理图33. 负载两端的电压34. 直流调速原理功能图35. 电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见下图所示连接方法连接。
36. 三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如下图所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3.5英寸、4英寸、4.5英寸的型号按此法接。
12345678DDCCBBAAFU1.1(6A)SA1.1SA1.2SA1.3SA1.4SA1.5E15-E16E1-E2E3-E6E7-E8FU1.3(16A)SA1.7FM1SA1.8LB1MY4FU1.5(32A)SA1.12KA11E1.1E1.2E1.3KA11.1,KA11.3FU1.6(25A)E1.4SA1.13SA1.14SA1.16KA9FU1.7(16A)KB9.1,KB9.2SA1.195A7A2311151719A25A11222A 24A A32A31A33A35A36B36B37A41aA43A39A38仪表灯门灯顶灯车下检修灯电扇II 副雨刮器喷水下大灯信号灯II 位头灯I 位头灯本端操作联锁继电器A9GB2GB1F1QS1F2F3WL B+B-发电机GNDGND965311731741751741751702C 2C+15V-15VG N DO U T1234G2+15V-15VGNDOUT1234G1GNDKJ0主电机快慢复位-+1357MY1212A 14A 主电机快慢复位-+1357MY2SA1.9SA1.10SA1.26KB4.1,KB4.2A44A47点火开关联锁继电器8S13n6FU1.2(16A)SA1.6E9-E12A1321KA13,KA14KA15SA1.9SA1.10SA1.11FU1.4(10A)A27A14A16A24KA13.1KA15.1KA13.4KA15.3KA14.1KA15.2KA13.3KA13.2KA15.4KA14.210A 20A 12A122A124A114A1SA1.15KA12A37KA12.1,KA12.3A34E1.5E1.6n7SA2.1FM2SA2.7LB2SA2.8E13,E14E2.3SA2.13KB9SA2.19KA9.1,KA9.2A7A23XS5,XS6B9B25B11B36A38B39B41aB43A35SA2.26KA4.1,KB4.2B44B47SA2.2SA2.3SA2.4SA2.5SA2.6A131115171921n8MY5KB13KB14SA2.9SA2.10SA2.11A27B14B16B24n9212B 14B 主电机快慢复位-+1357MY3SA1.10KB13.1KB14.1KB13.2KB14.2KB13.310B 12B114B1SA2.12B32A31KB11E2.1E2.2KB11.1,KB11.2B33SA2.14SA2.15A36A37SA2.16KB12B37KB12.1,KB12.3B34E2.4E2.5II 主雨刮器I 雨刮器雨刮器慢档雨刮器快档车下插座遥控探照灯调平系统电源电喇叭KA2.3n4YM4n5YM5S4,S5DC24V DC24VG3FU1.13(16A)GNDPLC1PLC10=2546141KB2.3S3KJ2.1,KJ2.2FU1.9(16A)n3YM3YKG1YKG2YKG3YKGKJ0.1,KJ0.2KJ4KJ5KJ6GND4612112054846A2319843B70A2354FU1.8(6A)199技术要求1.二极管N1-N5直接安装在电磁阀插接件内。
软启动器工作原理与主电路图2010年02月22日星期一 11:001 软启动器工作原理与主电路图软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路，主电路图见图1。
使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。
软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。
软启动与软停车的电压曲线见图2，3。
2 软启动器的选用（1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。
根据负载性质选择不同型号的软启动器。
旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。
也可以用一台软启动器去启动多台电动机。
无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。
节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。
（2）选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。
3 Alt48软启动器的特点Alt48软启动器启动时采用专利技术的转矩控制。
转矩斜坡上升更快速，损耗更低。
具有电动机和软启动器综合保护功能，能全时连续检测电机电流，提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的。
电工们常用的五种电机软启动器接线图软启动器工作原理软起动器(软启动器)是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
软启器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路。
使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。
软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。
常用的五种电机软启动器接线图一、CMC-L系列数码型电机软启动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动、保护装置。
它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。
1、CMC-L系列数码型电机软启动器基本接线原理图：软起动器端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。
当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。
2、CMC-L系列数码型电机软启动器基本接线示意图：3、CMC-L系列数码型电机软启动器典型应用接线图：注意：1．上图所示为单节点控制方式。
接点闭合软起动起动，接点打开软起动器停止。
但要注意这种接线LED面板起动操作无效。
端子3、4、5起停信号是一个无源节点。
2．PE接地线应尽可能短，接于距软起动器最近的接地点，合适的接地点应位于安装板上紧靠软起动器处，安装板也应接地，此处接地为功能地而不是保护接地。
拿走不谢！75例自动控制原理图、接线图今天为大家整理了一些各类电气控制接线图、电子元件工作原理图，还有可控硅整流电路及负反馈调速装置原理等等，希望对大家的工作有所帮助，一起来了解一下吧。
1.可控硅调速电路2.电磁调速电机控制图3.三相四线电度表互感器接线4.能耗制动5.顺序起动，逆序停止6.锅炉水位探测装置7.电机正反转控制电路8.电葫芦吊机电路9.单相漏电开关电路10.单相电机接线图11.带电动的正反转起动电路12.红外防盗报警器13.双电容单相电机接线图14.自动循环往复控制线路15.定子电路串电阻降压启动控制线16.按启动钮延时运行电路17.星星 - 三角形启动控制线路18.单向反接制动的控制线路19.具有反接制动电阻的可逆运行反接制动的控制线路20.以时间原则控制的单向能耗制动线路21.以速度原则控制的单向能耗制动控制线路22.电动机可逆运行的能耗制动控制线路23.双速电动机改变极对数的原理24.双速电动机调速控制线路25.使用变频器的异步电动机可逆调速系统控制线路26.正确连接电器的触点27.线圈的连接28.继电器开关逻辑函数29.三相半波整流电路图30.三相全波整流电路图31.三相全波6脉冲整流原理图32.六相12脉冲整流原理图33.负载两端的电压在一个周期中，每个二极管只有三分之一的时候导通（导通角为120度）。
负载两端的电压为线电压。
34.直流调速原理功能图35.电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
36.三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
信号基础四线制道岔控制电路道岔控制电路由动作电动转辙机的启动电路和反映道岔实际位置的表示电路组成。
一、道岔启动电路:1、道岔启动电路应满足的技术条件：（1）道岔区段有车时，道岔不应转换。
此种锁闭的作用叫做区段锁闭。
（2）进路在锁闭状态时，进路上的道岔，都不应再转换.此种锁闭的作用叫做进路锁闭.（3）在道岔启动电路已经动作以后，如果车随后驶入道岔区段,则应保证转辙机能继续转换到底，不要受上列（1）的限制而停转.（4）道岔启动电路动作后,如果由于转辙机的自动开闭器接点接触不良或电动机的整流子与电刷接触不良，以致电动机电路不通时，应使启动电路自动停止工作复原，保证道岔不会在转换.(5）为了便于维修试验,以及在尖轨与基本轨之间夹有障碍物，致使道岔转不到底时，能使道岔转回原位，必须保证道岔无论转到什麽位置，都可随时用手动操纵方法使它向回转。
(6）道岔转换完毕，应自动切断电动机的电路.2、道岔控制方式：控制道岔转换的方式有三种：人工转换；进路式操纵；单独操纵.（1）人工转换：当停电、故障、维修、清扫时,在现场用手摇把将道岔转换至所需位置。
（2）道岔进路操纵：以进路的方式使进路的要求接通电动转辙机将道岔转换到定位或反位。
选岔网络按照选路的要求,选出进路上各组道岔应转向的位置,即某道岔是定位操纵继电器DCJ吸起，就接通道岔启动电路使该道岔转向定位；是反位操纵继电器FCJ吸起，就接通道岔启动电路使该道岔转向反位.全进路上的道岔按进路要求一次排出.（3)为了维修、试验道岔和开放引导信号排列引导进路等,需要对道岔进行单独操纵。
单独操纵道岔的方法是：按下被操纵道岔按钮CA，若要使它转向定位，则同时按下道岔总定位按钮ZDA,接通道岔控制电路使该道岔转向定位;若要使它转向反位，则同时按下道岔总定位按钮ZFA,接通道岔控制电路使该道岔转向反位。
进路式操纵操纵与单独操纵之间的关系是：道岔的单独操纵优先于进路式操纵。
3、道岔启动电路的工作原理：道岔启动电路采用分级控制方式控制道岔转换，由第一启动继电器1DQJ检查联锁条件，符合要求后才能励磁吸起；然后由第二启动继电器2DQJ控制电机的旋转方向，以决定使电机转向定位转向反位；最后由直流电机转换道岔。

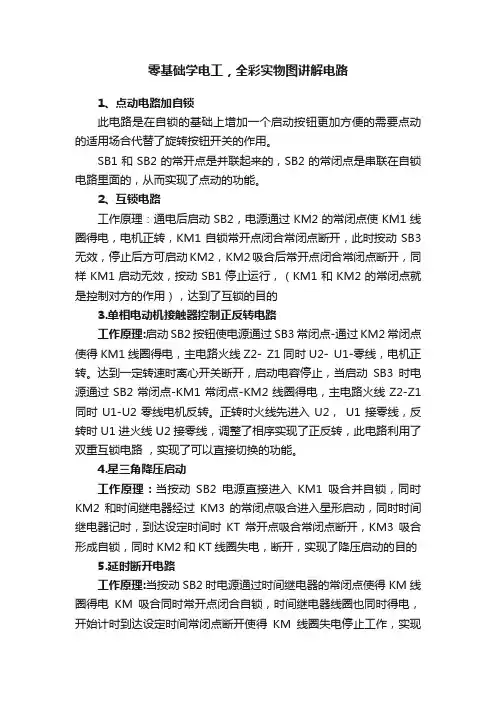

零基础学电工，全彩实物图讲解电路1、点动电路加自锁此电路是在自锁的基础上增加一个启动按钮更加方便的需要点动的适用场合代替了旋转按钮开关的作用。
SB1和SB2的常开点是并联起来的，SB2的常闭点是串联在自锁电路里面的，从而实现了点动的功能。
2、互锁电路工作原理：通电后启动SB2，电源通过KM2的常闭点使KM1线圈得电，电机正转，KM1自锁常开点闭合常闭点断开，此时按动SB3无效，停止后方可启动KM2，KM2吸合后常开点闭合常闭点断开，同样KM1启动无效，按动SB1停止运行，（KM1和KM2的常闭点就是控制对方的作用），达到了互锁的目的3.单相电动机接触器控制正反转电路工作原理:启动SB2按钮使电源通过SB3常闭点-通过KM2常闭点使得KM1线圈得电，主电路火线Z2- Z1同时U2- U1-零线，电机正转。
达到一定转速时离心开关断开，启动电容停止，当启动SB3时电源通过SB2常闭点-KM1常闭点-KM2线圈得电，主电路火线Z2-Z1同时U1-U2零线电机反转。
正转时火线先进入U2，U1接零线，反转时U1进火线U2接零线，调整了相序实现了正反转，此电路利用了双重互锁电路，实现了可以直接切换的功能。
4.星三角降压启动工作原理：当按动SB2电源直接进入KM1吸合并自锁，同时KM2和时间继电器经过KM3的常闭点吸合进入星形启动，同时时间继电器记时，到达设定时间时KT常开点吸合常闭点断开，KM3吸合形成自锁，同时KM2和KT线圈失电，断开，实现了降压启动的目的5.延时断开电路工作原理:当按动SB2时电源通过时间继电器的常闭点使得KM线圈得电KM吸合同时常开点闭合自锁，时间继电器线圈也同时得电，开始计时到达设定时间常闭点断开使得KM线圈失电停止工作，实现了延时断开的作用6.一备一用断电自投控制电路工作原理：主电源工作正常时中间继电器吸合常闭点闭合，常闭点切断KM2线圈的电源，同时KM1的常闭点断开起到双重保护的功能。
全自动洗衣机原理及电路图————————————————————————————————作者：————————————————————————————————日期：全自动洗衣机原理及电路图全自动洗衣机就是将洗衣的全过程(泡浸-洗涤-漂洗-脱水)预先设定好N个程序,洗衣时选择其中一个程序,打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成,洗衣完成时由蜂鸣器发出响声。
全自动洗衣机由洗衣系统和控制电路组成。
其控制电路分为机械和电脑型，电脑型控制电路是以单片机作为控制电路的核心。
图1给出单片机Z86C09组成的全自动洗衣机的控制电路。
Ⅰ.自动洗衣机的洗衣程序洗衣机面板上有4个按钮K1、K2、K5和K6。
K1用于水流选择，分两档：普通水流与柔和水流；K2用于洗衣周期选择，可以选择洗涤、漂洗和脱水三个过程；K5是暂停开关；K6是洗衣程序选择键。
洗衣程序分为标准程序和经济程序。
洗衣机的标准洗衣程序是：洗涤——脱水——脱水——漂洗——脱水——漂洗——脱水。
经济洗衣程序少一次漂洗和脱水过程。
1．涤过程通电后，洗衣机进入暂停状态，以便放好衣物。
若不选择洗衣周期，则洗衣机从洗涤过程开始。
当按暂停开关键K5时，进入洗涤过程。
首先进水阀FV 通电，打开进水开关，向洗衣杨供水；当到达预定水位时，水位开关K4接通，进水阀断电关闭，停止进水；电机MO接通电源，带动波轮旋转，形成洗衣水流。
电机MO是一个正反转电机，可以形成往返水流，有利于洗涤衣物。
2．脱水过程洗涤或漂洗过程结束后，电机MO停止转动，排水阀MG通电，开始排水。
排水阀动作时，带动离合器动作，使电机可以带动内桶转动。
当水位低到一定值时，水位开关K4断开，再经过一段时间后，电机开始正转，带动内桶高速旋转，甩干衣物。
3．漂洗过程与洗涤过程操作相同，只是时间短一些。
全部洗衣工作完成后，由蜂鸣器发出音响，表示衣物已洗干净。
Ⅱ.洗衣机控制器的硬件组成原理洗衣机控制器由单片机Z86C09作为控制器的核心所构成，该控制器具有以下特点：（1）具有较强的抗干扰能力，当受到外部强干扰，程序出错时，可以自动使系统复位重新执行程序。
