抗拔桩、立柱桩专项施工方案培训资料

抗拔桩、临时立柱桩施工方案编制：审核：批准：二零一二年九月目录1、编制依据................................................................................................................................ - 1 -2、工程概况................................................................................................................................ - 2 -2.1工程概述...................................................................................................................... - 2 -2.2工程数量一览表.......................................................................................................... - 2 -2.3 工程地质、水文.......................................................................................................... - 3 -2.3.1岩性特征、岩厚.............................................................................................. - 3 -2.3.2地震烈度与场地评价...................................................................................... - 7 -2.3.3水文地质情况.................................................................................................. - 7 -2.3.4不良地质.......................................................................................................... - 8 -3、施工总体筹划........................................................................................................................ - 8 -3.1施工准备...................................................................................................................... - 8 -3.2施工方案选择.............................................................................................................. - 9 -4、旋挖钻孔灌注桩施工工艺.................................................................................................... - 9 -4.1施工流程...................................................................................................................... - 9 -4.2施工工艺.................................................................................................................... - 10 -4.3施工方法.................................................................................................................... - 11 -4.3.1 测量放样........................................................................................................ - 11 -4.3.2钢护筒制作及埋设........................................................................................ - 11 -4.3.3钻机就位........................................................................................................ - 12 -4.3.4 泥浆................................................................................................................ - 12 -4.3.5 钻进................................................................................................................ - 13 -4.3.6终孔................................................................................................................ - 15 -4.3.7 清孔及检测.................................................................................................... - 16 -4.3.8 钢筋笼制作和安装........................................................................................ - 16 -4.3.9 灌注水下混凝土............................................................................................ - 17 -4.3.10 超声波检测.................................................................................................. - 18 -4.4 施工保证措施............................................................................................................ - 18 -4.4.1 工艺保证措施................................................................................................ - 18 -4.4.2 质量保证措施................................................................................................ - 20 -4.5旋挖钻孔灌注桩常见质量故障之预防与处理........................................................ - 22 -4.5.1 孔斜预防措施................................................................................................ - 22 -4.5.2防止塌孔措施................................................................................................ - 22 -4.5.3 处理卡埋钻的方法措施................................................................................ - 23 -4.5.4 灌注砼过程钢筋笼上浮预防措施................................................................ - 23 -4.5.5 钻进过程中常见故障原因及处理方法........................................................ - 24 -5、断桩处理预案...................................................................................................................... - 25 -5.1断桩原因.................................................................................................................... - 25 -5.2 预防措施.................................................................................................................... - 26 - 5.3 断桩处理方法............................................................................................................ - 27 -6、施工组织安排...................................................................................................................... - 28 -6.1 施工人员安排............................................................................................................ - 28 -6.2 施工机械安排............................................................................................................ - 28 -6.3 工期计划.................................................................................................................... - 29 -7、安全保证措施...................................................................................................................... - 29 -7.1 现场施工安全总则.................................................................................................... - 29 -7.2 机械操作安全措施.................................................................................................... - 30 -7.3用电安全措施............................................................................................................ - 30 -8、文明施工主要措施.............................................................................................................. - 31 -8.1 文明施工总体原则.................................................................................................... - 31 -8.2文明施工主要措施.................................................................................................... - 32 -9、附件...................................................................................................................................... - 32 -1、编制依据（1）《深圳市轨道交通7号线BT项目投标文件》与《深圳市轨道交通7号线BT项目合同（A系列合同2012年3月9日版）》。

立柱桩专项施工方案立柱桩作为建筑施工中常见的地基处理方法之一，其施工方案对于工程的安全性和质量有着至关重要的影响。

下面将就立柱桩专项施工方案进行详细介绍。

一、工程前期准备1.方案设计：在施工前需要进行立柱桩的设计，包括桩的类型、尺寸、数量等参数的确定。

2.材料准备：根据设计方案准备好符合要求的桩材料，保证施工过程中不会出现材料短缺的情况。

3.人员培训：组织施工人员进行相关技术培训，确保施工人员熟悉施工流程和安全操作规程。

二、施工过程1.场地准备：施工前清理施工场地，确保场地平整、无碍物。

2.桩位标定：按照设计要求在场地上标定桩位，确定桩的位置和深度。

3.挖孔施工：利用挖孔机或手工工具挖掘桩孔，保证桩孔的直径和深度满足设计要求。

4.桩身灌浆：在桩孔中灌浆加固，确保桩体与周围土壤紧密连接。

5.桩头处理：根据设计要求进行桩头处理，保证桩顶平整，适合支承结构。

6.验收：施工完成后，对桩基质量进行验收，确保符合设计和规范要求。

三、施工注意事项1.安全第一：施工过程中要严格遵守安全操作规程，做好施工现场的安全防护工作。

2.质量把控：严格按照设计要求和施工规范进行施工，保证立柱桩的质量。

3.现场管理：合理安排施工进度，做好现场协调和管理工作，确保施工顺利进行。

四、施工结束1.施工验收：完成立柱桩施工后，进行最终验收，确保工程质量达到要求。

2.清理整理：清理施工现场，彻底清除施工垃圾和设备，保持施工现场整洁。

根据以上施工方案，可有效提高立柱桩的施工效率和质量，保证工程的安全性和稳定性。

抗拔桩施工方案抗拔桩施工方案一、施工概述抗拔桩施工是指在建筑物或其他结构中设置抗拔桩，以增加结构的稳定性和抗风能力。

本方案旨在介绍抗拔桩施工的主要步骤和注意事项。

二、施工准备1. 设计方案：根据具体工程要求和设计图纸，确定抗拔桩的数量、位置和尺寸。

2. 材料准备：准备好适当数量和规格的抗拔桩材料，如钢筋、混凝土等。

3. 机械设备：选用合适的机械设备，如挖掘机、混凝土搅拌机等。

4. 现场准备：清理现场，确保施工进行的顺利。

三、施工步骤1. 桩基施工：根据设计图纸，在桩基位置挖掘足够深度和直径的坑，然后倒入适量的混凝土。

在混凝土未完全凝固之前，插入预先制作好的桩身，确保与混凝土紧密连接。

2. 桩身施工：根据设计要求，制作好抗拔桩的桩身，并进行除锈处理。

然后，在桩基混凝土固定后，将桩身与桩基紧密连接。

3. 关节施工：根据设计要求和桩身长度，设置合适的抗拔桩连接关节。

确保连接牢固，不产生松动。

4. 封顶施工：根据设计需求，进行抗拔桩的封顶施工。

确保封顶部分与桩身连接紧密，不产生空隙。

四、施工注意事项1. 施工期间，要严格按照设计要求和施工图纸进行施工，不得随意更改。

2. 施工过程中，要注意保持施工现场的清洁，并及时清理垃圾和泥浆。

3. 施工人员必须穿戴好安全装备，并遵守安全操作规程，保证施工安全。

4. 施工过程中，要定期检查抗拔桩的施工质量，确保各项要求得到满足。

5. 施工结束后，要进行验收，并制作详细的施工记录，以备后续工作参考。

通过以上施工方案的实施，可以保证抗拔桩的施工质量和施工安全，提高结构的稳定性和抗风能力，为工程的顺利进行提供保障。

临时立柱桩及抗拔桩施工方案目录第1章编制说明 (1)1.1 编制依据 (1)1.2 编制原则 (1)1.3 编制范围 (2)第2章工程概况 (2)2.1 工程简介 (2)2.2 工程地质及水文地质 (3)2.3 工程数量 (5)第3章重难点分析 (5)第4章临时立柱及抗拔桩施工进度计划 (6)第5章临时立柱及抗拔桩施工工艺及流程 (6)5.1 施工流程 (7)5.2 施工工艺 (7)5.3 施工准备 (9)5.4 施工方法 (10)第6章资源配置计划 (23)（1）机械配置计划 (23)（2）劳动力配置计划 (24)第7章安全、质量控制措施 (25)7.1 安全注意事项及保证措施 (25)7.2 质量注意事项及保证措施 (26)第8章文明施工及环境保护措施 (30)8.1 文明施工措施 (30)8.2 环境影响的控制保证措施 (31)第9章应急预案 (33)9.1 临时立柱桩及抗拔桩施工中可能出现的问题及处理措施 (33)9.2 应急处理组织结构及保障准备 (34)9.3 处置火灾事故预案 (36)9.4 管线保护应急预案 (36)9.5 针对性应急预案 (37)第1章编制说明1.1编制依据（1）XX市轨道交通21号线土建施工部分BT项目第一标段工程《XX站围护结构施工图》；（2）《实施性施工组织设计》；（3）《钢结构工程施工质量验收规范》（GB50755-2012）；（4）《市政地下工程施工质量验收规范》（DG/TJ 08-236-2006）；（5）《混凝土结构工程施工质量验收规范》（GB50204-2015）；（6）《钢筋焊接及验收规程》（JGJ18-2012）；（7）《钢结构焊接规范》（GB 50661-2011）；（8）《钻孔灌注桩施工规程》（DG/TJ 08-202-2007）；（9）湖北地方标准《基坑工程技术规程》（DB42\T159-2012）；（10）《施工现场临时用电安全技术规范》（JGJ 46-2012）；（11）国家、行业、地方规范、标准及文件；（12）XX站施工现场的实地踏勘资料；（13）XX站地质勘查报告；（14）XX站总体工期施工安排。

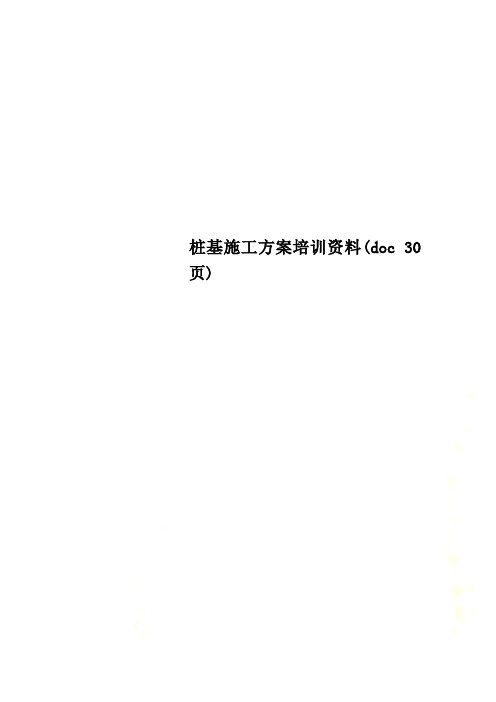

桩基施工方案培训资料(doc 30页)目录第一章工程概述第一节编制依据、原则一. 编制依据名称编号序号1 《工程测量规范（附条文GB50026-2007说明）》2 《建筑地基基础设计规GB50007-2011范》GB50300-2013 3 《建筑工程施工质量验收统一标准》JGJ106-2014 4 《建筑基桩检测技术规范》GB/T50326-2006 5 《建设工程项目管理规范》GB50202-2002 6 《建筑地基基础工程施工质量验收规范》7 《建筑桩基技术规范》JGJ94-2008JGJ80-19918 《建筑施工高处作业安全技术规范》9 《建筑机械使用安全技术JGJ33-2012规程》10 《施工现场临时用电安全技术规范（附条文说明）》JGJ46-200511 《建设工程施工现场供用电安全规范》GB50104-201412 《钢筋焊接及验收规程》JGJ18-201213 《山西省建筑工程施工质量验收规程》DBK04-226-2003二. 编制原则1、业主提供设计图纸；2、踏勘了解的场地情况；3、国家、建筑行业现行的规范和标准；4、我公司承担类似工程的施工经验；5、公司质量管理体系、职业健康安全管理体系和环境管理体系；6、分包单位施工机械设备、劳动力、技术力量状况等因素；7、国家和有关部门发布的与本工程有关的规定和标准；8、施工现场条件及水源、电源情况；9、本企业的施工机械设备、劳动力、技术力量状况及已往工程施工经验。

第二节工程概况工程名称太原市省邮政器材供应站地块棚户区改造安置住房工程工程地点位于建设南路以东，南内环街以北，太原机务段以西，南沙河南辅路段以南建设单太原市龙城东部置业有限公司位设计单位北京中外建建筑设计有限公司勘察单位太原市建筑设计研究院监理单位太原理工大成工程有限公司施工单位中建三局集团有限公司质量监督站太原市质量监督局桩基形式钢筋混凝土灌注桩质量标准合格第三节灌注桩工程概况楼号桩类型桩根数桩长(m)桩身砼强度桩侧桩端注浆管位置1#楼试桩（SZ）3 48 C45桩端注浆管沿钢筋笼对称设锚桩12 48 C35（MZ ） 置两根，桩侧设置在离桩顶8米和20米左右。

钻孔灌注桩立柱桩抗拔桩方案范本一：正文：钻孔灌注桩方案：1. 简介1.1. 目的本方案旨在设计并施工钻孔灌注桩，用作立柱桩和抗拔桩。

1.2. 范围本方案涵盖了以下工作内容：- 地勘调查- 设计计算- 施工方案- 施工过程控制- 质量控制2. 地勘调查2.1. 调查目的地勘调查的目的是确定地质条件以及选择适合的桩基类型。

2.2. 调查方法地勘调查将采用以下方法：- 地质勘探- 土质试验- 钻孔灌注桩现场试验3. 设计计算3.1. 桩基承载力计算根据地勘调查的结果，进行桩基承载力计算。

计算方法包括静力触探法和静载试验法。

3.2. 桩身设计根据桩基承载力计算结果和设计要求，进行桩身设计。

设计包括桩身材料、钢筋配筋等。

4. 施工方案4.1. 施工准备- 确定施工场地- 调配施工设备和人员- 准备施工材料4.2. 施工工艺- 钻孔- 灌注混凝土- 桩身加固- 桩头制作5. 施工过程控制5.1. 施工进度控制控制施工进度，确保工期的完成。

5.2. 质量控制进行材料质检、施工工艺控制、质量验收等，确保施工质量。

附件：- 地勘调查报告- 设计计算书- 施工图纸- 施工合同法律名词及注释：1. 桩基：地基处理技术中的一种，用于增加地基的承载力和抗拔能力的一种方法。

2. 钻孔灌注桩：一种地基处理技术，通过在地下钻取孔洞并将混凝土灌注进孔洞，形成钢筋混凝土桩体。

范本二：正文：立柱桩抗拔桩方案：1. 项目概述1.1. 目的本方案的目的是设计并施工立柱桩，用作抗拔桩，以增加结构的稳定性。

1.2. 范围本方案涵盖了以下工作内容：- 地勘调查- 设计计算- 施工方案- 施工过程控制- 质量控制2. 地勘调查2.1. 调查目的地勘调查的目的是确定地质条件以及选择适合的桩基类型。

2.2. 调查方法地勘调查将采用以下方法：- 地质勘探- 土质试验- 现场静载试验3. 设计计算3.1. 桩基承载力计算根据地勘调查的结果，进行桩基承载力计算。

抗拔桩施工方案1. 引言抗拔桩是建筑工程施工过程中常用的技术之一，主要应用于需要支撑或固定建筑物的基础工程中，以确保建筑物在地震、强风或其他外力作用下的稳定性和安全性。

本文将介绍一种常用的抗拔桩施工方案，以保证施工过程的高效和质量。

2. 方案概述抗拔桩施工方案主要包括桩基设计、施工准备、施工工艺和质量控制等几个方面。

2.1 桩基设计桩基设计是抗拔桩施工方案的前提，必须根据实际工程情况进行合理的设计。

设计中需要考虑以下几个因素：•建筑物的荷载要求•基坑的土质和地质条件•抗拔桩的数量和直径•荷载传递方式（摩擦力或端力）2.2 施工准备在施工前，需要进行充分的准备工作，包括：•购买或租赁施工设备和工具•调查施工现场的地质情况•准备所需的材料和人力资源•制定详细的施工计划和时间表2.3 施工工艺2.3.1 地基处理在施工前，需要对地基进行处理，以确保桩基的稳固性。

地基处理包括以下几个主要步骤：•清理基坑，清除杂物和不良土壤•打击锤子对基底进行夯实•设计并安装必要的地基加固措施（如灰土加固、钢筋加固等）2.3.2 桩基施工桩基施工是抗拔桩工程的核心步骤。

常用的桩基施工方法包括：•钻孔灌注桩：先进行钻孔，然后在孔内注入混凝土或钢筋混凝土以形成桩身。

•钢管灌注桩：先将钢管置于钻孔孔底，然后灌注混凝土以形成桩身。

•压力注浆桩：将注浆管插入钻孔孔底，然后施加压力注入硬化剂以形成桩身。

2.3.3 桩身检测在桩身施工完成后，需要进行桩身的检测以确保桩基质量合格。

常用的检测方法有：•桩身质量检测：对桩身进行逐米检测，包括桩长、直径、垂直度等参数。

•监测测斜孔：安装测斜孔并进行定期测量，以监测桩身的变形和位移情况。

2.4 质量控制为了保证抗拔桩施工质量，必须进行严格的质量控制。

质量控制包括以下几个方面：•施工过程中的监督和记录，包括施工人员、设备和材料使用情况的记录。

•桩基施工质量检查，及时发现和解决施工过程中的质量问题。

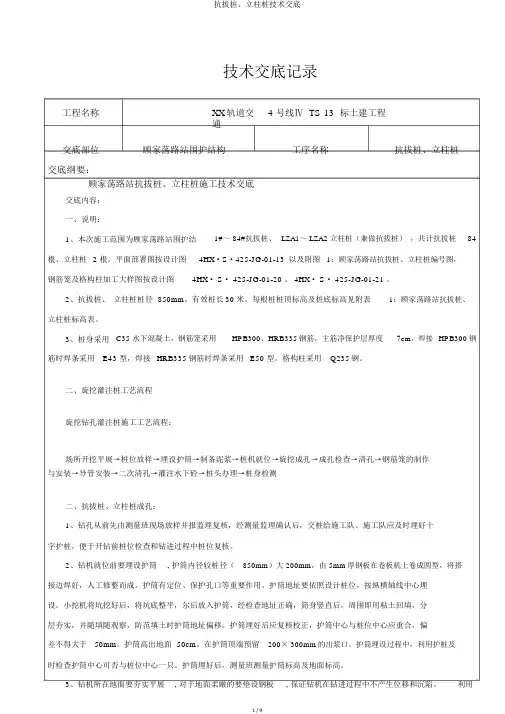

技术交底记录4 号线Ⅳ -TS-13 标土建工程工程名称XX轨道交通交底部位顾家荡路站围护结构工序名称抗拔桩、立柱桩交底纲要：顾家荡路站抗拔桩、立柱桩施工技术交底交底内容：一、说明：1、本次施工范围为顾家荡路站围护结1#～ 84#抗拔桩、LZA1～ LZA2 立柱桩（兼做抗拔桩），共计抗拔桩84 根、立柱桩 2 根。

平面部署图按设计图4HX·S·425-JG-01-13以及附图1：顾家荡路站抗拔桩、立柱桩编号图，钢筋笼及格构柱加工大样图按设计图4HX· S· 425-JG-01-20 、 4HX· S· 425-JG-01-21 。

2、抗拔桩、立柱桩桩径850mm，有效桩长 30 米。

每根桩桩顶标高及桩底标高见附表1：顾家荡路站抗拔桩、立柱桩标高表。

3、桩身采用C35 水下混凝土，钢筋笼采用HPB300、HRB335钢筋，主筋净保护层厚度7cm，焊接HPB300钢筋时焊条采用E43 型，焊接HRB335钢筋时焊条采用E50 型。

格构柱采用Q235钢。

二、旋挖灌注桩工艺流程旋挖钻孔灌注桩施工工艺流程：场所开挖平展→桩位放样→埋设护筒→制备泥浆→桩机就位→旋挖成孔→成孔检查→清孔→钢筋笼的制作与安装→导管安装→二次清孔→灌注水下砼→桩头办理→桩身检测二、抗拔桩、立柱桩成孔：1、钻孔从前先由测量班现场放样并报监理复核，经测量监理确认后，交桩给施工队。

施工队应及时埋好十字护桩，便于开钻前桩位检查和钻进过程中桩位复核。

2、钻机就位前要埋设护筒, 护筒内径较桩径（850mm）大 200mm，由 5mm厚钢板在卷板机上卷成圆型，将搭接边焊好，人工修整而成。

护筒有定位、保护孔口等重要作用。

护筒地址要依照设计桩位，按纵横轴线中心埋设。

小挖机将坑挖好后，将坑底整平，尔后放入护筒，经检查地址正确，筒身竖直后，周围即用粘土回填，分层夯实，并随填随观察，防范填土时护筒地址偏移。
