民熔电压互感器常规试验检测方法

电压电流互感器实验方法图文，民熔不同之处在于承载能力。

变压器能承受很大的负荷，而电压互感器不能。

电压互感器用于将高压变为低压。

在运行过程中，二次侧不能短时间闭合，二次侧负荷一般不大。

变压器是用来改变电压等级的，包括高压对低压、低压对高压，以及专用变压器如汽车变压器、焊机等。

2.电流互感器的原理在原理上也与变压器相似，如图1.2所示。

与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通中也很小，这时一、二次绕组的磁势F（F=lW)大小相等，方向相即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。

3.互感器绕组的端子和极性电压互感器绕组分为首端和尾端，对于全绝缘的电压互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可承受的电压一般只有几kV 左右。

常见的用A和X分别表示电压互感器一次绕组的首端和尾端，用a、x或P1、P2表示电压互感器二次绕组的首端或尾端；电流互感器常见的用L1、L2分别表示一次绕组首端和尾端，二次绕组则用K1、K2或S1、S2表示首端或尾端，不同的生产厂家其标号可能不一样，通常用下标1表示首端，下标2表示尾端。

当端子的感应电势方向一致时，称为同名端；反过来说，如果在同名端通入同方向的直流电流，它们在铁芯中产生的磁通也是同方向的。

标号同为首端或同为尾端的端子而且感应电势方向一致，这种标号的绕组称为减极性，如图1.3a所示，此时A-a端子的电压是两个绕组感应电势相减的结果。

在互感器中正确的标号规定为减极性。

4.电压互感器和电流互感器在结构上的主要差别（1）电压互感器和电流互感器都可以有多个二次绕组，但电压互感器可以多个二次绕组共用一个铁芯，电流互感器则必需是每个二次绕组都必需有独立的铁芯，有多少个二次绕组，就有多少个铁芯。

（2）电压互感器一次绕组数很多，导线很细，二次绕组匝数较少，导线稍粗；而变电站用的高压电流互感器一次绕组只有1到2，导线很粗，二次绕组匝数较多，导线的粗细与二次电流的额定值有关。

电容式电压互感器试验内容及方法第一章绪论电压互感器作为一种电压变换装置(Transformer)是电力系统中不可或缺的设备，它跨接于高压与零线之间，将高电压转换成各种仪表的工作电压，（国标规定为100/√3和100V），电压互感器的主要用途有：1）用做商业计量用。

主要接于变电站的线路出口和入口上，常用于网与网、站与站之间的电量结算用，这种用途的互感器一般要求0.2级计量精度，互感器的输出容量一般不大；2）用做继电保护的电压信号源。

这种互感器广泛应用于电力系统的母线和线路上，它要求的精度一般为0.5级及3P级，输出容量一般较大；3）用做合闸或重合闸检同期、检无压信号用，它要求的精度一般为1.0、3.0级，输出容量也不大。

现代电力系统，电压互感器一般可做到四线圈式，这样，一台电压互感器可集上述三种用途于一身。

电容式电压互感器（Capacitor Voltage Transformers，简称“CVT”）是50年代开始研制生产，经过科技人员不懈的努力，我国的电容式电压互感器技术已达到国际先进水平，但在生产、试验研究、以及使用过程中存在很多问题。

本文拟从电容式电压互感器的各种试验基本原理入手，着重说明电容式电压互感器基本试验方法，检验的目的以及在现场使用、现场检验方面存在的问题怎样通过试验的手段来判断等问题，以使产品设计、试验、销售、服务和运行部门的专业人员对其有一个比较全面的了解。

第二章电容式电压互感器试验要求§1.基本试验条件1.1试验的环境条件为了保证试验的准确性、可靠性，所有试验应在一定条件下进行，试验时应注意试验环境条件并做好记录。

试验环境条件分为两种，一种为人工环境，这种情况下，一般在产品标准中都作了具体规定；另一种为自然环境条件，这种情况下，试验条件一般应遵循以下几条规律。

a) 环境温度，应在+5～+35 ℃范围内。

b) 试品温度与环境温度应无显著差异。

试品在不通电状态下在恒定的周围空气温度中放置了适当长的时间后，即认为与周围空气温度相同。

电容式电压互感器试验作者：作者单位：日期：2005-3-7 14:11:17摘要：电容式电压互感器试验第一章绪论电压互感器作为一种电压变换装置(Transformer)是电力系统中不可或缺的设备，它跨接于高压与零线之间，将高电压转换成各种仪表的工作电压，（国标规定为100/√3和100V），电压互感器的主要用途有：1）用做商业计量用。

主要接于变电站的线路出口和入口上，常用于网与网、站与站之间的电量结算用，这种用途的互感器一般要求0.2级计量精度，互感器的输出容量一般不大；2）用做继电保护的电压信号源。

这种互感器广泛应用于电力系统的母线和线路上，它要求的精度一般为0.5级及3P级，输出容量一般较大；3）用做合闸或重合闸检同期、检无压信号用，它要求的精度一般为1.0、3.0级，输出容量也不大。

现代电力系统，电压互感器一般可做到四线圈式，这样，一台电压互感器可集上述三种用途于一身。

电容式电压互感器（Capacitor Voltage Transformers，简称“CVT”）是50年代开始研制生产，经过科技人员不懈的努力，我国的电容式电压互感器技术已达到国际先进水平，但在生产、试验研究、以及使用过程中存在很多问题。

本文拟从电容式电压互感器的各种试验基本原理入手，着重说明电容式电压互感器基本试验方法，检验的目的以及在现场使用、现场检验方面存在的问题怎样通过试验的手段来判断等问题，以使产品设计、试验、销售、服务和运行部门的专业人员对其有一个比较全面的了解。

第二章电容式电压互感器试验要求§1.基本试验条件1.1试验的环境条件为了保证试验的准确性、可靠性，所有试验应在一定条件下进行，试验时应注意试验环境条件并做好记录。

试验环境条件分为两种，一种为人工环境，这种情况下，一般在产品标准中都作了具体规定；另一种为自然环境条件，这种情况下，试验条件一般应遵循以下几条规律。

a) 环境温度，应在+5～+35 ℃范围内。

电容式电压互感器试验指导方案一、试验目的二、试验原理三、试验内容1.静态特性试验：测量电容式电压互感器在额定电压下的零位漂移、过量负载误差、一次负载误差，并计算其准确度等级。

2.动态特性试验：测量电容式电压互感器在额定电压下的频率特性，包括相位角误差、频率响应误差等。

3.遮挡特性试验：通过对电容式电压互感器进行负载遮挡，测量遮挡前后的输出电压变化，并计算其准确度等级。

4.绝缘试验：对电容式电压互感器的绝缘电阻进行试验，以确保其绝缘性能满足要求。

5.抗温特性试验：测量电容式电压互感器在不同温度下的零位漂移、负载误差等变化情况，以验证其抗温性能。

四、试验仪器设备1.综合测试仪：用于对电容式电压互感器进行静态特性、动态特性和遮挡特性的测试。

2.绝缘电阻测试仪：用于对电容式电压互感器的绝缘电阻进行测试。

3.温度计：用于测量电容式电压互感器在试验过程中的温度。

四、试验步骤1.静态特性试验：a.使用综合测试仪对电容式电压互感器进行标定，确定其额定电压和额定负载。

b.将电容式电压互感器接入综合测试仪，按照标定值进行测试，测量零位漂移、过量负载误差和一次负载误差，并计算准确度等级。

2.动态特性试验：a.将电容式电压互感器接入综合测试仪，设置不同频率的信号，并测量相位角误差和频率响应误差。

3.遮挡特性试验：a.将电容式电压互感器接入综合测试仪，设置额定负载，测量输出电压。

b.在测量中遮挡一部分负载，再次测量输出电压，并计算遮挡后的输出电压变化。

4.绝缘试验：a.使用绝缘电阻测试仪对电容式电压互感器的绝缘电阻进行测试，确保其绝缘性能满足要求。

5.抗温特性试验：a.对电容式电压互感器进行静态特性试验，分别在不同温度下测量零位漂移和负载误差，并计算准确度等级。

五、试验结果分析根据试验数据，对电容式电压互感器进行分析和评估，判断其性能是否满足技术要求。

如发现性能偏差过大，可以进行调整和修复，再次进行试验。

六、试验安全措施1.在试验过程中，严禁触摸电容式电压互感器的高压部分，以免发生触电事故。

电压互感器试验方法1、常规法这种方法的测量接线，如图所示。

反接法所测量的是以下三部分绝缘的介质损失角正切：（1）一次静电屏（即X端）对二、三次绕组的绝缘；（2）一次绕组对二、三次绕组端部的绝缘；（3）绝缘支架对地的绝缘。

这种方法的缺点是（1）主要反映一次静电屏对二、三次绕组间绝缘的介质损失角正切。

这是因为一次静电屏对二、三次绕组绝缘的电容量为1000PF，而其他两部分绝缘的电容量均很小，约为十几到数十皮法，因此难以反映这两部分介质损失角正切的变化。

（2）试验电压低。

串极式电压互感器高压绕组接地端的绝缘水平较低，制造厂设计时考虑的试验电压为2000V，因此在预防性试验中对该处的试验电压不宜过高，一般仅能施加1600V电压。

但有单位曾在试验中施加2500—3000V；这样做虽然能发现进水、受潮等情况，但总的说来，试验电压仍偏低，对电桥测量灵敏度有一定的影响。

（3）脏污的影响。

由于X端引出端子板及小瓷套的脏污会影响测量结果，产生很大的误差。

为了减少端子板及小瓷套脏污的影响，可采用正接法接线测量。

它也是主要测量一次静电屏对二、三次绕组间的介质损失角正切。

但其测量误差很大。

2、末端屏蔽法这种方法是目前测量串级式电压互感器介质损失角正切比较完善的方法。

由于X端及底座法兰接地，小瓷套及接线端子绝缘板受潮、脏污、裂纹所产生的测量误差都被屏蔽掉，一次静电屏对二、三次绕组以及绝缘支架的介质损失角正切都测不到，所以只能测量下铁心柱上一次绕组对二、三次绕组的介质损失角正切，而该处是运行中长期承受高电压的部分，又是最容易受潮的部位，因此测量该处的介质损失角正切十分必要。

当被试设备是JCC—220型电压互感器时，由于标准电容器C N 上承受的电压是互感器高压端电压U，而下铁心的电位只有高压端的1/4，这就相当于被试设备上加的电压只有1/4U。

用QS1型电桥测量电压互感器下铁心对二，三次绕组绝缘的介质损失角正切值及C X值时，由于C X值较小，原电桥R3臂量程不够，电桥一般不易达到平衡，必须在R4的桥臂上，即在C N的低压端与地之间增加并联电阻R方能满足测量要求。

电压互感器试验方案1.试验目的：（1）验证电压互感器的技术参数是否符合规定标准；（2）评估电压互感器的准确性和稳定性；（3）检测电压互感器的绝缘和电击保护功能。

2.试验装置：（1）电源：提供标准电压源，电压范围可调；（2）负载电阻：可调负载电阻，用于调整试验电流大小；（3）电压表：用于测量试验电压；（4）绕组可调试验台：用于测试不同变比的电压互感器；（5）数据采集系统：用于记录试验结果。

3.试验步骤：（1）接线：将电压互感器的输入绕组与电源相连接，输出绕组与负载电阻连接，电压表连接在负载电阻两端；（2）变比测量：将电源的电压逐步升高，记录输入输出电压的值，计算变比，并与设备技术参数进行比较；（3）误差测量：将电源的电压调整到标称值，并使负载电阻达到额定电流，记录输入输出电压的值，计算误差，并与设备技术参数进行比较；（4）短路阻抗测量：将电源的电压调整到标称值，并短路电压互感器的输出绕组，测量输入电压和电流，计算短路阻抗的值，并与设备技术参数进行比较；（5）绝缘电阻测量：断开电源，使用绝缘电阻测试仪对电压互感器的绝缘进行测量，记录绝缘电阻的值，并与设备技术参数进行比较；（6）电击保护测量：将电源的电压调整到标称值，使负载电阻达到额定电流，将电击电压施加到电压互感器的绝缘支持结构上，测量电压互感器的电压和电流，并与设备技术参数进行比较。

4.试验记录与分析：（1）记录每次试验的实际参数值，包括输入输出电压、电流、变比、误差、短路阻抗、绝缘电阻等；（2）根据设备技术参数，比较实际参数值与标称值的差异，评估电压互感器的准确性和稳定性；（3）对于与设备技术参数存在较大差异的试验结果，进行原因分析，并采取相应的修正措施。

5.注意事项：（1）在进行试验时，确保实施各项试验的安全措施，防止电击和其他事故；（2）根据试验需要，确保电源的电压和电流稳定，并按需调整电阻负载；（3）确保测量仪器的准确性和可靠性，校准设备并定期维护；（4）根据试验结果，及时采取相应的修正和改进措施，保证电压互感器的性能和可靠性。

电容式电压互感器交流耐压试验方法一、概述电容式电压互感器是一种用于测量高压电网电压的装置，其主要由电容式电压变压器和信号传输装置组成。

在高压电网中，电容式电压互感器承受着较大的电压和电流，因此其耐压测试显得尤为重要。

本文将介绍电容式电压互感器的交流耐压测试方法。

二、测试原理交流耐压测试是指在交流电压作用下，测量被测设备能够承受的最高电压。

电容式电压互感器的交流耐压测试主要通过对电容器和绕组进行测试来确定其耐压能力。

测试过程中，需要根据标准规范，合理设置测试参数，确保测试结果的准确性和可靠性。

三、测试设备1.交流高压发生器：用于产生测试电压，可调节输出电压和频率。

2.示波器：用于观测被测设备的电压波形。

3.绝缘测试仪：用于测量被测设备的绝缘电阻。

4.剩余电压表：用于测量被测设备的剩余电压。

四、测试流程1.预备工作（1）检查测试设备和被测设备是否完好。

（2）调节交流高压发生器的输出电压和频率为测试要求的数值。

（3）连接被测设备和测试设备。

2.绝缘测量（1）使用绝缘测试仪对被测设备进行绝缘电阻测量，确保绝缘电阻满足要求。

3.穿透测试（1）将交流高压发生器连接到被测设备的绕组上，施加测试电压，根据标准规范设置持续时间。

（2）观测示波器上的电压波形，判断是否出现击穿现象，记录测试电压和击穿时间。

4.整体耐压测试（1）将交流高压发生器连接到被测设备的输入端，施加测试电压，根据标准规范设置持续时间。

（2）观测示波器上的电压波形，确认整体绝缘性能。

5.安全检查（1）关闭高压发生器，断开连接，进行安全检查，确保没有残余电压。

六、测试数据处理1.根据测试数据和标准规范，对测试结果进行评估，判断被测设备是否合格。

2.记录测试数据和测试过程，编制测试报告。

七、注意事项1.测试过程中要严格按照标准规范进行操作，确保测试结果的准确性和可靠性。

2.测试时要注意安全，确保人员和设备的安全。

3.测试后，对设备进行维护保养，及时清理测试设备和被测设备。

电容式电压互感器交流耐压试验方法电容式电压互感器是一种用来测量高压电网中电压的设备。

在实际使用中，电容式电压互感器需要经过严格的交流耐压试验来验证其安全可靠性。

本文将从交流耐压试验的目的、测试设备、测试方法以及测试注意事项等方面进行详细介绍。

一、交流耐压试验的目的交流耐压试验旨在验证电容式电压互感器在正常运行条件下，能够承受规定的交流电压，不发生击穿和绝缘击穿现象，并且保证其在高压电网中的安全可靠运行。

通过交流耐压试验可以发现电容式电压互感器在设计、制造和运输等过程中可能存在的缺陷，对设备质量进行检验，确保设备在使用中不会出现意外事故，保障电网的安全运行。

二、交流耐压试验的测试设备1.高压交流电源：用于提供规定的交流电压，一般为0.1Hz的正弦波交流电压。

2.变压器：用于将高压交流电源提供的电压调节到需要的测试电压。

3.耐压仪：用于测量电容式电压互感器在交流电压下的绝缘电阻值。

4.安全防护设备：包括绝缘手套、绝缘靴等，用于保护操作人员的人身安全。

5.其他辅助设备：如接地装置、连接线路等。

三、交流耐压试验的测试方法1.准备工作在进行交流耐压试验前，首先需要对测试设备进行检查和调试，确保测试设备正常运行。

同时，还需要对测试场地进行安全检查，保证测试操作员和周围的人员安全。

另外，还需要对电容式电压互感器进行外观检查，确保设备没有损坏或者渗漏现象。

只有在一切准备工作就绪后，才能进行交流耐压试验。

2.测试步骤（1）接地：将电容式电压互感器的金属外壳接地，以确保设备处于安全状态。

（2）连接电源：将高压交流电源与变压器相连，并确保连接线路没有泄漏和短路。

（3）调节电压：通过变压器将高压交流电源提供的电压调节到需要的测试电压，在测试过程中需要稳定输出。

（4）绝缘测试：用耐压仪对电容式电压互感器进行绝缘测试，测量设备在规定电压下的绝缘电阻值。

通常情况下，绝缘电阻值应该大于规定值，否则需要进行进一步检查。

（5）持续测试：在规定的测试时间内，持续对设备进行交流电压的施加，观察设备是否出现异常反应。

电容式电压互感器现场校验仪试验操作方法电容式电压互感器现场校验仪试验操作方法
1)根据被试电容式电压互感器的电容量的被试品，将调节调感电抗器气隙刻度尺，调到对应的标示，例如:被试品为110kV电容式电压互感器，电容量为0.02uF,将调感电抗器的气隙刻度尺对准0.02uF字样即可。

2)将1节调感电抗器放在地面上的托盘的卡槽内，并反复调节，确保电抗器平稳并不晃动。

3)将第2节调感电抗器叠放在第一节电抗器上托盘的卡槽内，并反复调节，确保电抗器平稳并不晃动。

4)用硅胶铜线将两节电抗器串联起来。

5)将调压控制箱输出接至励磁变压器的输入端，励磁变压器的输出高端接至下面一节调感电抗器的输入端，励磁变压器的输出低端可系统的所有的大地端联接在一起，将上面一节电抗器的输出端接至标准电压互感器的高压端，此时接好被试电压互感器的一次、二次回路，把便携式电压负载箱旋钮开关置于被试电压互感器的二次额定负荷相应的档位上。

6)将调压控制箱接上电源，将调压旋钮旋至最小，打开调压控制箱和校验仪、负载等电源开关，此时开关上的指示灯和校验仪的液晶屏同时有显示。

7)操作校验仪确认键，根据菜单提示进入电压互感器误差测试这一功能状态。

8)缓慢调节调压旋钮，依次测量被试电压互感器各规程点误差。

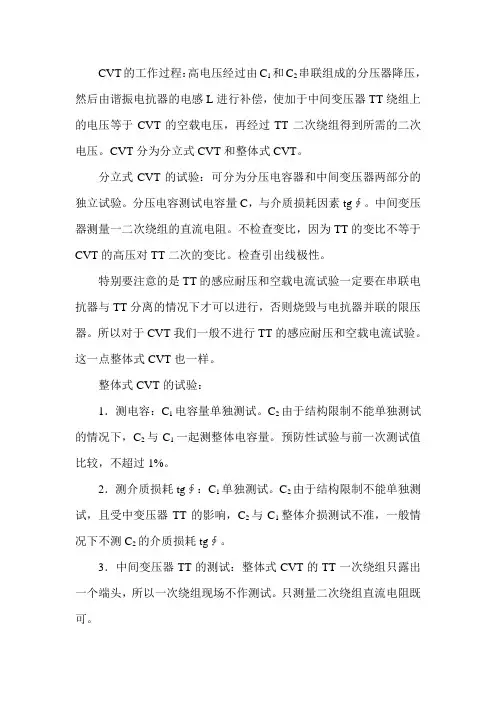

CVT的工作过程：高电压经过由C1和C2串联组成的分压器降压，然后由谐振电抗器的电感L进行补偿，使加于中间变压器TT绕组上的电压等于CVT的空载电压，再经过TT二次绕组得到所需的二次电压。

CVT分为分立式CVT和整体式CVT。

分立式CVT的试验：可分为分压电容器和中间变压器两部分的独立试验。

分压电容测试电容量C，与介质损耗因素tg∮。

中间变压器测量一二次绕组的直流电阻。

不检查变比，因为TT的变比不等于CVT的高压对TT二次的变比。

检查引出线极性。

特别要注意的是TT的感应耐压和空载电流试验一定要在串联电抗器与TT分离的情况下才可以进行，否则烧毁与电抗器并联的限压器。

所以对于CVT我们一般不进行TT的感应耐压和空载电流试验。

这一点整体式CVT也一样。

整体式CVT的试验：
1．测电容：C1电容量单独测试。

C2由于结构限制不能单独测试的情况下，C2与C1一起测整体电容量。

预防性试验与前一次测试值比较，不超过1%。

2．测介质损耗tg∮：C1单独测试。

C2由于结构限制不能单独测试，且受中变压器TT的影响，C2与C1整体介损测试不准，一般情况下不测C2的介质损耗tg∮。

3．中间变压器TT的测试：整体式CVT的TT一次绕组只露出一个端头，所以一次绕组现场不作测试。

只测量二次绕组直流电阻既可。

电压互感器检定规程一、引言电压互感器作为电力系统中重要的电气测量设备之一，其准确度和可靠性对电力系统运行和安全具有重要影响。

为了确保电压互感器的准确度和稳定性，需要进行定期的检定。

本文将介绍电压互感器检定的规程。

二、检定目的电压互感器的检定目的是验证其准确度和可靠性，包括检验其变比精度、相位差、频率响应等指标，以保证其在实际工作中能够满足要求。

三、检定方法1. 变比精度检定变比精度是衡量电压互感器性能的重要指标之一。

检定时，先使用标准电压源给电压互感器供电，然后通过比对标准电压与互感器输出电压的比值，计算出变比误差。

采用逐差法或多点法进行检定，确保检定结果准确可靠。

2. 相位差检定相位差是另一个衡量电压互感器性能的重要指标。

检定时，使用标准电压源和标准相位差电压源给互感器供电，通过比对标准相位差电压与互感器输出电压的相位差，计算出相位差误差。

采用同步测量法或相量法进行检定，确保检定结果准确可靠。

3. 频率响应检定频率响应是衡量电压互感器性能的又一个重要指标。

检定时，使用标准电压源提供不同频率的电压信号，通过比对标准电压与互感器输出电压的幅值和相位差，计算出频率响应误差。

采用扫频法或逐频法进行检定，确保检定结果准确可靠。

四、检定设备电压互感器的检定需要使用专用的检定设备，包括标准电压源、标准相位差电压源、频率可变电源、数字电压表、示波器等。

这些设备应具备较高的准确度和稳定性，以确保检定结果的可靠性。

五、检定流程电压互感器的检定流程应按照以下步骤进行：1. 检查检定设备的状态和准确度，确保其满足检定要求。

2. 根据待检电压互感器的额定参数，选择合适的标准电压源、标准相位差电压源和频率可变电源。

3. 连接待检电压互感器和检定设备，确保连接可靠，信号传输正常。

4. 依次进行变比精度检定、相位差检定和频率响应检定，记录检定结果。

5. 分析检定结果，评估电压互感器的准确度和可靠性，得出结论。

6. 根据检定结论，对电压互感器进行调整、维修或更换。

电容式电压互感器试验方法案例说明电容式电压互感器（CVT）是由电容分压器和电磁单元两部分组成，其兼顾电压互感器和耦合电容器两种设备功能，所以故障发生率也会相对较高。

由于设计水平、工艺水平、原材料和环境因素等的影响，CVT存在的隐患还是较多的。

近年来电容式电压互感器常见的故障主要有:分压电容故障、中间变压器故障。

为了提前发现CVT的缺陷，目前使用最多的试验方法就是介质损耗试验及变比试验。

具体试验方法以某站35kV电容式电压互感器进行说明：一、被试品被试品为35kV电容式电压互感器,一共三个分为A、B、C三相处于停电状态，现要对其进行介质损耗试验以及变比试验，现场图片如下图所示：二、试验仪器彩屏智能介质损耗测试仪，电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10kV的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。

广泛适用于电力行业中变压器、互感器、套管、电容器、避雷器等设备的介损测量。

三、自激法介损测试步骤1、首先将CVT做断电处理拆除高压引线，断电后再对互感器进行放电。

2、将CVT的二次端子箱的输出接线端子全部拆除（N,E之间断开），中间变压器的高压尾E端要接地。

3、再将二次端子的1n,2n,3n都接地（接地后测量更准确）。

5、接线完成检查无误后，打开仪器，选择CVT自激法测量，测试电压一般选择0.5kV 即可，最大不要超过2.5kV。

四、变比测试步骤1、首先将CVT做断电处理，其高压引线拆开断电之后最好再做一下放电处理。

2、将CVT的二次端子箱里的输出接线端子都拆开（1a1n,2a2n,3a3n,dadn），电容尾N 和高压尾E短接接地。

3、再将二次端子箱里面的2n，3ndn所有的n端都短接接地。

4、测试仪先接地，再将仪器的高压输出用红色的介损线接到CVT的高压端（高压引线端），然后将Cx端用一根黑色信号线接到CVT二次端子箱的1a,1n上，红色夹子夹1a，黑色夹子夹1n。

电压互感器试验方法一、外观检查：1.检查互感器的外观质量，确保没有明显的表面缺陷、损坏或变形。

2.检查互感器的标志，如型号、额定电压、准确度等是否清晰可辨。

二、参数测量试验：1.额定电压试验：将互感器的一侧接入额定电压源，另一侧接入负载。

逐步增加电压，测量并记录互感器的二次侧电压和变比。

确保二次侧电压在额定电压范围内变化。

2.负载试验：在额定电压下，连接互感器的二次侧至负载。

逐步增加负载，测量并记录二次侧电压和变比。

确保二次侧电压在负载范围内变化。

3.短路阻抗试验：将互感器的一侧短路，将电压源的另一侧接入负载。

逐步增加电压，测量并记录互感器的二次侧电压和变比。

确保二次侧电压不超过额定值。

4.空载损耗试验：将互感器的一侧断开，将电压源的另一侧接入负载。

逐步增加电压，测量并记录互感器的二次侧电压和变比。

计算并记录互感器的空载损耗。

三、绝缘电阻试验：1.在室温下，测量并记录互感器一次侧和二次侧之间的绝缘电阻。

四、对称短路试验：1.将互感器的一侧接入电源，另一侧短路，并逐渐增加短路电流。

记录短路电流的值和变比。

五、温升试验：1.将互感器的一侧接入电源，另一侧接入额定负载。

在运行一定时间后，测量各部位的温度变化。

确保温升在规定范围内。

六、接线检查：1.检查互感器的接线是否牢固可靠。

检查一次侧和二次侧的接线端子、连接导线和接头是否存在松动、腐蚀等问题。

以上是对电压互感器的常规试验方法和步骤，但在实际试验中，还需要根据具体的互感器型号、规格和使用要求进行相应的特殊试验，例如过压试验、过流试验和泄漏电流试验等。

在试验过程中，应注意安全操作，并根据试验结果对互感器的性能进行评估。

如发现互感器存在故障或不符合要求，应及时修理或更换。

同时，为了确保互感器的长期性能和可靠性，还需要进行周期性的检测和试验。

电容式电压互感器工作原理及试验方法分析在当前电力系统中，电容式电压互感器应用较为广泛。

电容式电压互感器也称为CVT，其绝缘强度较高，成本较低，而且可以在线路兼具藕合电容或是载波通讯等特点，电容式电压互器器在电力系统中进行应用，有效地提高了电力系统运行的安全性和准确性。

文中从电容式电压互感器的优点入手，对电容式电压互感器工作原理进行了分析，并进一步对电容式电压互感器的工作原理进行了具体的立柱。

标签：电容式电压互感器；工作原理；试验方法前言随着电力系统电压等级的不断提升，电容式电压互感器的技术也越来越成熟。

相对于其他电压互感器来讲，电容式电压互感器不仅绝缘强度较高，而且其价格较低，可以有效地确保线路运行的安全性。

因此，当前电容式电压互感器应用越来越广泛。

1 电容式电压互感器的优点在当前高压及超高压电力系统产品中，电容式电压互感器应用较为广泛，这与电容式电压互感器自身所具有的独特性息息相关。

（1）在当前电力系统中，电容式电压互感器主要在35kV及以上的电力系统中进行应用，其不仅具有较高的耐电强度，而且绝缘裕度较大，能够有效地提高电力系统运行的可行性。

（2）电容式电压互感器采用的新型速饱和型阻尼器和非线性电抗线圈，在互感器运行过程中，阻尼器呈现开路的形态，当电压升高或是出现分频谐振时，电抗呈现出低阻性，能够有效地对铁磁谐振起到抑制作用，具有较好的阻尼效果。

（3）电容式电压互感器具有较好的顺应响应特性，当一次短路后，其二次剩余电压能够快速下降，在经断保护装置上具有非常好的适用性。

（4）利用电容式电压互感器可以将载波频率耦合到输电线上，可以在线路进行长途通信、测量及高频保护、遥控等等方面进行应用。

2 电容式电压互感器的工作原理电容式电压互感器主要由电容分压器（高压电容器C1和中压电容器C2）和电磁单元组成，其电气原理见图1。

2.1 电容分压器电容分压器主要组成部分为瓷套和若干耦合电容器，绝缘油存贮在瓷套内，为了确保油压力的稳定性，则需要利用钢制波纹管来保持不同环境的平衡性。

电容式电压互感器现场试验方法的分析摘要：电容式电压互感器也称为CVT，是电力系统中重要的设备，电容式电压互感器与电磁式电压互感器相比，具有绝缘可靠性高、价格低、运行安全、可用于载波通讯等优点，因此，本文通过本文主要论述了电容式电压互感器的工作原理，并且重点对电容式电压互感器现场试验方法进行了分析和探究。

关键词：电容式电压；互感器；试验方法随着我国电力事业的不断发展，电力系统电压等级的提升，作为电压测量、继电保护兼作载波通讯的电容电压互感器也得到了快速发展。

但近年来，电容式电压互感器现场试验问题很突出，给电力部门造成了不必要的人力、物力的浪费。

而为了提高电力系统的安全性，必须对电容式电压互感器试验加以重视。

1 电容式电压互感器的工作原理电容式电压感应器主要由电容分压器和电磁元组成组成，而电容分压器主要是由C1高压容器和C2中压电容器组成。

1.1 电容分压器瓷套与若干耦合电容器也是电容分压器的组成部分，绝缘油主要存贮在瓷套里面，为了进一步提高油压力的稳定性，必须通过钢制波纹管来保持不同环境的平衡性。

一般情况下，二次绕组的电压值是需要利用电容分压器的分压比进行计算的。

在电容器与阻抗为并联的情况下，需要通过电容分压器低压端子与高压端子之间的电压和中间电压进行相除，其中得出的比值就是电容分压器的分压比。

当明确电容分压器的分压比之后，再利用系统电压与其分压比进行相除，这样就可以得出二次绕组的电压值。

1.2 电磁单元电磁单元主要由补偿电压器、中间变压器与阻尼装置等部件构成。

中间变压器主要在密封油箱内。

由于油箱的顶端有氮气，所以在一定程度上可以阻止绝缘系统与外部空气进行接触，与此同时，如果在变压器油受热膨胀时，就会使氮气层压缩，具有储油柜的作用。

在电压互感器内经常会有铁磁谐振发生，一般情况下会使用阻尼装置抑制谐振。

阻尼装置主要是跨接在二次绕组上，其抗组较高，功率消耗很小，因此对电容电压互感器带来的影响可忽略不计。

220KV电容式电压互感器（TYD）试验方法一、试验项目：1、TYD变比试验（正接法）2、TYD上节电容量及介质损耗角正切值的测量（可采用正接法或反接法）3、TYD下节电容量及介损的测量（自激法）4、二次线圈直阻测量（数字表测量法）5、极性检测二、变比试验（采用正接法，TYD处于运行状态）正接法：1、仪器高压线（红色）一端接仪器的高压接口位置，另一端接TYD的顶部位置；2、仪器黑色线（两个夹子）一端接仪器的Cx接口位置，另一端接TYD二次线圈的相应绕组位置（红色夹子接1a、2a、3a、da以此类推，黑色夹子接1n、2n、3n、dn以此类推）；3、TYD二次端子XL和N接地；4、仪器开内高压，试验电压选用10KV。

三、TYD上节电容量及介损测量（可采用正接法或反接法进行试验，试验数据基本相同；交接试验时建议采用正接法，预防性试验建议采用反接法）正接法：1、仪器高压线（红色）一端接仪器的高压接口位置，另一端接TYD的顶部位置；2、仪器黑色线（两个夹子）一端接仪器的Cx接口位置，另一端红色夹子接TYD的中间位置（黑色夹子悬空处于绝缘状态）；3、TYD二次端子XL和N接地；4、仪器开内高压，试验电压采用10KV。

反接法：1、仪器高压线（红色）一端接仪器的高压接口位置，另一端接TYD的中间位置（或TYD的顶部位置）；2、TYD的顶部位置接地（或TYD的中间位置接地）；3、TYD二次端子XL和N接地；4、仪器开内高压，试验电压采用10KV。

四、TYD下节电容量及介损的测量（采用自激法）自激法：1、仪器高压线（红色）一端接仪器的高压接口，另一端接TYD的高压尾端N点；2、仪器黑色线（两个夹子）一端接仪器的Cx接口，另一端接TYD的中间（黑色夹子悬空处于绝缘状态）；3、仪器低压线（白色）红色插头一端接仪器的低压端子，黑色插头一端接仪器的接地端子，另一端的红色夹子接TYD二次线圈的da，黑色夹子接dn；4、二次线端子XL接地5、试验电压采用2～3 KV（只能使用4 kV以下电压）。

电容式电压互感器常规试验方法及常见问题分析【摘要】电容式电压互感器（CVT）是电力系统中不可或缺的设备，它能够将高电压转换成较低的工作电压。

本文介绍了电容式电压互感器的结构原理、常规试验的方法，并对试验过程中出现的常见问题进行了分析。

【关键词】 CVT 试验方法问题分析1.概述电容式电压互感器（以下简称CVT）是电力系统重要的一次设备，由于其具有绝缘强度高、结构简单、重量轻、造价低等一系列优点，广泛应用于电力系统中的电压测量、功率测量、继电保护和载波通讯。

电容式电压互感器由电容分压器、电磁单元和接线端子盒组成，其结构有两种：一种是单元式结构，分压器和电磁单元分别为一单元，可现场组装，中压连线外露；另一种是整体式结构，分压器和电磁单元合装在一个套瓷内，中压连线不外露，无法使电磁单元同电容分压器两端断开。

对于前者的试验方法比较简便，而后者的下节瓷套中无引出端子的情况，测试方法相对困难。

图1、电容式电压互感器结构原理图目前常见的CVT多数采用如图1所示的整体式结构，1000kV浙南变的特高压CVT采用了单元式结构。

2.电容式电压互感器的常规试验方法2.1电容式电压互感器的试验标准GB 50150-2006 《电气装置安装工程电气设备交接试验标准》、Q/GDW-11-125-2008《浙江电网电气设备交接试验规程》、JB/T5357-2002《电压互感器试验导则》、DL/T 417-2006《电力设备局部放电现场测量导则》、DL/T 474.4-2006《现场绝缘试验实施导则》。

2.2电容式电压互感器的常规试验内容及方法2.2.1 极性检查：用1节1.5V的甲号电池正极分别接入CVT的a-n、da-dn 等二次绕组的a、da等端，一次绕组（A-X）的A端接指针式直流电压表的“+”端档、X端接指针式直流电压表的“-”端档。

指针式直流电压表档位应采用较大的档位。

当甲电池的负极分别搭入CVT二次绕组的n、dn端，如直流电压表指针正偏，此时为减极性, 反之为加极性。

电压互感器试验方法一．测量绝缘电阻《电气设备预防性试验规程》未对电压互感器的绝缘电阻标准做规定。

测量方法与变压器类似1．工具选择一次绕组：2500V兆欧表二次绕组：1000V兆欧表或2500V兆欧表2．步骤⑴断开互感器外侧电源；⑵用放电棒分别对一次侧和二次侧接地充分放电；⑶擦拭变压器瓷瓶；⑷摇测高压侧对地绝缘电阻①所有二次侧短接，并接地；②拆开一次侧中性点接地端；③短接一次侧，并对地遥测绝缘值；④记录数据。

⑤用放电棒分别对一次侧和二次侧接地充分放电；⑸用放电棒分别对ABC接地充分放电；⑹摇测低压侧对地绝缘电阻(一般有星形和开口三角)①短接一次侧，并接地；②拆开二次侧中性点接地端；③短接二次侧，并对地遥测绝缘值；④记录数据。

⑤用放电棒分别对一次侧和二次侧接地充分放电；⑺用放电棒分别对二次侧接地充分放电；⑻摇测高压对低压绝缘电阻①拆开一次侧中性点接地端；②拆开二次侧中性点接地端；③分别短接一次和二次侧，并遥测高压对低压间的绝缘值；④记录数据。

⑤用放电棒分别对一次侧和二次侧接地充分放电；⑼摇测低压对低压绝缘电阻①拆开二次侧中性点接地端；②分别短接星形二次侧和开口△二次侧；③一次侧短接，并接地；④遥测低压对低压间的绝缘值⑤记录数据。

⑥用放电棒分别对一次侧和二次侧接地充分放电；二．测量直流电阻1．电流、电压表法2．平衡电桥法（电桥用法见《进网作业电工培训教材》P319⑴单臂电桥法：1～106Ω⑵双臂电桥法：1～10－5Ω及以下2．3．注意事项⑴测量仪表的准确度≥0.5级；⑵连接导线接面积足够，尽量短；⑶测量直流电阻时，其它非被测相绕组均短路接地。

4．测量结果的判断（电桥用法见《进网作业电工培训教材》P364测量的相间差与制造厂或以前相应部位测量的相间差比较无显著差别。

三．测量介质损失tanδ（有关内容见《进网作业电工培训教材》P346）只对35KV及以上互感器的一次绕组连同套管，测量tanδ1．工具选择QS1型或QS2型高压交流平衡电桥，又称为“西林电桥”。

电容式电压互感器检修试验规程5.5.1 电容式电压互感器巡检及例行试验表13 电容式电压互感器巡检项目巡检项目基准周期要求说明条款外观检查330kV及以上：2周220kV：1月110kV/66kV：3月外观无异常见 5.5.1.1条表14 电容式电压互感器例行试验项目例行试验项目基准周期要求说明条款红外热像检测330kV及以上：1月220kV：3月110kV/66kV：半年无异常见5.5.1.2 条分压电容器试验3年极间绝缘电阻≥5000M Ω（注意值）电容量初值差不超过±2%（警示值）介质损耗因数：≤0.005(油纸绝缘）（注意值）≤0.0025(膜纸复合)（注意值）见5.5.1.3 条二次绕组绝缘电阻3年≥10M Ω（注意值）见 5.5.1.4 条5.5.1.1 巡检说明a) 高压引线、接地线等连接正常；无异常声响或放电声；瓷套无裂纹；无影响设备运行的异物；b) 油位正常；c) 二次电压无异常，必要时带电测量二次电压。

5.5.1.2 红外热像检测红外热像检测高压引线连接处、本体等，红外热像图显示应无异常温升、温差和/或相对温差。

检测和分析方法参考DL/T 664。

5.5.1.3 分压电容器试验在测量电容量时宜同时测量介质损耗因数，多节串联的，应分节独立测量。

试验时应按设备技术文件要求并参考DL/T 474进行。

除例行试验外，当二次电压异常时，也应进行本项目。

5.5.1.4 二次绕组绝缘电阻二次绕组绝缘电阻可用1000V兆欧表测量。

5.5.2 电容式电压互感器诊断性试验表15 电容式电压互感器诊断性试验项目诊断性试验项目要求说明条款局部放电测量 1.2Um/3下：≤10pC见5.5.2.1 条电磁单元感应耐压试验试验电压为出厂试验值的80%或按设备技术文件要求见5.5.2.2 条电磁单元绝缘油击穿电压和水分测量见7.1 条见5.5.2.3 条阻尼装置检查符合设备技术文件要求-5.5.2.1 局部放电测量诊断是否存在严重局部放电缺陷时进行本项目。
