第3章 钢结构识图

完整版)钢结构识图基础钢结构识图基础在建筑钢结构工程设计中，结构施工图的设计分为设计图设和施工详图设计两个阶段。

设计图是由设计单位编制完成，施工详图是由钢结构加工厂深化编制完成，并将其作为钢结构加工与安装的依据。

设计图与施工详图的主要区别是，设计图是根据工艺、建筑和初步设计等要求，经设计和计算编制而成的较高阶段的施工设计图。

它由设计单位编制完成，图纸表达简明，图纸量少。

施工详图是根据设计图编制的工厂施工和安装详图，也包含少量的连接和构造计算，它是对设计图的进一步深化设计，目的是为制造厂或施工单位提供制造、加工和安装的施工详图，它一般由制造厂或施工单位编制完成，它图纸表示详细，数量多。

在结构施工图中，图线的宽度通常为2.0mm、1.4mm、0.7mm、0.5mm、0.35mm。

不同线宽所表示的内容可以参考相关规定。

断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西。

剖面符号表示从符号处剖开看到的断面及断面后方的其他东西。

在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。

索引符号和节点符号用于标识构件和节点的位置。

不带剖视方向的索引中的字母a左边为索引，右边为对应的节点，表示将圈画中的部分放大绘制细节。

底下的“—”表示“在本图中”，如果节点详图不在本图中，就写对应的图纸编号。

钢结构节点详图包括刚连接和铰连接。

铰连接：被连接的构件在连接处不能相对移动，但可以相对转动，具体有松螺栓，松铆等，如折叠伞伞骨间的连接，门与门框的连接。

被连接的构件在连接处不能相对移动或转动，常见的连接方式有榫接、胶接、焊接、铆接等，例如固定铁床间的连接和桌腿与桌面之间的连接等。

钢结构节点可分为刚接和铰接两种，其区别在于节点是否能传递弯矩。

一般认为，型钢的弯矩主要由翼缘承受，剪力由翼缘和腹板共同承受。

铰接节点通常只连接腹板，翼缘自由。

虽然实际上节点都是半刚性半铰接的，但需要抓住主要矛盾。

钢结构图纸基本识图1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；15．给水排水工程；16．AutoCAD绘图基础。

二：《土木建筑制图》建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。

重要的一课是识图、读图。

工程识图是专业性很强的一门学问。

——什么图可以作为预算的依据？——哪些图可以计算出一件构造的工程量？——从哪些图纸上可以计算出什么材料的实际耗用量？——有了工程量数据怎么来计算它的价值？——工程造价的依据有那些？今天开始的课程将逐步获得答案。

1.1建筑识图与工程量计算（P151）一、建筑识图1、基本概念国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。

2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。

一套完整的施工图应：A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。

标准图设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。

设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。

施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。

装修表门窗表B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。

2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。

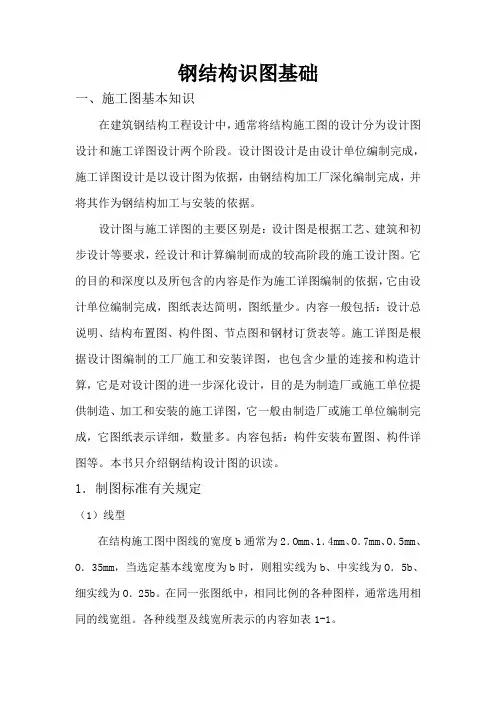

钢结构识图基础一、施工图基本知识在建筑钢结构工程设计中，通常将结构施工图的设计分为设计图设计和施工详图设计两个阶段。

设计图设计是由设计单位编制完成，施工详图设计是以设计图为依据，由钢结构加工厂深化编制完成，并将其作为钢结构加工与安装的依据。

设计图与施工详图的主要区别是：设计图是根据工艺、建筑和初步设计等要求，经设计和计算编制而成的较高阶段的施工设计图。

它的目的和深度以及所包含的内容是作为施工详图编制的依据，它由设计单位编制完成，图纸表达简明，图纸量少。

内容一般包括：设计总说明、结构布置图、构件图、节点图和钢材订货表等。

施工详图是根据设计图编制的工厂施工和安装详图，也包含少量的连接和构造计算，它是对设计图的进一步深化设计，目的是为制造厂或施工单位提供制造、加工和安装的施工详图，它一般由制造厂或施工单位编制完成，它图纸表示详细，数量多。

内容包括：构件安装布置图、构件详图等。

本书只介绍钢结构设计图的识读。

1．制图标准有关规定（1）线型在结构施工图中图线的宽度b通常为2．Omm、1．4mm、O．7mm、O．5mm、O．35mm，当选定基本线宽度为b时，则粗实线为b、中实线为O．5b、细实线为O．25b。

在同一张图纸中，相同比例的各种图样，通常选用相同的线宽组。

各种线型及线宽所表示的内容如表1-1。

（2）构件名称的代号作业：思考题——1，22．材料代号钢材的牌号1．普通碳素结构钢碳素钢是以铁为基本成分，以碳为主要合金元素的铁碳合金。

碳钢除含铁、碳外，还含有少量的有益元素锰、硅及少量的有害杂质元素硫、磷。

普通碳素结构钢按其质量等级不同可分为A、B、C、D四个等级。

其中A级一般不做冲击试验；B级做常温冲击试验；C级做0℃冲击试验；D级做-20℃冲击试验。

因此D级质量最好，C、D级可用做重要的焊接结构。

普通碳素结构钢的牌号是由代表屈服点的字母Q、屈服点的数值以及质量等级和脱氧方法四个部分按顺序组成。

“F”表示沸腾钢，“b”表示为半镇静钢，“Z”表示镇静钢，“TZ”表示特殊镇静钢。

钢结构识图培训讲义技术部乔柏斯2016-06-11第一章识图基础投影及三视图©)” d-(c-) aW)中国采用第一角投影法，三视图放置位置：主视图（上左）、左视图（上右）、俯视图（下）三视图在使用时不一定完整，可能只出现主视图和其他一个。

有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯的看图方向是：左视图在主视图的右侧，表示站在主视图中物体的左侧向右看物体；俯视图在主视图的下侧，表示从上向下看主视图中的物体。

看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。

剖面符号和断面符号1.断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西;L —I2.剖面符号表示从符号处剖开看到的断面及断面后方的其他东西；3.在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。

看物的方向是从粗线朝文字的方向看。

粗线表示人的眼睛，文字表示看的朝向三、索引符号及节点符号1.不带剖视方向的索引f Io左边为索引，右边为对应的节点，表示将圈画中的部分放大绘制细节。

一中的字母a表示参看.节点，底下的“一”表示“在本图中”，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“ 09”等。

有时也直接索引出来后直接放大，不用到节点符号，如下图：2.带剖视符号的索引©与剖（断）面符号类似，看物的方向是从粗线朝细线的方向看。

粗线表示人的眼睛, 细线表示看的朝向。

四、对称符号•:Z ■:I■-U仍」91.焊缝基本符号（常用）：表示焊缝横截面形状的符号2.辅助符号：表示焊缝表面形状特征的符号骨口' 序号名称示意图符号 说明1平面符号V 1|~ 1焊缝表面齐平 （一般通过加工）五、 焊缝符号*Z卜尸一匚1 ■ J * ■*1'：「 焊绦杲木把导$ X -+ 1 f i 九_芦于 | J J ZA.Z V ijT二圾fyi.Id 啊 5； v序号名称 示意图符号卷边焊缝I 形焊缝 V 形焊缝 单边V 形焊缝5带钝边V 形焊缝 带钝边单边V 形焊缝角焊缝塞焊缝或槽焊缝4.尾注：是对焊缝的要求进行备注，一般说明质量等级，适用范围、剖口工艺的具体编号等常用的坡口的形状和尺寸可以查看《建筑钢结构焊接技术规程》（JGJ81-2002,下表是根据规程及我司习惯绘制的坡口节点表，可供参考：ft q fl 4 J» >■lilKKM仇对临ur fitnw UMH=T fitiw5£a^TWSP眸目* luSF litHMSITc钿H勵a：村叭岸■捕■IT IfltcprCCS* 丰 1 □ V t* »£JttH*1J -ST Illi V V «9t ii uK r vL r IjtdMM JI # ■札t■AH K t6a Wf*1*I4Hhr2初项：mm:也 ?UMIf■If V AH til0第硒:妙紳酬K寸代号:I ft审TJ bUtUIcnwj□»DHribH紅114IWJa tDtllfflr)mt^a^nant:j岂］霍蚁1■-JMt-BL-31lG&-BL-eil)<-EL-2<GC=EU2>m lX-Er-2lMC»Bt-24GC■隙・2i<-T-? *Gf-T-卄■rrynzifteft| re1:讨’K«| is | r?NC-BL-31I OC-tL-f IW-1L-3IWT-1L-?(tt-IL -J|MC-1E-21CC-1K-2I4夕«22¥b tl25拍b u2523Il JPL.II147曲3肚*U1sc-ir-2Ifcf；£IE-B1-B1工7JFF-TMJ-b?75C<L-1J%4 口和宜 工ML -HL -UIs}E ^1=4tilEMzih!S31 3 | 1? 1 » r£ki i [ 'C | 12&32T3IE-BI-B1r tF4*irC-91-21/2JO■卅♦ 4W.-IL-H-MC-ll-BlU J5.焊缝尺寸的标注：序号 名称示意图焊缝尺寸说明对接焊缝卷边焊缝交错断续 角焊缝连续角焊缝断续角焊缝] 卩】H咄 严—1TS :焊缝有效厚度S :焊缝有效厚度K :焊角尺寸S1， 11:标 注边的焊角 尺寸、长度S2, I 2:标 注对面的焊 角尺寸、长度 I :焊缝长度（不计弧坑） e ：焊缝间距 n 焊缝段数 I :焊缝长度 （不计弧坑） e ：焊缝间距 n 焊缝段数 K :焊角尺寸或SixI-/ K I说明：当无焊缝长度尺寸是表示焊缝是通长连续的； 当对接焊缝（含角对接 组合焊缝）无有效深度的尺寸标注时，表示全熔透。

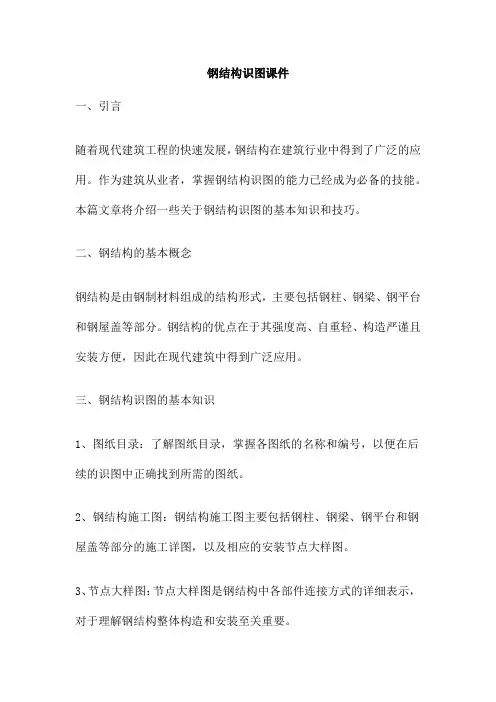

钢结构识图课件一、引言随着现代建筑工程的快速发展，钢结构在建筑行业中得到了广泛的应用。

作为建筑从业者，掌握钢结构识图的能力已经成为必备的技能。

本篇文章将介绍一些关于钢结构识图的基本知识和技巧。

二、钢结构的基本概念钢结构是由钢制材料组成的结构形式，主要包括钢柱、钢梁、钢平台和钢屋盖等部分。

钢结构的优点在于其强度高、自重轻、构造严谨且安装方便，因此在现代建筑中得到广泛应用。

三、钢结构识图的基本知识1、图纸目录：了解图纸目录，掌握各图纸的名称和编号，以便在后续的识图中正确找到所需的图纸。

2、钢结构施工图：钢结构施工图主要包括钢柱、钢梁、钢平台和钢屋盖等部分的施工详图，以及相应的安装节点大样图。

3、节点大样图：节点大样图是钢结构中各部件连接方式的详细表示，对于理解钢结构整体构造和安装至关重要。

4、材料表：材料表列出了钢结构中使用的各种材料的规格、数量和使用部位，对于了解钢结构的质量控制和成本核算非常重要。

四、钢结构识图的技巧和方法1、掌握基本符号：在识图过程中，需要了解并掌握一些常用的符号和标注方法，例如材料型号、规格、尺寸等。

2、理解构造原理：在理解了基本符号之后，需要逐步掌握钢结构的构造原理，例如钢柱与钢梁的连接方式、钢平台的支撑体系等。

3、学会查找相关资料：在遇到问题时，要学会查找相关的设计规范、施工手册和标准图集等资料，以便更好地理解图纸内容。

4、实践操作：通过参与实际工程项目的施工和管理，将理论知识运用到实践中去，不断提高自己的识图技能。

五、总结钢结构识图是建筑行业从业者必备的技能之一。

通过掌握基本概念和知识，以及运用一些技巧和方法，我们可以更好地理解和应用钢结构施工图纸。

实践操作也是提高自己技能水平的重要途径。

希望本篇文章能对大家有所帮助，让我们一起努力提高自己的专业水平。

机械识图是机械工程领域的一项基本技能，对于从事机械工程、维修、设计等相关行业的人来说，掌握机械识图能力是必不可少的。

本培训课件旨在帮助学员提高机械识图能力，通过讲解基本理论和实践应用，使学员能够熟练掌握机械识图的基本知识和技能。

一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

下排筋5Φ25，通长布置。

五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ256Φ25 4/2 6Φ25 4/2 6Φ25 4/24Φ25 □———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。

钢结构施工图识读一、引言随着现代建筑技术的不断发展，钢结构在建筑工程中的应用越来越广泛。

钢结构施工图是指导工程施工的重要技术文件，因此，正确理解和识读钢结构施工图对于保证工程质量、提高施工效率具有重要意义。

本文将介绍钢结构施工图的基本要素、识读方法和注意事项。

二、钢结构施工图基本要素1、图纸目录：列出图纸的名称、编号和页数，方便查找和阅读。

2、设计说明：对钢结构的设计要求、施工工艺、材料规格等进行详细说明。

3、平面图：显示钢结构的平面布置，包括钢柱、钢梁、支撑等构件的位置和尺寸。

4、立面图：显示钢结构的立面布置，包括各层钢柱、钢梁、支撑等构件的相对位置和尺寸。

5、剖面图：显示钢结构的内部结构，包括各层钢柱、钢梁、支撑等构件的连接方式和构造细节。

6、节点详图：显示钢结构的节点构造，包括钢柱与钢梁的连接节点、支撑与钢柱的连接节点等。

7、材料表：列出钢结构所需材料的规格、数量和使用部位，方便材料采购和施工管理。

8、施工工艺流程图：列出钢结构施工的工艺流程，包括钢构件的制作、运输、安装等环节。

三、钢结构施工图识读方法1、熟悉图纸目录：首先阅读图纸目录，了解图纸的组成和内容，为后续阅读做好准备。

2、仔细阅读设计说明：设计说明是钢结构施工的重要依据，要认真阅读并理解其中的要求和规定。

3、理解平面图：阅读平面图时，要重点钢柱、钢梁、支撑等主要构件的位置和尺寸，理解各构件之间的关系。

4、分析立面图：阅读立面图时，要重点各层钢柱、钢梁、支撑等构件的相对位置和尺寸，了解结构的垂直关系。

5、研究剖面图：阅读剖面图时，要重点钢结构的内部结构，了解各层钢柱、钢梁、支撑等构件的连接方式和构造细节。

6、详读节点详图：节点详图是钢结构施工的关键部分，要认真阅读并理解各节点的构造和连接方式。

7、掌握材料表：阅读材料表时，要了解所需材料的规格、数量和使用部位，为材料采购和施工管理提供依据。

8、理解施工工艺流程图：阅读施工工艺流程图时，要了解钢结构施工的工艺流程，包括钢构件的制作、运输、安装等环节。
