可变进气系统

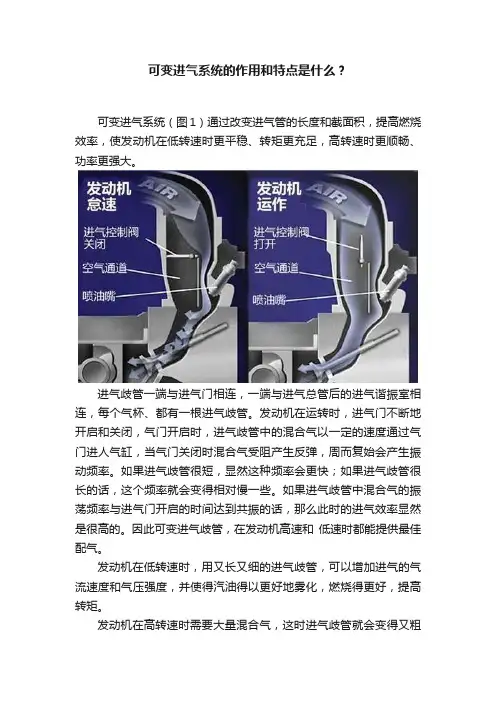

可变进气系统的作用和特点是什么？
可变进气系统（图1）通过改变进气管的长度和截面积，提高燃烧效率，使发动机在低转速时更平稳、转矩更充足，高转速时更顺畅、功率更强大。

进气歧管一端与进气门相连，一端与进气总管后的进气谐振室相连，每个气杯、都有一根进气歧管。

发动机在运转时，进气门不断地开启和关闭，气门开启时，进气歧管中的混合气以一定的速度通过气门进人气缸，当气门关闭时混合气受阻产生反弹，周而复始会产生振动频率。

如果进气歧管很短，显然这种频率会更快；如果进气歧管很长的话，这个频率就会变得相对慢一些。

如果进气歧管中混合气的振荡频率与进气门开启的时间达到共振的话，那么此时的进气效率显然是很高的。

因此可变进气歧管，在发动机高速和低速时都能提供最佳配气。

发动机在低转速时，用又长又细的进气歧管，可以增加进气的气流速度和气压强度，并使得汽油得以更好地雾化，燃烧得更好，提高转矩。

发动机在高转速时需要大量混合气，这时进气歧管就会变得又粗
又短，这样才能吸人更多的混合气，提高输出功率。

可变进气系统的种类和工作原理1. 引言可变进气系统（Variable Intake System，简称VIS）是一种用于发动机的进气系统，旨在优化发动机的性能和燃油经济性。

可变进气系统通过改变进气道的几何形状或长度来调整进气流量和速度，以适应不同工况下的需求。

本文将详细介绍可变进气系统的种类和工作原理。

2. 可变进气系统的种类可变进气系统可以根据其工作原理和结构特点分为以下几种类型：2.1 可变长度进气歧管（Variable Length Intake Manifold，简称VLIM）可变长度进气歧管是一种通过改变歧管长度来调整进气道几何形状的可变进气系统。

它通常由一个或多个活塞组成，这些活塞可以沿着歧管轴向移动。

当活塞向外移动时，歧管长度增加；当活塞向内移动时，歧管长度减少。

这样可以改变进气道的共振频率，以提高发动机在不同转速下的输出功率和扭矩。

2.2 可变截面进气歧管（Variable Cross Section Intake Manifold，简称VCSIM）可变截面进气歧管是一种通过改变进气道的横截面积来调整进气流量和速度的可变进气系统。

它通常由一个或多个活动阀门组成，这些阀门可以控制进气道的开口面积。

当阀门打开时，进气道的横截面积增大；当阀门关闭时，进气道的横截面积减小。

这样可以调整进气流量和速度，以适应不同转速下的需求。

2.3 可变长度和截面进气歧管（Variable Length and Cross Section Intake Manifold，简称VLCSIM）可变长度和截面进气歧管是一种综合了可变长度和可变截面两种调节方式的可变进气系统。

它通过同时改变歧管长度和横截面积来调整进气道的几何形状和特性。

这样可以更加精确地控制进气流量、速度和共振频率，以实现更高效的燃烧过程。

3. 可变进气系统的工作原理不同类型的可变进气系统在工作原理上有所差异，下面将分别介绍各种类型的可变进气系统的工作原理。

可变进气系统的工作原理
可变进气系统是一种能够根据发动机工作状态和负荷需求来调节进气道尺寸和形状的装置。

它旨在提高发动机的功率、扭矩输出和燃油效率。

可变进气系统的工作原理是通过改变进气道的长度或形状来优化进气流动。

当发动机需要高扭矩输出时，进气道会被调节为较长的形状，这样可以提供更大的机械压缩比，增加进气冲量和提高低转速下的动力输出。

而当发动机需要更高的功率输出时，可变进气系统会将进气道调节为较短的形状。

短进气道可以提供更大的空气流速和进气阻力，使得燃烧更加充分，从而提高动力输出，并在高转速范围内实现更高的功率输出。

此外，可变进气系统还可以根据发动机的工作状态和负荷需求进行实时调节。

通过使用传感器来监测发动机转速、负荷和油门位置，系统可以根据这些参数来调节进气道的形状和长度，以实现最佳的进气效果。

总的来说，可变进气系统的工作原理是通过调节进气道的长度和形状来优化进气流动，以提高发动机的功率、扭矩输出和燃油效率。

这种系统能够根据发动机的实际工作状态和负荷需求进行实时调节，从而实现最佳的性能表现。

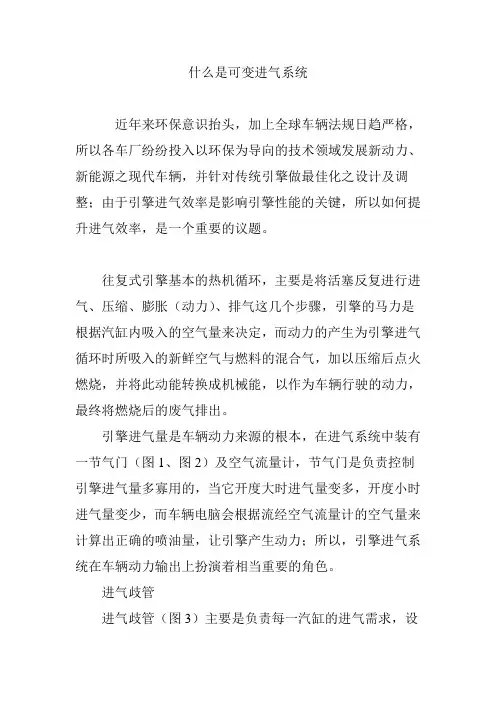

什么是可变进气系统近年来环保意识抬头，加上全球车辆法规日趋严格，所以各车厂纷纷投入以环保为导向的技术领域发展新动力、新能源之现代车辆，并针对传统引擎做最佳化之设计及调整；由于引擎进气效率是影响引擎性能的关键，所以如何提升进气效率，是一个重要的议题。

往复式引擎基本的热机循环，主要是将活塞反复进行进气、压缩、膨胀（动力）、排气这几个步骤，引擎的马力是根据汽缸内吸入的空气量来决定，而动力的产生为引擎进气循环时所吸入的新鲜空气与燃料的混合气，加以压缩后点火燃烧，并将此动能转换成机械能，以作为车辆行驶的动力，最终将燃烧后的废气排出。

引擎进气量是车辆动力来源的根本，在进气系统中装有一节气门（图1、图2）及空气流量计，节气门是负责控制引擎进气量多寡用的，当它开度大时进气量变多，开度小时进气量变少，而车辆电脑会根据流经空气流量计的空气量来计算出正确的喷油量，让引擎产生动力；所以，引擎进气系统在车辆动力输出上扮演着相当重要的角色。

进气歧管进气歧管（图3）主要是负责每一汽缸的进气需求，设计的好坏决定了引擎的性能，因此，进气歧管应具备的机能有：?在各种运转范围皆具备良好的容积效率。

?新鲜空气及混合气，要可以均分配到各汽缸。

?车辆加速时新鲜空气及燃料可以快速的供给。

空气在进气歧管流动时是有惯性力的，而当进气阀门关闭时，会阻断进气流动的惯性力，造成空气的回弹，为了减少这个问题，进气歧管必须做的细长，让回弹的空气因细长的歧管阻力而降低空气回弹力；假设引擎的惰转转速为600转时，引擎汽缸每秒有5次的进气循环，这时可以使用较细长的进气歧管来降低空气回弹力，如果引擎转速高达6000转，此时引擎汽缸每秒会有50次的进气循环，此时则希望进气歧管又粗又短，以降低进气阻力，有助于进气效率；所以在进气回弹力与进气阻力的两个议题下，引擎在低转速时进气歧管需要是细长的，而引擎在高转速时因为此时进气循环快速、进气量大增，歧管就需要粗而短。

可变进气歧管一般自然进气引擎容积效率为85～95%，有：吸入时间短、在吸入通路中有气流之障碍物（如气门、气门导管、弯曲孔等）、在燃烧室内有剩佘之残留废气及吸入空气之惯性迟滞等原因；如果能有效利用进排气系统的形状及管道的流动效率，就可以大大的改善容积效率。

可变进气系统的作用随着汽车技术的不断进步，汽车的性能和燃油经济性越来越受到人们的关注。

而可变进气系统作为一种新型的汽车发动机技术，已经成为了提高汽车性能和燃油经济性的重要手段之一。

本文将从可变进气系统的原理、作用和优缺点等方面进行介绍和分析。

一、可变进气系统的原理可变进气系统是指在汽车发动机进气系统中，通过改变进气道的长度和形状来实现进气量的调整。

它可以根据发动机的工作状态和负荷情况，自动调整进气道的长度和形状，从而改变进气阻力和进气速度，使发动机在不同的转速范围内都能够获得最佳的进气效果。

可变进气系统的工作原理主要是通过利用进气道中的某些元件（如变形器、旋转阀门、可调节进气歧管等）改变进气道的长度和形状。

当发动机转速较低时，进气道的长度和形状会被调整为较长和较窄的状态，从而增加进气阻力和进气速度，使得燃烧更加充分，提高发动机的低速扭矩和动力输出。

当发动机转速较高时，进气道的长度和形状会被调整为较短和较宽的状态，从而降低进气阻力和进气速度，使得发动机在高速运转时能够更好地吸气，提高发动机的高速输出功率。

二、可变进气系统的作用1、提高发动机的低速扭矩和动力输出可变进气系统通过改变进气道的长度和形状，可以使发动机在低速运转时能够获得更好的进气效果，从而提高发动机的低速扭矩和动力输出。

这对于需要大量低速扭矩和动力输出的汽车（如SUV、越野车等）来说尤为重要。

2、提高发动机的高速输出功率可变进气系统同样可以使发动机在高速运转时能够获得更好的进气效果，从而提高发动机的高速输出功率。

这对于需要高速输出功率的汽车（如跑车、赛车等）来说尤为重要。

3、提高燃油经济性可变进气系统可以根据发动机的工作状态和负荷情况，自动调整进气道的长度和形状，从而使发动机在不同的转速范围内都能够获得最佳的进气效果。

这不仅可以提高发动机的性能，还可以提高燃油经济性。

4、减少排放可变进气系统可以使发动机在低速运转时能够获得更好的进气效果，从而使燃烧更加充分，减少未燃烧的燃料和氧化物的排放，从而降低车辆的排放量。

可变进气系统的工作原理可变进气系统是现代汽车发动机中常见的一种技术，它通过调节进气道的长度和形状，来实现在不同转速下的最佳进气效果，从而提高发动机的动力性能和燃油经济性。

在本文中，我们将深入探讨可变进气系统的工作原理及其对发动机性能的影响。

首先，让我们来了解一下可变进气系统的基本构成。

可变进气系统通常由进气歧管、进气门、进气道长度调节装置和控制单元等部件组成。

进气歧管负责将空气引入发动机，进气门则控制空气的流量，而进气道长度调节装置则根据发动机转速的变化，调节进气道的长度和形状，以实现最佳的进气效果。

控制单元则根据发动机负荷、转速等参数，来控制进气道长度调节装置的工作。

接下来，我们将详细介绍可变进气系统的工作原理。

在低转速时，发动机需要更多的进气量来提高动力输出，此时进气道长度调节装置会调节进气道的长度，使得空气在进入气缸前能够更好地旋涡和充分混合，从而提高燃烧效率和动力输出。

而在高转速时，发动机需要更多的空气流量来满足燃烧需求，此时进气道长度调节装置会调节进气道的长度和形状，以减小进气阻力，提高空气流量，从而提高发动机的输出功率。

此外，可变进气系统还可以通过改变进气道的长度和形状，来优化发动机在不同转速下的进气效果，减少进气阻力和涡流损失，提高燃烧效率和动力输出。

这种技术不仅可以提高发动机的动力性能，还可以提高燃油经济性，减少排放，符合现代汽车节能环保的发展趋势。

总的来说，可变进气系统通过调节进气道的长度和形状，来实现在不同转速下的最佳进气效果，从而提高发动机的动力性能和燃油经济性。

它是现代汽车发动机中一种常见的技术，对提高发动机性能和节能环保具有重要意义。

希望本文能够帮助您更好地了解可变进气系统的工作原理及其对发动机性能的影响。

可变进气系统的工作原理
可变进气系统是指根据发动机负荷和转速的变化，通过改变进气道的长度和形状，以调整进气量和进气流速，从而提高发动机的燃烧效率和动力输出。

可变进气系统的工作原理是通过改变进气道长度或形状，来改变进气气流的速度和涡流的产生，从而优化进气气流的进入和充满气缸的效果。

可变进气系统的工作原理可以分为两种类型，一种是通过可变进气道长度来实现，另一种是通过可变进气道形状来实现。

通过改变进气道长度来实现可变进气系统的工作原理，通常采用可变长度进气歧管或可变长度进气道。

当发动机转速较低时，进气道长度会被调整为较长，这样可以增加进气气流的速度和涡流的产生，提高进气效率，从而提高低转速下的动力输出和燃烧效率。

而当发动机转速较高时，进气道长度会被调整为较短，这样可以减小进气道的阻力，提高高转速下的动力输出和燃烧效率。

通过改变进气道形状来实现可变进气系统的工作原理，通常采用可变长度进气道或可变截面进气道。

当发动机负荷较低时，进气道形状会被调整为较小的截面或较窄的形状，这样可以提高进气气
流的速度和涡流的产生，提高低负荷下的动力输出和燃烧效率。

而当发动机负荷较高时，进气道形状会被调整为较大的截面或较宽的形状，这样可以减小进气道的阻力，提高高负荷下的动力输出和燃烧效率。

总的来说，可变进气系统的工作原理是通过改变进气道的长度和形状，来调整进气气流的速度和涡流的产生，从而优化进气气流的进入和充满气缸的效果，提高发动机的燃烧效率和动力输出。

这种系统的应用可以使发动机在不同工况下都能够获得最佳的进气效果，从而提高整车的性能和燃油经济性。

可变进气系统的控制原理可变进气系统（Variable Intake System，简称VIS）是一种根据发动机负荷和转速变化自动调整进气道长度和形状的系统。

通过改变进气道的长度和形状，可变进气系统可以优化进气流动，提高发动机的燃烧效率和动力输出。

可变进气系统的控制原理主要包括以下几个方面：1. 进气道长度调节：可变进气系统通过改变进气道长度来控制进气气流的速度和压力。

在低转速下，进气道较长，气流速度较慢，使得气流更加充分地混合，在低转矩输出时能够提供更好的低扭矩性能。

而在高转速下，进气道较短，气流速度较快，使得进气量更大，从而提供更大的动力输出。

2. 进气道形状调节：可变进气系统可以通过改变进气道的形状来优化进气气流的流向和速度。

在特定的转速和负荷条件下，进气道的形状可以被改变以减少空气流动的阻力，从而提高气流进入缸内的效率。

这种调节进气道形状的方式可以通过利用可变进气道阀门或可变长度进气道来实现。

3. 涡轮增压系统控制：可变进气系统一般与涡轮增压系统结合使用，通过控制涡轮增压器的气流进口来调节发动机的进气量。

当发动机负荷较大时，涡轮增压器需要提供更多的气流压力，此时可变进气系统可以调节进气管道的阀门或长度，以增加进气道的流量和压力。

而在负载较小的情况下，可变进气系统则会减少进气道的长度和形状，以减少进气阻力，提高燃烧效率。

4. 电子控制单元（ECU）：可变进气系统的控制需要借助于电子控制单元（ECU）来实现。

ECU通过传感器获取发动机的转速、负荷、温度等参数，并根据这些参数来判断可变进气系统的工作状态。

ECU会根据不同的负荷和转速要求来调整可变进气系统的工作模式，从而实现最佳的进气调节效果。

总的来说，可变进气系统的控制原理是通过改变进气道的长度和形状，调节进气的速度、压力和流向，以优化进气流动，提高发动机的燃烧效率和动力输出。

这一控制过程通常需要依赖于涡轮增压系统和电子控制单元的协调工作。

可变进气系统的应用能够提高发动机的效率和动力性能，减少排放，对于提升发动机的性能和环保性能有着重要的作用。

可变进气系统的种类和工作原理一、引言可变进气系统（Variable Intake System，简称VIS）是指发动机进气系统中的一种设计，通过改变进气道的长度、面积等参数，以达到不同转速下最佳的进气效果。

可变进气系统的出现，使得发动机在不同转速下都能够获得较好的性能表现。

二、可变进气系统分类根据不同的工作原理，可变进气系统可以分为以下几类：1. 可调节进气道长度式这种类型的可变进气系统通过改变进气道长度来实现对发动机性能的调节。

在低转速时，可以缩短进气道长度以增加空气流速和旋涡效应，提高燃烧效率；而在高转速时，则可以延长进气道长度以增加空气流量和降低阻力，提高输出功率。

2. 可调节阀门式这种类型的可变进气系统通过控制阀门来改变空气流量和流速。

在低转速时，阀门关闭或部分关闭以减小空气回流和增加旋涡效应；而在高转速时，则需要完全打开阀门以增加空气回流和降低阻力。

3. 双模式式这种类型的可变进气系统可以根据不同的驾驶模式（如经济模式和运动模式）自动切换进气道长度或阀门开度，以实现最佳的性能表现。

三、可变进气系统工作原理1. 可调节进气道长度式可调节进气道长度的可变进气系统主要由两部分组成：进气歧管和长度可调节的进气道。

在低转速时，电子控制单元（ECU）会发送信号给执行器，使其缩短进气道长度；而在高转速时，则会发送另一个信号使其延长。

当进气道缩短时，空气流速增加，空气回流减小，从而提高了燃烧效率。

此外，由于缩短了进气道长度，空气流经歧管时会形成更强的旋涡效应，也有利于提高混合物的均匀性和稳定性。

当然，在缩短进气道长度时也会增加一定的阻力。

当进气道延长时，则可以增加空气回流和降低阻力以提高输出功率。

此外，在延长了进气道长度后，空气回流减小、旋涡效应减弱等因素会导致混合物的不均匀性和稳定性下降。

2. 可调节阀门式可调节阀门式的可变进气系统主要由进气歧管、执行器和阀门组成。

在低转速时，ECU会发送信号使执行器关闭或部分关闭阀门，以减小空气回流和增加旋涡效应；而在高转速时，则会发送另一个信号使其完全打开。

可变进气系统的工作原理
可变进气系统是现代汽车发动机中的重要部件，它通过调节进气道的长度和形状，以实现在不同转速和负荷下的最佳进气效果。

其工作原理主要包括以下几个方面：
首先，可变进气系统通过改变进气道的长度来实现不同转速下的最佳进气效果。

在低转速时，进气道较长，可以增加进气流速和进气量，提高气缸充填效率，从而提高发动机的输出功率和扭矩。

而在高转速时，进气道缩短，可以减少进气道的阻力，提高进气效率，使发动机更加顺畅地运转。

其次，可变进气系统还可以通过改变进气道的形状来实现不同负荷下的最佳进
气效果。

在部分负荷工况下，通过改变进气道的形状，可以使进气气流更加紊乱，增加气缸内的气流速度和涡流强度，从而提高燃烧效率，降低排放。

而在全负荷工况下，进气道形状的改变可以使进气气流更加顺畅，降低进气道的阻力，提高进气效率，使发动机输出更大功率。

另外，可变进气系统还可以通过调节进气门的开闭时机和持续时间来实现不同
工况下的最佳进气效果。

在不同转速和负荷下，通过合理调节进气门的开闭时机和持续时间，可以使气缸内的进气量和进气速度得到最佳匹配，提高燃烧效率，降低排放，同时也能够提高发动机的输出功率和扭矩。

综上所述，可变进气系统通过改变进气道的长度和形状，调节进气门的开闭时
机和持续时间，实现在不同转速和负荷下的最佳进气效果，从而提高发动机的输出功率和扭矩，降低燃油消耗和排放，是现代汽车发动机中不可或缺的重要部件。

可变进气系统的工作原理
可变进气系统是一种根据发动机负荷和转速变化而调节进气管道长度或截面积的机械装置。

它的工作原理可以简洁地描述为以下几个步骤：
1. 监测发动机工作条件：可变进气系统通过传感器监测发动机的负荷和转速等工作条件。

2. 信号传递给控制单元：监测到的工作条件的信号被传递给发动机控制单元。

3. 根据工作条件调节进气系统：根据收到的信号，控制单元会相应地调节可变进气系统的设置。

4. 调节进气道长度或截面积：可变进气系统会根据控制单元的指示，调节进气道的长度或截面积。

5. 优化发动机性能：通过调节进气道长度或截面积，可变进气系统可以改变发动机的进气阻力、流速和涡流组织，以优化发动机性能。

通过实时监测发动机工作条件并相应地调节进气系统，可变进气系统可以提供更大的扭矩输出、更快的加速响应和更高的燃烧效率。

这种系统在不同工况下可以优化发动机的输出性能，并提供更好的燃油经济性和低排放。
