8路数据采集系统

前言一直以来，科学都是人类文明不断进步的源泉，从最开始的原始人折树枝弄火，磨石头做各种器件，到现在的飞机大炮因特网，无一不彰示着我们的进步，无一不说明了科技在生活中的重要性。

而自从1840年，洋枪坚船利炮惊醒还在梦中的国人，经历了近100年的屈辱和血泪，终于看到了科技的重要性，明白了什么是落后就要挨打，只有科技进步了，国家才能强大！本次专业课程设计就是锻炼理论和实际结合的能力，提高科技能力和科学思想。

随着计算机技术的飞速发展和普及，数据采集系统也迅速地得到应用。

在生产过程中，应用这一系统可对生产现场的工艺参数进行采集，监视和记录，为提高产品质量，降低成本提供信息和手段。

在科学研究中，应用数据采集系统可获得大量的动态信息，是研究瞬间物理过程的有力工具，也是获取科学奥秘的重要手段之一。

总之，不论在哪个应用领域中，数据采集与处理越及时，工作效率就越高，取得的经济效益也越高。

科学发展的今天，选择基于单片机八路数据采集系统设计是很有意义也是很有必要的。

第一章 设计要求1.1 设计要求（1） 对8路模拟电压信号进行采集并循环显示 （2） 模拟电压变换范围为：0 –5V （3） 测量精度小于±2%（4） 测量温度用3位LED 显示器显示，1位显示循环通道1.2 系统设计思路图1.1 八路数据采集系统方框图1.3 方案选择1.3.1模拟输入方案在试验中使用滑动变阻器改变输入电压，模拟数据采集。

此方案简单易懂，可操作性强，价格也比较便宜。

1.3.2 数据显示方案利用试验使所提供的7279最小功能版来实现数据的显示和按键等试验要求。

在试验中如果使用四个数码管来实现，要使用动态显示，且实现按键功能等比较复杂。

要在P 口接多个按键，这样使程序很复杂。

使用7279最小功能板在试验中使用命令字87H~80H,收到此指令后，按以下规则进行译码0000~1001显示数字0~9,1010显示—，1111显示空白。

只需利用两个P 口就能够实现所有功能。

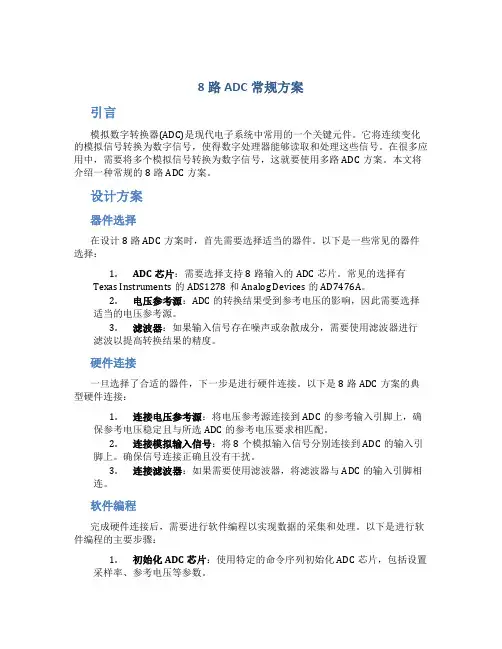

8路ADC常规方案引言模拟数字转换器(ADC)是现代电子系统中常用的一个关键元件。

它将连续变化的模拟信号转换为数字信号，使得数字处理器能够读取和处理这些信号。

在很多应用中，需要将多个模拟信号转换为数字信号，这就要使用多路ADC方案。

本文将介绍一种常规的8路ADC方案。

设计方案器件选择在设计8路ADC方案时，首先需要选择适当的器件。

以下是一些常见的器件选择：1.ADC芯片：需要选择支持8路输入的ADC芯片。

常见的选择有Texas Instruments的ADS1278和Analog Devices的AD7476A。

2.电压参考源：ADC的转换结果受到参考电压的影响，因此需要选择适当的电压参考源。

3.滤波器：如果输入信号存在噪声或杂散成分，需要使用滤波器进行滤波以提高转换结果的精度。

硬件连接一旦选择了合适的器件，下一步是进行硬件连接。

以下是8路ADC方案的典型硬件连接：1.连接电压参考源：将电压参考源连接到ADC的参考输入引脚上，确保参考电压稳定且与所选ADC的参考电压要求相匹配。

2.连接模拟输入信号：将8个模拟输入信号分别连接到ADC的输入引脚上。

确保信号连接正确且没有干扰。

3.连接滤波器：如果需要使用滤波器，将滤波器与ADC的输入引脚相连。

软件编程完成硬件连接后，需要进行软件编程以实现数据的采集和处理。

以下是进行软件编程的主要步骤：1.初始化ADC芯片：使用特定的命令序列初始化ADC芯片，包括设置采样率、参考电压等参数。

2.配置GPIO：配置GPIO以使其能够接收来自ADC芯片的数据。

3.数据采集：使用适当的指令从ADC芯片中读取数据，将其存储在相应的变量中。

4.数据处理：对采集到的数据进行处理，可以进行滤波、校正、单位换算等操作。

5.数据显示：将处理后的数据显示在适当的界面上，以便用户进行观察和分析。

总结本文介绍了一种常规的8路ADC方案。

通过选择合适的器件、进行正确的硬件连接和软件编程，可以实现对8个模拟输入信号的数字化采集和处理。

课程设计报告书设计任务书一、设计任务1一秒钟采集一次。

2把INO口采集的电压值放入30H单元中。

3做出原理图。

4画出流程图并写出所要运行的程序。

二、设计方案及工作原理方案： 1. 采用8051和ADC0809构成一个8通道数据采集系统。

2. 能够顺序采集各个通道的信号。

3. 采集信号的动态范围：0～5V。

4. 每个通道的采样速率：100 SPS。

5．在面包板上完成电路，将采样数据送入单片机20h～27h存储单元。

6．编写相应的单片机采集程序，到达规定的性能。

工作原理：通过一个A/D转换器循环采样模拟电压，每隔一定时间去采样一次，一次按顺序采样信号。

A/D转换器芯片AD0809将采样到的模拟信号转换为数字信号，转换完成后，CPU读取数据转换结果，并将结果送入外设即CRT/LED显示，显示电压路数和数据值。

目录第一章系统设计要求和解决方案第二章硬件系统第三章软件系统第四章实现的功能第五章缺点及可能的解决方法第六章心得体会附录一参考文献附录二硬件原理图附录三程序流程图第一章系统设计要求和解决方案根据系统基本要求，将本系统划分为如下几个部分：●信号调理电路●8路模拟信号的产生与A/D转换器●发送端的数据采集与传输控制器●人机通道的接口电路●数据传输接口电路数据采集与传输系统一般由信号调理电路，多路开关，采样保持电路，A/D，单片机，电平转换接口，接收端（单片机、PC或其它设备）组成。

系统框图如图1-1所示1.1 信号采集分析被测电压为0～5V 直流电压，可通过电位器调节产生。

1.1.1 信号采集多路数据采集系统多采用共享数据采集通道的结构形式。

数据采集方式选择程序控制数据采集。

程序控制数据采集，由硬件和软件两部分组成。

，据不同的采集需要，在程序存储器中，存放若干种信号采集程序，选择相应的采集程序进行采集工作，还可通过编新的程序，以满足不同采样任务的要求。

如图1-3所示。

程序控制数据采集的采样通道地址可随意选择，控制多路传输门开启的通道地址码由存储器中读出的指令确定。

单片机课程设计课题名称运用8051、ADC0809设计一个8路数据采集系统院校兴湘学院专业机械设计制造及其自动化班级3班学生姓名曾繁宁{学号 36指导教师李玉声2013年 12月 29 日1.设计内容以pc机为控制器,采用中断方式进行8通道数据采集,￥2.设计要求要求利用ADC 0809作A/D转换器,设计相应的接口电路,画出原理图并给出采用中断方式下的数据采集程序.3.系统总体设计步骤第一步：信号调理电路第二步：8路模拟信号的产生与A/D转换器被测电压要求为0~5V的直流电压，可通过电位器调节产生。

考虑本设计的实际需要，我选择八位逐次比较式A/D转换器（ADC0809）。

第三步：发送端的数据采集与传输控制器第四步：人机通道的接口电路第五步：数据传输接口电路用单片机作为控制系统的核心，处理来自ADC0809的数据。

经处理后通过串口传送，由于系统功能简单，键盘仅由两个开关和一个外部中断组成，完成采样通道的选择，单片机通过接口芯片与LED数码显示器相连，驱动显示器相应同采集到的数据。

%经过分析，本系统数据采集部分核心采用ADC0809，单片机系统采用8051构成的最小系统，用LED动态显示采集到的数据。

数据采集与传输系统一般由信号调理电路，多路开关，采样保持电路，A/D，单片机，电平转换接口，接收端（单片机、PC或其它设备）组成。

本设计没有通信部分。

系统框图如下图所示。

4.硬件系统的设计信号调理信号调理的任务：将被测对象的输出信号变换成计算机要求的输入信号。

多路数据采集输入通道的结构图如下图：图5-1-1多路数据采集输入通道结构图注：缓慢变化的信号和直流信号，采样保持电路可以省略。

~A/D转换器的选取转换速度是指完成一次A/D转换所需时间的倒数，是一个很重要的指标。

A/D 转换器型号不同，转换速度差别很大。

通常，8位逐次比较式ADC的转换时间为100us左右。

由于本系统的控制时间允许，可选8位逐次比较式A/D转换器。

be i ng 第2章 习题参考答案1.什么是接口、接口技术和过程通道？答：接口是计算机与外设交换信息的桥梁，包括输入接口和输出接口。

接口技术是研究计算机与外部设备之间如何减缓信息的技术。

过程通道是计算机与生产过程之间的信息传送和转换的连接通道。

2.采用74LS244和74LS273与PC/ISA 总线工业控制机接口，设计8路数字量（开关量）输入接口和8路数字量（开关量）输出接口，请画出接口电路原理图，并分别编写数字量输入和数字量输出程序。

答：数字量输入接口设片选端口地址为port MOV DX,portMOV DPTR,PORTMOVX A,@DPTRINAL,DX74LS244PC 总线*IOR(*RD)_数字量输出接口MOV AL,DATA MOV A,DATAMOV DX ，port MOV DPTR,PORT OUTDX,ALMOVX @DPTR,A3.用8位A/D 转换器ADC0809与8051单片机实现8路模拟量采集。

请画出接口原理图，并设计出8路模拟量的数据采集程序。

输出信号PC 总线(*WR)程序：ORG 0000HMOV R0，#30H ；数据区起始地址存在R0MOV R6，#08H ；通道数送R6MOV IE，#84H ；开中断SETB IT1 ；外中断请求信号为下跳沿触发方式MOV R1，#0F0H ；送端口地址到R1NEXT：MOVX @R1，A ；启动A/D转换LOOP:SJMP LOOPINC R0INC R1DJNZ R6，NEXT ；8路采样未接受，则转NEXTCLR EX1 ；8路采样结束，关中断END中断服务程序：ORG 0003H ；外中断1的入口地址AJMP 1000H ；转中断服务程序入口地址ORG 1000HMOVX A，@R1 ；读入A/D转换数据MOV @R0，A ；将转换的数据存入数据区RETI ；中断返回ORG 0000HMOV R1，#30HMOV R2，#0F0HA1: MOV DPTR, R2MOVX @DPTR, ALOOP: JNB P3.2 , LOOPMOVX A, @DPTRMOV @R1，AINC R2INC R1CJNE R2, 0F7H, A1END4.用12位A/D 转换器AD574与PC/ISA 总线工业控制机接口，实现模拟量采集。

第一章计算机控制系统概述习题参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。

(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。

(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。

2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。

(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。

(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。

3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。

(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。

主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。

图1.1微机控制系统组成框图(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。

过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。

过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。

过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。

数据采集系统的设计姓名：专业：指导老师：学号：前言数据采集是从一个或多个信号获取对象信息的过程。

随着微型计算机技术的飞速发展和普及，数据采集监测已成为日益重要的检测技术，广泛应用于工农业等需要同时监控温度、湿度和压力等场合。

数据采集是工业控制等系统中的重要环节，通常采用一些功能相对独立的单片机系统来实现，作为测控系统不可缺少的部分，数据采集的性能特点直接影响到整个系统。

本实验采用89C51系列单片机，89C51系列单片机基于简化的嵌入式控制系统结构，具有体积小、重量轻，具有很强的灵活性，并采用AD0809模数转换芯片，具有很高的稳定性，且节约成本。

（一）、数据采集系统的基本介绍1.1 数据采集系统的简介数据采集系统一般包括模拟信号的输入输出通道和数字信号的输入输出通道。

数据采集系统的输入又称为数据的收集；数据采集系统的输出又称为数据的分配。

1.2数据采集系统的分类数据采集系统的结构形式多种多样，用途和功能也各不相同，常见的分类方法有以下几种：根据数据采集系统的功能分类：数据收集和数据分配；根据数据采集系统适应环境分类：隔离型和非隔离型，集中式和分布式，高速、中速和低速型；根据数据采集系统的控制功能分类：智能化数据采集系统，非智能化数据采集系统；根据模拟信号的性质分类：电压信号和电流信号，高电平信号和低电平信号，单端输入(SE)和差动输入(DE)，单极性和双极性；根据信号通道的结构方式分类：单通道方式，多通道方式。

1.3数据采集系统的基本功能数据采集系统的任务，具体地说，就是采集传感器输出的模拟信号并转换成计算机能识别的数字信号，然后送入计算机，根据不同的需要由计算机进行相应的计算和处理，得出所需的数据。

与此同时，将计算得到的数根进行显示和打印，以便实现对某些物理量的监视。

1.4数据采集系统的结构形式从硬件力向来看，白前数据采集系统的结构形式主要有两种：一种是微型计算机数据采集系统；另一种是集散型数据采集系统。

第二章 输入输出过程通道1.什么是过程通道？过程通道有哪些分类？过程通道是在计算机和生产过程之间设置的信息传送和转换的连接通道。

按信息传递的方向来分，过程通道可分为输入过程通道和输出过程通道；按所传递和交换的信息来分，过程通道又可分为数字量过程通道和模拟量过程通道。

2.数字量过程通道由哪些部分组成？各部分的作用是什么？ 数字量过程通道包括数字量输入通道和数字量输出通道。

数字量输入通道主要由输入缓冲器、输入调理电路、输入地址译码电路、并行接口电路和定时计数电路等组成。

数字量输出通道主要由输出锁存器、输出驱动电路、输出口地址译码电路等组成。

其中：输入调理电路将来自控制装置或生产过程的各种开关量，进行电平转换，将其通断状态转换成相应的高、低电平，同时还要考虑对信号进行滤波、保护、消除触点抖动，以及进行信号隔离等问题。

4.简述光电耦合器的工作原理及在过程通道中的作用。

光电耦合器由封装在一个管壳内的发光二极管和光敏三极管组成，如图2.1所示。

输入电流流过二极管时使其发光，照射到光敏三极管上使其导通，完成信号的光电耦合传送，它在过程通道中实现了输入和输出在电气上的完全隔离。

图2.1光电耦合器电路图5.模拟量输入通道由哪些部分组成？各部分的作用是什么？模拟量输入通道一般由I/V 变换、多路转换器、采样保持器、A/D 转换器、接口及控制逻辑电路组成。

(1)I/V 变换：提高了信号远距离传递过程中的抗干扰能力，减少了信号的衰减，为与标准化仪表和执行机构匹配提供了方便。

(2)多路转换器：用来切换模拟电压信号的关键元件。

(3)采样保持器：A/D 转换器完成一次A/D 转换总需要一定的时间。

在进行A/D 转换时间内，希望输入信号不再变化，以免造成转换误差。

这样，就需要在A/D 转换器之前加入采样保持器。

(4)A/D 转换器：模拟量输入通道的任务是将模拟量转换成数字量，能够完成这一任务的器件，称为之模/数转换器(Analog/Digital Converter ，简称A/D 转换器或ADC)。
