示波器各按钮作用

示波器的调节和使用示波器是一种用来观察和分析电信号的仪器，它可以显示信号的波形、幅度、频率和相位等信息。

在电子工程、通信工程、自动化控制等领域中广泛应用。

本文将详细介绍示波器的调节和使用。

一、示波器调节：1.校准示波器：示波器使用前需要进行校准，以保证显示的准确性。

通常要校准时间基准、垂直灵敏度、触发电平等参数。

具体校准步骤需参照示波器的使用说明书。

2.调节时间基准：示波器的时间基准决定了波形在水平方向上的显示。

一般示波器可以调节水平的扫描速率，通过调节扫描速率可以放大或缩小波形的显示范围。

另外可以调节时间基准的位置，使波形居中或偏移显示。

3.调节垂直灵敏度：示波器的垂直灵敏度决定了波形的纵向放大倍数。

可以通过调节垂直灵敏度来放大或缩小波形的幅度。

一般示波器的垂直灵敏度有固定值和可调节两种，可根据需要选择合适的灵敏度。

4.调节触发电平：示波器的触发电平决定了波形触发的时机，当波形的电平超过或低于设定的触发电平时，示波器开始采集波形数据并显示。

触发电平的调节对于获取稳定的波形显示很重要，一般示波器的触发电平可以通过旋钮调节，并配有可调节的电平刻度。

5.调节触发模式：示波器的触发模式决定了波形触发的方式。

常见的触发模式有自由运行、单次、外部触发等。

自由运行模式是连续触发，示波器会不间断地显示波形。

单次模式是只触发一次，示波器会在触发后显示波形并停止触发。

外部触发是通过外部信号来触发。

二、示波器使用：1.连接信号源：首先需要将示波器与需要检测的信号源连接，可以使用探头或直接连接信号源的输出端口。

在连接时要注意正负极性的对应，以免引起短路或损坏设备。

2.调节时间基准：根据需要调节示波器的时间基准，使波形的显示范围合适，可以通过扫描速率和位置来调节。

3.调节垂直灵敏度：根据需要调节示波器的垂直灵敏度，使波形的幅度显示合适。

可以通过旋钮或按钮来调节。

4.调节触发电平：根据需要调节示波器的触发电平，以确保波形的稳定显示。

示波器操作说明书1. 简介本操作说明书旨在指导用户正确、安全地操作示波器，并充分利用其功能和优势。

请用户仔细阅读本说明书，并按照指导进行操作。

2. 示波器概述示波器是一种用于测量和显示电压波形的仪器。

它可无损地显示、测量和分析各种电压信号的幅度、频率、相位等参数，广泛应用于电子、通信、自动化等领域。

3. 示波器外观及元件介绍a) 示波器主机：示波器的主要部分，包含屏幕、操作按钮、旋钮等。

用于控制及显示测量结果。

b) 探头：连接示波器和被测对象的电缆，用于采集信号。

请确保探头正确连接，保持良好的信号传输。

c) 示波器输入通道：通常具有多个输入通道，用于接收不同信号源的输入。

每个通道可根据需要进行设置和调整。

4. 示波器操作步骤a) 开机与校准i) 将示波器主机插入电源，并打开电源开关。

ii) 等待示波器启动，确保屏幕正常显示。

iii) 进行校准操作，校准示波器以提高测量准确性。

b) 信号连接i) 将需要测量的电路信号连接到示波器输入通道上。

ii) 检查连接是否牢固，避免短路或断路等问题。

c) 示波器设置i) 根据测量要求选择合适的测量模式，并在示波器主机上进行相应设置。

ii) 设置水平控制参数，如时间基准、触发等，以确保测量结果准确可靠。

d) 进行测量i) 确认示波器设置无误后，可以开始进行测量。

ii) 观察屏幕上显示的波形，并根据需要进行调整和分析。

e) 停止和关闭i) 测量完成后，停止信号输入，并关闭示波器主机。

ii) 断开示波器与测量对象的连接。

iii) 将示波器主机从电源上拔出。

5. 示波器常见功能a) 波形显示：通过屏幕显示被测信号的波形图像。

b) 自动测量：示波器可根据预设条件自动进行各项测量，并显示测量结果。

c) 触发功能：设置触发条件，使示波器只显示满足条件的信号。

d) 存储和回放：示波器可将测量数据存储，并随时回放以进行分析和比较。

e) 储存和导出：测量结果可储存在示波器内部或外部存储器，并支持导出至计算机等设备。

Tektronix THS710A 示波器操作指令示波器是仪表检修过程中最常用的工具之一。

对示波器的正确操作关乎数据采集的有效性和系统、设备的运行安全。

Tektronix THS710A手持式示波器由美国著名通信技术公司泰克（Tektronix）生产。

本报告基于现场操作经验，对该示波器的面板按钮、常用功能及其设置方式做一简单介绍，并总结细化实际应用中的操作指令，方面初学者快速上手。

一、面板按钮功能由上图可以直观地看到，示波器的前面板分为四个主要的区域——菜单区、垂直控制区、水平区控制区和触发区，下面对面板按钮逐一介绍。

1.1、菜单按钮AQUIRE（采集）：设定采集状态。

SAVE/RECALL(保存/再调)：保存或再调出设置状态或波形。

MEASURE（测定）：执行波形自动测定DISPLAY（显示）：改变波形和显示的外观。

CURSOR（光标）：选用示波器的光标。

UTILITY（实用功能）：选用各种系统实用功能。

TRIGGER（触发）：选用触发功能。

HORIZONTAL（水平）：改变波形的水平特性。

VERTICAL（垂直）：调整波形的刻度和位置，设定输入参数。

说明：菜单系统操作步骤：1、按面板上的按钮，显示所需菜单。

2、按菜单读取钮，选择菜单项目。

如出现弹出菜单，继续按读取钮，选择菜单中项目。

可能需按Select Page（选择页）钮以显示附加菜单项目。

3、某些菜单项目需要设定参数，此时可以按右侧+/-按钮改变参数值或按TOGGLE恢复预设值。

4、若OK钮出现，按下此钮确认所选项目。

1.2、专用按钮ON/STBY（开启/等待）METER（万用表）：进入万用表状态。

SCOPE（示波器）：进入示波器状态。

HARD COPY（硬拷贝）：硬拷贝打印初始化。

HOLD（保持）：保持或重新开始示波器的采集。

AUTORANGE（自动量程）：选择自动量程功能。

CLEARMENU（清除菜单）：清除显示出的菜单。

TRIGGER LEVEL（触发电平）：调整触发电平。

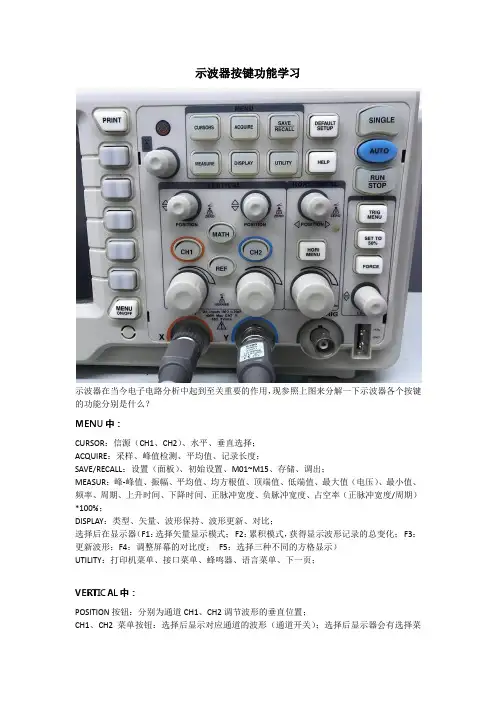

示波器按键功能学习示波器在当今电子电路分析中起到至关重要的作用，现参照上图来分解一下示波器各个按键的功能分别是什么？MENU中：CURSOR：信源（CH1、CH2）、水平、垂直选择；ACQUIRE：采样、峰值检测、平均值、记录长度；SAVE/RECALL：设置（面板）、初始设置、M01~M15、存储、调出；MEASUR：峰-峰值、振幅、平均值、均方根值、顶端值、低端值、最大值（电压）、最小值、频率、周期、上升时间、下降时间、正脉冲宽度、负脉冲宽度、占空率（正脉冲宽度/周期）*100%；DISPLAY：类型、矢量、波形保持、波形更新、对比；选择后在显示器（F1：选择矢量显示模式；F2：累积模式，获得显示波形记录的总变化；F3：更新波形；F4：调整屏幕的对比度；F5：选择三种不同的方格显示）UTILITY：打印机菜单、接口菜单、蜂鸣器、语言菜单、下一页；VERTICAL中：POSITION按钮：分别为通道CH1、CH2调节波形的垂直位置；CH1、CH2菜单按钮：选择后显示对应通道的波形（通道开关）；选择后显示器会有选择菜单（F1：选择AC、DC或接地；F2：选择波形是否反向显示；F3：频宽限制设定键；F4：选择探针衰减x1、x10、x100；F5：输入阻抗：..ohm）；MATH（不同的数学处理功能）：选择时，可在显示器用F1选择CH1+CH2，CH1-CH2或FET；CH1、CH2下方旋钮（VOLTS/DIV）：调节所选波形的垂直刻度；HORIZONTAL中：HORI MENU：选择水平功能的开关，可控制所选波形的时基，水平位置和水平值；选择后在显示器中（F1：显示主时基；F2：择正常显示和缩放；F3：显示缩放波形；F4：选取滚动方式显示波形；F5：X-Y的工作模式；）POSITION：调整波形的水平位置；HORI MENU按钮下方的旋钮（TIME/DIV）调整所选波形的水平刻度；其他控制：SINGLE：单次模式，只有当触发条件满足时才产生扫描，否则不扫描；AUTO：自动模式，示波器会根据设定的扫描速率自动进行扫描；RUN/STOP：开始和停止波形的采集；TRIG MENU：触发菜单，可在显示器选择：上升沿触发、脉宽、延迟/单次触发等；SET TO 50%：使用此按钮可以快速稳定波形，示波器可自动将“触发电平”设置为大约是最小和最大电压电平间的一半；FORCE：无论示波器是否检测到触发，都可使用此按钮完成当前波形的采集（主要触发方式：“正常”和“单次”）下方旋钮（LEVEL旋钮）：触发电平设定触发点对应的信号电压，以便进行采样；按下旋钮可使触发电平归零；。

[讲解]模拟示波器的使用模拟示波器使用说明示波器是科研单位和实验室常用的一种观测电信号波形的仪器。

用它可以进行时域信号的测量，可以测量电信号的波形、周期、相位、幅值、矩形波的上升时间和下降时间等物理参数。

现将其使用方法简单介绍如下:1、打开电源主开关，电源指示灯亮，表示电源接通。

2、通过调节“辉度”、“聚焦”、“标尺亮度”等控制旋钮将示波器扫描线调到最佳状态。

3、垂直偏转因数选择(VOLTS,DIV)和微调:单位输入信号作用下，光点在屏幕上偏移的距离称为偏移灵敏度，这一定义对X轴和Y轴都适用。

灵敏度的倒数称为偏转因数。

垂直灵敏度的单位是为cm/V，cm,mV或者DIV,mV，DIV,V，垂直偏转因数的单位是V,cm，mV,cm或者V,DIV，mV,DIV。

实际上因习惯用法和测量电压读数的方便，有时也把偏转因数当灵敏度。

双踪示波器中每个通道各有一个垂直偏转因数选择波段开关。

一般按1，2，5方式从 5mV,DIV到5V,DIV分为10档。

波段开关指示的值代表荧光屏上垂直方向一格的电压值。

例如波段开关置于1V,DIV档时，如果屏幕上信号光点移动一格，则代表输入信号电压变化1V。

每个波段开关上往往还有一个小旋钮，微调每档垂直偏转因数。

将它沿顺时针方向旋到底，处于“校准”位置，此时垂直偏转因数值与波段开关所指示的值一致。

逆时针旋转此旋钮，能够微调垂直偏转因数。

垂直偏转因数微调后，会造成与波段开关的指示值不一致，这点应引起注意。

许多示波器具有垂直扩展功能，当微调旋钮被拉出时，垂直灵敏度扩大若干倍(偏转因数缩小若干倍)。

例如，如果波段开关指示的偏转因数是1V/DIV，采用×5扩展状态时，垂直偏转因数是0(2V,DIV。

4、时基选择(TIME,DIV)和微调:基选择和微调的使用方法与垂直偏转因数选择和微调类似。

时基选择也通过一个波段开关实现，按1、2、5方式把时基分为若干档。

波段开关的指示值代表光点在水平方向移动一个格的时间值。

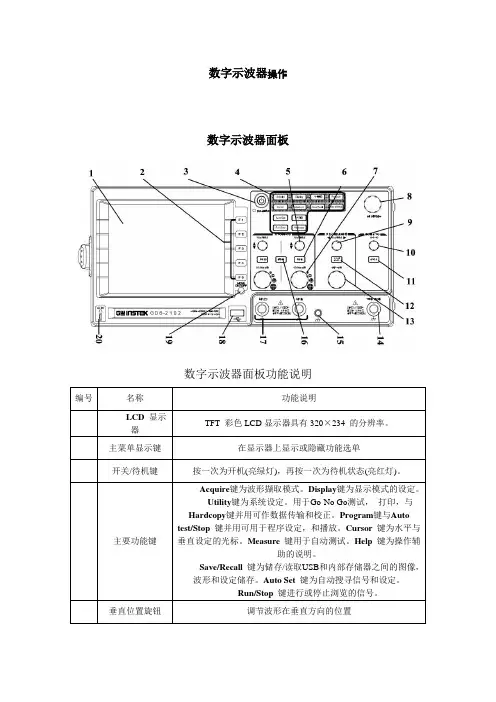

数字示波器操作
数字示波器面板
数字示波器面板功能说明
显示说明
简要的按键使用方法说明
F05A型数字合成函数发生器/计数器前面板介绍
F05A型数字合成函数发生器/计数器1μH-5MHz
电源
开
关
频率
周期
幅度
脉宽
键控菜单
Arb
函数信号/调制信号
返回本地
Shift
s/Vpp/N
存储/衰减
调频
ms/mVpp
调幅
调用/低通
MHz/Vrms
测频/计数
扫描
kHz/mVrms
猝发
偏移/闸门
Hz/dBm/Φ
输出
关/开
触发
点频复位系统TTL输出
函数输出
42V
MAX
仪器启动：按下面板上的电源按钮，电源接通。

先闪烁显示"WELCOME"2秒，再闪烁显示仪器型号例如"F05A-DDS"1秒。

之后根据系统功能中开机状态设置，进入"点频" 功能状态，波形显示区显示当前波形"~"，频率为10.00000000 KHz；或者进入上次关机前的状态。

*：输入数字未输入单位时：按下此键，删除当前数字的最低位数字，可用来修改当前输错的数字。

*：外计数时：按下此键，计数停止，并显示当前计数值，再揿动一次，继续计数。

**：外计数时：按下此键，计数清零，重新开始计数。

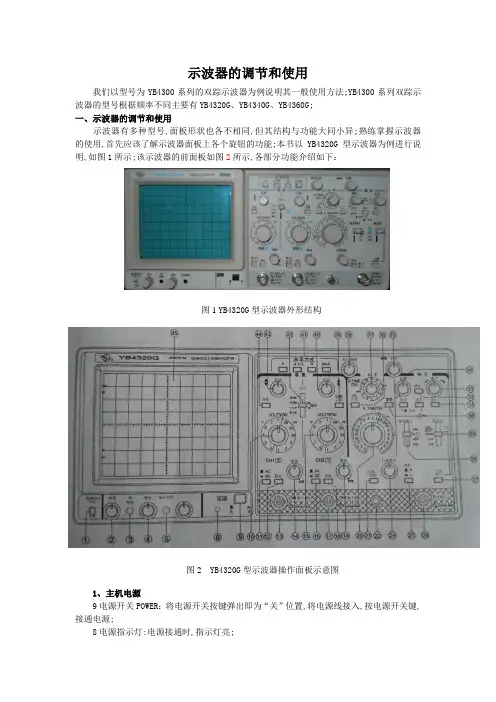

示波器的调节和使用我们以型号为YB4300系列的双踪示波器为例说明其一般使用方法;YB4300系列双踪示波器的型号根据频率不同主要有YB4320G、YB4340G、YB4360G;一、示波器的调节和使用示波器有多种型号,面板形状也各不相同,但其结构与功能大同小异;熟练掌握示波器的使用,首先应该了解示波器面板上各个旋钮的功能;本书以YB4320G型示波器为例进行说明,如图1所示;该示波器的前面板如图2所示,各部分功能介绍如下：图1 YB4320G型示波器外形结构图2 YB4320G型示波器操作面板示意图1、主机电源9电源开关POWER：将电源开关按键弹出即为“关”位置,将电源线接入,按电源开关键,接通电源;8电源指示灯:电源接通时,指示灯亮;2辉度控制INTENSITY：顺时针方向旋转旋钮,扫描线辉度增加;4聚焦控制FOCUS：用辉度控制钮将亮度调至合适的标准,然后调节聚焦控制钮直至光迹达到最清晰的程度;虽然调节亮度时,聚焦电路可自动调节,但聚焦有时也会轻微变化,如果出现这种情况,需重新调节聚焦旋钮;5基线旋转TRACE ROTATION：用于调节扫描线使其和水平刻度线平行,以克服外磁场变化带来的基线倾斜,需要使用螺丝刀调节;45显示屏：仪器的测量显示最终端;3延迟扫描辉度控制钮B INTEN：顺时针方向旋转此钮,增加延迟扫描B显示光迹亮度;1校准信号输出端子CAL2、垂直方向部分VERTICAL13通道1输入端CH1 INPUTX：被测信号由此输入y1通道;当示波器在X-Y方式时,输入到此端的信号作为X轴信号;17通道2输入端CH2 INPUTX：被测信号由此输入y2通道;当示波器在X-Y方式时,输入到此端的信号作为Y轴信号;11、12、16、18交流-直流-接地AC、DC、GND：输入信号与放大器连接方式选择开关：交流AC：放大器输入端与信号连接由电容器来耦合；接地GND：输入信号与放大器断开,放大器的输入端接地;直流DC：放大器输入与信号输入端直接耦合;10、15衰减器开关VOLTS/DIV用于选择垂直偏转系数,共12档;如果使用的是10:1的探极,计算时将幅度×10;14、19垂直微调旋钮VARIBLE垂直微调用于连续改变电压偏转系数,此旋钮在正常情况下应位于顺时针方向旋到底的位置;将旋钮逆时针旋转到底,垂直方向的灵敏度下降到倍以上;44断续工作方式开关CH1 CH2二个通告按断续方式工作,断续频率为250kHz,适用于低扫速;43、40垂直移位POSITION调节光迹在屏幕中的垂直位置;42垂直方式工作开关VERTICAL MODE用于选择垂直偏转系统的工作方式通道1选择CH1：屏幕上仅显示CH1的信号；通道2选择CH2：屏幕上仅显示CH2的信号；双踪选择DUAL：屏幕上显示双踪,自动以交替或断续方式,同时显示CH1和CH2上的信号；叠加ADD：显示CH1和CH2输入信号的代数和;39CH2极性开关INVERT：按此开关时CH2显示反相信号;48CH1信号输出端CH1 OUTPUT：输出约100mV/div的通道1信号;当输出端接50Ω匹配终端时,信号衰减一半,约50mV/div,该功能可用于频率计显示等;3、水平方向部分HORIZONTAL20主扫描时间系数选择开关TIME/DIY用于选择扫描时间因数,从µs～div范围共20档;24扫描微调控制键VARIBLE此旋钮以顺时方针方向旋转到底时,处于校准位置,扫描由Time/div开关指示;此旋钮以逆时方针方向旋转到底时,扫描减慢倍以上;当按键21未按入,按钮24调节无效,即为校准状态;35水平移位POSITION用于调节光迹在水平方向移动;顺时针方向旋转该旋钮向右移动光迹,逆时针方向旋转向左移动光迹;36扩展控制键MAG×10按下去时,扫描因数×10扩展YB4320G为×5;扫描时间是Time/div开关指示数值的1/101/5;37延迟扫描B时间系数选择开关B Time/div分十二档,在µs～div范围内选择B扫描速率;41水平工作方式选择38延迟时间调节旋钮22接地端子GND：示波器外壳接地端;4、触发系统TRIGGER29触发源选择开关SOURCE通道1触发CH1,X-Y：CH1通道信号为触发信号,当工作方式在X-Y方式时,拨动开关应设置于此档；通道2触发CH2：CH2通道的输入信号是触发信号；电源触发LINE：电源频率信号作触发信号；外触发EXT：外触发输入端的触发信号是外部信号,用于特殊信号的触发;27交替触发TRIG ALT在双踪交替显示时,触发信号来自于两个垂直通道,此方式可用于同时观察两路不相关信号;26外触发输入插座EXT INPUT：用于外触发信号的输入;33触发电平旋钮TRIG LEVEL用于调节被测信号在某选定电平触发,当旋钮转向“+”时显示波形的触发电平上升,反之触发电平下降;32电平锁定LOCK；无论信号如何变化,触发电平自动保持在最佳位置,不需人工调节电平;34释抑HPLDOFF：当信号波形复杂,用电平旋钮不能稳定触发时,可用“释抑”旋钮使波形稳定同步;25触发极性按钮SLOPE：触发极性选择,用于选择信号的上升沿河下降沿触发;31触发方式选择TRIG MODE自动AUTO：在“自动”扫描方式时,扫描电路自动进行扫描;在没有信号输入或输入信号没有被触发同步时,屏幕上仍然可以显示扫描基线;常态NORM：有触发信号时才产生扫描；在没有信号和非同步状态下,没有扫描线显示;当输入信号的频率低于50Hz时,请用“常态”触发方式;单次SINGLE：当“自动”AUTO、“常态”NORM两键同时弹出被设置于单次触发工作状态,当触发信号来到时,准备READY指示灯亮,单次扫描结束后指示灯熄,复位键RESET按下后,电路又处于待出发状态;二、示波器使用步骤1、示波器通电预热；2、调节低频信号发生器面板上的有关旋钮,使输出信号为某个要求的频率和电压值例如1000Hz,5mV；3、用示波器观察低频信号发生器的输出信号的频率、周期和幅值、并与低频信号发生器面板上表示出的输出信号的频率和电压值相比较看是否一致;三、示波器测量方法1、电压测量在测量输入信号电压时,应将灵敏度选择开关“V/div”的“微调”旋钮顺时针方向旋至“校准”的位置,这样就可以按照“V/div”的指示值直接计算出被测信号的电压值;由于被测信号一般含有交流分量和直流分量,所以在测试时应注意选择输入耦合开关;①交流电压的测量a.将Y轴输入耦合开关“DC-⊥-AC”置于“AC”处,若信号频率较低,则应置于“DC”处;b.将被测信号波形移至示波器的示波管屏幕的中心位置,并按照坐标刻度的分度读取整个波形所占Y轴方向的刻度数;c.如果使用探头测量,应将探头的衰减量计算在测量结果中;例如：双踪示波器的Y轴灵敏度开关“V/div”位于“div”的位置上,“微调”置于校准位置,如果被测量的信号波形所占Y轴的坐标幅度Y为4div如图3所示,则此时的信号电压峰-峰值为;即：V P-P=V/div×Ydiv=×4=V信号电压有效值为：V=÷2×=V如果采用探头测量,示波器面板上的开关位置不变,显示的波形幅度仍为4div,则考虑探头衰减10倍的因素,被测信号电压的有效值为：V=÷2××10=V②直流电压的测量如图4所示图3 示波器交流电压的测量 a.将触发方式开关置于“自动”或“高频”的自激工作状态,调节相关旋钮使示波器的屏幕上显示出水平时基线;b.将Y轴输入耦合开关“DC-⊥-AC”置于“⊥”位置,并调整垂直移位旋钮使时基线位于示波器屏幕中部的零电平参考基准线位置,此时的时基线位置即为零电平参考基准线的位置;c.将Y轴输入耦合开关置于“DC”位置,记下示波器屏幕上时基线与零电平参考基准线之间的距离H,如图所示;d.将“V/diV”的指示值与时基线和零电平参考基准线之间的距离H相乘,即可得到所测信号的直流电压值;图4 示波器直流电压的测量2、周期和频率的测量首先按照交流电压的测量操作步骤在示波器的屏幕上稳定地显示出被测信号的波形,然后将示波器的水平扫描开关“t/div”的“微调”旋钮按顺时针的方向旋至“校准”位置;从示波器显示屏幕上直接读出被测信号波形一个周期在水平方向所占的格数A,如图5所示,然后将其与“t/div”的指示值相乘便可得到被测信号的周期;图5 示波器周期和频率的测量例如：双踪示波器的X轴灵敏度开关“t/div”位于“div”的位置上,“微调”置于校准位置,如果被测量的信号波形一个周期在水平方向所占的格数A为8div,则此时的该信号的周期为：T=t/div×A=×8=4ms由于信号的频率是周期的倒数,所以该被测信号的频率为：f=1/T=1/4=250Hz如果能在示波器的屏幕上显示出多个被测信号的周期,则可读取在X轴方向lOdiv的范围内被测信号波形的周期数,再计算出信号频率的方法来进行测量;采用这种方法可以减小频率的测量误差,其计算公式如下：f=N/10×t/div3、相位的测量采用双踪示波器可以测量两个同频率信号之间的相位关系,将示波器的Y轴触发源开关置于“YＢ”位置,然后利用内触发的形式启动示波器扫描,可以测得两个信号之间的相位差;如图6所示,信号的一个周期在示波器的水平方向上占8div;由于一个信号周期为360゜,因此一个div应为45゜;通过读取两个信号在水平方向上的间隔数Tdiv,并由以下的计算方法得到两个被测信号的相位差;Φ相位差=Tdiv ×45°/div=1×45°=45°图6 示波器相位的测量。

、触发条件等 Measure:快速测量、电压测量、时间测量、相位和延迟、前冲和
过冲、混合测量（数字部分）、眼图测量等。 Analyze:主要用于数学测量包括FFT （傅里叶变换）、微积分、
差分等 Utilities:示波器的校准、自检、远程设置等 Help:帮助文件查阅
1.2 Memory bar：
2.屏幕显示顶端/低端的 3. 第一次测量：用 第二次测量：用 第三次测量：用 第四次测量：用
/ 符号表示放大/缩小参考的时间参考点。
表示 表示 表示 表示
4.前置面板介绍
4.1 运行控制部分（Run Countrol）：
Run/Stop键（Auto、Arm’d、Trig’d）：控制系统的运行或停止。 Single键：单次采集按钮 。按下水平延迟按钮将延迟设为零。
在进行单次采集时，旋转水平控制的右旋钮，来控制波形的左右移动，进行平移和放大测 量
1.3 Channel controls toolbar:
使用触摸方式开启/关闭通道，点击可以设置波形的幅度值。
1.4 左侧工具栏：
可以测量波形的上升时间、下降时间、 周期、频率、峰峰值、最小值、最大值、 平均值、正脉宽、负脉宽、占空比、过 冲、前冲、振幅、均方根和面积，使用 测量条，可以对波形的某一特定周期进 行直观测量，这些都是常用的测量参数。
4.2. 水平控制部分（Horizontal）：
左旋钮：旋转增加/减少周期（频率），按下可以进行微调。
右旋钮：旋转调节波形的水平移动，按下可以进行微调。 Auto Scale键：自动设置 (Autoscale) 在优化存储器的同时，可快速显示任何模拟或数字 的活动信号，并且自动以最佳的比例、最佳的分辨率显示波形。按Auto Scale键时，示波器将 快速确定哪个通道有活动，并将打开这些通道，对其进行定标以显示输入信号。 Touch键：关闭/开启触屏功能。 Zoom键：快速响应和最佳分辨率的特性，对于比较复杂的波形，按下可以进行局部放大， 查看细节波形。 Clear Display键：清屏功能，当载入新波形时，新波形会与屏幕上的原波形重叠，按下可 以清楚原波形，只剩下载入的新波形。 Default Setup键：按下可以恢复系统默认设置。

（5）读出波形图在垂直方向所占格数，乘以垂直衰减旋钮的指示数值，得到校准信号的幅度；
（6）读出波形每个周期在水平方向所占格数，乘以水平扫描旋钮的指示数值，得到校准信号的周期（周期的倒数为频率）；
（7）一般校准信号的频率为1kHz，幅度为0.5V，用以校准示波器内部扫描振荡器频率，如果不正常，应调节示波器（内部）相应电位器，直至相符为止。
6.水平扫描调节旋钮
调节水平速度，应根据输入信号的频率调节旋钮的位置，将该旋钮指示数值（如0.5ms/div，表示水平方向每格时间为0.5ms），乘以被测信号一个周期占有格数，即得出该信号的周期，也可以换算成频率。
7.水平位置调节旋钮
用于调节被测信号光迹在屏幕水平方向的位置。
要想准确快速地对系统信号进行分析，测量时还有很多因素必须考虑。如仪器速度能否跟上被测信号的变化、带宽是否足够、测量方法会不会引入干扰，甚至还有所使用的探头是否合适等。以下收录18个示波器使用的常用技巧，供工程师参考。
示波器的常用使用技巧
1没有光点或波形
答：可能原因：电源未接通；辉度旋钮未调节好；X,Y轴移位旋钮位置调偏；Y轴平衡电位器调整不当，造成直流放大电路严重失衡。
8.触发方式选择
示波器通常有四种触发方式：
（1）常态（NORM）：无信号时，屏幕上无显示；有信号时，与电平控制配合显示稳定波形；
（2）自动（AUTO）：无信号时，屏幕上显示光迹；有信号时与电平控制配合显示稳定的波形；
（3）电视场（TV）：用于显示电视场信号；
8.输入被测信号：被测信号由探头衰减后（或由同轴电缆不衰减直接输入，但此时的输入阻抗降低、输入电容增大），通过 Y轴输入端输入示波器。
关于示波器各部分的详细使用方法，请参考：示波器的使用方法

同时观察图形的变化该旋钮用于改变光斑在横向移动时的速度
旋钮所指示的数值 代表光斑在横向每通过一个大格所需要的时间
11.需要注意的是读数前 要将右侧的微调旋钮（SVP VAR）[时间分度旋钮附近]
顺时针转到底直至红色的校准指示灯熄灭
根据时间数值和图形就可以计算垓信号的周期
12.例如 当前时间分度旋钮的数值为0.5ms
22.按照之前的方法 试调整个位的数值 按下微调按键选中个位数字使之闪烁
然后旋转白色微调旋钮 一边旋转一边观察示波器上的图形的变化
23.如果调整个位依然无法使图形稳定 那么我们可以试着降低一个数量级进行微调
24.降低一个数量级 例如微调十分位
25.以此类推直到示波器上的图形完全稳定为止
然后观察屏幕上是否出现图形
5.如果屏幕上没有图形 可以调节模式旋钮右侧
带上下箭头的位移旋钮（POSITION）
该旋钮可以改变CH2信号的图形在屏幕上的高低位置
调节带左右箭头的位移按钮可以改变图形的左右位置
6.如果图形在屏幕上左右移动 可以调节触发电平旋钮（LEVEL）将图形固定在屏幕上
14.需要注意的是 读数前要将上方的微调旋钮 顺时针转到下底
使红色的校准指示灯熄灭 根据该数值和图形就可以计算信号的峰峰值
15.例如 现在电压分度旋钮的数值为0.5V 而波峰和波谷的间距为3.1大格
所以该信号的峰峰值为1.55V 请各位选择三种不同的电压分度来测量信号的峰峰值
16.李萨茹图形是由两个周期性电信号正交而成的
21.接下来把示波器左上方的时间分度旋钮顺时针转到底 将其指到X-Y模式
也就是正交模式 同时观察屏幕上图形的变化 要形成稳定的李萨茹图形

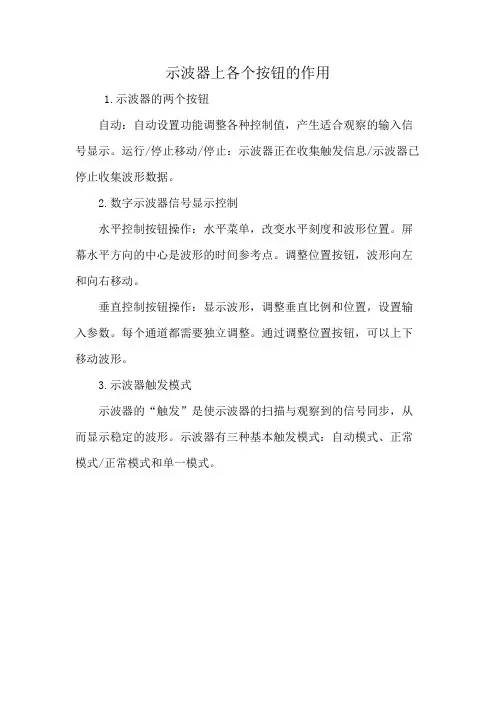

示波器上各个按钮的作用
1.示波器的两个按钮
自动：自动设置功能调整各种控制值，产生适合观察的输入信号显示。

运行/停止移动/停止：示波器正在收集触发信息/示波器已停止收集波形数据。

2.数字示波器信号显示控制
水平控制按钮操作：水平菜单，改变水平刻度和波形位置。

屏幕水平方向的中心是波形的时间参考点。

调整位置按钮，波形向左和向右移动。

垂直控制按钮操作：显示波形，调整垂直比例和位置，设置输入参数。

每个通道都需要独立调整。

通过调整位置按钮，可以上下移动波形。

3.示波器触发模式
示波器的“触发”是使示波器的扫描与观察到的信号同步，从而显示稳定的波形。

示波器有三种基本触发模式：自动模式、正常模式/正常模式和单一模式。

Tektronix_TDS2002C_数字存储示波器基本操作使用说明Tektronix TDS2002C 数字存储示波器基本操作使用说明一、示波器前面板主要按钮功能说明:1、Autorange(自动量程): 显示“自动量程”菜单，并激活或禁用自动量程功能。

自动量程激活时，相邻的LED 变亮。

2、Save/Recall(保存/调出): 显示设置和波形的Save/Recall(保存/调出)菜单。

3、Measure(测量): 显示“自动测量”菜单。

4、Acquire(采集): 显示Acquire (采集)菜单。

5、Ref(参考): 显示Reference Menu(参考波形)以快速显示或隐藏存储在示波器非易失性存储器中的参考波形。

6、Utility(辅助功能): 显示Utility(辅助功能)菜单。

7、Cursor(光标): 显示Cursor(光标)菜单。

离开Cursor(光标)菜单后，光标保持可见(除非“类型”选项设置为“关闭”)，但不可调整。

Display(显示): 显示Display(显示)菜单。

8、9、Help(帮助): 显示Help(帮助)菜单。

10、Default Setup(默认设置): 调出出厂时设置。

11、AutoSet(自动设置): 每次按“自动设置”按钮，自动设置功能都会获得显示稳定的波形。

它可以自动调整垂直刻度、水平刻度和触发设置。

自动设置也可在刻度区域显示几个自动测量结果，这取决于信号类型。

12、Single(单次): (单次序列)采集单个波形，然后停止。

二、示波器显示屏中显示各参数含义说明:11. 显示图标表示获取方式。

采样方式峰值检测方式平均值方式2. 触发状态显示如下:示波器正在采集预触发数据。

在此状态下忽略所有触发。

示波器已采集所有预触发数据并准备接受触发。

示波器已发现一个触发，并正在采集触发后的数据。

示波器已停止采集波形数据。

示波器已经完成“单次序列”采集。

示波器处于自动方式并在无触发状态下采集波形。

数字示波器操作数字示波器面板数字示波器面板功能说明显示说明编号 名称说明1 波形 图中所括1、2、3、4为四个信道的信号波形 Cha nn el1:琥珀色Cha nn el2:蓝色2 电池状态3 远程控制的连 接状态4 显示日期 如图：28-Apr ' 06 00 : 245 触发状态 Auto （自动）Trig?（找不到触发） Stop （停止触发）6 撷取状态有二种：Normal （正常模式）Peak Detect （峰值侦测模式 ）Average （平均模式）7 功能键 屏幕上显示的这些是通过 F1-F5调节的 8 触发水平指示 9触发频率计数器如图：所选择信道输入信号的频率 CH1 <20Hz10 触发状态 如图：EDGE 11 时间刻度如图：M250us12 信道状态如图：CH1 ,直流，500mV ; CH2 , ................简要的按键使用方法说明撷取和光标设置量测信号撷取模式 Acquire F1~F4自动设定刻Auto SetSamplirig 500EDGE2Real Time Mem Leng1011Normalrr^ACQUIREF05A型数字合成函数发生器/计数器前面板介绍仪器启动：按下面板上的电源按钮，电源接通。

先闪烁显示 "WELCOMED 秒，再闪 烁显示仪器型号例如"F05A-DDS"1秒。

之后根据系统功能中开机状态设置，进入 "点频“功能状态，波形显示区显 示当前波形“〜“，频率为10.00000000 KHz ;或者进入上次关 机前的状态。

数字输入键键名 主功能 第二功能键名 主功能 第二功能 0 输入数字0Shift 。

进入 A 通道7输入数字7进入点频 Shift 7进入点频状态 1 输入数字1无 8 输入数字8复位仪器 Shift 8系统复 位到初始状态2 输入数字2无9输入数字9 Shift9进入系 统3 输入数字3无•输入小数点 Shift •进入 B 通道4 输入数字4 无? 输入负号 无5输入数字5无?闪烁数字左移*shift?选择脉冲 波6输入数字6无?闪烁数字右移** shif ?选择 ARB 波形* :输入数字未输入单位时：按下此键，删除当前数字的最低位数字，可用来修改当前输错的数字。

B A
T
V1
V3
18V ~220V
V4
FU
V2
表2—13
R1
+
C1 + C2
V6 R2
V7
V5
R3 V8
RP R4
C
图2—23 串联可调稳压 + UO 电源电路
C3
点的位置 A
有电容C1时各点的波形 波形形状
点的位置 A
断开电容C1时各点的波形 波形形状
B
B
C
C
2022/12/17
！
返任务三
实训 用示波器检测各种波形
1、显示部分 辉—波面顺变度聚旋—节显清使晰电—源后表工—标示标不度器积时亮减—焦钮，示晰显。—用源开，明作尺波刻同旋屏的针，弱二旋可的的示仪调以开关指仪状亮器度色钮幕平转反直者钮以光小的器整调关，示器态度屏的别上均动之至配和是点圆波总和节接灯进。旋幕亮单亮辉则消。合辅屏变点形电改示通亮入位度度辉失钮上度调助幕为，清变，。坐和
2022/12/17
图2—22 SR8型双踪示波器面板布置图
！返任Βιβλιοθήκη 三2、Y轴系统知识 双综示波器
内V触极/显发d性i示YvYB微方A开调开式关开关选—关—择——开内—按关触垂下—发直时—源输显对选入示于择灵Y双开A敏综通关度示道，开波的按关器输下及，入时微通信作调常号单开有波综关5形显种，，示方表拉，式示出拉，屏时出即幕显时上示可Y倒比轴想较方的两向Y信每A号一通的小道时信
选择点击播放视频（1 2 3）
2022/12/17
！
示波器的使用
读一读
知识 双综示波器
做一做
实训 用示波器检测各种波形
2022/12/17

模拟示波器使用方法：出自《手机维修使用仪器》模拟示波器控制键介绍：1.示波管系统电源（POWER）：示波器的主电源开关，当按下此开关时，开关旁的指示灯亮，表示主电源已接通。

亮度（INTEN）：控制光点和扫描线的亮度。

聚焦（FOUCS）：调节该旋钮可以使扫描线达到最清晰。

光迹旋转（TRACEROTATION）：用来调整水平扫描线，使之平行于刻度线。

2.垂直偏转系统CH1（X）：Y1的垂直输入端，在X-Y工作时为X轴输入端。

CH2（Y）：Y2的垂直输入端，在X-Y工作时为Y轴输入端。

AC-GND-DC：输入信号与垂直放大器连接方式的选择开关。

置AC时为交流耦合；置GND垂直放大器的输入端接地，输入端断开；置DC时为直流耦合。

垂直衰减开关（VOLTS/DIV）：调节垂直偏转灵敏度从5mv/div～5v/div，分十档可调。

垂直微调（VARIABLE）：此旋钮是Y轴灵敏度的微调旋钮，可以连续调节输入信号增益，当此旋钮以逆时针转到满度时，其变化范围大于2.5倍，当顺时针旋钮满度转到“校准”位置上，按垂直衰减开关旋钮所指的标称读取被测信号的幅度值。

衰减平衡调试（DC BAL）：这两个用于衰减器的平衡调试。

垂直位移（POSITION）：调节光迹在屏幕上的垂直位置。

垂直方式：选择CH1与CH2放大器的工作模式，CH1或CH2指通道1或通道2单独显示；DUAL指两个通道同时显示；ADD是指显示两个通道的代数和（CH1+CH2），按下CH2INV按饼干，为代数差（CH1-CHI2）。

通道交替显示与断续显示（ALT/CHOP）：在双踪显示下时，放开此键，表示通道1与通道2交替显示（通常用于扫描速度较快的情况下）；当按下此键时，通道1与通道2同时断续显示（通常用于扫描速度较慢的情况下）。

通道2的反向（CH2 INV）：通道2的信号反向，当此键按下时，通道2的信号以及通道2的触发信号同时反向。

3.触发系统外触发输入端子（TRIG IN）：用于外部触发信号，当使用该功能时，触发源选择（SOURCE）应设置在EXT的位置上。

示波器各按钮作用一、常见示波器面板功能键、钮的标示及作用1.POWER（电源开关）：接通或关断整机输入电源。

2.FOCUS（聚焦）和ASTIG（辅助聚焦）：常为套轴电位器，用于调整波形的清晰度。

3.ROTATION（扫描轨迹旋转控制）：调整此旋钮可以使光迹和座标水平线平行。

4.ILLUM（坐标刻度照明）：用于照亮内刻度坐标。

5.A/BINTEN（A/B亮度控制）：通常为套轴电位器，作用是调节A和B扫描光迹的亮度。

6.CAL0.5Vp-p（校正信号输出）：提供0.5Vp-p且从0电平开始的正向方波电压，用于校正示波器。

7.VOLTS/div（电压量程选择）：通常电压量程和幅度微调为套轴电位器，外调节旋钮是电压量程选择，转动此旋钮以改变电压量程；中间带开关的电位器为电压量程微调，顺时针旋到底为校正位置，逆时针调节，波形幅度，变化范围在电压/格两档之间。

8.CH1和CH2（输入信号插座）：为示波器提供输入信号。

9.ACGNDDC（输入耦合开关）：用于选择输入信号的耦合方式。

10.GRIGSEL（内同步选择）：按下此键，以CH1和CH2分别作为内同步信号源。

11.CH POL（信号倒相）：按下此键，输入信号倒相180°。

12.VERTICAL MODE（垂直工作方式选择）：分别按下CH1、CH2、ALT、COHP、ADD、X-Y键，屏幕显示依次为CH1、CH2、CH1和CH2交替、CH1和CH2断续、CH1和CH2代数和、CH1垂直/CH2水平等方式。

13.POSITION（位移调节）：调节CH1和CH2输入信号0电平在屏幕的起始位置。

14.UNCAL（不校正指示）：当CH1和CH2电压量程微调不在校正位置时，对应的不校正指示灯点亮。

15.TIME（扫描时间调整）：外旋钮调节A扫描速度，内旋钮调节B扫描速度。

16.B.VAR、TRACE SEP（B扫描微调和A/B扫描轨迹分离）：一般情况下，涂有红色的旋钮为B扫描微调，提供连续可变的非校正B扫描速度。
