特高压安全施工

特高压输电线路工程施工安全质量管理探究 冷雪峰

摘要：作为电力系统的重要组成部分，特高压输电线路工程的施工难度较高，危险系数较大，稍有不慎就有可能引发安全事故，酿成的经济损失将不可估量，因此加强施工管理工作，将各类风险隐患扼杀在萌芽之中，这一点尤为必要。本文将对特高压输电线路工程建设的必要性加以探讨和分析，并提出施工安全质量管理的有效措施，以期全面提高工程质量，最大限度的防范安全事故的发生，从而为电力系统的稳定可靠运行奠定坚实的基础。

关键词：特高压；输电线路工程；施工安全；质量管理

引言：现阶段，人们对电力产品的依赖性越来越强，用电量也达到了一个全新的高度，这给电力系统带来了沉重的压力，为了保证电力传输的持续性和稳定性，电力工程在全国各地如火如荼的开展，其中特高压输电线路工程占据着庞大比例，其施工质量也引起了社会各界人士的广泛关注。质量管理和安全管理一直是工程管理的重中之重，做好这两项管理工作，意味着特高压输电线路工程成功了一半，下面将对相关管理要点加以阐述，以供参考和借鉴。

一、特高压输电线路工程建设的必要性

从当前我国电力能源的分布情况来看，各个地区电力生产能力和用电量有着显著的差异，部分地区虽然电力能源丰富，但是用电量较小，还有一些地区则恰恰相反，这就造成了能源浪费现象十分严重，大大阻碍了电力行业的发展步伐。对此，必须重视电力能源的远距离传输，通过建设特高压输电线路工程，实现西电东送以及南北互动，确保电力能源得到科学合理的分配和使用，不仅能够极大的节约电力传输成本，而且电力系统的运行也会更加趋于稳定，符合新时期电力行业的发展需要，为我国社会主义经济的可持续发展注入了新的生机和活力。

二、强化特高压输电线路工程建设安全管理的策略

1、强化工程施工安全质量管理的管理责任

督促施工承包商按投标文件承诺任命施工项目经理等管理人员，并且项目管理人员必须由施工承包商责任心强、业务素质高的人员担任。落实岗位责任制，每个管理人员都有其专属职责，以便在出现问题时能够迅速找到责任人究责，将损失控制在最小范围内，保证工程效益。除此之外，监理人员也要积极参与到特高压输电线路工程的监管工作中，加强对施工人员的管理，发现违规操作要立即指出并纠正，进而提高监督效果。

特高压变电站电气施工图纸审查要点

1. 前言

施工图纸是施工和验收的主要依据之一。为使验收人员充分领会设计意图、熟悉设计内容、正确对施工进行旁站监督和验收，确保施工质量，必须在开工前进行图纸审查。对于施工图中的差错和不合理部分，应尽快解决，保证工程顺利进行。

2. 施工图纸审查的重点是：

a）施工图纸与设备、原材料的技术要求是否一致。

b）施工的主要技术方案与设计是否相适应。

c）图纸表达深度能否满足施工需要。

d）构件划分和加工要求是否符合施工能力。

e）扩建工程的新老站及新老系统之间的衔接是否吻合，施工过渡是否可能。除按图面检查外，还应按现场实际情况校核。

f）各专业之间设计是否协调。如设备外形尺寸与基础设计尺寸、土建和电气对建（构）筑物预留孔洞及埋件的设计是否吻合，设备与系统连接部位、管线之间、电气之间相关设计等是否吻合。

g）设计采用的四新（新材料、新设备、新工艺、新技术）在施工技术、机具和物资供应上有无困难。

h）施工图之间和总分图之间、总分尺寸之间有无矛盾。

i）能否满足生产运行对安全、经济的要求和检修作业的合理需要。

J）设备布置及构件尺寸能否满足其运输及吊装要求。

k）设计能否满足设备和系统的启动调试要求。 1）材料表中给出的数量和材质以及尺寸与图面表示是否相符。

m）补充图例符号及主要设备表应注明主要设备名称、型号、规格、单位、数量。

3. 施工图纸电气部分审查

3.1电气一次设备

3.1.1、对于主变压器、高压电抗器中性点接地部位应按绝缘等级增加防护措施。

3.1.2、设备预埋件及构支架预留螺栓孔应与设备固定螺栓规格相匹配。

3.1.3、对随设备支柱一体加工的隔离开关机构箱固定基座误差提出要求，以保证隔离开关垂直拉杆的垂直度。

3.1.4、电抗器室（BOX-IN）母线支柱瓷瓶爬电比距应满足该地区污秽等级的爬距要求。防雨、驱潮、观测设施应能满足运维要求。

3.1.5、各构件建成尺寸应能满足安规中设备不停电时的安全距离之相关要求。

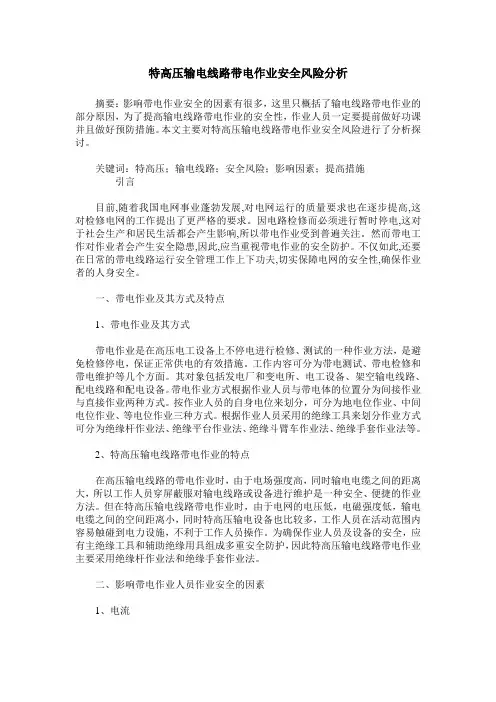

特高压输电线路带电作业安全风险分析

摘要：影响带电作业安全的因素有很多，这里只概括了输电线路带电作业的部分原因，为了提高输电线路带电作业的安全性，作业人员一定要提前做好功课并且做好预防措施。本文主要对特高压输电线路带电作业安全风险进行了分析探讨。

关键词：特高压；输电线路；安全风险；影响因素；提高措施

引言

目前,随着我国电网事业蓬勃发展,对电网运行的质量要求也在逐步提高,这对检修电网的工作提出了更严格的要求。因电路检修而必须进行暂时停电,这对于社会生产和居民生活都会产生影响,所以带电作业受到普遍关注。然而带电工作对作业者会产生安全隐患,因此,应当重视带电作业的安全防护。不仅如此,还要在日常的带电线路运行安全管理工作上下功夫,切实保障电网的安全性,确保作业者的人身安全。

一、带电作业及其方式及特点

1、带电作业及其方式

带电作业是在高压电工设备上不停电进行检修、测试的一种作业方法，是避免检修停电，保证正常供电的有效措施。工作内容可分为带电测试、带电检修和带电维护等几个方面。其对象包括发电厂和变电所、电工设备、架空输电线路、配电线路和配电设备。带电作业方式根据作业人员与带电体的位置分为间接作业与直接作业两种方式。按作业人员的自身电位来划分，可分为地电位作业、中间电位作业、等电位作业三种方式。根据作业人员采用的绝缘工具来划分作业方式可分为绝缘杆作业法、绝缘平台作业法、绝缘斗臂车作业法、绝缘手套作业法等。

2、特高压输电线路带电作业的特点

在高压输电线路的带电作业时，由于电场强度高，同时输电电缆之间的距离大，所以工作人员穿屏蔽服对输电线路或设备进行维护是一种安全、便捷的作业方法。但在特高压输电线路带电作业时，由于电网的电压低，电磁强度低，输电电缆之间的空间距离小，同时特高压输电设备也比较多，工作人员在活动范围内容易触碰到电力设施，不利于工作人员操作。为确保作业人员及设备的安全，应有主绝缘工具和辅助绝缘用具组成多重安全防护，因此特高压输电线路带电作业主要采用绝缘杆作业法和绝缘手套作业法。

特高压输电线路跨越高速公路施工方案要点

Summary：在我国电力事业不断发展的过程中，对于输电线路的建设有了更高的要求。在本文中，笔者对特高压输电线路跨越高速公路施工方案要点进行了一定的研究。在实际输电线路施工中，需要对跨越高速公路的实际情况做好调查分析，全面结合实际施工要求制定方案，并在具体施工当中认真落实方案，保证工程建设效果。

Keys：特高压输电线路；跨越高速公路；施工方案

1现阶段超高压输电线路架设的基本特点

到目前为止，我国不断地引进较为先进的输电技术，促进了电力行业的不断进步和发展。此外，我国逐渐将超高压电输电线路引用到输电系统中，并形成了较为清晰的大电网形式。相对于传统的输电系统，超高压输电线路有着较为明显的优势。1）在输配电设备中，在电网电容器或者电网变压器等多个方面所采用的材料基本上都是以绿色环保节能为主，这样可以降低电能的损耗，从而有利于输电效率的提高。2）电力施工人员在施工时对绝缘方面的要求比较高，他们一般会选择防振性好、构造严密、较为简单的操作以及具有高质量的系统[1]。3）施工人员在架空或者输电线路方面，主要是根据具体施工的实际情况采取多样化的技术和方式，从而有利于帮助电力线环节对通信线路造成的影响。4）在输电线线路塔上，所使用的线路杆塔主要包括：转角塔、双回路鼓型塔以及悬垂直转角塔等，能够在保证施工质量的前提下最大化地降低施工成本，适当地减少施工周期。5）在设计超高压输电线路回路时，电力施工人员为了帮助企业降低生产成本，多会采用较为多样化的方式设计回路。

2工程背景

我国南部城市某特高压输电线路工程，须跨越当地一条高速公路，跨越里程（321+100）m，路基同公路护网间距离为14m，跨越交叉角54°，工程线路方向为南北向，高速公路为东西向。跨越地线、档导不得存在接头。施工时间方面，需要根据公路批复时间进行施工，封网、拆网各需要1h。在封网初期，需要对初级引绳进行展放，在拆网最后阶段对初级引绳进行回收时，需要对交通进行暂时的封锁。
