显微镜的使用及绘图

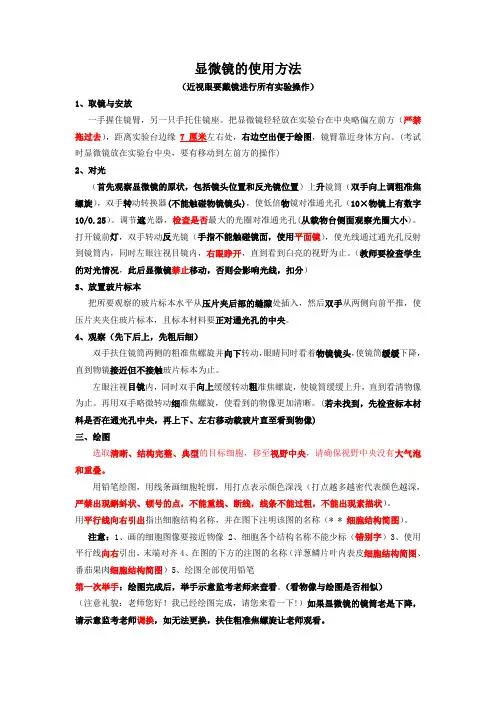

显微镜的使用方法（近视眼要戴镜进行所有实验操作）1、取镜与安放一手握住镜臂，另一只手托住镜座。

把显微镜轻轻放在实验台在中央略偏左前方（严禁拖过去），距离实验台边缘7厘米左右处，右边空出便于绘图，镜臂靠近身体方向。

(考试时显微镜放在实验台中央，要有移动到左前方的操作)2、对光（首先观察显微镜的原状，包括镜头位置和反光镜位置）上升镜筒（双手向上调粗准焦螺旋），双手转动转换器(不能触碰物镜镜头)，使低倍物镜对准通光孔（10×物镜上有数字10/0.25）。

调节遮光器，检查是否最大的光圈对准通光孔(从载物台侧面观察光圈大小)。

打开镜前灯，双手转动反光镜（手指不能触碰镜面，使用平面镜），使光线通过通光孔反射到镜筒内，同时左眼注视目镜内，右眼睁开，直到看到白亮的视野为止。

（教师要检查学生的对光情况，此后显微镜禁止移动，否则会影响光线，扣分）3、放置玻片标本把所要观察的玻片标本水平从压片夹后部的缝隙处插入，然后双手从两侧向前平推，使压片夹夹住玻片标本，且标本材料要正对通光孔的中央。

4、观察（先下后上，先粗后细）双手扶住镜筒两侧的粗准焦螺旋并向下转动，眼睛同时看着物镜镜头，使镜筒缓缓下降，直到物镜接近但不接触玻片标本为止。

左眼注视目镜内，同时双手向上缓缓转动粗准焦螺旋，使镜筒缓缓上升，直到看清物像为止。

再用双手略微转动细准焦螺旋，使看到的物像更加清晰。

(若未找到，先检查标本材料是否在通光孔中央，再上下、左右移动载玻片直至看到物像)三、绘图选取清晰、结构完整、典型的目标细胞，移至视野中央，请确保视野中央没有大气泡和重叠。

用铅笔绘图，用线条画细胞轮廓，用打点表示颜色深浅（打点越多越密代表颜色越深，严禁出现蝌蚪状、顿号的点，不能重线、断线，线条不能过粗，不能出现素描状）。

用平行线向右引出指出细胞结构名称，并在图下注明该图的名称（* * 细胞结构简图）。

注意：1、画的细胞图像要接近物像2、细胞各个结构名称不能少标（错别字）3、使用平行线向右引出，末端对齐4、在图的下方的注图的名称（洋葱鳞片叶内表皮细胞结构简图、番茄果肉细胞结构简图）5、绘图全部使用铅笔第一次举手：绘图完成后，举手示意监考老师来查看。

显微镜的使用方法-CAL-FENGHAI.-(YICAI)-Company One1显微镜的使用方法：1、实验时要把显微镜放在座前桌面上稍偏左的位置，镜座应距桌沿 6～7 cm左右。

2、打开光源开关，调节光强到合适大小。

3、转动物镜转换器，使低倍镜头正对载物台上的通光孔。

先把镜头调节至距载物台1～2cm左右处，然后用左眼注视目镜内，接着调节聚光器的高度，把孔径光阑调至最大，使光线通过聚光器入射到镜筒内，这时视野内呈明亮的状态。

4、将所要观察的玻片放在载物台上，使玻片中被观察的部分位于通光孔的正中央，然后用标本夹夹好载玻片。

5、先用低倍镜观察（物镜10X、目镜10X）。

观察之前，先转动粗动调焦手轮，使载物台上升，物镜逐渐接近玻片。

需要注意，不能使物镜触及玻片，以防镜头将玻片压碎。

然后，左眼注视目镜内，同时右眼不要闭合（要养成睁开双眼用显微镜进行观察的习惯，以便在观察的同时能用右眼看着绘图），并转动粗动调焦手轮，使载物台慢慢下降，不久即可看到玻片中材料的放大物像。

6、如果在视野内看到的物像不符合实验要求（物像偏离视野），可慢慢调节载物台移动手柄。

调节时应注意玻片移动的方向与视野中看到的物像移动的方向正好相反。

如果物像不甚清晰，可以调节微动调焦手轮，直至物像清晰为止。

7、如果进一步使用高倍物镜观察，应在转换高倍物镜之前，把物像中需要放大观察的部分移至视野中央（将低倍物镜转换成高倍物镜观察时，视野中的物像范围缩小了很多）。

一般具有正常功能的显微镜，低倍物镜和高倍物镜基本齐焦，在用低倍物镜观察清晰时，换高倍物镜应可以见到物像，但物像不一定很清晰，可以转动微动调焦手轮进行调节。

8、在转换高倍物镜并且看清物像之后，可以根据需要调节孔径光阑的大小或聚光器的高低，使光线符合要求（一般将低倍物镜换成高倍物镜观察时，视野要稍变暗一些，所以需要调节光线强弱）。

9、观察完毕应先将物镜镜头从通光孔处移开，然后将孔径光阑调至最大，再将载物台缓缓落下，并检查零件有无损伤，特别要注意检查物镜是否沾水沾油，如沾了水或油要用镜头纸擦净，检查处理完毕后即可铺上防尘布。

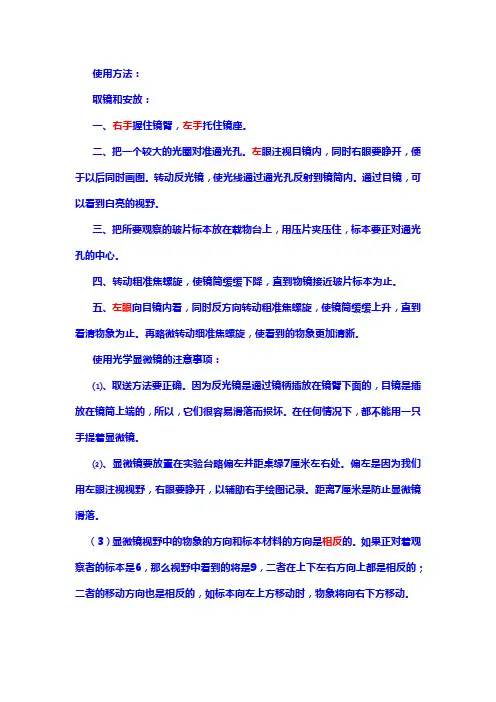

使用方法：
取镜和安放：
一、右手握住镜臂，左手托住镜座。

二、把一个较大的光圈对准通光孔。

左眼注视目镜内，同时右眼要睁开，便于以后同时画图。

转动反光镜，使光线通过通光孔反射到镜筒内。

通过目镜，可以看到白亮的视野。

三、把所要观察的玻片标本放在载物台上，用压片夹压住，标本要正对通光孔的中心。

四、转动粗准焦螺旋，使镜筒缓缓下降，直到物镜接近玻片标本为止。

五、左眼向目镜内看，同时反方向转动粗准焦螺旋，使镜筒缓缓上升，直到看清物象为止。

再略微转动细准焦螺旋，使看到的物象更加清晰。

使用光学显微镜的注意事项：
⑴、取送方法要正确。

因为反光镜是通过镜柄插放在镜臂下面的，目镜是插放在镜筒上端的，所以，它们很容易滑落而损坏。

在任何情况下，都不能用一只手提着显微镜。

⑵、显微镜要放置在实验台略偏左并距桌缘7厘米左右处。

偏左是因为我们用左眼注视视野，右眼要睁开，以辅助右手绘图记录。

距离7厘米是防止显微镜滑落。

（3）显微镜视野中的物象的方向和标本材料的方向是相反的。

如果正对着观察者的标本是6，那么视野中看到的将是9，二者在上下左右方向上都是相反的；二者的移动方向也是相反的，如标本向左上方移动时，物象将向右下方移动。

实验一普通光学显微镜的使用与生物绘图【目的要求】1. 了解显微镜的构造和各部分的性能，学习并掌握正确的使用技术和保养措施；2. 学会制作临时装片、徒手切片的方法。

3．学会绘制生物图。

【材料和用品】显微镜、微藻培养液【实验内容与方法】（一）普通光学显微镜的基本构造、使用方法及保护1、显微镜的基本结构显微镜构造很复杂，种类很多，但基本结构是由机械和光学两大部分构成，现分述如下：1.1 机械部分它是为光学部分服务的部件，包括以下六部分：(1) 镜座：显微镜最下面呈马蹄形或圆形的部分，起稳定和支持显微镜作用。

(2) 镜柱：直立于镜座上的短柱，支持显微镜的其它部分。

(3) 镜臂：弯曲成马蹄形的部分，便于手持，下端与镜柱相连接的地方有一个倾斜关节，可使镜臂倾斜，便于观察。

(4) 载物台：自镜臂下端向前伸出，放置标本用的平台，其中央有一个园孔，叫通光孔。

台上有一移动器（老式的左右各有一个压片夹），用以固定和移动标本。

(5) 镜筒：和镜臂上方连接的园筒部分。

有的显微镜镜筒内有一抽管，可适当抽长，一般长度是160-170mm。

镜筒上端装有目镜，下端有一个可转动的园盘，叫物镜转换器（或叫物镜旋转盘），其上装有2-4 个物镜。

(6) 调焦器：为镜壁上两种可转动的螺旋，一大一小，能使镜筒上下移动，调节焦距。

大的叫粗调焦器，升降镜筒较快，用于低倍镜对焦；小的叫细调焦器，升降镜筒较慢。

1.2 光学部分由接目镜、接物镜、反光镜、聚光器等四部件组成。

(1) 接目镜：装于镜筒上方，由两组透镜构成，接目镜的作用是把接物镜所形成的倒立实像再放大成为一个虚像。

接目镜上刻有5×，8×，10×，15×，25×等符号，表示放大倍数。

我们所观察到的标本的物像，其放大倍数是接物镜和接目镜放大倍数的乘积。

如接物镜是10×，接目镜是8×，其物像的放大倍数是10×8＝80 倍。

光学显微镜的使用方法（一)对光(1)镜检时身体要正对实验台，采取端正的姿态，调整两个目镜之间的距离与观测者瞳距相符，两眼自然睁开，同时左手调节焦距，使物像清晰并移动标本视野，右手记录、绘图。

将低倍物镜转至镜筒下方与镜筒成一直线。

镜检时载物台不可倾斜，因为当载物台倾斜时，液体或油易流出，既损坏了标本，又污染载物台，也影响检查结果。

(2)利用自然光源镜检时，最好用朝北的光源，不宜采用直射阳光；利用人工光源时，用日光灯的光源。

转动底部光源或拨动反光镜，调节视野亮度。

反光镜有平、凹两面，光源强时用平面，较暗时用凹面，需要强光时，将聚光器提高，光圈放大；需要弱光时，将聚光器降低，或光圈适当缩小。

(3)将待观察的标本置载物台上，载物台上有固定的装置固定标本(见图3)。

通过载物台调节旋钮将标本移至镜筒下方。

转动粗准焦螺旋使镜筒下降至物镜镜接近标本。

于转动粗准焦螺旋的同时，需俯身在镜旁仔细观察物镜与标本之间的距离。

(4)调节目镜之间距离，双眼分别于左、右目镜中观察，待双眼视野重合，同时左手转动粗准焦螺旋，使镜筒徐徐上升以调节焦距，使视野内的物像看到时即停，再调细准焦螺旋，至标本清晰为止。

(二)物镜的使用显微镜一般具有三个物镜，即低倍、高倍及油镜，固定于物镜转换盘孔中。

观察标本时，使用低倍物镜，此时，视野，标本较易查出，但放大倍数较小(一般放大100倍),较小的物体不易观察其结构。

高倍物镜放大的倍数(一般放大400倍),能观察微小的物体或结构。

油镜放大倍数可达1000倍，用来观察细菌。

(三)低倍、高倍、油镜头的识别(1)标明放大倍数10×、40 ×、100 x，或10/0.25、40/0.65、100/1.30。

(2)低倍镜最短，高倍镜较长，油镜最长。

(3)镜头前面的镜孔低倍镜最大，高倍镜，油镜最小。

(4)油镜头上常刻有黑色环圈，或“Oil"或“油”字(四)低倍镜换高倍镜的使用方法(1)光线对好后，捻转载物台调节旋钮寻找需要观察的标本。

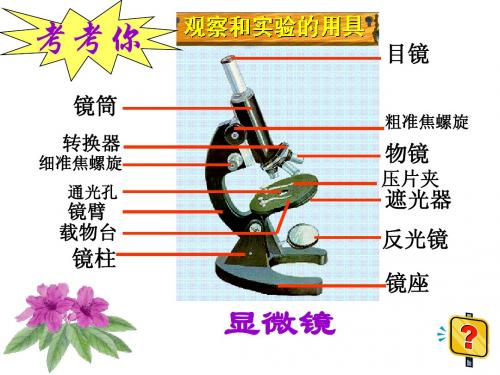

显微镜使用的基本常显微镜的使用专题（一）显微镜结构图：1.镜座：稳定镜身。

2.镜柱：支持镜柱以上的部分。

3.镜臂：握镜的部位。

4.载物台：放玻片标本的地方。

中央有通光孔，两旁各有一个压片夹，用于固定所观察的物体。

5.遮光器：上面有大小不等的圆孔，叫光圈。

每个光圈都可以对准通光孔。

光圈用来调节光线的强弱：6.大光圈：光线强，视野亮，当光线过弱需要强光时使用。

7.小光圈：光线弱，视野暗，当光线过强需要弱光时使用。

8.反光镜：可以转动，使光线通过通光孔反射上来。

其两面是不同的，包括平面镜和凹面镜。

平面镜：反射的光线较弱，当光线过强需要弱光时使用；凹面镜：反射的光线较强，当光线过弱需要强光时使用；一般情况下，光圈和反光镜配合使用，以确保所需要的最佳光线。

光线强用小光圈和平面镜；光线弱用大光圈和凹面镜。

9.镜筒：上端装目镜，下端有转换器，在转换器上装有物镜，后方有准焦螺旋。

10.目镜：直插式，长度和放大倍数成反比。

11.物镜：螺旋式，长度和放大倍数成正比。

（二）显微镜使用步骤：1.取镜和安放：右手握住镜臂，左手托住镜座，置于胸前，镜筒朝前，镜臂朝后，把显微镜放在自己左肩前方的实验台上，镜座后端距桌边五厘米左右。

2.对光：转动粗准焦螺旋，使镜筒缓缓上升，然后用拇指和中指转动转换器（切忌手持物镜移动），使低倍物镜对准通光孔（当转动听到碰叩声时，说明物镜光轴已对准镜筒中心）。

转动遮光器，使最大光圈对准通光孔，左眼向目镜内注视（右眼睁开），同时转动反光镜，将反光镜转向光源，使视野亮度均匀合适（看到一个明亮的视野）。

3.放置玻片标本：把所要观察的玻片标本放在载物台上，一定使有盖玻片的一面朝上（切不可放反），将所要观察的部位置于正对通光孔的中心，用压片夹压住。

4.使用低倍物镜观察：双手顺时针转动粗准焦螺旋，使镜筒缓缓下降，同时两眼从侧面注视物镜镜头，直到物镜接近玻片标本约2～3mm为止（注意不要让镜头与盖玻片接触，以免损坏镜头或标本片），然后左眼注视目镜内，同时反方向转动粗准焦螺旋，使镜筒缓缓上升，直到看清物象为止。

植物形态解剖学实验实验一显微镜的使用和生物绘图一、目的要求了解显微镜的构造和成像原理；掌握显微镜的使用方法，学习生物绘图的基本技术。

二、材料用品洋葱表皮细胞永久装片、显微镜、载玻片。

三、内容和方法（一）显微镜的构造和使用方法在植物学实验课中，经常需要使用光学显微镜，观察植物体内的各种结构。

因此，在实验课开始之前，必须先了解显微镜的构造和使用方法。

１、显微镜的构造显微镜的种类不尽相同，但目前使用的多是复式显微镜，其构造可以分为光学部分和机械部分（图1-1）。

光学部分：物镜、目镜、聚光镜、反光镜；机械部分：镜座、镜柱、倾斜关节、镜臂、镜筒、物镜、转换器、粗调节器、细调节器和载物台。

２、显微镜的成象原理光学显微镜是利用光学的成象原理观察植物体结构的。

显微镜的目镜和物镜各由若干透镜组成，但可看成是一个凸透镜。

（图1-2）３、显微镜的使用显微镜的使用主要包括二个方面：一是光度的调节，另一个是焦距的调节。

具体方法分叙于后。

（1）取镜和放镜取镜时应右手握住镜臂，左手平托镜座，保持镜体直立，不可歪斜，安放时，动作要轻。

一般应放在座位的左侧，距桌边５—６厘米处，以便观察。

（2）对光扭转转换器，使低倍镜对准载物台上的通光孔，打开聚光器的光圈，然后左眼对准接目镜注视，右眼睁开，用手翻转反光镜，是镜面向着光源，光强时用平面镜，光弱时用凹面镜。

并利用聚光器或虹彩光圈调节光的强度，使视野内的光线既均匀明亮，又不刺眼。

（3）放玻片将需观察的玻片标本，放在载物台上，用压片夹压住玻片二端，将玻片中的标本正对通光孔的中心。

（4）低倍镜使用观察任何标本，都必须先用低倍镜，因为低倍镜视野范围大，容易发现和确定需要观察的部位。

A、调整焦点使用低倍镜时，两眼从侧面注视物镜，旋转粗调节器。

使物镜停留在距离载物台约５毫米处。

接着用左眼在目镜中观察，同时按反时针方向，向后向内转动粗调节器，使镜筒缓缓上升，直到看到标本物象为止。

B、低倍镜的观察焦点调节好后，可根据需要移动玻片，把要观察的部分移动到最有利的位置上，找到物象后，还可以根据材料的厚薄，颜色，成象的反差强弱等情况进行调节，如视野太亮，可降低聚光器或缩小虹彩光圈，反之，则升高聚光器或放大虹彩光圈。

使用显微镜的7个步骤1安放：显微镜应放在体前偏左，镜筒在前镜臂在后的方向安放好。

2对光：用低倍镜、较大光圈(遮光器上调);眼看目镜，同时调节反光镜;使视野变得明亮。

3放片：观测对象必须正对物镜的孔，将玻片缠不好之后再调焦。

4调焦：先用低倍镜寻找物象，先降镜筒后升高镜筒，降低镜筒时要在侧面观察是否压片，升高镜筒时正对着目镜寻找物象。

把物像移到视野中心，换用高倍镜观察只调节细准焦螺旋，使物象变得清晰。

5观测：两眼睁开，用左眼观测，用右眼画图。

注意事项：1.必须熟练掌握并严格执行采用规程。

2.取送显微镜时一定要一手握住镜臂，另一手托住底座。

显微镜不能倾斜，以免目镜从镜筒上端滑出。

取送显微镜时要轻拿轻放。

1.实验时必须把显微镜放到桌面上，镜座应当距桌沿6～7cm左右，关上底光源控制器。

2.转动转换器，使低倍镜头正对载物台上的通光孔。

然后用双眼注视目镜内，调整光源强度，把聚光镜上升，把虹彩光圈调至最大，使光线反射到镜简内，这时视野内呈明亮的状态。

3.将所要观测的装片放到载物台上，并使被观测的部分坐落于通光孔的也已中央。

4.先用低倍镜观察(物镜10×、目镜10×)。

观察之前，先转动粗准焦螺旋，使载物台上升，使物镜逐渐接近切片。

需要注意，不能使物镜触及玻片，以防镜头将玻片压碎。

并转动粗准焦螺旋，使载物台慢慢下降，不久即可看到玻片中材料的放大物像。

5.如果在视野内看见的物像不合乎实验建议(物像偏移视野)，可以慢慢移动左右移动尺。

移动时应特别注意玻片移动的方向与视野中看见的物像移动的方向刚好恰好相反。

如果物像不甚准确，可以调节细准焦螺旋，直到物像准确年才。

6.如果进一步使用高倍物镜观察，应在转换高倍物镜之前，把物像中需要放大观察的部分移至视野中央(将低倍物镜转换成高倍物镜观察时，视野中的物像范围缩小了很多)。

一般具有正常功能的显微镜，低倍物镜和高倍物镜基本齐焦，在用低倍物镜观察清晰时，换高信物镜应该可以见到物像，但物像不一定很清晰，可以转动细准焦螺旋进行调节。

显微镜的使用方法1、实验时要把显微镜放在座前桌面上稍偏左的位置，镜座应距桌沿 6～7 cm左右。

2、打开光源开关，调节光强到合适大小。

3、转动物镜转换器，使低倍镜头正对载物台上的通光孔。

先把镜头调节至距载物台1～2cm左右处，然后用左眼注视目镜内，接着调节聚光器的高度，把孔径光阑调至最大，使光线通过聚光器入射到镜筒内，这时视野内呈明亮的状态。

4、将所要观察的玻片放在载物台上，使玻片中被观察的部分位于通光孔的正中央，然后用标本夹夹好载玻片。

5、先用低倍镜观察（物镜10X、目镜10X）。

观察之前，先转动粗动调焦手轮，使载物台上升，物镜逐渐接近玻片。

需要注意，不能使物镜触及玻片，以防镜头将玻片压碎。

然后，左眼注视目镜内，同时右眼不要闭合（要养成睁开双眼用显微镜进行观察的习惯，以便在观察的同时能用右眼看着绘图），并转动粗动调焦手轮，使载物台慢慢下降，不久即可看到玻片中材料的放大物像。

6、如果在视野内看到的物像不符合实验要求（物像偏离视野），可慢慢调节载物台移动手柄。

调节时应注意玻片移动的方向与视野中看到的物像移动的方向正好相反。

如果物像不甚清晰，可以调节微动调焦手轮，直至物像清晰为止。

7、如果进一步使用高倍物镜观察，应在转换高倍物镜之前，把物像中需要放大观察的部分移至视野中央（将低倍物镜转换成高倍物镜观察时，视野中的物像范围缩小了很多）。

一般具有正常功能的显微镜，低倍物镜和高倍物镜基本齐焦，在用低倍物镜观察清晰时，换高倍物镜应可以见到物像，但物像不一定很清晰，可以转动微动调焦手轮进行调节。

8、在转换高倍物镜并且看清物像之后，可以根据需要调节孔径光阑的大小或聚光器的高低，使光线符合要求（一般将低倍物镜换成高倍物镜观察时，视野要稍变暗一些，所以需要调节光线强弱）。

9、观察完毕应先将物镜镜头从通光孔处移开，然后将孔径光阑调至最大，再将载物台缓缓落下，并检查零件有无损伤。

一、使用方法1．观察前的准备（1）置显微镜于平稳的实验台上，镜座距实验台边沿约为一寸左右。

实验一光学显微镜的使用及植物绘图法一、目的与要求1、了解光学显微镜的结构和成像原理2、掌握光学显微镜的使用和保养方法3、学习植物绘图法二、材料和用品绘图用品（绘图纸、橡皮、HB或２H铅笔）显微镜、擦镜纸、纱布、二甲苯、蒸馏水、洋葱鳞叶表皮永久装片。

三、实验内容1、显微镜的结构与成像原理2、显微镜的使用与保养方法3、植物绘图方法四、实验方法与步骤1、显微镜的结构与成像原理显微镜的结构复式显微镜的结构较复杂，由两组以上的透镜所组成，其类型虽然很多，但基本结构和原理是相同的，在结构上分为机械部分和光学部分。

机械部分：显微镜的金属部分即为其机械部分，用于装置光学部分及其它用途，包括以下几部分：（1）镜座：镜座位于显微镜的最下方，是显微镜的底座，与桌面相接触，支持显微镜的全部重量，并使之平稳。

（2）镜臂：镜臂是搬取显微镜的执手，与镜筒、载物台及镜座相连接，分固定式和可倾斜式两种类型。

（3）镜筒：镜筒是镜臂前方的中空圆筒，呈倾斜状态，上端放置目镜，下端连接物镜转换器。

有的显微镜的镜筒与镜臂连接处有齿刻，通过调焦螺旋可以上下升降镜筒，也就是通过镜筒的升降来调焦的。

（4）物镜转换器：物镜转换器固定在镜筒下端的圆盘状结构，有3—4个物镜螺口，装置不同放大倍数的物镜。

旋转物镜转换器时，物镜可以一个换一个地转到正确的位置使用，转动时当听到一声轻微的响声，表示位置已对好。

（5）载物台：载物台又叫镜台或工作台，是位于镜臂前方的一个方形装置，为安放玻片标本用，其中心有一个通光孔，台上还装有安装玻片的夹。

（6）调焦装置：在镜臂上装有粗调焦螺旋（大的一对齿轮）和细调焦螺旋（小的一对齿轮），转动调焦螺旋可使镜筒或载物台上升或下降，从而调节物镜与标本间的距离，达到调焦的目的，使物像清晰。

粗调焦螺旋调节幅度大，用于低倍镜下调焦，细调焦螺旋调节幅度小，用于高倍镜下调焦。

光学部分：是由几组透镜彼此相隔一定的距离，由机械装置把它们连成一个整体，作用是利用光线使实验物体造成放大像。
