镀锌楼承板

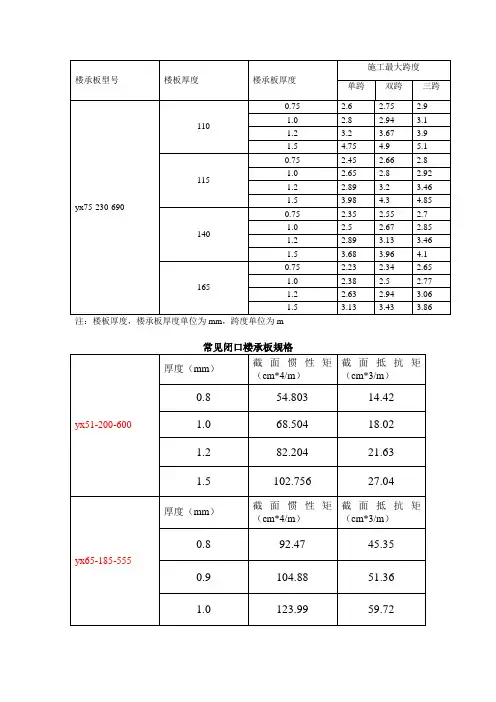

楼承板型号 楼板厚度 楼承板厚度 施工最大跨度

单跨 双跨 三跨

yx75-230-690 110 0.75 2.6 2.75 2.9

1.0 2.8 2.94 3.1

1.2 3.2 3.67 3.9

1.5 4.75 4.9 5.1

115 0.75 2.45 2.66 2.8

1.0 2.65 2.8 2.92

1.2 2.89 3.2

3.46

1.5 3.98 4.3 4.85

140 0.75 2.35 2.55 2.7

1.0 2.5 2.67 2.85

1.2 2.89 3.13 3.46

1.5 3.68 3.96 4.1

165 0.75 2.23 2.34 2.65

1.0 2.38 2.5 2.77

1.2 2.63 2.94 3.06

1.5 3.13 3.43 3.86

注：楼板厚度，楼承板厚度单位为mm，跨度单位为m

常见闭口楼承板规格

yx51-200-600 厚度（mm） 截面惯性矩（cm*4/m） 截面抵抗矩（cm*3/m）

0.8 54.803 14.42

1.0 68.504 18.02

1.2 82.204 21.63

1.5 102.756 27.04

yx65-185-555 厚度（mm） 截面惯性矩（cm*4/m） 截面抵抗矩（cm*3/m）

0.8 92.47 45.35

0.9 104.88 51.36

1.0 123.99 59.72 1.2 154.30 74.09

1.5 178.66 86.04

yx65-170-510 厚度 截面惯性矩（cm*4/m） 截面惯性矩（cm*4/m）

0.8 42.5 20.86

0.9 48.57 23.78

1.0 60.72 29.58

1.2 72.87 35.33

yx65-254-762 厚度（mm） 截面惯性矩（cm*4/m） 截面惯性矩（cm*4/m）

0.8 48.19 29.36

0.9 55.07 33.45

闭口楼承板（钢承板，建筑压型钢板）是采用镀锌板经辗压冷弯成型，其截面成V型、U型、梯形或类似这几种形状的波形，主要用作永久性模板，也可被选为其他用途。钢结构组合楼板、楼承板、钢承板、压型钢板、楼层板、钢楼承板、组合楼层板、镀锌钢承板、镀锌楼层板、镀锌楼承板、组合楼板、楼面钢承板、建筑压型钢板、组合楼板等。

板型图：

YXB48-200-600闭口楼承板参数

板型 展开宽度 板厚 截面惯性矩 载面抵抗矩

YXB48-200-600 1000 0.8 43.24 12.35

0.9 48.65 13.90

1.0 54.05 15.44

1.2 64.86 18.53

闭口楼承板是我公司最新引进的压型钢板新科技产品，是一种更为先进的复合楼承板系统，经实验证明比其他开口型楼承板系统更具强大的承载力和抗剪力。闭口肋形的特殊设计，让钢承板肋完全被混凝土裹护，如同现浇板里钢筋，从而能够最大限度的发挥钢-混凝土各自的特性，成功应用于受力配筋的楼承板系统中，并有极好的耐火性能。

闭口型楼承板产品特性

●强劲的混凝土握裹抗剪：钢承板和混凝土间非常优异的握裹抗剪，避免与混凝土滑脱现象；

●优越的组合楼板断面：闭口板具有更大的楼板有效高度和抵抗正弯矩的能力。

●绝佳的耐火性能：闭口式楼承板闭口肋形的特殊设计，耐火更佳；

●优越的悬吊系统：任由移动、拆除，或重新安装；

●施工简单、迅速：不需要任何堵头，不会产生漏浆现象，缩短施工工期；

●平整的板底外观：可以不需要再在板底吊顶；美观大方。

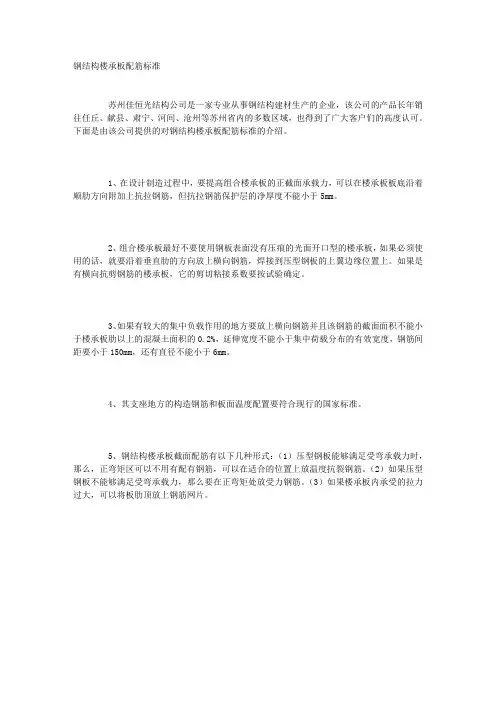

钢结构楼承板配筋标准

苏州佳恒光结构公司是一家专业从事钢结构建材生产的企业，该公司的产品长年销往任丘、献县、肃宁、河间、沧州等苏州省内的多数区域，也得到了广大客户们的高度认可。下面是由该公司提供的对钢结构楼承板配筋标准的介绍。

1、在设计制造过程中，要提高组合楼承板的正截面承载力，可以在楼承板板底沿着顺肋方向附加上抗拉钢筋，但抗拉钢筋保护层的净厚度不能小于5mm。

2、组合楼承板最好不要使用钢板表面没有压痕的光面开口型的楼承板，如果必须使用的话，就要沿着垂直肋的方向放上横向钢筋，焊接到压型钢板的上翼边缘位置上。如果是有横向抗剪钢筋的楼承板，它的剪切粘接系数要按试验确定。

3、如果有较大的集中负载作用的地方要放上横向钢筋并且该钢筋的截面面积不能小于楼承板肋以上的混凝土面积的0.2%，延伸宽度不能小于集中荷载分布的有效宽度，钢筋间距要小于150mm，还有直径不能小于6mm。

4、其支座地方的构造钢筋和板面温度配置要符合现行的国家标准。

5、钢结构楼承板截面配筋有以下几种形式：（1）压型钢板能够满足受弯承载力时，那么，正弯矩区可以不用有配有钢筋，可以在适合的位置上放温度抗裂钢筋。（2）如果压型钢板不能够满足受弯承载力，那么要在正弯矩处放受力钢筋。（3）如果楼承板内承受的拉力过大，可以将板肋顶放上钢筋网片。

开口型楼承板

YX76-344-688

板厚（mm） 压型板重量（kg/㎡） 截面惯性矩（cm4/m） 截面抵抗矩（cm3/m） 有效宽度（mm）

0.8 9.13 119.5 28.54

688 1.0 11.41 148.2 35.68

1.2 13.69 180.1

42.83

YX51-240-720

板厚（mm） 压型板重量（kg/㎡） 截面惯性矩（cm4/m） 截面抵抗矩（cm3/m） 有效宽度（mm）

0.8 8.72 51.64 16.56

720 1.0 10.9 64.55 20.70

1.2 13.08 77.5 24.82

YX35-125-750

板厚（mm） 压型板重量（kg/㎡） 截面惯性矩（cm4/m） 截面抵抗矩（cm3/m） 有效宽度（mm）

0.8 8.37 18.89 10.98

750 1.0 10.47 23.28 13.53

1.2 12.56 28.36

16.48

YX75-200-600

板厚（mm） 压型板重量（kg/㎡） 截面惯性矩（cm4/m） 截面抵抗矩（cm3/m） 有效宽度（mm）

0.8 10.45 127.5 33.34

600 1.0 13.08 158.2 41.69

1.2 15.7 190.1 50.04
