五轴联动数控机床旋转轴中心坐标的自动测量程序设计

数控五轴加工中心编程的方法及步骤小伙伴！今天咱们来唠唠数控五轴加工中心编程这个事儿。

一、了解加工零件。

咱得先好好看看要加工的零件长啥样。

就像认识新朋友，得知道它的轮廓、尺寸、精度要求这些。

你得清楚哪里是平面，哪里是曲面，有没有啥特殊的形状。

这就好比给零件做个全身检查，心里有数了，编程的时候才能有的放矢。

二、确定加工工艺。

这一步可重要啦。

要想清楚用啥刀具合适呢？大零件和小零件用的刀具可能就不一样。

还有切削的参数，就像炒菜放多少盐、多少油一样，切削速度、进给量、切削深度都得定好。

这得根据零件的材料来，要是硬邦邦的材料，那切削参数就得小心调整，不然刀具可能就受不了啦。

工艺路线也得规划好，先加工哪里，后加工哪里，就像规划旅行路线一样，得合理安排。

三、建立坐标系。

这个就像是给零件在加工中心里找个家。

确定一个原点，然后X、Y、Z轴就像房间的坐标一样，每个点都有自己的位置。

五轴加工中心还有两个旋转轴呢，这两个轴的坐标系也要确定好。

这就像给零件的每个部分都贴上了地址标签，加工的时候刀具才能准确找到地方。

四、编写程序。

现在就开始正儿八经写程序啦。

用那些编程代码，像G代码、M代码之类的。

比如说G00就是快速定位，让刀具快速跑到指定位置。

编写的时候要按照之前确定的加工工艺来。

如果有曲面的话，可能得用一些特殊的编程方法，像宏程序之类的。

这就像写作文，要按照一定的逻辑和规则来写，不能乱写一气。

五、模拟加工。

程序写好可别着急让加工中心干活。

先模拟一下，就像演习一样。

看看刀具的路径对不对，有没有可能撞到零件或者夹具。

要是模拟的时候发现问题，那就赶紧修改程序。

这就像出门前检查一下东西有没有带齐，发现没带钥匙还能及时补上。

六、实际加工。

经过前面的步骤，没问题啦，就可以让加工中心开始干活啦。

不过在加工的时候也不能完全不管，得盯着点。

万一有啥突发情况，像刀具磨损啦，还能及时处理。

数控五轴加工中心编程就是这么个事儿，看起来有点复杂，但是只要一步一步来，多实践，肯定能掌握的。

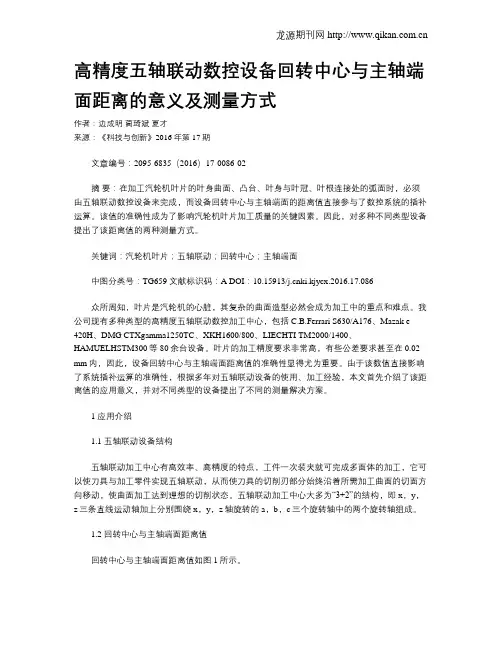

高精度五轴联动数控设备回转中心与主轴端面距离的意义及测量方式作者：边成明蔺琦斌夏才来源：《科技与创新》2016年第17期文章编号：2095-6835（2016）17-0086-02摘要：在加工汽轮机叶片的叶身曲面、凸台、叶身与叶冠、叶根连接处的弧面时，必须由五轴联动数控设备来完成，而设备回转中心与主轴端面的距离值直接参与了数控系统的插补运算。

该值的准确性成为了影响汽轮机叶片加工质量的关键因素。

因此，对多种不同类型设备提出了该距离值的两种测量方式。

关键词：汽轮机叶片；五轴联动；回转中心；主轴端面中图分类号：TG659 文献标识码：A DOI：10.15913/ki.kjycx.2016.17.086众所周知，叶片是汽轮机的心脏，其复杂的曲面造型必然会成为加工中的重点和难点。

我公司现有多种类型的高精度五轴联动数控加工中心，包括C.B.Ferrari S630/A176、Mazak e-420H、DMG CTXgamma1250TC、XKH1600/800、LIECHTI TM2000/1400、HAMUELHSTM300等80余台设备。

叶片的加工精度要求非常高，有些公差要求甚至在0.02 mm内，因此，设备回转中心与主轴端面距离值的准确性显得尤为重要。

由于该数值直接影响了系统插补运算的准确性，根据多年对五轴联动设备的使用、加工经验，本文首先介绍了该距离值的应用意义，并对不同类型的设备提出了不同的测量解决方案。

1 应用介绍1.1 五轴联动设备结构五轴联动加工中心有高效率、高精度的特点，工件一次装夹就可完成多面体的加工，它可以使刀具与加工零件实现五轴联动，从而使刀具的切削刃部分始终沿着所需加工曲面的切面方向移动，使曲面加工达到理想的切削状态。

五轴联动加工中心大多为“3+2”的结构，即x，y，z三条直线运动轴加上分别围绕x，y，z轴旋转的a，b，c三个旋转轴中的两个旋转轴组成。

1.2 回转中心与主轴端面距离值回转中心与主轴端面距离值如图1所示。

五轴机床及其应用领域五轴机床是一种具有五个工作轴的数控机床，分别为X、Y、Z三个线性轴和A、C 两个旋转轴。

其中，X、Y、Z轴分别代表机床的三个线性方向，而A、C轴则分别代表机床绕X轴和Z轴旋转的方向。

五轴机床具有较高的加工精度和加工效率，广泛应用于航空航天、汽车、模具等领域。

五轴机床的坐标变换原理是指通过一系列的坐标变换，将加工物体在机床坐标系下的坐标转换为工件在机床工作空间内的坐标，以实现精确的切削加工。

坐标变换原理是五轴机床能够实现复杂曲面加工的基础，下面将详细介绍与坐标变换原理相关的基本原理。

坐标系及坐标变换在五轴机床中，通常使用三个坐标系来描述加工物体的位置和姿态。

分别为机床坐标系（MCS）、工件坐标系（WCS）和刀具坐标系（TCS）。

其中，MCS是机床的固定坐标系，WCS是工件的坐标系，而TCS是刀具的坐标系。

机床坐标系（MCS）是机床固定不动的坐标系，由机床制造商定义。

它通常以机床的主轴中心为原点，X轴指向机床的前方，Y轴指向机床的左侧，Z轴指向机床的上方。

工件坐标系（WCS）是以被加工工件为参考的坐标系，它的原点和轴向可以根据加工需要进行定义。

工件坐标系的选择应能够最大程度地简化加工过程，使得刀具的运动轨迹能够与工件的几何形状相匹配。

刀具坐标系（TCS）是以刀具为参考的坐标系，它的原点和轴向通常与机床坐标系相同。

刀具坐标系的选择应能够方便地描述刀具的位置和姿态，并且与工件坐标系之间的转换关系简单明了。

坐标变换是将工件坐标系（WCS）中的坐标转换为机床坐标系（MCS）中的坐标的过程。

坐标变换通常包括平移变换和旋转变换两个部分。

平移变换将工件坐标系的原点从工件的某一特定点移动到机床坐标系的原点，而旋转变换则是将工件坐标系沿着某一特定轴旋转到与机床坐标系重合。

平移变换平移变换是将工件坐标系（WCS）中的坐标转换为机床坐标系（MCS）中的坐标的一种基本变换方式。

平移变换通过将工件坐标系的原点从工件的某一特定点移动到机床坐标系的原点来实现。
