碎石垫层技术交底书

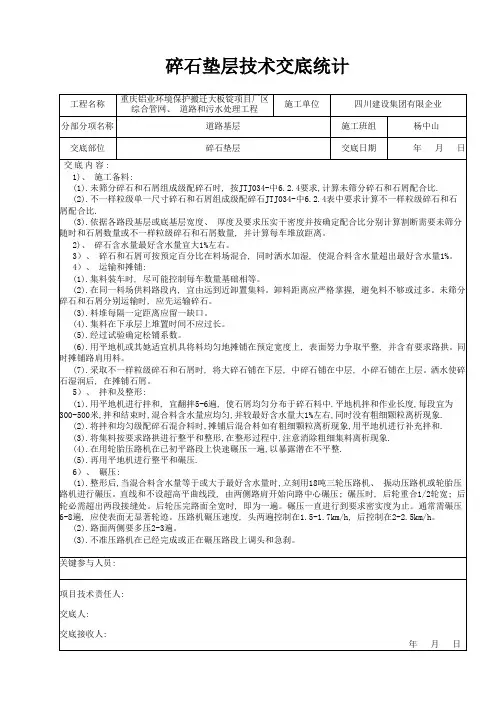

碎石垫层技术交底统计

工程名称 重庆铝业环境保护搬迁大板锭项目厂区综合管网、 道路和污水处理工程 施工单位 四川建设集团有限企业

分部分项名称 道路基层 施工班组 杨中山

交底部位 碎石垫层 交底日期 年 月 日

交底内容:

1)、 施工备料:

(1).未筛分碎石和石屑组成级配碎石时, 按JTJ034-中6.2.4要求,计算未筛分碎石和石屑配合比.

(2).不一样粒级单一尺寸碎石和石屑组成级配碎石JTJ034-中6.2.4表中要求计算不一样粒级碎石和石屑配合比.

(3).依据各路段基层或底基层宽度、 厚度及要求压实干密度并按确定配合比分别计算割断需要未筛分随时和石屑数量或不一样粒级碎石和石屑数量, 并计算每车堆放距离。

2)、 碎石含水量最好含水量宜大1%左右。

3）、 碎石和石屑可按预定百分比在料场混合, 同时洒水加湿, 使混合料含水量超出最好含水量1%。

4）、 运输和摊铺:

(1).集料装车时, 尽可能控制每车数量基础相等。

(2).在同一料场供料路段内, 宜由远到近卸置集料。卸料距离应严格掌握, 避免料不够或过多。未筛分碎石和石屑分别运输时, 应先运输碎石。

(3).料堆每隔一定距离应留一缺口。

(4).集料在下承层上堆置时间不应过长。

(5).经过试验确定松铺系数。

(6).用平地机或其她适宜机具将料均匀地摊铺在预定宽度上, 表面努力争取平整, 并含有要求路拱。同时摊铺路肩用料。

(7).采取不一样粒级碎石和石屑时, 将大碎石铺在下层, 中碎石铺在中层, 小碎石铺在上层。洒水使碎石湿润后, 在摊铺石屑。

5）、 拌和及整形:

(1).用平地机进行拌和, 宜翻拌5-6遍, 使石屑均匀分布于碎石料中.平地机拌和作业长度,每段宜为300-500米,拌和结束时,混合料含水量应均匀,并较最好含水量大1%左右,同时没有粗细颗粒离析现象.

(2).将拌和均匀级配碎石混合料时,摊铺后混合料如有粗细颗粒离析现象,用平地机进行补充拌和.

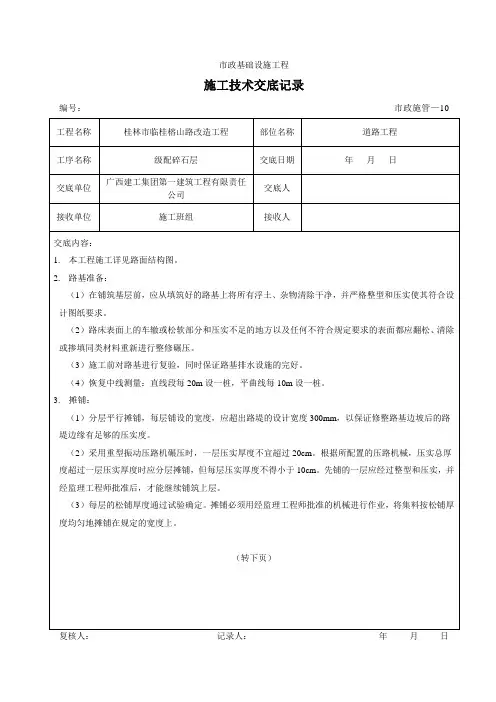

市政基础设施工程

施工技术交底记录

编号： 市政施管—10

工程名称 桂林市临桂榕山路改造工程 部位名称 道路工程

工序名称 级配碎石层 交底日期 年 月 日

交底单位 广西建工集团第一建筑工程有限责任公司 交底人

接收单位 施工班组 接收人

交底内容：

1. 本工程施工详见路面结构图。

2. 路基准备：

（1） 在铺筑基层前，应从填筑好的路基上将所有浮土、杂物清除干净，并严格整型和压实使其符合设计图纸要求。

（2） 路床表面上的车辙或松软部分和压实不足的地方以及任何不符合规定要求的表面都应翻松、清除或掺填同类材料重新进行整修碾压。

（3） 施工前对路基进行复验，同时保证路基排水设施的完好。

（4） 恢复中线测量：直线段每20m设一桩，平曲线每10m设一桩。

3. 摊铺：

（1） 分层平行摊铺，每层铺设的宽度，应超出路堤的设计宽度300mm，以保证修整路基边坡后的路堤边缘有足够的压实度。

（2） 采用重型振动压路机碾压时，一层压实厚度不宜超过20cm。根据所配置的压路机械，压实总厚度超过一层压实厚度时应分层摊铺，但每层压实厚度不得小于10cm。先铺的一层应经过整型和压实，并经监理工程师批准后，才能继续铺筑上层。

（3） 每层的松铺厚度通过试验确定。摊铺必须用经监理工程师批准的机械进行作业，将集料按松铺厚度均匀地摊铺在规定的宽度上。

（转下页）

复核人： 记录人： 年 月 日 市政基础设施工程

施工技术交底记录

编号： 市政施管—10

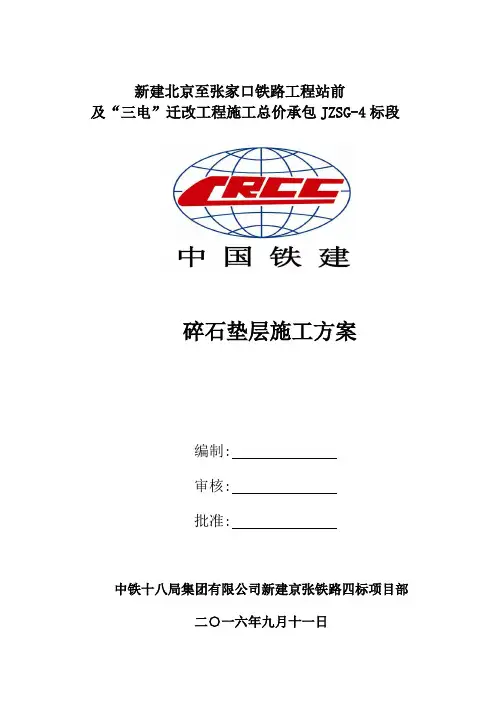

新建北京至张家口铁路工程站前

及“三电”迁改工程施工总价承包JZSG-4标段

碎石垫层施工方案

编制:

审核:

批准:

中铁十八局集团有限公司新建京张铁路四标项目部

二○一六年九月十一日

目录

1.编制依据 .................................................................................................................. 1

2.工程概况 ......................................................................................................................... 1

3.施工准备 ......................................................................................................................... 2

3.1材料准备 .............................................................................................................. 2

3.2基底处理 .............................................................................................................. 2

3.3技术准备 .............................................................................................................. 2

技 术 交 底 记 录

年

月 日

工程名称

某综合楼砂石换填地基

分部工程 沙石换填地基工程

分项工程名称：土方开挖工程

交底内容

一、施工准备：

1、主要机具:尖、平头铁锹、手锤、手推车、梯子、铁镐、撬棍、钢尺、坡度尺、小线2０号铅丝等,挖掘机，压路机，若干运土车辆。

2、作业条件:

（1） 土方开挖前,应摸清地下管线等障碍物,并应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕。

（2） 建筑物或构筑物的位置或场地的定位控制线(桩），标准水平桩及基槽的灰线尺寸，必须经过检验合格，并办完预检手续。

（3） 场地表面要清理平整,做好排水坡度,在施工区域内，要挖临时性排水沟。

（4） 夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。

（5） 熟悉图纸，做好技术交底。

二、操作工艺：

1、工艺流程:

确定开挖的顺序和坡度 沿灰线切出槽边轮廓线 分层开挖

修整槽边 清底

2、坡度的确定：

(1)在天然湿度的土中,开挖基坑（槽)和管沟时,当挖土深度不超过下列数值的规定,可不放破，不加支撑。

① 密实、中密的砂土和碎石类土（充填物为粘性土）-1.０m;

② 硬塑、可塑的粘质粉土及粉质粘土±—1.25ｍ；

③ 硬塑、可塑的粘土和碎石类土(充填物为粘性土)—1．5 m

④ 坚硬的粘土—2．０ ｍ。

(２）超过上述规定深度,在5 ｍ以内时,当土具有天然湿度,构造均匀，水文地质条件好,且无地下水，不加支撑的基坑（槽)和管沟,必须放坡。边坡最陡坡度应符合表１-1的规定。

3、根据基础和土质以及现场出土等条件,要合理确定开挖顺序,然后再分段分层平均下挖。

技术

负 责 人 交底人 接受人

技 术 交 底 记 录
