电路中的串联和并联

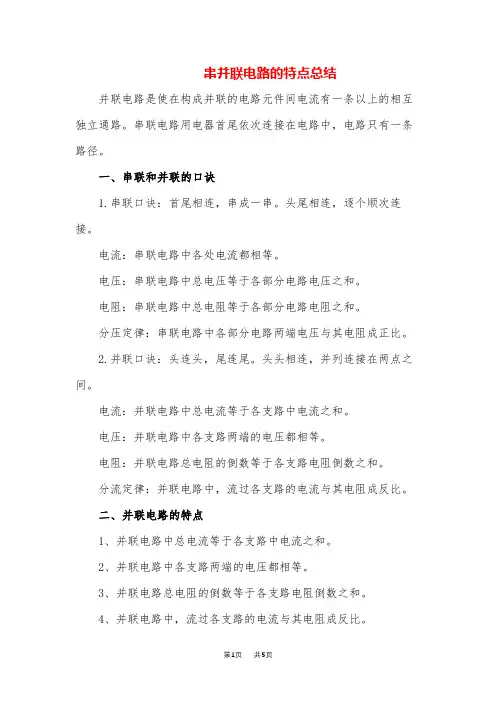

第1页 共5页 串并联电路的特点总结

并联电路是使在构成并联的电路元件间电流有一条以上的相互独立通路。串联电路用电器首尾依次连接在电路中，电路只有一条路径。

一、串联和并联的口诀

1.串联口诀：首尾相连，串成一串。头尾相连，逐个顺次连接。

电流：串联电路中各处电流都相等。

电压：串联电路中总电压等于各部分电路电压之和。

电阻：串联电路中总电阻等于各部分电路电阻之和。

分压定律：串联电路中各部分电路两端电压与其电阻成正比。

2.并联口诀：头连头，尾连尾。头头相连，并列连接在两点之间。

电流：并联电路中总电流等于各支路中电流之和。

电压：并联电路中各支路两端的电压都相等。

电阻：并联电路总电阻的倒数等于各支路电阻倒数之和。

分流定律：并联电路中，流过各支路的电流与其电阻成反比。

二、并联电路的特点

1、并联电路中总电流等于各支路中电流之和。

2、并联电路中各支路两端的电压都相等。

3、并联电路总电阻的倒数等于各支路电阻倒数之和。

4、并联电路中，流过各支路的电流与其电阻成反比。

第2页 共5页 三、串联电路的特点

1、串联电路中各处电流都相等。

2、串联电路中总电压等于各部分电路电压之和。

3、串联电路中总电阻等于各部分电路电阻之和。

4、串联电路中各部分电路两端电压与其电阻成正比。

串并联电路的识别方法：

方法 方法介绍

定义法 若电路中各元件是逐个顺次首尾相连的，此电路就是串联电路；若各用电器“首首相接．尾尾相接”并列地连在电路两点间，此电路就是并联电路

电流法 如果让电流从电源正极出发经过各用电器回到电源负极，途中不分流，始终是一条路径，则这些用电器的连接方式就是串联；如果电流在某处分为几条支路，且每条支路上只有一个用电器，电流在电路中有分有合，则这些用电器之间的连接方式就是并联

拆除法 拆除法的原理是串联电路中各用电器互相影响，并联电路中各用电器互不影响。逐个拆除电路中的用电器，根据电路中其他用电器中有无电流通过来识别电路的连接分式

串联和并联接线方法

引言：

在电路中，串联和并联是两种常见的电路连接方式。电路的连接方式直接影响着电流和电压的分布及电路的特性。在本文中，我们将重点探讨串联和并联接线方法，介绍它们的定义、特点、应用以及实际操作中的注意事项。

一、串联连接方式

1. 定义

串联连接方式是指将电路中的元件依次连接在同一条电路路径上，即元件的一个端点直接连接到另一个元件的起始端点，直至所有元件连接完毕。串联连接方式中的电流只有一条路径可供流动。

2. 特点

（1）电流相同：在串联连接方式中，电流只有一条路径可供流动，因此整个电路中的电流是相同的。根据基尔霍夫定律，串联电路中的电流在各个元件中是相等的。

（2）电压分配：串联连接方式中的电压按照元件的电阻或阻抗大小进行分配，即电压在各个元件之间按比例分布。

3. 应用

串联连接方式常用于需要依次经过多个元件的电路中，例如电阻、电容和电感的串联连接。在这种连接方式下，电路中的元件可以起到分担电压、限制电流等作用，从而实现特定的电路功能。

4. 注意事项

（1）在串联连接方式中，要注意元件的顺序，确保电流可以依次通过各个元件。

（2）在计算串联电路中的总电阻时，需要将各个电阻相加。

二、并联连接方式

1. 定义

并联连接方式是指将电路中的元件的一个端点连接在一起，另一个端点连接在一起，形成多个路径供电流流动。在并联连接方式中，电流在各个元件中分流。

2. 特点

（1）电压相同：在并联连接方式中，电压在各个元件之间相同。根据基尔霍夫定律，各个元件之间的电压相等。

（2）电流分配：并联连接方式中的电流按照元件的电阻或阻抗大小进行分配，即电流在各个元件之间按比例分流。

3. 应用

并联连接方式常用于需要分流的电路中，例如电阻、电容和电感的并联连接。在这种连接方式下，电路中的元件可以起到增大电流、降低电阻等作用，从而实现特定的电路功能。

4. 注意事项

（1）在并联连接方式中，要注意元件的连接方式，确保电流可以分流通过各个元件。

- 1 - 串联电路和并联电路的所有公式

串联电路和并联电路是电路中常见的两种连接方式。串联电路是将电器按顺序连接在一起，电流通过每个电器时都会受到阻碍，电压分配也会随之改变。而并联电路是将电器并排连接在一起，电流分别通过每个电器，电压分配相同。

下面是串联电路和并联电路的所有公式：

串联电路：

1. 总电阻：R = R1 + R2 + R3 + ... + Rn

2. 总电流：I = V / R

3. 电压分配：V1 = I x R1, V2 = I x R2, V3 = I x R3, ... ,

Vn = I x Rn

4. 功率：P = VI = IR = V / R

并联电路：

1. 总电阻：1 / R = 1 / R1 + 1 / R2 + 1 / R3 + ... + 1 / Rn

2. 总电流：I = V / R

3. 电压分配：V1 = V, V2 = V, V3 = V, ... , Vn = V

4. 功率：P = VI = IR = V / R

以上就是串联电路和并联电路的所有公式。在计算电路参数时，需要根据实际情况选择合适的公式进行计算。

直流电路串联与并联的区别

直流电路是由电源、电路元件和导线组成的电路系统，电流只在一个方向流动。在直流电路中，串联和并联是两种常见的电路连接方式。串联是指将电路元件依次连接在一起，将它们的正极和负极依次相连；而并联则是指将电路元件的正极和负极连接在一起，形成平行的电路分支。

1. 串联连接

在串联电路中，所有的电路元件按照线性顺序连接在一起，通过一根导线相连。换句话说，电流在电路中只有一条路径可以流动。串联电路中的每个电路元件都共享电流，因此电流大小在电路中是恒定的，与电路元件无关。 串联电路的特点是电流在每个元件中相等，而电压则分布在电路的各个元件上，总电压等于每个元件的电压之和。

2. 并联连接

在并联电路中，每个电路元件都与电源相连，形成平行的电路分支。这意味着电流可以选择不同的路径来流动。并联电路中的每个电路元件都可以独立地获得电流，因此电流大小在电路中是可变的，取决于电路元件的特性。并联电路的特点是电压在每个元件中相等，而电流则分布在电路的不同分支上，总电流等于每个分支的电流之和。

串联和并联电路有以下几个主要区别：

1. 电流分布不同 在串联电路中，电流在每个电路元件中都是相等的，而在并联电路中，电流则根据电路分支的数量来进行分配。

2. 电压分布不同

在串联电路中，电压会分布在每个电路元件上，而在并联电路中，每个电路元件都会获得相同的电压。

3. 总电阻不同

串联电路中的总电阻是所有电路元件电阻之和，而并联电路中的总电阻则是电路元件电阻的倒数之和的倒数。

4. 故障处理方式不同

在串联电路中，如果一个电路元件出现问题，整个电路会中断；而在并联电路中，即使一个电路元件出现问题，其他元件仍然可以正常运行。

总结起来，串联电路使得电流相等、电压分布不同，总电阻相加；而并联电路使得电压相等、电流分布不同，总电阻倒数相加。对于不同的电路需求和设计，选择串联或并联连接方式是非常重要的。
