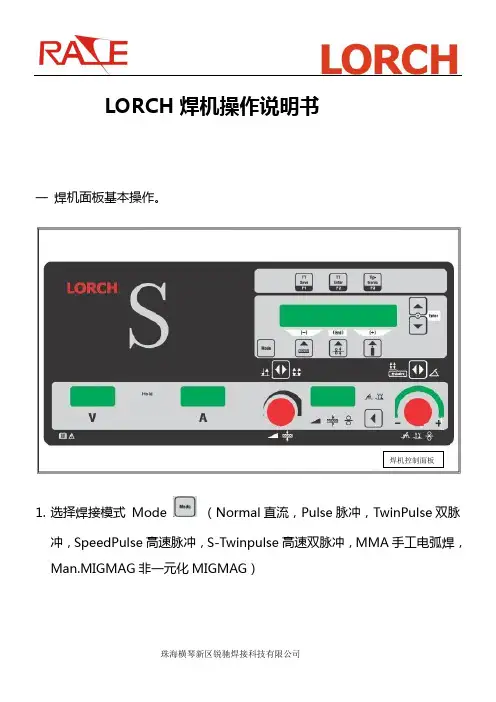

电弧焊机操作说明

珠海横琴新区锐驰焊接科技有限公司 LORCH焊机操作说明书

一 焊机面板基本操作。

1. 选择焊接模式 Mode （Normal直流，Pulse脉冲，TwinPulse双脉冲，SpeedPulse高速脉冲，S-Twinpulse高速双脉冲，MMA手工电弧焊，Man.MIGMAG非一元化MIGMAG）

焊机控制面板

珠海横琴新区锐驰焊接科技有限公司 2. 选择焊接材料 常用材料为：Fe/SG 碳钢，ER308 308不锈钢,

ER316 316不锈钢, AlMg5 铝镁, AlSi5 铝硅, CuSi3 铜硅, CuAl8 铜铝。

3. 选择焊丝直径 （0.8,1.0,1.2,1.6） 注意送丝轮的凹槽要与焊丝直径

相匹配。

4. 选择保护气体 （82Ar+18CO2, 92Ar+8CO2, 98Ar+2CO2，

97.5Ar+2.5CO2, Ar, CO2）。

5. 常用焊丝气体配比对照表

材料 气体

碳钢Fe/SG 100%CO2

碳钢Fe/SG 82%Ar+18%CO2

碳钢Fe/SG 92%Ar+8%CO2

不锈钢ER308/ER316 97.5%Ar+2.5%CO2

铝合金 AlMgX/AlSiX 100%Ar

6. 选择焊枪开关模式 （两步，四步）,机器人两步自动生效。

7. 选择适合的焊接电流（或送丝速度） 珠海横琴新区锐驰焊接科技有限公司 8. 设定适合的弧长

9. 选择是否需要收弧功能

10. 在主显示面板按“上“或者 ”下“进入二级菜单，按“上” “下”键选择所要修改的选项，根据焊接材料选择适合的 起弧电流（Start

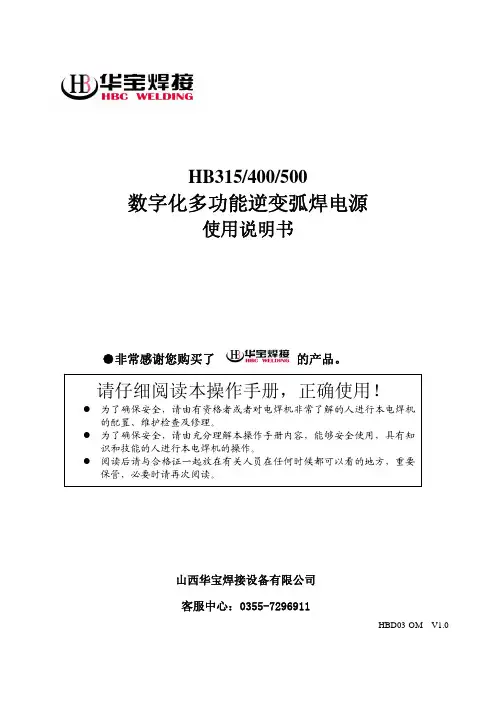

HB315/400/500

数字化多功能逆变弧焊电源

使用说明书

●非常感谢您购买了 的产品。

山西华宝焊接设备有限公司

客服电话：0355-7296911

山西华宝焊接设备有限公司

客服中心：0355-7296911

HBD03-OM V1.0 请仔细阅读本操作手册，正确使用！

z 为了确保安全，请由有资格者或者对电焊机非常了解的人进行本电焊机的配置、维护检查及修理。 z 为了确保安全，请由充分理解本操作手册内容，能够安全使用，具有知识和技能的人进行本电焊机的操作。 z 阅读后请与合格证一起放在有关人员在任何时候都可以看的地方，重要保管，必要时请再次阅读。 1

品 质 卓 越

顾 客 满 意

持 续 改 进

生产销售基地 开发及国际营销中心 地址：山西省长治市襄垣县府前路289号 地址：北京市海淀区上地信息路甲28号科实大厦B栋9B 邮编：046200 邮编：100085 电话：0355-7296811 电话：010-82899723 传真：0355-7296611 传真：010-62985521 客服中心:0355-7296911 网址：

2技术优势

华宝数字化多功能逆变弧焊电源系列选用超微晶等纳米材料技术和IGBT大功率半导体器件；采用国

际领先的DSP数字控制技术，功能丰富, 性能优良，与传统焊机相比主要有以下特点： 1、功能丰富：

由于采用了软件实现各种焊接工艺方法，因此在一台电源上可以很方便的实现多种焊接功能：

药皮焊条手工焊（SMAW），简称手工焊；

钨极直流氩弧焊（GTAW），简称氩弧焊；

钨极脉冲氩弧焊（GTAW-P），简称脉冲氩弧焊；

钨极氩弧点焊（GTAW-S），简称氩弧点焊；

熔化极气保焊（GMAW）（CO2,MIG,MAG），简称气保焊；

熔化极脉冲气保焊（GMAW-P），简称脉冲气保焊。 2、产品一致性好、性能稳定、可靠性高：

电焊机使用说明书

一、安全须知

1. 使用电焊机前，请务必仔细阅读并理解本使用说明书。不正确使用电焊机可能导致人身伤害或设备故障。

2. 在使用电焊机前，确保工作环境具备足够的通风条件。避免在易燃、易爆物品附近操作电焊机。

3. 确保电焊机的接地良好，以防止电击或其他意外事故发生。

4. 请配戴必要的个人防护装备，例如手套、护目镜和防火服。避免身体直接暴露在焊接区域。

5. 当电焊机处于工作状态时，严禁触碰电焊枪和焊接电极，以避免电击。

6. 若电焊机出现任何异常或故障，请立即停止使用，并联系专业技术人员进行检修。

二、电焊机操作步骤

1. 准备工作

1.1 确保电焊机连接到正确的电源，并检查电源线是否完好无损。

1.2 确保电焊机的机身无损坏，焊接电缆和电极无磨损或裸露部分。

1.3 检查电焊机的控制开关和调节旋钮是否正常工作。

2. 开机准备 2.1 打开电焊机的主电源开关，并确保焊接电流选择合适的数值。

2.2 将焊接电极插入电焊机的正极或负极插座。

2.3 根据焊接工作的需要，选择适当的焊接电流和电极材料。

3. 开始焊接

3.1 佩戴防护设备，包括护目镜和手套等。

3.2 确保焊接工件表面光洁，并保持焊接区域干燥。

3.3 将焊枪靠近焊接工件，保持适当的角度。

3.4 按下焊接电极的触发器，开始进行焊接。同时，控制焊接电极与工件之间的间隙。

3.5 注意观察焊接区域，确保焊缝的质量和均匀性。

4. 结束焊接

4.1 当完成焊接后，松开焊接电极的触发器，断开焊接电流。

4.2 将电焊枪远离焊接工件，避免意外接触。

4.3 关闭电焊机的主电源开关。

5. 温馨提示

5.1 在使用电焊机时，务必维持专注，并远离干扰或分散注意力的因素。

5.2 避免长时间连续焊接，以免过热导致电焊机故障。 5.3 使用结束后，用干净的布清洁焊接电极和电焊机表面。

5.4 定期检查电焊机的各个部件，并进行必要的保养和维修。

电焊机操作规程1000字

一、前言

电焊机是一种用来进行电焊的设备，它可以将电能转换为热能，用来加热熔化金属以便进行焊接。在使用电焊机时，必须要遵守一定的操作规程，这样才能确保安全，避免发生意外伤害。本文将为您介绍一些关于电焊机的操作规程，希望对您有所帮助。

二、操作规程

1. 选用合适的电焊机和电焊材料

在进行电焊时，必须要选用适合工作的电焊机和电焊材料，以确保焊接质量。应根据需要焊接的金属种类、焊接厚度和所需的电流大小来选择不同功率的电焊机和各种规格的电焊材料。同时，还应检查电焊机和电焊材料是否符合标准，以及是否具有有效的质量证明文件。

2. 保持良好的通风

焊接过程会产生烟雾和有害气体，可能对工人的健康造成影响，因此要保持良好的通风，确保室内空气流通畅通。

3. 熟悉电焊机的工作原理

在操作之前，应先充分了解电焊机的各种技术参数和安全操作要求，了解电焊机的工作原理，以便更好地掌握其操作技能。

4. 确定接地线和焊接材料连接

在开始操作之前，必须先连接接地线到接地电极上，否则可能会出现漏电，造成伤害。同时，还应将焊接材料连接到电极上，保证电线和电极之间的接触牢固可靠，避免出现电弧打滑现象。

5. 对工作区域进行清理和准备工作

在进行焊接之前，应先对工作区域进行清理和准备工作，保持工作区干净整洁，方便操作。

6. 操作时佩戴必要的安全防护装备 在操作过程中，必须佩戴必要的安全防护装备，包括护目镜、焊接手套、防护服等，以确保操作者的安全。

7. 操作过程中注意安全

在使用电焊机时，应注意安全，确保不会发生电击、火灾或其它危险。要保持操作区域的周围一米的空间，以防止可能的火灾发生，不要在操作过程中离开电焊机，以免发生意外事故。

8. 操作结束后及时关闭电源

在工作结束之后，应立即关闭电源，断开电线和电极的连接，并将设备及时清理干净。

三、总结

不同种类的电焊机操作规程可能有所区别，但通用的基本操作规程是必须遵守的。在操作过程中，必须谨慎小心，严格遵守操作规程，确保安全，避免发生危险事故。同时还应定期对设备进行清洗和维护，以确保设备的工作性能和安全性。
