大体积混凝土结构测温记录表
在建筑工程中，大体积混凝土结构的施工是一个关键环节，而对其温度的监测和记录则至关重要。大体积混凝土由于其体积较大，水泥水化热释放集中，内部温升较快，如果不加以有效控制，容易产生温度裂缝，从而影响结构的安全性和耐久性。因此，准确、及时地进行温度测量和记录是保证大体积混凝土施工质量的重要措施之一。
大体积混凝土结构测温记录表是用于记录混凝土在浇筑、养护过程中温度变化情况的重要文件。它能够为施工人员提供直观的数据，以便及时调整养护措施，控制混凝土内部温度，防止裂缝的产生。
一、测温记录表的基本信息
测温记录表通常包括以下基本信息：
1、 工程名称：明确记录该测温数据所属的具体工程项目。
2、 施工部位：详细标注大体积混凝土结构所在的具体位置，如基础底板、桥墩等。
3、 混凝土强度等级：说明所浇筑混凝土的强度等级。
4、 混凝土配合比：列出混凝土中各种原材料的比例。
5、 浇筑日期：记录混凝土开始浇筑的时间。
6、 测温日期：每次进行温度测量的具体日期和时间。 二、测温点的布置
为了全面、准确地了解大体积混凝土内部的温度分布情况，需要合理布置测温点。测温点的布置应遵循以下原则：
1、 代表性：测温点应布置在混凝土结构中具有代表性的部位，如结构的中心、边缘、角部等。
2、 均匀性：在混凝土结构的平面和立面上，测温点应均匀分布，以反映整个结构的温度变化。
3、 深度分层：根据混凝土结构的厚度，在不同深度处布置测温点，一般可分为表面、中部和底部。
例如，对于厚度为 2 米的基础底板，可在表面下 01 米、10 米和 19
米处分别布置测温点。
三、测温设备和方法
常用的大体积混凝土测温设备有热电偶测温仪和电子测温仪等。
热电偶测温仪是通过热电偶传感器将温度信号转换为电信号，再通过仪表进行显示和记录。其优点是测量精度高，但安装较为复杂。
电子测温仪则采用数字式传感器，直接将温度值显示在仪器上，并可通过数据线将数据传输至计算机进行存储和分析。安装相对简便，使用较为广泛。
在进行温度测量时，应按照以下步骤进行： 1、 安装测温传感器：在混凝土浇筑前，将测温传感器按照预定位置固定在钢筋上，并确保传感器与混凝土良好接触。
2、 连接测温设备：将测温传感器与测温仪连接好，进行设备调试和校准。
3、 测量温度：在混凝土浇筑后，按照规定的时间间隔进行温度测量，并记录测量数据。
4、 数据处理和分析：对测量得到的数据进行整理和分析，绘制温度变化曲线，以便及时发现异常情况。
四、温度测量的时间间隔
温度测量的时间间隔应根据混凝土的温升情况和施工要求确定。一般来说，在混凝土浇筑后的前 3 天，每隔 2 小时测量一次；3 至 7 天，每隔 4 小时测量一次；7 天后，每隔 8 小时测量一次。当混凝土内部温度与表面温度之差小于 25℃，且混凝土表面温度与环境温度之差小于
20℃时，可以停止测温。
五、测温记录表的填写
测温记录表应按照规定的格式进行填写，确保数据准确、清晰、完整。
1、 温度数据：每次测量得到的温度值应准确记录在相应的表格中，包括各测温点的表面温度、中部温度和底部温度。 2、 温差计算：计算混凝土内部不同深度之间的温差，以及混凝土表面与内部、表面与环境之间的温差。
3、 备注：对测量过程中出现的异常情况、采取的措施等进行简要说明。

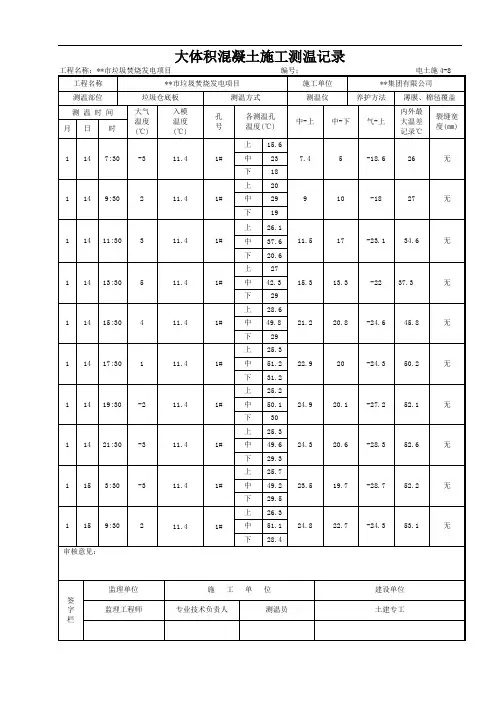

以下是一个大体积混凝土结构测温记录表的示例：
｜测温日期|测温时间|施工部位|测温点编号|表面温度（℃）｜中部温度（℃）｜底部温度（℃）｜内部温差（℃）｜表面与内部温差（℃）｜表面与环境温差（℃）｜备注|
｜｜｜｜｜｜｜｜｜｜｜｜
｜＿___年____月____日|＿___时|基础底板|1|25|38|30|8|13|15|正常|
｜＿___年____月____日|＿___时|基础底板|1|28|40|32|8|12|18|正常|
｜｜｜｜｜｜｜｜｜｜｜｜
六、测温数据的分析与应用
通过对测温数据的分析，可以了解混凝土内部温度的变化规律，判断混凝土是否存在温度裂缝的风险。
如果混凝土内部温差过大，应及时采取措施，如加强保温保湿养护、调整冷却水管的通水流量等，以控制混凝土的温度变化。
同时，测温数据也可以为后续类似工程的施工提供参考，优化施工方案和养护措施，提高大体积混凝土施工的质量和效率。 总之，大体积混凝土结构测温记录表是大体积混凝土施工过程中的重要文件，它能够为施工人员提供准确的温度数据，帮助及时发现问题并采取有效的措施，确保大体积混凝土结构的质量和安全。在实际施工中，应严格按照相关规范和要求进行温度测量和记录，认真分析测温数据，为工程的顺利进行提供有力保障。
