图纸管理规范

引言概述：

图纸管理是一个组织和管理项目中各种图纸的过程，它对于项目的顺利进行和质量控制起着至关重要的作用。本文将介绍图纸管理规范的重要性以及在项目中的应用。

一、图纸管理的重要性

1.1 提高项目效率

合理的图纸管理可以帮助项目团队高效地进行工作。通过规范的图纸管理流程，可以减少图纸的重复绘制和修改，节省时间和资源。同时，良好的图纸管理可以确保项目各方及时获得所需的图纸信息，避免信息滞后和误解，提高项目的执行效率。

1.2 保证项目质量

图纸是项目设计和施工的重要依据，良好的图纸管理可以确保图纸的准确性和一致性。通过规范的图纸管理流程，可以及时发现和纠正图纸错误和不一致之处，避免因图纸问题导致的施工质量问题。同时，图纸管理还可以帮助项目团队对图纸进行有效的版本控制，确保项目各阶段使用的是最新版本的图纸。

1.3 降低项目风险

良好的图纸管理可以帮助项目团队及时发现和解决潜在的问题，降低项目风险。通过规范的图纸管理流程，可以确保图纸的完整性和可追溯性，避免因缺失或错误的图纸而导致的施工延误和纠纷。此外，图纸管理还可以帮助项目团队对图纸进行分类和归档，方便后续的查找和使用。

二、图纸管理的基本原则

2.1 统一标准与规范 图纸管理应按照相关的标准与规范进行，确保图纸的一致性和可比性。项目团队应制定和遵守统一的图纸管理标准，包括图纸命名规则、图纸格式规范等，以便于图纸的识别和使用。

2.2 严格的版本控制

图纸管理应建立严格的版本控制机制，确保项目各方使用的是最新版本的图纸。每个图纸都应有唯一的版本号，并记录图纸的修改历史和责任人，方便追溯和审查。

2.3 完善的审批流程

图纸管理应建立完善的审批流程，确保图纸的合法性和准确性。每个图纸都应经过相应的审核和审批程序，包括设计师、专家、业主等的审批，以确保图纸符合设计要求和项目需求。

三、图纸管理的具体措施

3.1 文件管理系统

建立有效的文件管理系统，包括图纸的存储、分类、归档和检索等功能。可以利用电子文档管理系统或专业的图纸管理软件来实现，方便项目团队对图纸的管理和使用。

3.2 信息共享与沟通

建立良好的信息共享和沟通机制，确保项目各方及时获得所需的图纸信息。可以利用项目管理软件或在线协作平台来实现，方便各方之间的沟通和协作。

3.3 培训与培养

对项目团队成员进行图纸管理的培训和培养，提高其图纸管理的意识和能力。可以组织培训班、开展经验交流等方式，分享图纸管理的经验和技巧，提高项目团队的整体素质。 四、图纸管理的监督与评估

4.1 监督机制

建立图纸管理的监督机制，对图纸管理的执行情况进行监督和检查。可以通过定期的图纸审核和抽查，发现和纠正图纸管理中存在的问题，确保图纸管理的有效性和规范性。

4.2 评估指标

建立图纸管理的评估指标，对图纸管理的质量和效果进行评估。可以通过制定图纸管理的关键绩效指标，如图纸错误率、图纸审批周期等，来评估图纸管理的成效。

4.3 持续改进

根据监督和评估结果，及时进行图纸管理的改进和优化。可以通过总结经验教训、制定改进措施等方式，不断提高图纸管理的水平和效果。

五、结论

良好的图纸管理规范对于项目的顺利进行和质量控制至关重要。通过统一标准与规范、严格的版本控制、完善的审批流程等措施，可以提高项目效率、保证项目质量、降低项目风险。同时，建立文件管理系统、加强信息共享与沟通、培训与培养项目团队成员等措施，可以进一步提升图纸管理的水平和效果。通过监督与评估机制，持续改进图纸管理，可以不断提高项目的图纸管理水平，为项目的成功实施提供有力支持。

合集下载

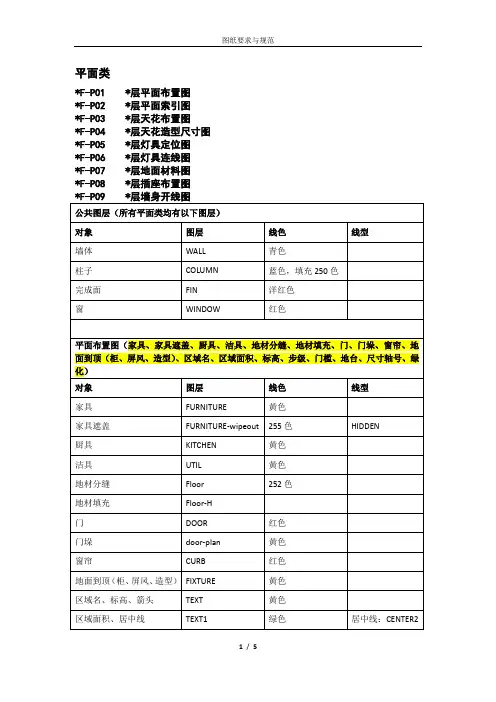

图纸要求与规范

图纸要求与规范

图纸要求与规范

1 / 5

平面类

*F-P01 *层平面布置图

*F-P02 *层平面索引图

*F-P03 *层天花布置图

*F-P04 *层天花造型尺寸图

*F-P05 *层灯具定位图

*F-P06 *层灯具连线图

*F-P07 *层地面材料图

*F-P08 *层插座布置图

*F-P09 *层墙身开线图

公共图层（所有平面类均有以下图层）

对象 图层 线色 线型

墙体 WALL 青色

柱子 COLUMN 蓝色，填充250色

完成面 FIN 洋红色

窗 WINDOW 红色

平面布置图（家具、家具遮盖、厨具、洁具、地材分缝、地材填充、门、门垛、窗帘、地面到顶（柜、屏风、造型）、区域名、区域面积、标高、步级、门槛、地台、尺寸轴号、绿化）

对象 图层 线色 线型

家具 FURNITURE 黄色

家具遮盖 FURNITURE-wipeout 255色 HIDDEN

厨具 KITCHEN 黄色

洁具 UTIL 黄色

地材分缝 Floor 252色

地材填充 Floor-H

门 DOOR 红色

门垛 door-plan 黄色

窗帘 CURB 红色

地面到顶（柜、屏风、造型） FIXTURE 黄色

区域名、标高、箭头 TEXT 黄色

区域面积、居中线 TEXT1 绿色 居中线：CENTER2 图纸要求与规范

2 / 5

步级 STAIR 黄色

门槛、地台 GROUND 黄色

尺寸轴号 AXIS 红色

绿化 TREE 红

天花布置图（天花造型、天花灯具、空调风口、地面到顶（柜、屏风、造型）、天花标高、窗帘轨道）

对象 图层 线色 线型

天花造型 CEILING 黄色

天花灯具 Ceil-light 红色 灯带：CENTER2，线宽：15

空调风口 AIR-CON 红色

地面到顶（柜、屏风、造型） FIXTURE 黄色

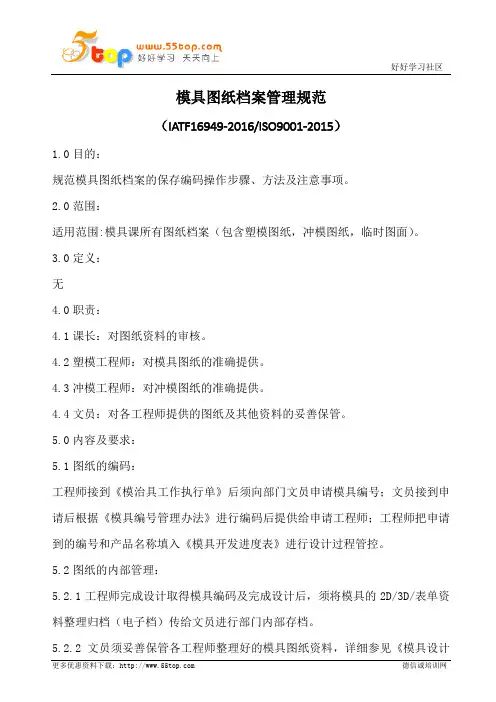

模具图纸档案管理规范
