气弹簧工作原理

1 弹簧制动气室工作原理

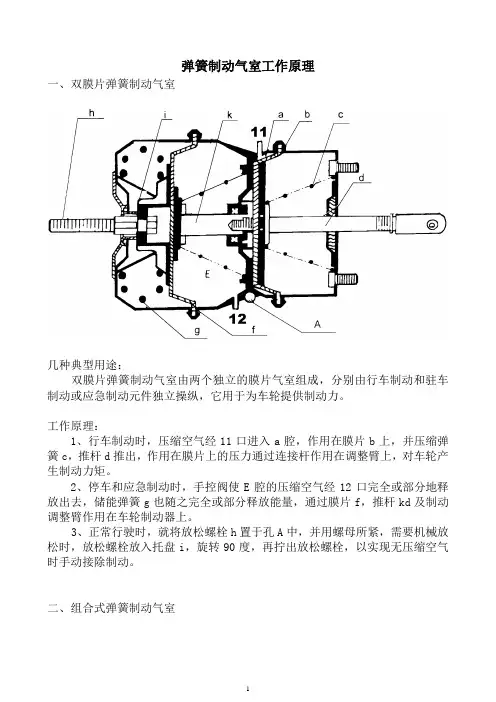

一、双膜片弹簧制动气室

几种典型用途：

双膜片弹簧制动气室由两个独立的膜片气室组成，分别由行车制动和驻车制动或应急制动元件独立操纵，它用于为车轮提供制动力。

工作原理：

1、行车制动时，压缩空气经11口进入a腔，作用在膜片b上，并压缩弹簧c，推杆d推出，作用在膜片上的压力通过连接杆作用在调整臂上，对车轮产生制动力矩。

2、停车和应急制动时，手控阀使E腔的压缩空气经12口完全或部分地释放出去，储能弹簧g也随之完全或部分释放能量，通过膜片f，推杆kd及制动调整臂作用在车轮制动器上。

3、正常行驶时，就将放松螺栓h置于孔A中，并用螺母所紧，需要机械放松时，放松螺栓放入托盘i，旋转90度，再拧出放松螺栓，以实现无压缩空气时手动接除制动。

二、组合式弹簧制动气室 2

用途：

组合式弹簧制动气室用于为车轮提供制动力，它由两部分组成，膜片制动部分用于行车制动，弹簧制动部分用于应急制动和停车制动，而弹簧制动部分与膜片制动部分是完全独立工作的。

工作原理：

行车制动时，由脚制动阀来的压缩空气经11口进入A腔，作用在膜片上，并压缩弹簧C将活塞e推出，作用在膜片d上的力通过推杆b作用于制动调整臂上，对车轮产生制动力矩。停车制动及应急制动时，手制动阀使B腔的压缩空气经12口完全或部分的释放其能量，通过活塞e，推杆 b及制动调整臂，在车轮上产生制动力矩。拧出放松螺栓g可将停车制动部分机械放松，用于在无压缩空气的情况下，手动接除制动。

三、安装调整：弹簧制动室通过两螺杆连接在支架上，前叉和调整臂连接。通过前推杆的连接叉及螺母调节调整臂的初始位置，通过后部放松螺杆调整活塞行程和弹簧预紧力。

注意事项：

⑴ 后腔内有强力弹簧预压。非专业人员，无专用设备及专用工具不得拆卸。

⑵ 安装前应检查产品，产品应无因摔、碰、砸等导致的变形、损坏等现象。

⑶ 安装前应检查气路的堵、漏、坏及清洁，还应检查调整臂及制动蹄片。

自锁型气弹簧动画原理

自锁型气弹簧是一种特殊的机械装置，其工作原理基于气压和机械锁定机构的结合。当气弹簧受到压力时，它会在内部产生气压，从而使气弹簧的杆体发生伸展或压缩。与此同时，机械锁定机构会立即启动，通过一系列的连杆和齿轮机构，将气弹簧杆体固定在适当的位置上，使其无法回弹或移动。

这种锁定机制可以确保气弹簧在需要保持某一位置时，不会出现意外移动或回缩。因此，自锁型气弹簧在许多领域都有广泛应用，如汽车座椅、医疗床、学习桌等。

关于自锁型气弹簧的动画原理，可以结合动画制作软件进行模拟演示。首先，根据自锁型气弹簧的实际结构和原理，设计出相应的三维模型。然后，利用动画制作软件（如Maya、3ds Max等）对模型进行动画制作。通过设置关键帧、添加运动曲线、调整关节旋转等操作，模拟气弹簧在不同状态下的运动过程。

在动画制作过程中，还可以添加一些特效来增强视觉效果，如气体流动、机械锁定的声音等。最后，通过渲染引擎将动画渲染成视频或图像序列，展示出自锁型气弹簧的工作原理和动态效果。

气弹簧结构原理

气弹簧是一种利用气体压力来实现弹性变形的装置，常见于工业机械和汽车悬挂系统中。它由一个密封的容器和容器内的气体组成，通过控制气体的压力来调节弹簧的硬度和弹性特性。气弹簧结构原理的理解对于设计和使用气弹簧的工程师和技术人员来说至关重要。

1. 气弹簧的基本原理

气弹簧的基本原理是利用气体的压力来产生弹性变形。当气体被封闭在容器内时，增加或减小容器内的气体压力，就可以改变气弹簧的弹性特性。当气体压力增加时，气弹簧会产生更大的弹性力，从而实现对负荷的支撑和减震。反之，当气体压力减小时，气弹簧的弹性力也会相应减小。

2. 气弹簧的结构组成

气弹簧通常由两个主要部分组成：一个密封的容器和容器内的气体。容器通常由金属或塑料制成，具有足够的强度和刚度以承受气体的压力。容器内的气体可以是空气、氮气或其他惰性气体，具体选择取决于应用的要求。一些气弹簧还包括阀门或压力调节器，以便控制气体压力的变化。

3. 气弹簧的工作原理

当外部负荷施加在气弹簧上时，气体受到压缩，容器内的气体压力增加。这种增加的压力产生了一个恢复力，使气弹簧恢复到其原始形状。这种恢复力就是气弹簧的弹性力，用于支撑负荷或减震。通过调整容器内的气体压力，可以改变气弹簧的硬度和弹性特性，以适应不同的应用需求。

4. 气弹簧的优势和应用

气弹簧相比于传统的金属弹簧具有许多优势。首先，气弹簧的硬度可以通过调整气体压力来实现，而传统弹簧则需要更换或调整弹簧本身。这使得气弹簧更加灵活和可调节，适用于不同负荷和应用场景。其次，气弹簧具有较低的自重，可以减轻整个系统的重量。此外，气弹簧还可以提供较好的减震效果，减少振动和噪音。

气弹簧广泛应用于工业机械和汽车悬挂系统中。在工业机械领域，气弹簧常用于支撑和调节设备的高度和姿态，例如工作台、床架和舞台。在汽车悬挂系统中，气弹簧可以提供更好的悬挂性能和乘坐舒适度，减少车身的颠簸和晃动。

总结起来，气弹簧是一种利用气体压力来实现弹性变形的装置。通过控制气体的压力，可以调节气弹簧的硬度和弹性特性。气弹簧具有灵活可调节、轻量化和减震等优势，广泛应用于工业机械和汽车悬挂系统中。对于工程师和技术人员来说，理解气弹簧结构原理是设计和使用气弹簧的基础，为实现更好的性能和效果提供了重要的指导。

自锁气弹簧的工作原理

自锁气弹簧的工作原理

自锁气弹簧是一种新型的高效可靠的传动元件，它不仅能够满足在复杂的工程环境或恶劣条件下使用的特殊要求，而且它具有独特的圆柱形螺旋线形结构，能够具有一种自锁的作用。

主要由紧张螺旋线的气弹簧和轴形的元件组成。它的固定头安装在轴上，自由头和紧张螺旋线空气弹簧之间形成结构，结构可以自动锁定在中心位置上。气弹簧有两种状态：折叠和张开。折叠状态指的是气弹簧收放时处于未拉紧的状态，在折叠状态时会根据空气的压力慢慢变形，当达到最大折叠状态又会弹回原来的形状，此时螺旋线形成一个完整的圆环，阻止螺旋线松开。

张开状态指的是气弹簧中弹性元件拉伸，拉伸后螺旋线拥有更大的变形空间，压力可以控制气弹簧的调整。张开状态下，螺旋线松开了，可以根据空气压力自动调整张开长度，不会发生变形。当气弹簧处于张开状态时，它会暂时停留在there状态，而不会再收缩回原来的状态，从而达到锁定的效果。

自锁气弹簧将传统的机械传动元件功能完美结合起来：一方面能够保证传统机械传动元件的高可靠性和高负荷传动能力，另一方面则可提供轻巧、安静和节能的传动，使自动化生产具有更高的可靠性、更高的效率和更高的质量。

综上所述，自锁气弹簧的优点多多，被廣泛应用于自动控制装置当中。它作为一种传动元件，具有自动锁定作用和轻巧、安静和节能的传动特性，可为自动化生产的发展注入新的活力。
