高中通用技术上学期第十九周《4.2模型或原型的制作》训练题(无答案)

苏教版通用技术必修1 第七章《模型或原型的制作》单元测试卷（含解析）一、选择题（本大题共18小题，共54.0分）1.手工将一块钢板加工成如图所示的连接片，以下加工流程中合理的是（）A. 划线→折弯→锯割→锉削→钻孔→孔口倒角B. 划线→折弯→钻孔→孔口倒角→锯割→锉削C. 划线→钻孔→孔口倒角→折弯→锉削→锯割D. 划线→锯割→钻孔→孔口倒角→锉削→折弯2.如图所示的木制台灯，杆1和杆2间用螺栓和元宝螺帽进行紧固，以下说法不正确的是( )A. 杆1主要受弯曲B. 杆2主要受压C. 杆1与杆2的连接为刚连接D. 连接杆1和杆2的螺栓主要受剪切3.用大小合适的钢板制作如图所示的开瓶器，以下工艺流程中合理的是（）A. 划线→钻孔→锯割→锉削→抛光B. 划线→钻孔→锉削→锯割→抛光C. 划线→锉削→锯割→钻孔→抛光D. 划线→锯割→锉削→钻孔→抛光4.如图所示，要把直角钢板固定在木桌上，应采用的连接件是（）A. 元宝螺母B. 紧定螺钉C. 自攻螺钉D. 膨胀螺栓5.从一根H12长钢筋上截取10cm的一小段，要求端面平整，如图所示工具中不需要用到的是（）A. 锉B. 钢锯C. 刨D. 台虎钳如图所示是一金属工件。

请根据题意回答下列各题：6.如图所示的尺寸标注，漏标的有( )A. 0处B. 1处C. 2处D. 3处7.加工此工件，用不到的加工工具是( )A. B.C. D.8.标准件是国家统一、并给予标准代号的零部件，并具有良好的互换性和通用性，以下不属于标准件的是（）A. 螺栓B. 弹簧垫圈C. 齿轮D. 相框9.如图所示工具中，不属于划线工具的是（）A. 划规B. 角尺C. 丝锥D. 划针10.如图所示操作中工件夹持和操作方法都正确的是（）A. 起锯B. 冲眼C. 锉削D. 锯割11.以下操作要领和规程中，说法不正确的是（）A. 钻孔时要戴防护眼镜，以防切屑飞出伤害眼睛B. 攻丝起攻时，一只手的掌心按住扳手中部沿丝锥轴线下压，另一只手配合顺向旋进C. 锯割起锯时，不能用拇指将锯条限定在锯割位置，防止锯条滑动锯伤手指D. 锉削时，在推锉过程中，要使锉刀平稳而不上下摆动12.钳工操作中一些工具需要配合使用，以下搭配中不合理的是（）A. 划针与钢直尺B. 样冲与扳手C. 丝锥与扳手D. 锉刀与台虎钳13.用钢锯锯割时，正确的操作是（）A. 推锯加压，回锯不加压B. 推锯加压，回锯也加压C. 推锯不加压，回锯加压D. 推锯回锯没什么要求，舒服就行14.在制作木质孔明锁的构件过程中，不需要用到的工具是（）A. 直尺、木工锯B. 角尺、木工锉C. 木工凿、榔头D. 钻床、样冲15.某同学欲将一块120×50×2的铁板加工成如图所示的轮叉．完成第6～7题．为确保安装轮轴的两个孔的位置精度符合使用要求，以下加工流程中合理的是（）A. 锯割→划线→锉削→划线→钻孔→弯折B. 划线→钻孔→锉削→划线→锯割→弯折C. 划线→锯割→锉削→弯折→划线→钻孔D. 划线→弯折→锯割→锉削→划线→钻孔16.如图所示工具与其对应的名称不相符的是（）A. 台虎钳B. 木工锯C. 扳手D. 锉刀17.某同学欲将一块120×50×2的铁板加工成如图所示的轮叉．完成第6～7题．制作支架的过程中，以下操作中不正确的是（）A. 使用划规划弧线时，尽量一次划成B. 使用钢锯锯割时，尽量多使用锯条的中间部分C. 用平锉锉削支架的弧面部分D. 钻孔时带防护眼镜18.在工艺操作过程中，下列工具的装配不需要借助其他工具的是（）A. 拆卸台虎钳的底座B. 取下木工刨的刨刀C. 取下钢锯的锯条D. 安装台钻的钻头二、技术应用题（本大题共1小题，共16.0分）19.小明同学发现寝室的洗漱台上常堆满了各类洗漱用品，造成洗漱台零乱，如图所示．他准备设计一款洗漱用品收集柜，安放在洗漱台上方的墙壁上，经测量，大约300×300×500的空间可利用，于是就提出如下设计要求：A至少要能放置两个洗漱杯、牙刷、牙膏、洗手液等物品，并可将物品分类存放；B．结构具有一定的强度且易于挂在墙壁上；C．拿取、放置物品时要方便请你根据以上设计要求，完成下列任务：（1）画出设计草图，必要时用文字说明．（2）在草图中标准长、宽、高等主要尺寸．（3）说明你设计的整理柜使用的主要材料和相应的连接方式．（4）说明你的设计方案中有创意的两个主要特色．三、作图读图题（本大题共1小题，共4.0分）20.如图所示是固定在卫生间瓷砖墙面上的吹风机挂架，小明发现不用时既占用空间，又妨碍进出．他想设计挂架与墙面的连接件，不用时能把挂架向上翻转靠墙．挂架的两安装孔间距为60mm，两孔直径为6mm．请你帮助小明设计该连接件，设计要求如下．A．连接件能安装在原墙面孔中，连接牢固可靠；B．安装后，挂架放置吹风机时能处于水平状态，不用时能向上翻转靠墙；C．不能在挂架上作任何加工；D．主要材料采用3mm厚的钢板，辅助材料自选．请根据描述和设计要求完成以下任务．（1）小明明确设计任务和要求后，首先要做的是________（在A．设计分析；B．方案构思；C．收集信息；D．方案呈现中选择合适的选项，将序号填入“________”处）；（2）制定设计方案前，需要明确设计的限制因素．以下因素中不属于设计限制因素________（在A．安装的位置；B．卫生间插座的位置；C．吹风机的重量；D．现有的工具中选择合适的选项，将序号填入“________”处）（3）下列紧固件中，最适宜用于挂架安装在墙上的是________；A．铁膨胀螺丝B．自攻螺钉C．塑料膨胀螺丝D．水泥钉（4）画出连接件的设计草图，必要时可用文字说明；（5）在设计草图上标注连接件的主要尺寸．答案和解析1.【答案】D【解析】以下加工流程中合理的是：划线→锯割→钻孔→孔口倒角→锉削→折弯。

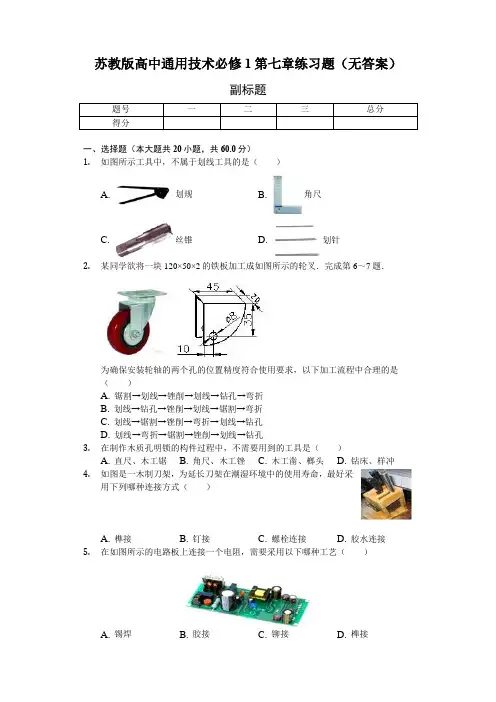

苏教版高中通用技术必修1第七章练习题（无答案）副标题题号一二三总分得分一、选择题（本大题共20小题，共60.0分）1.如图所示工具中，不属于划线工具的是（）A. 划规B. 角尺C. 丝锥D. 划针2.某同学欲将一块120×50×2的铁板加工成如图所示的轮叉．完成第6～7题．为确保安装轮轴的两个孔的位置精度符合使用要求，以下加工流程中合理的是（）A. 锯割→划线→锉削→划线→钻孔→弯折B. 划线→钻孔→锉削→划线→锯割→弯折C. 划线→锯割→锉削→弯折→划线→钻孔D. 划线→弯折→锯割→锉削→划线→钻孔3.在制作木质孔明锁的构件过程中，不需要用到的工具是（）A. 直尺、木工锯B. 角尺、木工锉C. 木工凿、榔头D. 钻床、样冲4.如图是一木制刀架，为延长刀架在潮湿环境中的使用寿命，最好采用下列哪种连接方式（）A. 榫接B. 钉接C. 螺栓连接D. 胶水连接5.在如图所示的电路板上连接一个电阻，需要采用以下哪种工艺（）A. 锡焊B. 胶接C. 铆接D. 榫接6.小王在学了通用技术《设计的一般过程》后，自己制作了一盏照明用的台灯，在安装灯头的连接线时，可能用到的工具是（）A. 剥线钳和螺丝刀B. 台虎钳和螺丝刀C. 电笔和台虎钳D. 电笔和钢丝钳7.钳工操作中一些工具需要配合使用，以下搭配中不合理的是（）A. 划针与钢直尺B. 样冲与扳手C. 丝锥与扳手D. 锉刀与台虎钳8.如图所示一钢块模型，凹槽内部表面生锈粗糙，需用锉刀进行修整，凹槽的大小足够满足常用锉刀的操作空间。

下列锉刀中，可达到这一目的组合的是A. 平锉、圆锉B. 方锉、圆锉C. 三角锉、圆锉D. 平锉、三角锉9.下列关于金属锯割前，台虎钳夹持工作的说法不合理的是（）A. 工件一般夹持在台虎钳的右侧，方便锯割操作B. 工件伸出钳口侧面不应过长，太长容易飘动C. 夹持圆管时，一般要在台虎钳钳口内放入两块V形槽的木块，既能夹牢圆管，又使圆管不变形D. 锯割线与钳口侧面保持平衡行，便于控制锯缝不偏离划线线条如图所示是用矩形铁块加工成小铁锤的锤头，请回答下题。

验收卷(四)模型或原型的制作(时间40分钟；分值50分)一、选择题(本大题共16小题，每小题2分，共32分。

在每小题给出的四个选项中，只有一个是符合题目要求的)1.小王要把长为2米，宽为1.2米的复合板对半分开，下列锯子中最合适的是()答案 C解析板锯适合锯大木板，选项C符合。

如图所示的图1是鸭嘴榔头的装配图，图2是锤头的零件图。

在通用技术实验室中，小明准备用合适的材料加工该工件。

请回答第2～3题。

2.锤柄和锤头采用螺纹配合，加工锤柄和锤头，下列工具不需要．．．的是()答案 D解析冲击电钻用于水泥墙上钻孔，金属钻孔使用台钻。

3.用90 mm×17 mm×17 mm的铁块加工该锤头，下列说法正确的是()A.锉下的铁屑嵌入锉缝时，会导致锉削速度过快B.R4的圆角宜用圆锉加工C.锤头倒角，宜采用锯割D.为保证加工精度，宜在锤头上下面分别冲眼答案 B解析选项A：锉下的铁屑嵌入锉缝时，会导致工件有划纹，选项A错误；选项C：倒角采用锉削，选项错误；选项D：冲眼只需在一面进行。

小明准备运用所学的木工知识亲身制作如图a所示的木质小板凳，小板凳凳腿和横档的结构如图b所示。

请回答第4～5题。

4.手工加工如图所示的小板凳，下列工具中用不到．．．的是()答案 C解析样冲是金工工具，选项C错误。

5.关于图示横档A的加工，下列说法中不正确．．．的是()A.用铰片将绷绳绞紧，可使框锯的锯条绷直拉紧B.锯割时，将木料放在板凳上，左脚踏住木料，右手持锯C.起锯时，右手持锯，左手大拇指靠着锯片以定位D.正常锯割时，左手帮助右手提送框锯。

送锯时用力要轻，提锯时用力要重答案 D解析正常锯割时推锯加压，回拉不加压，选项D错误。

小明设计了一款可夹在课桌边沿的杯托，主要由上板、下板、螺钉组成，如图所示。

他准备用两块150 mm×90 mm×5 mm的铝板制作杯托模型。

请完成第6～8题。

6.关于上板的加工工艺，下列说法中正确的是()A.加工70的圆孔，应选用70的麻花钻头直接钻孔B.加工凸圆弧，可以先锯割，后锉削C.加工M6的圆孔，应先用6的麻花钻头钻出底孔，然后攻丝而成D.划线的步骤是：划基准→冲眼→划加工尺寸线→划轮廓线答案 B解析选项A：试验室中一般没有这么大的钻头，需要先钻孔再锉削，选项错误；选项C：加工M6的圆孔，应先用小于6的麻花钻头钻出底孔，选项错误；选项D：划线的步骤是：划基准→划加工尺寸线→划轮廓线→冲眼，选项错误。

2024年高二上册通用技术第四单元基础专项练习（含答案）试题部分一、选择题：10道1. 下列关于通用技术的说法，正确的是（）A. 通用技术是指所有学生都必须掌握的技术B. 通用技术只包括信息技术和通信技术C. 通用技术课程旨在培养学生的创新能力和实践能力D. 通用技术与学生的日常生活无关2. 在通用技术课程中，下列哪个不属于技术设计的一般过程（）A. 明确问题B. 制定方案C. 评估方案D. 实施方案A. 独立性B. 合作性C. 实践性D. 创新性A. 安全性B. 经济性C. 科学性D. 实用性5. 下列哪个不属于通用技术课程内容（）A. 信息技术B. 机械技术C. 建筑技术D. 生命科学A. 明确问题B. 调查研究C. 制定方案D. 评估方案A. 生物技术B. 新材料技术C. 信息技术D. 传统的机械制造技术A. 技术操作能力B. 技术设计能力C. 技术创新能力D. 技术评价能力A. 对比法B. 模拟法C. 推理法D. 观察法A. 技术设计B. 技术试验C. 技术制作D. 技术评价二、判断题：5道1. 通用技术课程旨在培养学生的技术素养，提高学生的实践能力。

（）2. 技术设计的一般过程包括：明确问题、制定方案、实施方案、评估方案。

（）3. 在通用技术课程中，学生只需要掌握理论知识，不需要进行实践操作。

（）4. 技术试验是技术设计过程中的一个重要环节，可以帮助学生验证方案的可行性。

（）5. 通用技术课程内容只包括信息技术，不包括其他技术领域。

（）三、填空题：20道1. 通用技术的三个主要特征是_______、_______和_______。

2. 技术设计的基本原则包括_______、_______、_______和_______。

3. 在技术试验中，为了保证试验的公正性，常采用_______法进行对照。

4. 技术方案的形成通常需要经过_______、_______和_______三个阶段。

5. 技术的评价主要包括_______评价、_______评价和_______评价。
