1 直线的投影
[教学目标与要求]
一、知识与能力
1、掌握直线的投影特性和三面投影；
2、掌握各种位置直线的投影特性和求作方法；
2、能根据投影正确判断直线段的空间位置。
二、学习方法与素质养成
学生自行演示观察，积累感性知识，自觉培养学习能力，学会学习，善于学习，温故知新，举一反三。
[教学重点]
直线的三面投影、各种位置直线的投影特性，直线三面投影的求作方法。
[难点分析]
直线的命名与空间位置的判别。
[分析学生]
1、在学习点的投影的基础上，直线的投影入门不难，难点在于直线的空间位置多样化，初学者对空间直线的各种位置、命名不易把握，容易产生混淆和初记困难。在教师讲授、演示的基础上，仍需学生通过自己借助于铅笔等直观道具演示观察，来强化感性认识，同时进行反复练习，达到熟练掌握。
[教学设计思路]
教学方法：讲练法、演示法、归纳法。
[教学资源]
机械制图网络课程，圆规、三角板、教杆等。
[教学安排]
2学时（90分钟）。
教学步骤：讲课与演示交叉进行，讲课与练习交叉进行，最后进行归纳。
[教学过程]
一、复习回顾（15～10分钟）
1、简述点的投影规律，求作点的三面投影的方法，判断重影点的可见性。
2、讲评作业批改情况，纠错。
3、提问教材P.74思考题5、6。
4、预习检测：直线的空间位置有几种？直线段的投影特性是什么？
点的投影和直线的投影有什么联系？
二、导入新课
简述本课主要内容、要点、作用和地位，展示并确认教学目标和要求。
直线的投影是平面投影的基础，也是学习平面立体投影的基础。
三、新课教学（70～80分钟）
1、直线的三面投影
教师结合教具演示，讲授直线的投影特性和空间位置，在此基础上讲授直线
2 的三面投影，指导学生自己演示、观察直线的三面投影，并讨论归纳其投影特性。
在讲直线的命名时，应引导学生分析直线空间位置及命名的唯一性，增强学生的动手动脑的主动性和探究性学习的兴趣，提高学习成效。
1 1 第二章 正投影基础
§2-1 投影法的概念

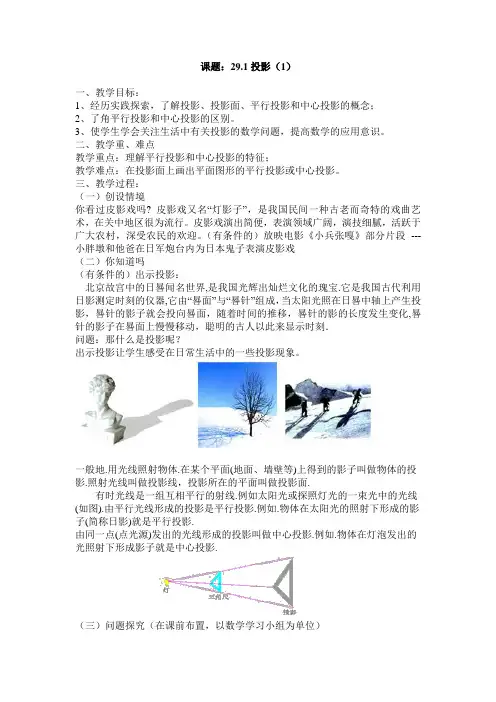

投影法：从物体和投影的对应关系中，总结出了用投影原理在平面上表达物体形状的方法。
投影法可分为两大类：中心投影法、平行投影法。
一、中心投影法
二、平行投影法
1、投影法的定义及分类。
2、各类投影的方法与实质。
何谓正投影法、斜投影法？
三、三视图的形成及投影规律
1、三视图的形成
物体是有长、宽、高三个尺度的立体。我们要认识它，就应该从上、下、左、右、前、后各个方面去观察它，才能对其有一个完整的了解。图3-4所示的是四个不同的物体，它们只取一个投影面上的投影，如果不附加其它说明，是不能确定各个物体的整个形状的。要反映物体的完整形状，必须根据物体的繁简，多取几个投影面上的投影相互补充，才能把物体的形状表达清楚。
为了准确地表达物体的形状和大小，我们选取互相垂直的三个投影面。
（1）三投影面体系
三面:
正立投影面：简称正面 用 V 表示
1 2 水平投影面：简称水平面 用 H 表示
侧立投影面：简称侧面 用 W 表示
OX轴：V面与H面的交线。
OY轴：H面与W面的交线。
OZ轴：V面与W面的交线。
OX轴、OY轴、OZ轴的交点为圆点。
（2 ）三视图的形成：
主视图：正面投影（由物体的前方向后方投射所得到的视图）
俯视图：水平面投影（由物体的上方向下投射所得到的视图）
左视图：侧面投影（由物体的左方向右方投射所得到的视图）
（3）三视图的展开规定
正面保持不动，水平面绕OX轴向下旋转900，侧面绕OZ轴向右旋转900。
四、三视图之间的对应关系
1、位置关系:
主视图在上方，俯视图在主视图的正下方，左视图在左视图的正右方。
2、投影关系：
主视图反映物体的长度和高度。
俯视图反映物体的长度和宽度。
左视图反映物体的高度和宽度。
主、俯视图反映了物体的同样长度（等长）。
主、左视图反映了物体的同样高度（等高）。
1 2 视图
第1课时 物体的三视图
【知识与技能】
理解并掌握三视图的投影规律——长对正、高平齐、宽相等.
【过程与方法】
能绘制简单的三视图.
【情感态度】
通过观察探究等活动使学生知道物体的三视图与正投影的相互关系及三视图的位置关系、大小关系.
【教学重点】
从投影的角度加深对三视图的理解和会画简单的三视图.
【教学难点】
简单的三视图的绘制.
一、情境导入,初步认识
如图，直三棱柱的侧棱与水平投影面垂直.请与同伴一起探讨下面的问题：
（1）以水平投影面为投影面，在正投影下这个直三棱柱的三条侧棱的投影是什么图形？
（2）画出直三棱柱在水平投影面的正投影，得到的投影是什么图形？它与直三棱柱的底面有什么关系？
【教学说明】先让学生自己独立尝试画图，同时每组两名学生在黑板上画图， 教师点评.引出三视图的概念.
二、思考探究，获取新知
上面的这个水平投影能完全反映这个物体的形状和大小吗？如不能，那么还需哪些投影面？
物体的正投影从一个方向反映了物体的形状和大小，为了全面地反映一个物体的形状
2 和大小，我们常常还要选择正面和侧面两个投影面，画出物体的正投影.
【归纳结论】从正面得到的视图叫做主视图，从上面得到的视图叫做俯视图，从左面得到的视图叫做左视图.主视图、俯视图、左视图三者合在一起叫做三视图.
【教学说明】通过活动，让学生成为课堂学习的主人，通过活动，让学生自主学习，合作交流，并能合理清晰地表达自己的思维过程，教师成为真正的组织者、引导者、合作者.
三、运用新知，深化理解
1.画出下图所示的一些基本几何体的三视图.
分析：画这些基本几何体的三视图时，要注意从三个方面观察它们.具体画法为：
①确定主视图的位置，画出主视图；
②在主视图正下方画出俯视图，注意与主视图“长对正”；
③在主视图正右方画出左视图.注意与主视图“高平齐”，与俯视图“宽相等”.
解：
2.如图，从不同方向看下面左图中的物体，右图中三个平面图形分别是从哪个方向看到的？
1 / 9 《三视图的形成及投影规律》
说 课 稿
科 目：高中通用技术《识图与制图》
课 题：三视图的形成及投影规律
一、说教材
1、教材分析：
通用技术课是一门包罗万象、综合性强的学科。他涉及物理、化学、生物、数学、美术等诸多学科的知识。现行省编高中劳技城市版的《识图与制图》便与数学、物理及美术有诸多联系。《三视图的形成及投影规律》一节便是《识图与制图》的第一章、第四节的教学内容。这一节教学内容是在学生学习掌握了制图的一些基本规定及绘图工具与用品的使用和正投影与视图的基本知识的基础上，为了将物体大小完全表达清楚，本节安排了三视图的内容。三视图与前面所学的正投影法有紧密的联系，其形成的理论基础实质是正投影法。三视图是机械制图的重点内容，是表达一个立体物（机体）形状大小的基本方法，后面将要学的剖视图、零件图等内容都是三视图做基础的，故本节教学在第一章及整个机械制图学习中都具有极重要的地位。
二、说教学目标
1、思想品德目标：
严格按制图标准画图，培养学生严谨细致的学风，增强学生间相互帮助、协调工作的能力。端正实践操作态度。 2 / 9 2、身心健康目标：
培养学生耐心细致的操作习惯，注意眼、手、脑的协调操作，增强安全意识。
3、审美情趣目标：
将理论知识运用于实践，在实践中创造美，注意操作环境美，追求模型制作美。
4、基础知识目标：
让学生掌握三视图的形成及投影规律，能运用三视图知识结合立体图看懂物体（机体）的三视图。
5、操作技能目标：
能根据三视图及立体图，灵活运用切、挖、锯等方式制作立体模型。
三、说教学设计
1、教学重点：
本节教学的重点应放在三视图的形成及位置关系，投影关系和与物体对应的方位关系。
2、教学难点：
如何结合立体图看懂三视图。
3、教育结合点：
通过三视图的形成及投影规律的学习，培养学生的空间想象力，通过模型的制作，培养学生将理论与实际相结合的能力及动手操作能力。通过两人合作做模型，增强学生相互协作的能力，并培养认真细3 / 9 致、精益求精的良好学风。
