— 1 —

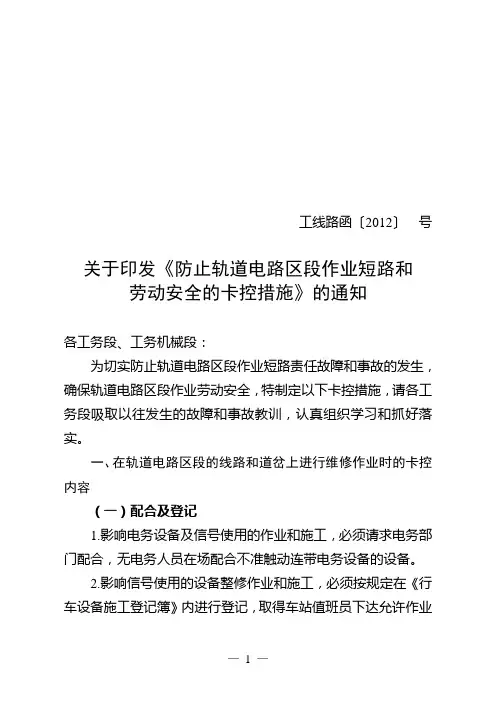

工线路函〔2012〕 号
关于印发《防止轨道电路区段作业短路和
劳动安全的卡控措施》的通知
各工务段、工务机械段：
为切实防止轨道电路区段作业短路责任故障和事故的发生，确保轨道电路区段作业劳动安全，特制定以下卡控措施，请各工务段吸取以往发生的故障和事故教训，认真组织学习和抓好落实。
一、在轨道电路区段的线路和道岔上进行维修作业时的卡控内容
（一）配合及登记
1.影响电务设备及信号使用的作业和施工，必须请求电务部门配合，无电务人员在场配合不准触动连带电务设备的设备。
2.影响信号使用的设备整修作业和施工，必须按规定在《行车设备施工登记簿》内进行登记，取得车站值班员下达允许作业
— 2 — 指令后方可上道作业。
（二）工机具设备
1.在轨道电路区段进行施工或维修作业时，必须使用带有绝缘装置的工机具。上道作业前，现场负责人须对工机具绝缘装置进行检查，必保作用良好，无绝缘装置或绝缘装置不良严禁上道使用。
（1）严禁使用无绝缘套的撬棍、起拨道机、单轨小车、吊轨小车以及加长扳手、万能道尺、支距尺等长大工具，不准将其放在两股钢轨引接线或道岔跳线上。
（2）钢轨探伤仪、内燃起拨道机、内燃软轴捣固机、捣固机走行架、电动扳手平衡杆等机具在轨道电路区段走行和使用时，必须带有绝缘装置。
（3）没有安装绝缘装置或绝缘车轮的脚踏车、单轨车、吊轨车等各类金属小车不得在轨道电路区段的线路上使用。
2.线路维修作业、检查及防护。
（1）在列车开来前，驻站联络员必须提前通知现场防护员，现场防护员接到通知后，立即通知现场负责人停止作业，防止影响信号造成事故。
（2）作业中抬运钢轨、辙叉以及取放金属料具时，不得把任何金属物品（如起道机、拔碴机、螺栓扳手、撬棍、捣镐及金属线上料和配件等）搭接在两股钢轨、绝缘接头、引接线（道岔跳线）和轨距拉杆上，不得滑过绝缘接头。
— 3 — （3）在道岔极性绝缘作业注意事项。
①进行起道、拨道作业时，不得把起道机、撬棍放在道岔极性绝缘下边。用铁锹、叉子、筛子整平填补道床石碴时，不得使铁锹、叉子、耙子、筛子等工具同时接触极性绝缘两端钢轨。

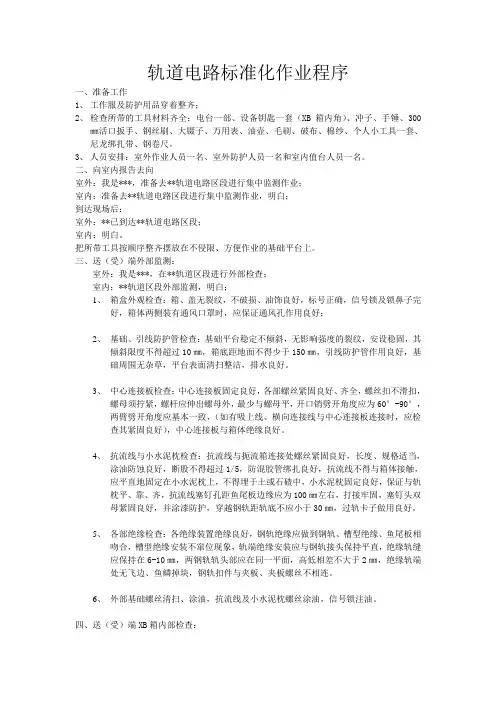

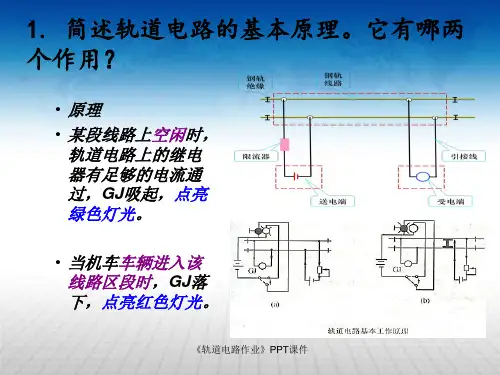

轨道电路标准化作业程序
一、准备工作
1、 工作服及防护用品穿着整齐；
2、 检查所带的工具材料齐全：电台一部、设备钥匙一套（XB箱内角）、冲子、手锤、300㎜活口扳手、钢丝刷、大镊子、万用表、油壶、毛刷、破布、棉纱、个人小工具一套、尼龙绑扎带、钢卷尺。
3、 人员安排：室外作业人员一名、室外防护人员一名和室内值台人员一名。
二、向室内报告去向
室外：我是***，准备去**轨道电路区段进行集中监测作业；
室内：准备去**轨道电路区段进行集中监测作业，明白；
到达现场后：
室外：**已到达**轨道电路区段；
室内：明白。
把所带工具按顺序整齐摆放在不侵限、方便作业的基础平台上。
三、送（受）端外部监测：
室外：我是***，在**轨道区段进行外部检查；
室内：**轨道区段外部监测，明白；
1、 箱盒外观检查：箱、盖无裂纹，不破损、油饰良好，标号正确，信号锁及锁鼻子完好，箱体两侧装有通风口罩时，应保证通风孔作用良好；
2、 基础、引线防护管检查：基础平台稳定不倾斜，无影响强度的裂纹，安设稳固，其倾斜限度不得超过10㎜，箱底距地面不得少于150㎜，引线防护管作用良好，基础周围无杂草，平台表面清扫整洁，排水良好。
3、 中心连接板检查：中心连接板固定良好，各部螺丝紧固良好、齐全，螺丝扣不滑扣，螺母须拧紧，螺杆应伸出螺母外，最少与螺母平，开口销劈开角度应为60°-90°，两臂劈开角度应基本一致，（如有吸上线、横向连接线与中心连接板连接时，应检查其紧固良好），中心连接板与箱体绝缘良好。
4、 抗流线与小水泥枕检查：抗流线与扼流箱连接处螺丝紧固良好，长度、规格适当，涂油防蚀良好，断股不得超过1/5，防混胶管绑扎良好，抗流线不得与箱体接触，应平直地固定在小水泥枕上，不得埋于土或石碴中，小水泥枕固定良好，保证与轨枕平、靠、齐，抗流线塞钉孔距鱼尾板边缘应为100㎜左右，打接牢固，塞钉头双母紧固良好，并涂漆防护，穿越钢轨距轨底不应小于30㎜，过轨卡子做用良好。
轨道电路施工作业指导书
1。1 适用范围
本作业指导书适用于国内铁路目前采用的各种制式轨道电路施工。轨道电路施工包括：钢轨绝缘、各种连接线、补偿电容、轨道箱盒等的安装。桥梁、隧道及铺有防水层等特殊地段的施工要求，适用于客运专线轨道电路安装施工.
1.2 作业准备
1、技术准备
熟悉施工图技术要求,明确道岔绝缘安装位置，牵引回流引接线、横向连接线位置,股道上扼流中性连接板需要断开的位置。
明确电气化区段扼流的规格型号、特殊扼流的安装范围、电码化区段的范围。
按照设计要求将各轨道箱的设备提前安装好,标明轨道箱名称，并与电缆配线图及轨道箱安装类型图进行详细核对，将轨道箱内的电缆配线图及设备接线图塑封在一起(尺寸为200×150mm）。
2、物资准备
现场施工需要的钢轨接续线、轨道引接线、道岔跳线、牵引回流线、横向连接线准备齐全，规格型号符合设计要求。
轨道箱的类型符合设计要求，扼流变压器、轨道变压器、电码化隔离盒、变阻器等均经检测合格，规格、型号及数量满足设计要求。
轨道线把按设计要求预配完成。
钢轨绝缘的规格型号、数量满足设计要求。
以上各种材料、设备均已报验。
3、机具准备
发电机、钢轨钻孔机、砂轮机、拉轨器等机具能正常使用，手锤、过眼冲子、钻头、扳手等工具齐全，无损坏。
1.3 技术要求
在轨道电路内，连接两轨条间具有导电性能的各种装置，应装设绝缘.在音频轨道电路区段，桥梁上沿两条钢轨铺设的两条护轮轨若相连，应装设绝缘将其分割开，护轮轨长度大于200米时，除护轮轨两端各装设绝缘外，每隔不超过200米的距离在护轮轨上安装绝缘。 相邻轨道电路的极性(相位或频率）应交叉设置.
在轨道上钻孔应使用专用钻孔机具,钢轨轨腰中部的钻孔位置：60Kg钢轨：钢轨腰中部距轨顶面为97mm（距轨底面为79mm）；50Kg钢轨：钻孔位置距轨面为83。5mm（距轨底底面68。5mm）。采用胀钉式连接时,钻孔两侧应采用专用45°倒角工具进行倒角，其深度为1～2mm，钢轨钻孔后应立即安装塞钉;采用塞钉式连接不能及时安装引接线时,钻孔后立即涂抹黄油.
轨道电路红光带的应急处置作业指导书
1 目 次 1 作业条件 .............................................................................................. 2 2 人员要求 .............................................................................................. 2 3 作业料具 .............................................................................................. 2 4 配合要求 .............................................................................................. 3 5 安全风险构成 ...................................................................................... 3 6 防护要求 .............................................................................................. 3 7 作业程序 .............................................................................................. 4 8 作业流程 .............................................................................................. 5
